UG12.0中想要建模三维模型，该怎么创建三维立体的天圆地方管呢？下面我们就来看看详细的教程。

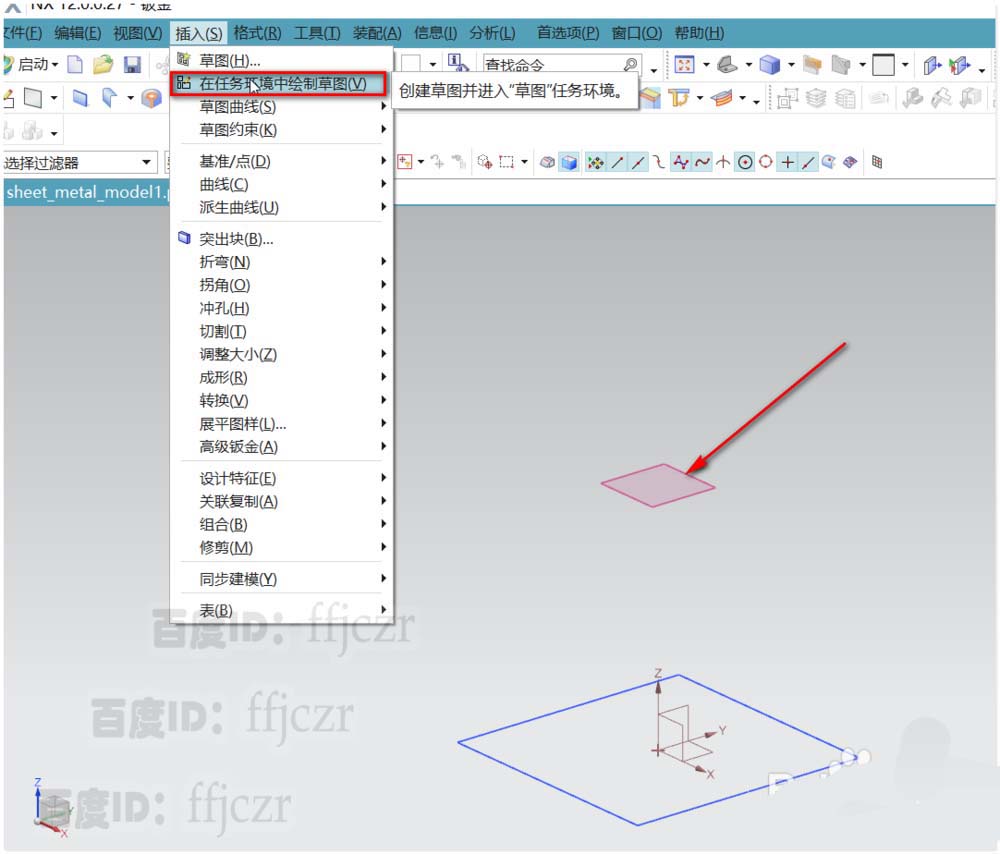

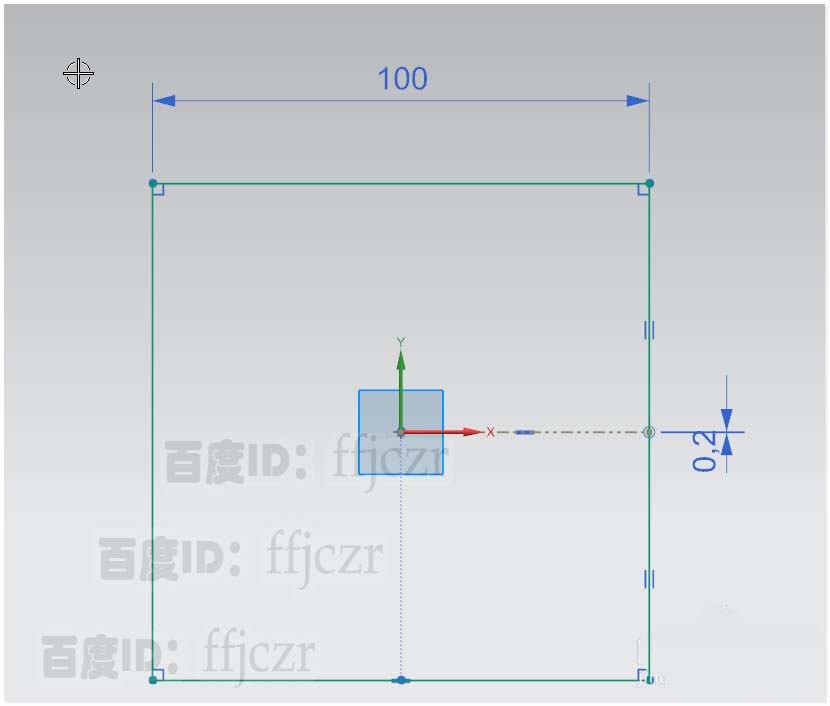

1、天圆地方；首先创建地方的截面线。选用在任务环境绘制草图，以XY面为草绘平面；在草绘中，绘出一中心与坐标原点重合的正方形，正方形长为100。

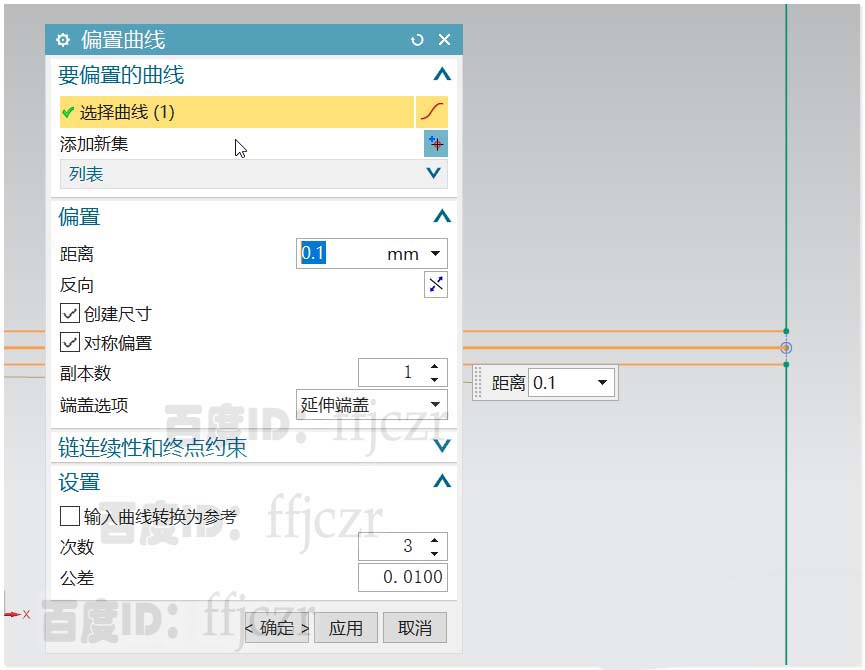

2、在X轴正方向上绘一参考线，用偏置曲线命令，从参考线进行对称偏置，值为0.1.用修剪命令将多余的曲线去掉，使正方形在该方向上开出一个有0.2宽的缺口。

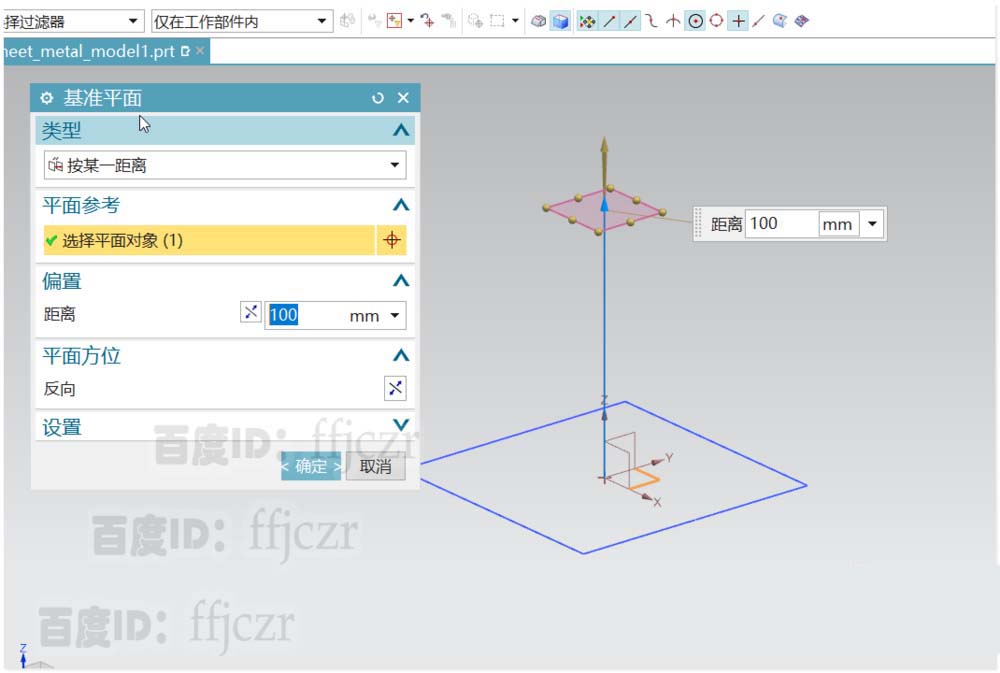

3、天圆的截面线。首先创建一个基准平面，以XY平面为参考平面向上创建一个高度为100的基准平面。

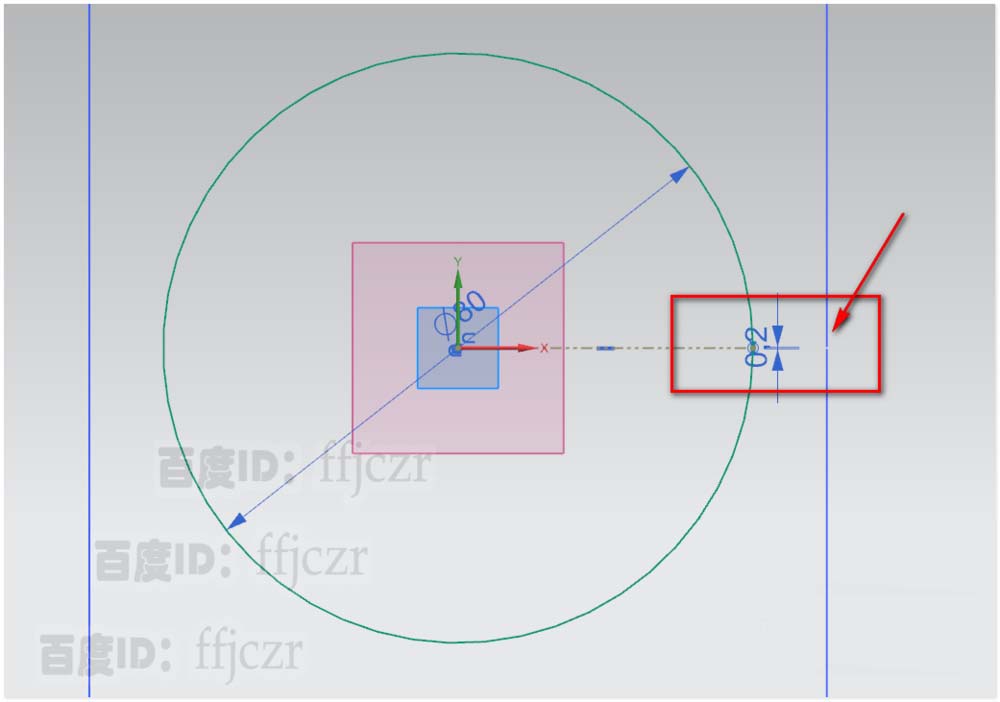

4、选用在任务环境绘草图，以上步创建的基准平面为草绘平面；在草绘中绘出一个圆心在坐标原点的圆，直径为80；用第二步创建缺口的方法，对这个圆也在X轴正方向上开一个缺口。
5、回到钣金模块，选用放样弯边，在弹出的对话框中，按提示进行相应的选择。起始截面为正方形，终止截面为直径为80的圆；厚度设定为1.确定后即可得到，天圆地方的钣金管。

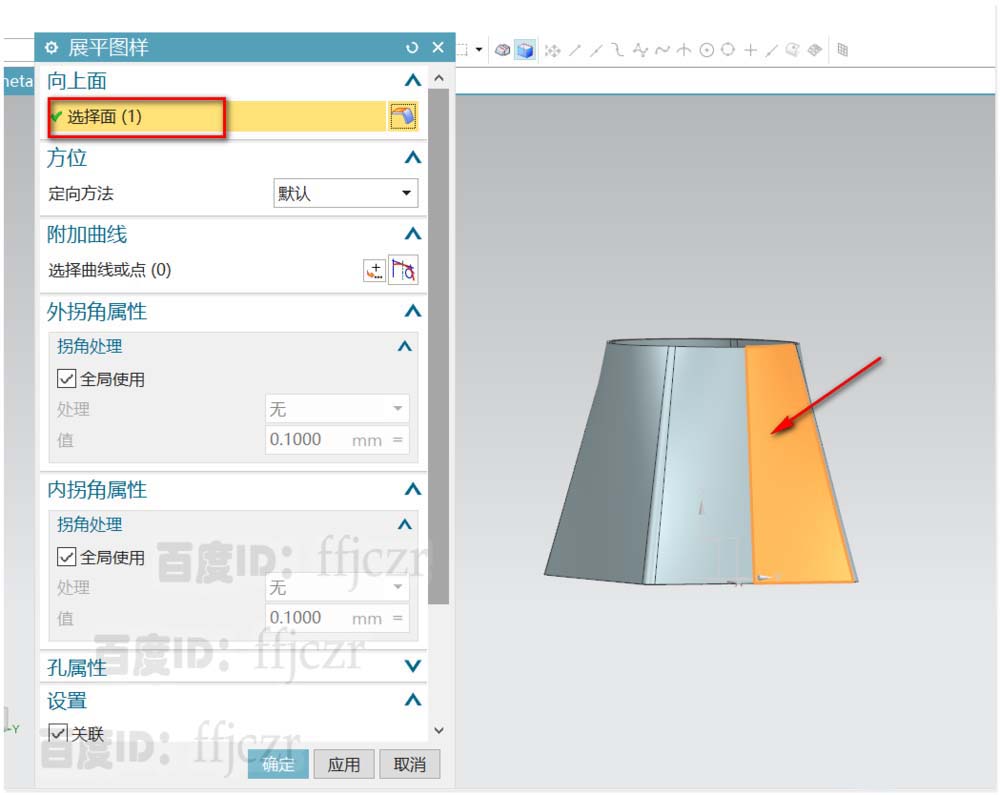

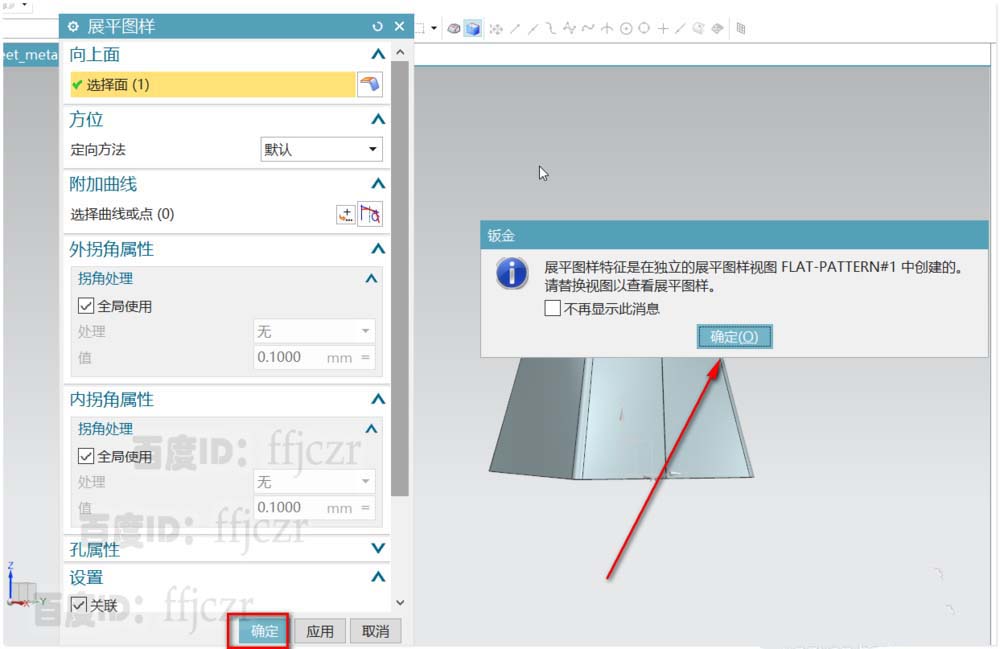

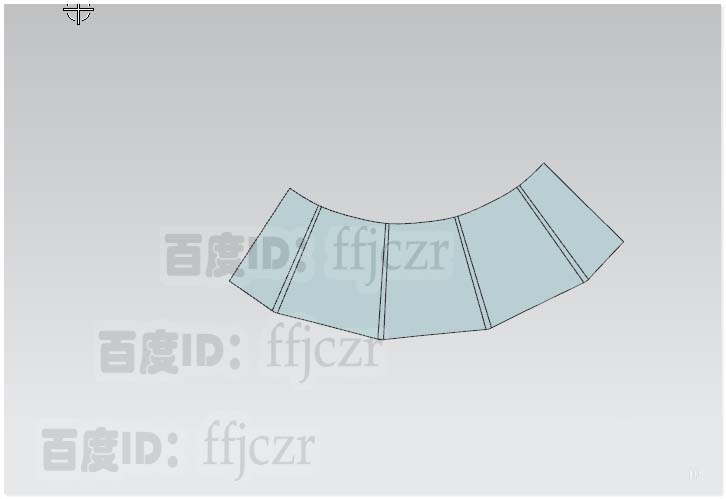

6、钣金的展开。选用展平图样，在弹出的对话框中，选择向上面为钣金的外表任一面。点确定后即可得到钣金的展开图样（此图样可在工程模式中调用）。
以上就是UG12.0创建天圆地方管的教程，希望大家喜欢，请继续关注脚本之家。
