UG12.0建模了一个模型，如图所示，模型的表面为不同曲率的曲面组成。如何在曲面上得到连续且封闭的曲线呢？下面我们就来看看详细的教程。
1、这个模型为一个瓶子的瓶身部分，通过变化扫掠得到。现在想要在这模型的表面添加几道横向的圆弧曲线。

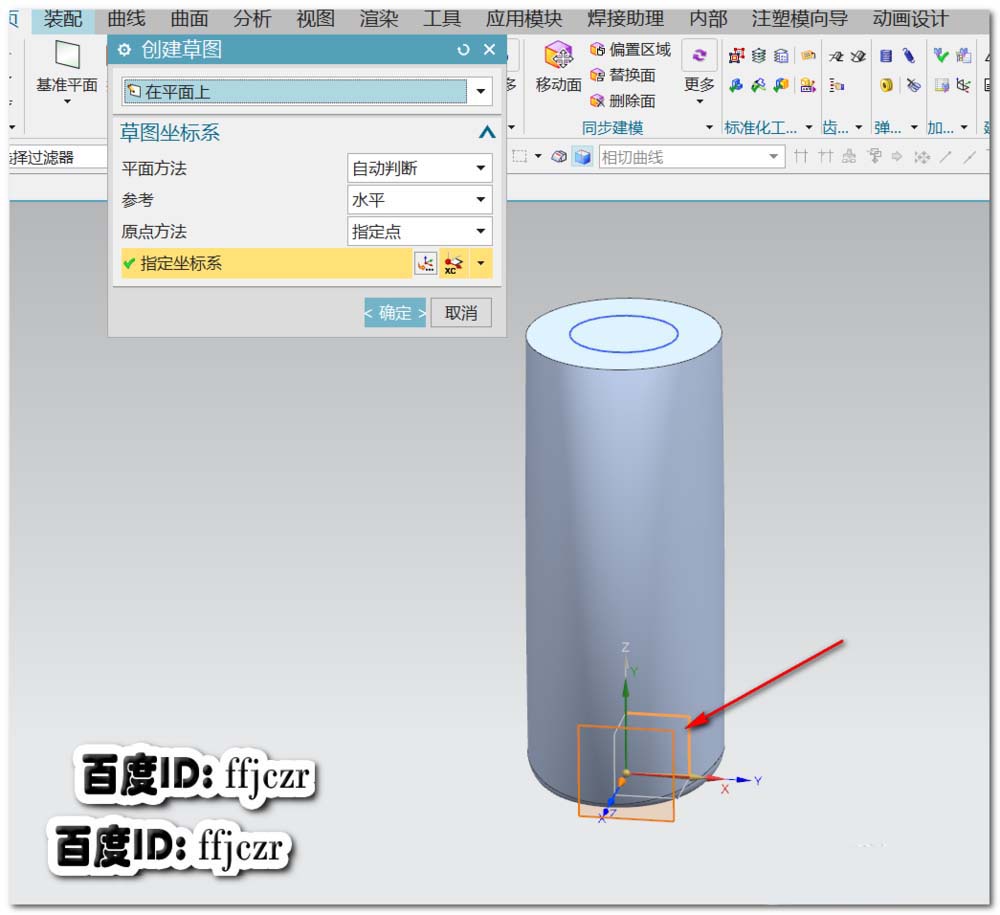

2、在建模模式中，创建草图；以ZY面作为草图的平面。

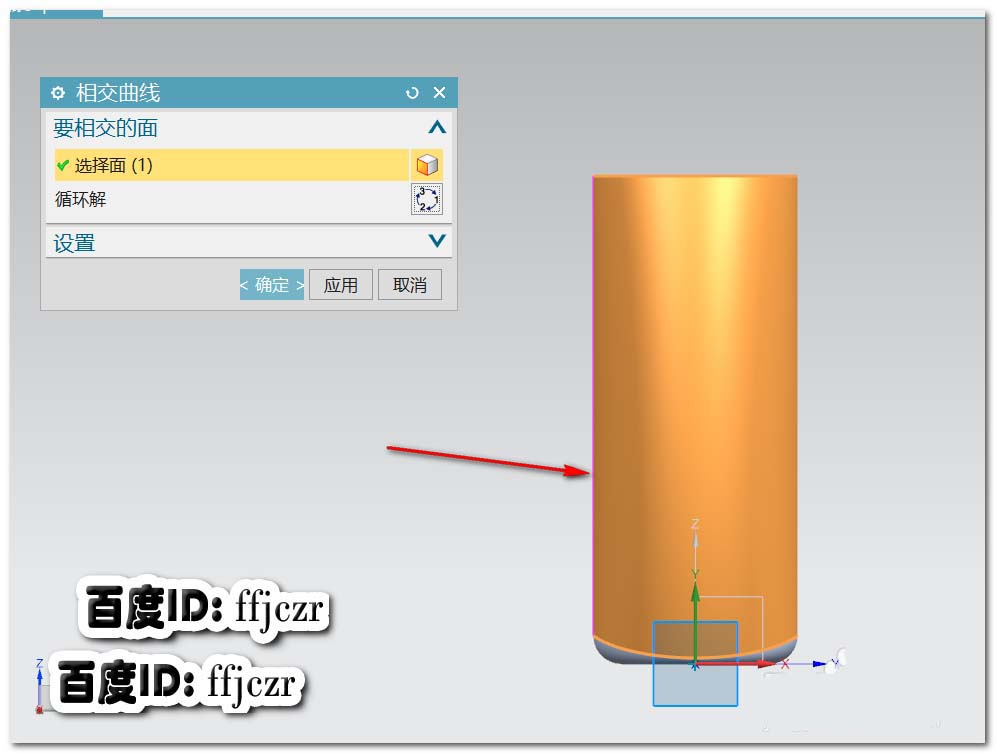

3、在草图中，选用相交线命令，要相交的面为模型的最大表面（瓶底部分不用选上）。确定即可得到一条依据模型外轮廓生成的曲线，将该线转为参考线。

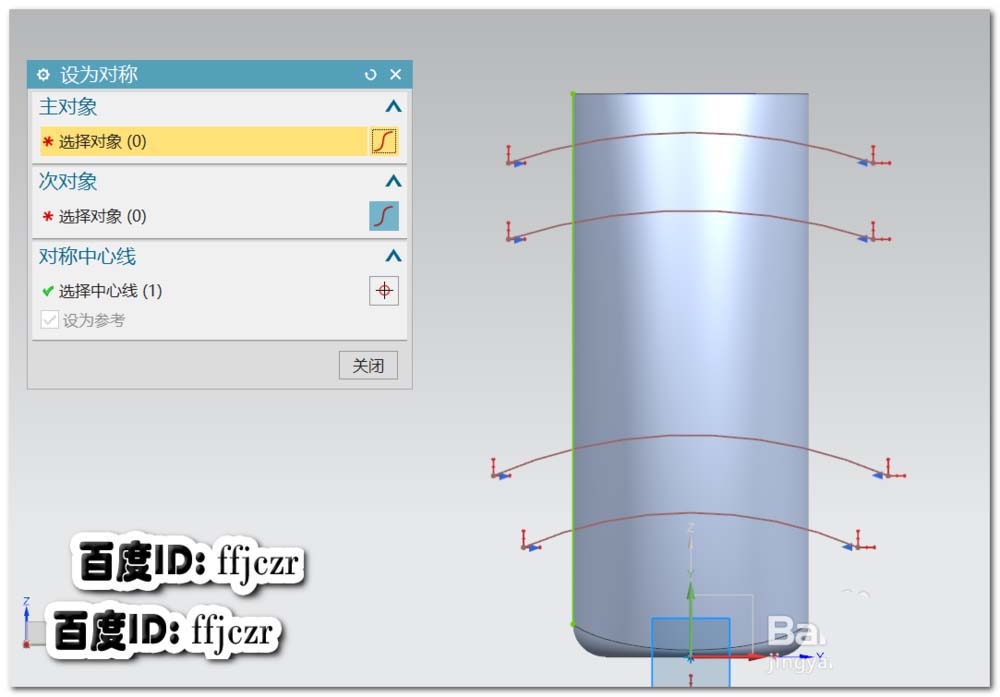

4、选用圆弧命令，用三点定圆弧的方式，以Y轴为中心随意绘出四道圆弧；并将所有圆弧的两端点设定为与Y轴对称。

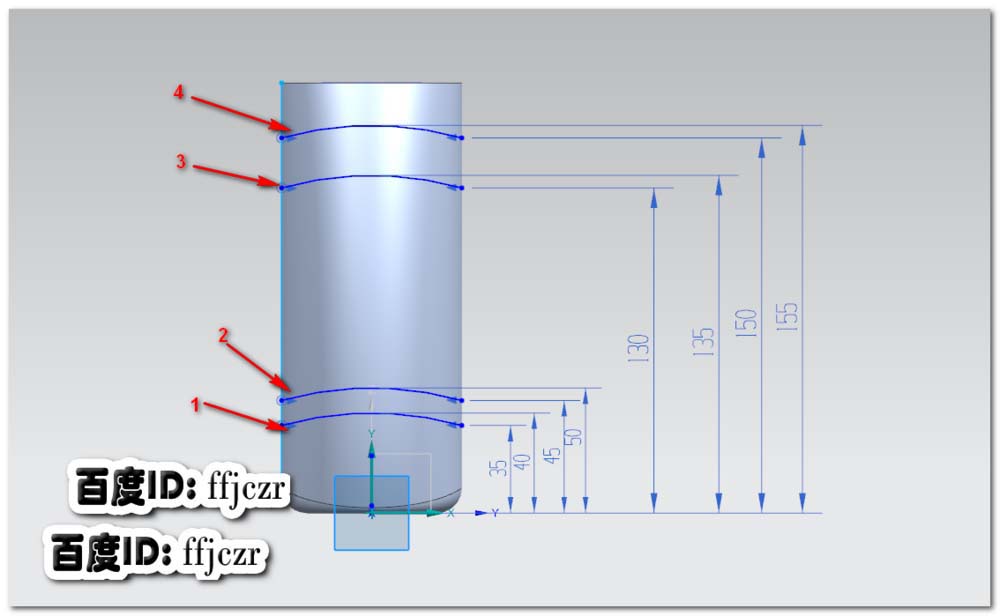

5、在有参考线的一边，将所有圆弧的端点约束到参考线上。圆弧1的端点到X轴距离为35，中点距离X轴40；圆弧2的端点到X轴距离为45，中点距离X轴50；圆弧3的端点到X轴距离为130，中点距离X轴135；圆弧1的端点到X轴距离为150，中点距离X轴155。

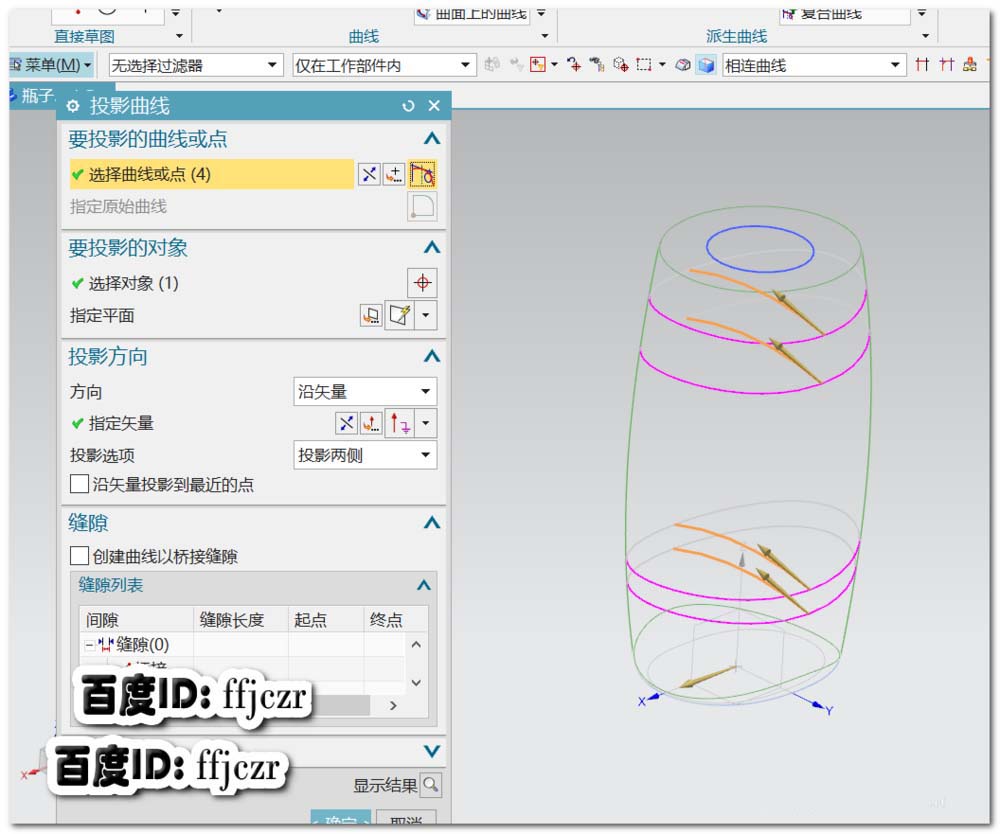

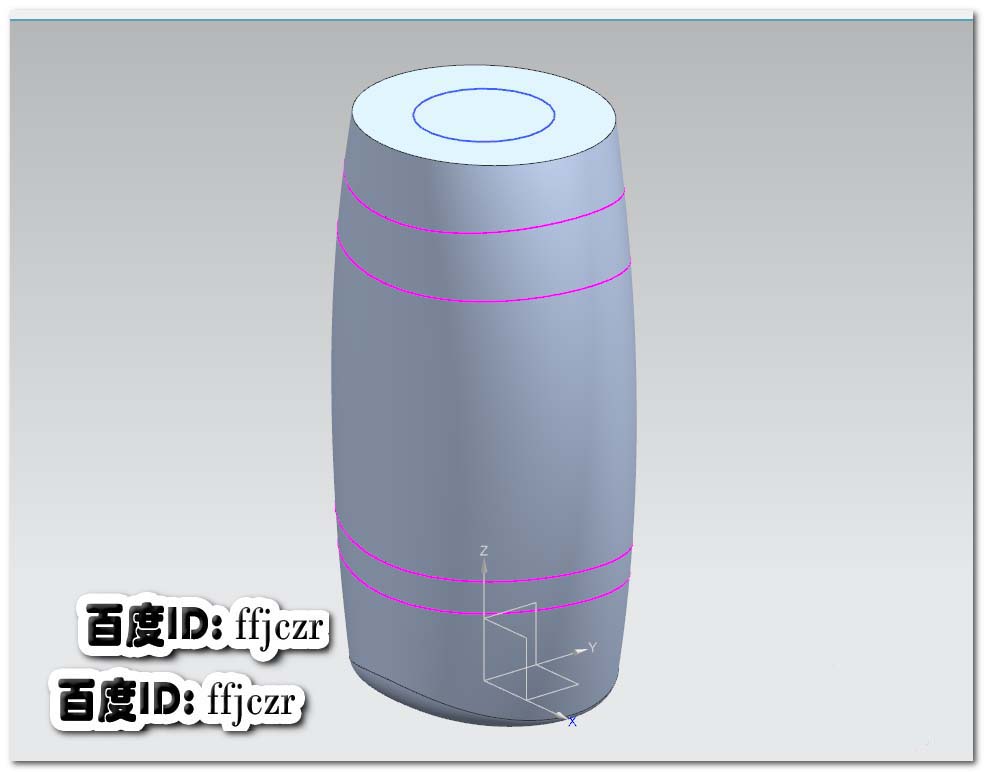

6、将模型设定为线框模式（这样方便选模型里面的线），选用投影曲线命令，要投影的曲线为上步绘得的四条圆弧，要投影对象为模型的表面，沿X轴投影，投影选项为投影两侧。确定后即可在曲面模型上得到所要曲线。
