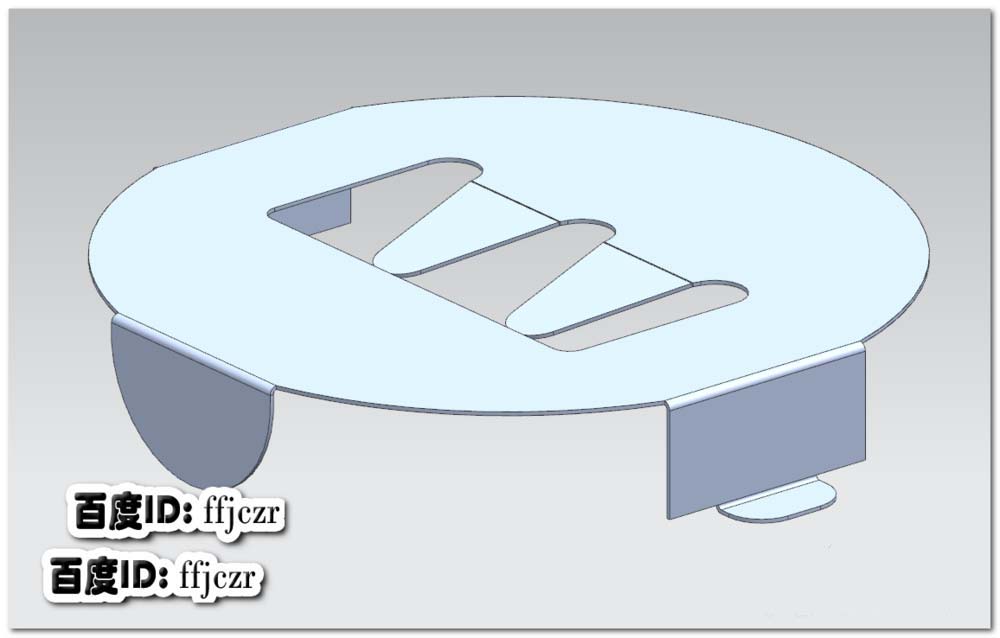

电路板上用来固定钮扣电池的固定壳；该怎么绘制电池固定壳呢？我们需要ug中的钣金来创建，请看下文详细介绍。

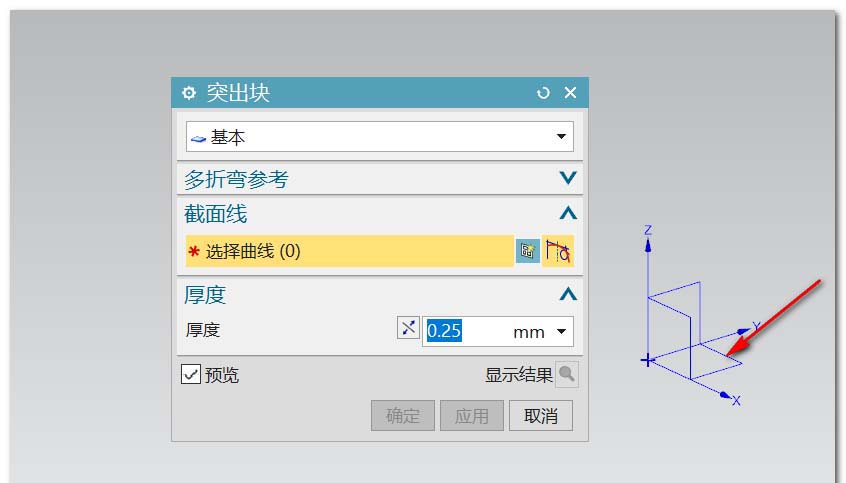

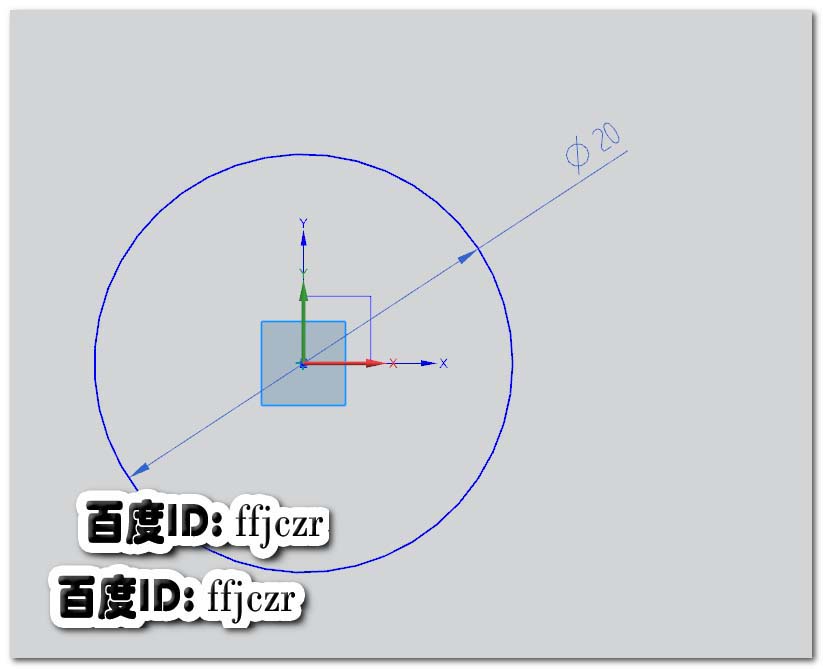

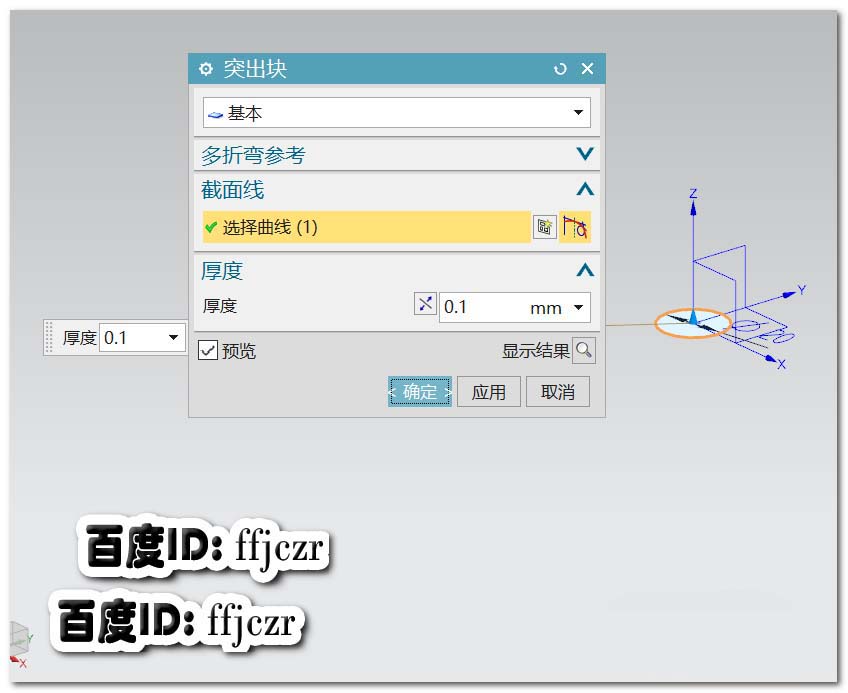

1、在钣金模式中，选用突出块，以XY面为突出块草绘平面；在草绘中以坐标原点为圆心绘出直径为20的圆。回到突出块对话框，将其厚度设定为0.1。确定后得到本次模型的主体。

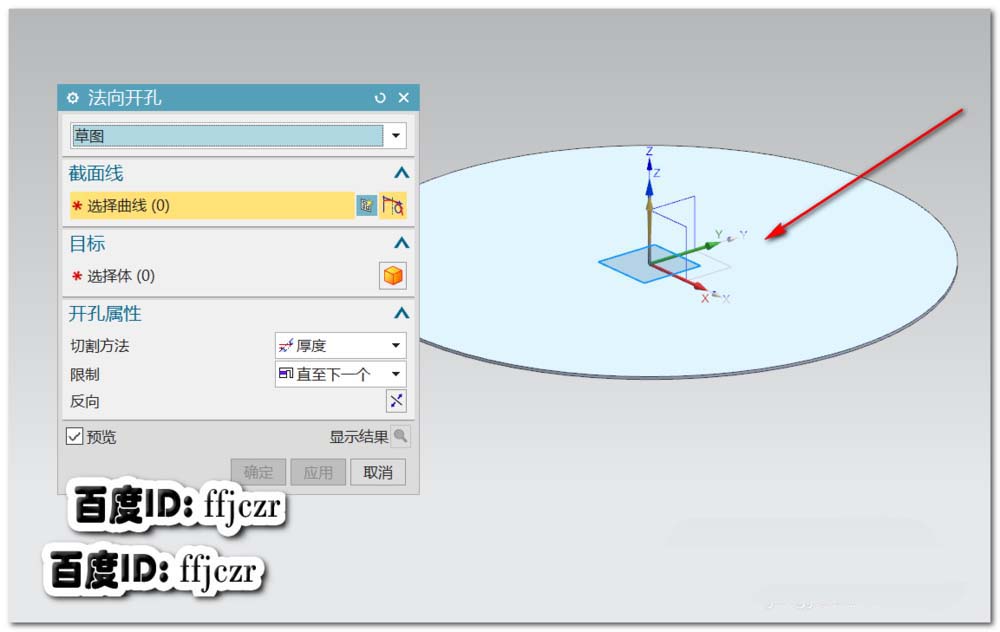

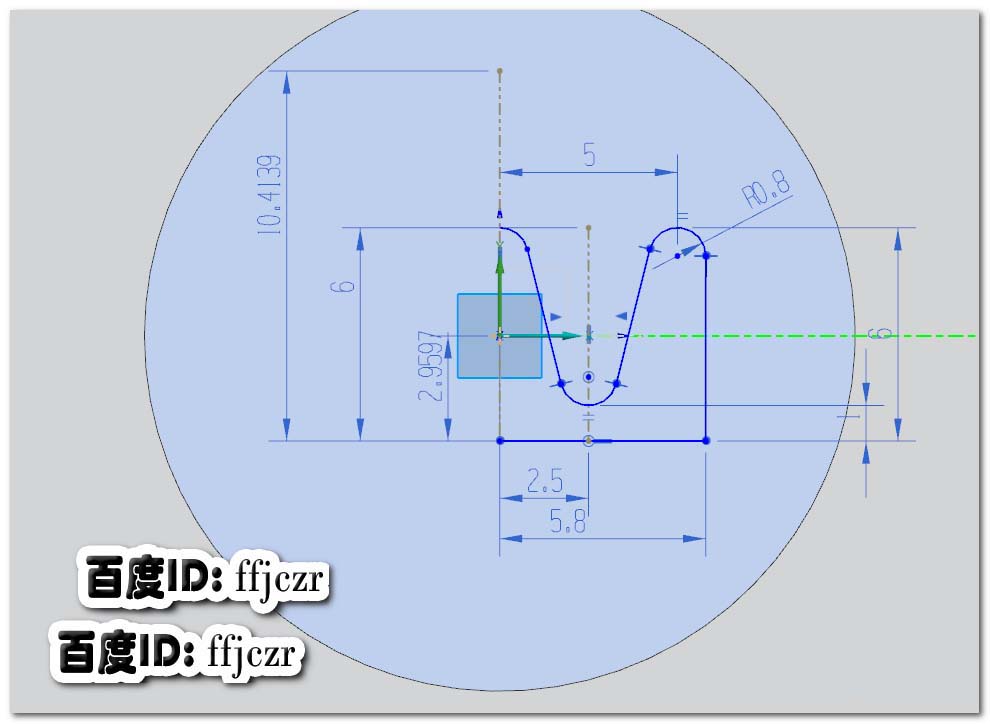

2、选用法向开孔命令，以突出块的上表面为草绘平面。草绘中，在第一象限绘出截面线的一半；直线1与X轴平行且距离X轴2.96，长为5.8；直线2与直线1垂直且端点与直线1端点重合。参考线5为与Y轴平行且距离为2.5的直线；该象限内有3段圆弧，半径都相等为0.8；圆心在参考线上，且与X轴最小距离为1的圆弧分别与另外二个圆弧用线进行相切连接。具体参数如图所示。

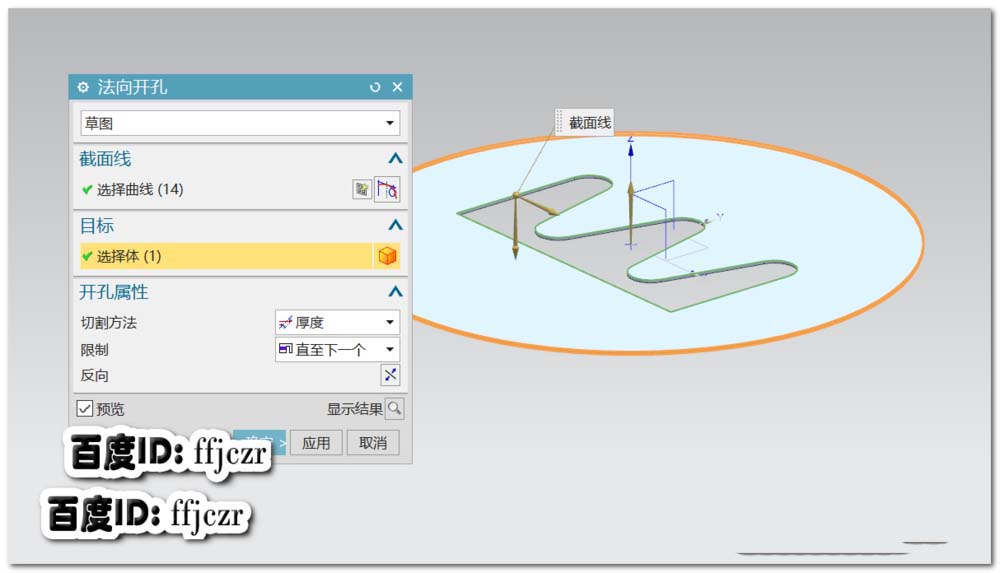

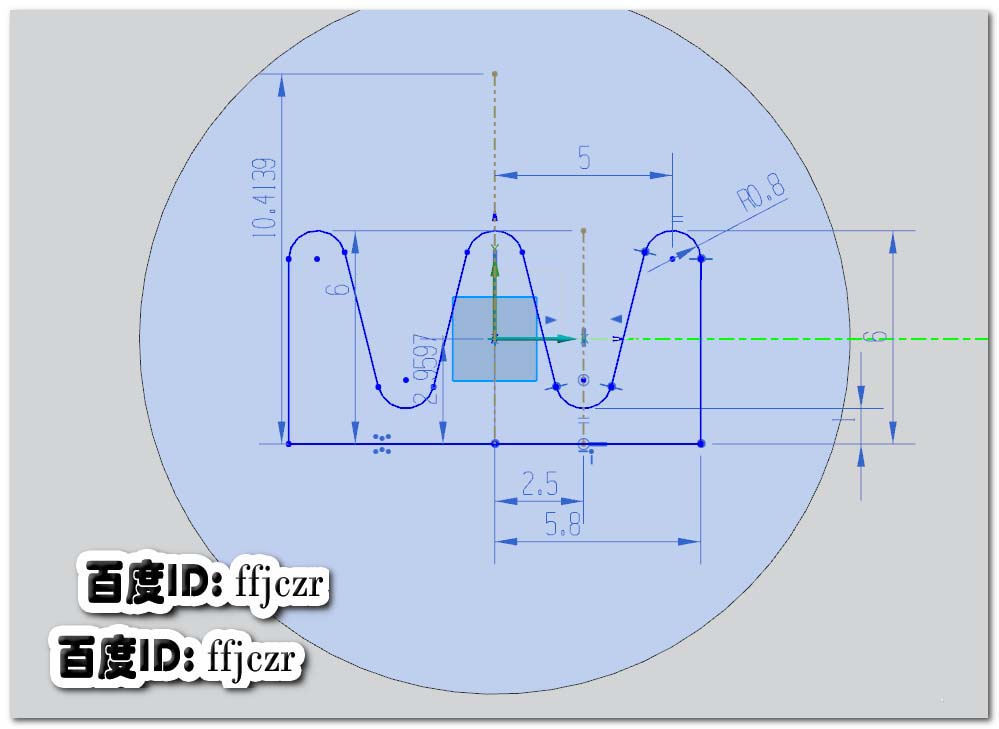

3、在草绘中，将第一象限的所有曲线镜像到第二象限，得到完整的截面线。回到法向开孔命令对话框，将切割方法选择为厚度，限制方式为直至下一个。确定后得到开孔效果。

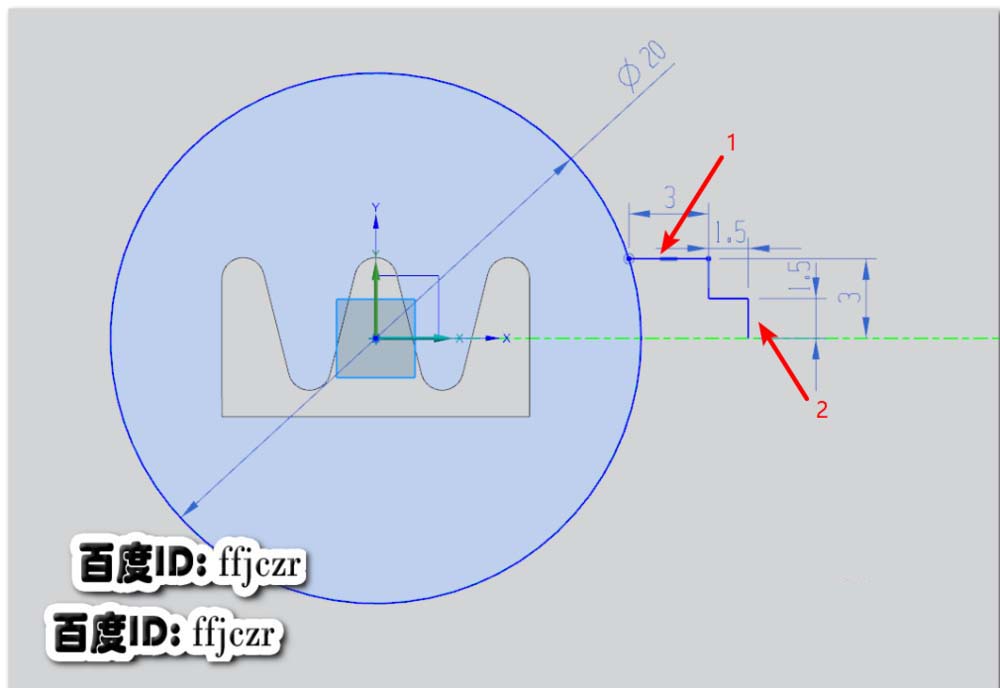

4、选用突出块命令，以XY轴为草绘平面；草绘中在第一象限绘出轮廓线，其中直线1的端点在投影曲线得到的轮廓线上，长为3与X轴距离为3；直线2与X轴垂直长为1.5，与直线1的端点相距1.5.如图所示。

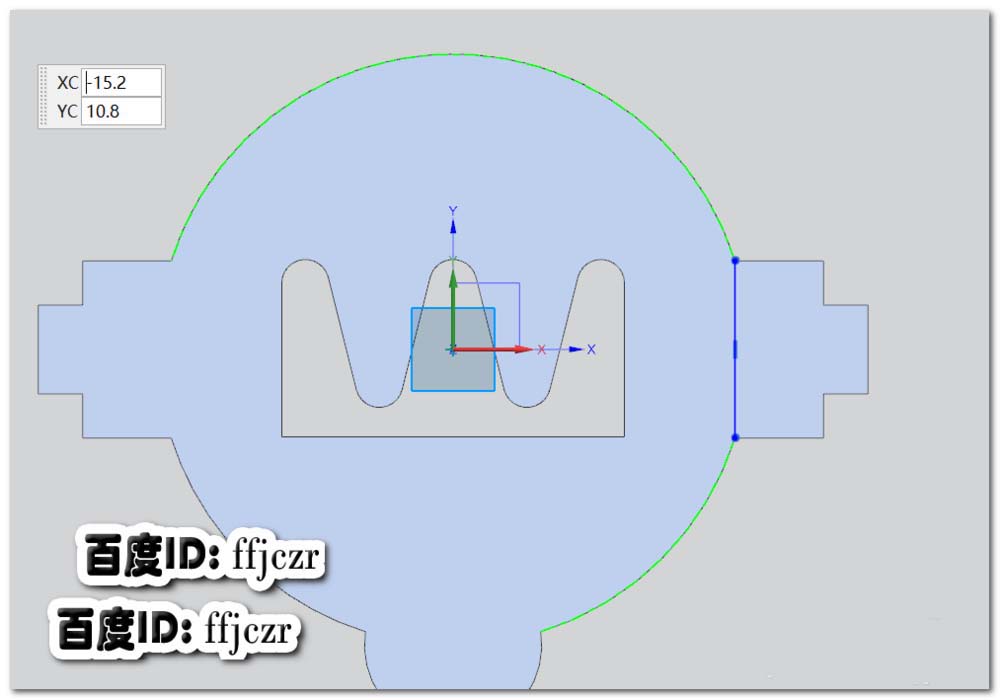

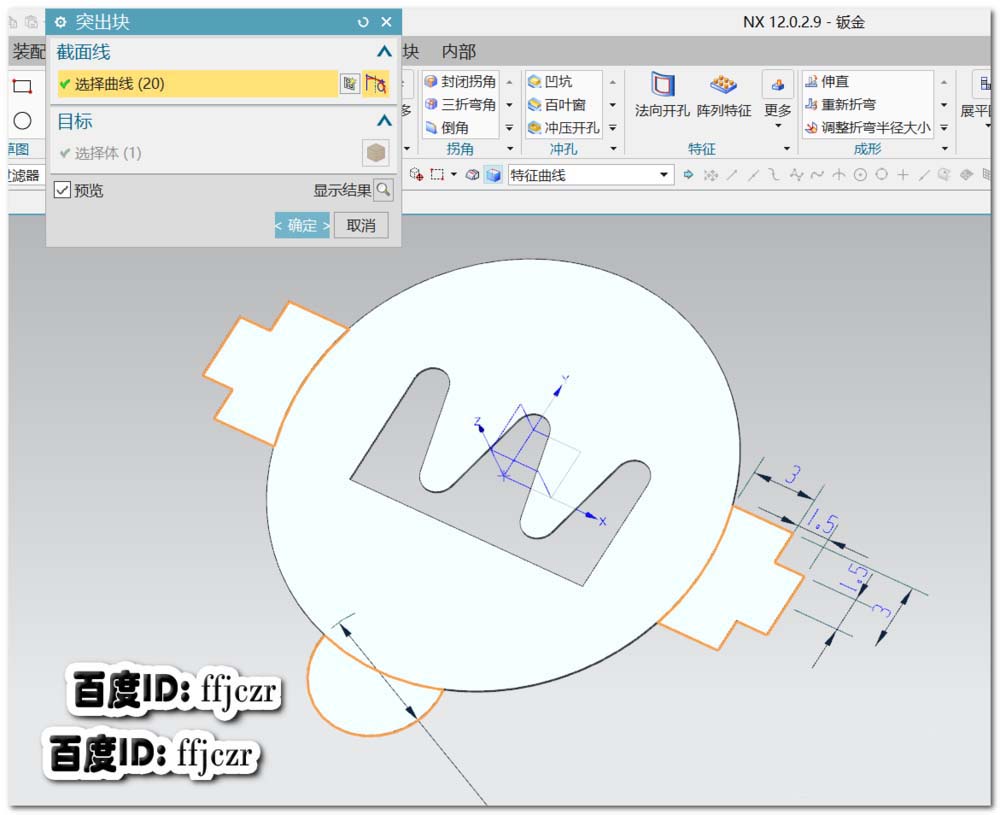

5、草绘中，将第一象限绘好的所有曲线镜像到第四象限上，再将第一、四象限上的所有曲线镜像到二、三象限上；在Y轴负向，突出块最大轮廓线上绘直径为6的圆，用修剪命令，对多余的曲线去掉，得到完整的截面线。如图所示。回到突出块命令，点确定后得到附加到基础体上的突出块。

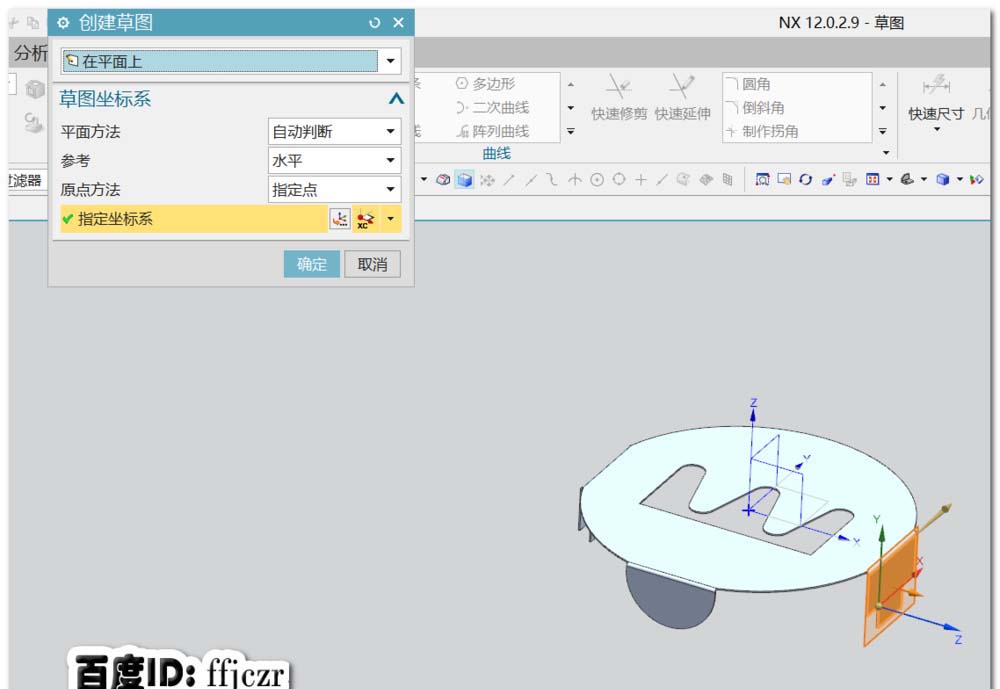

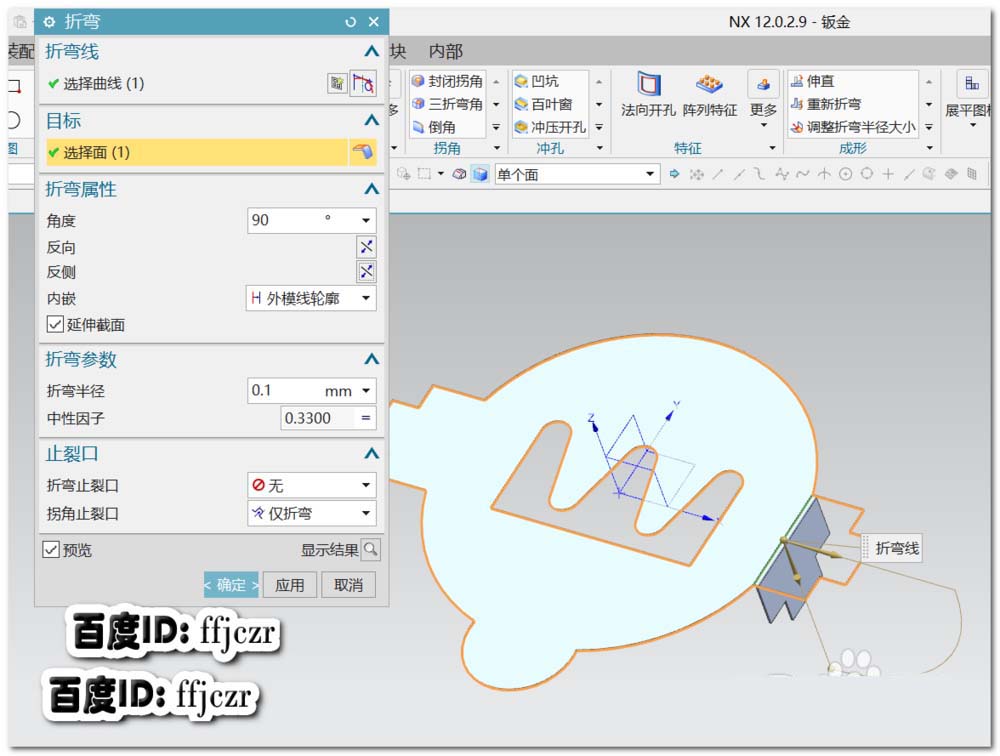

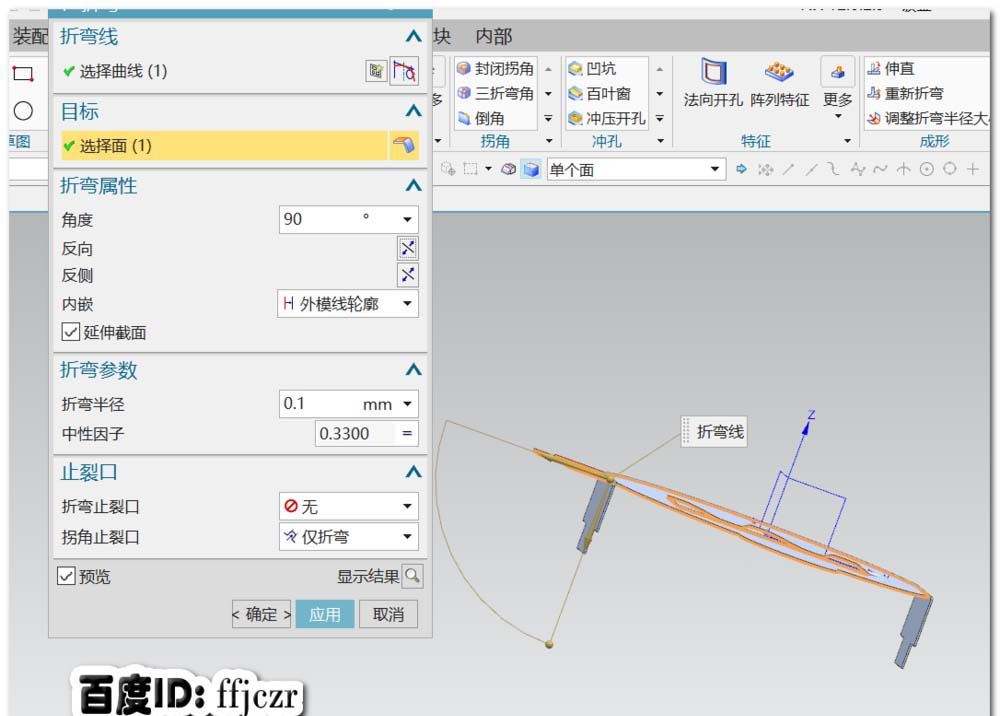

6、选用折弯命令，选取突出块的上表面为折弯截面线的草绘平面；在草绘中将折弯线绘出,从将要折弯的突出块处绘一直线即可。角度为90度，内嵌为外模线轮廓，扩弯半径为0.1。因上步创建的附加突出块进行的折弯是相同的就不一一述说了。可看图参考。

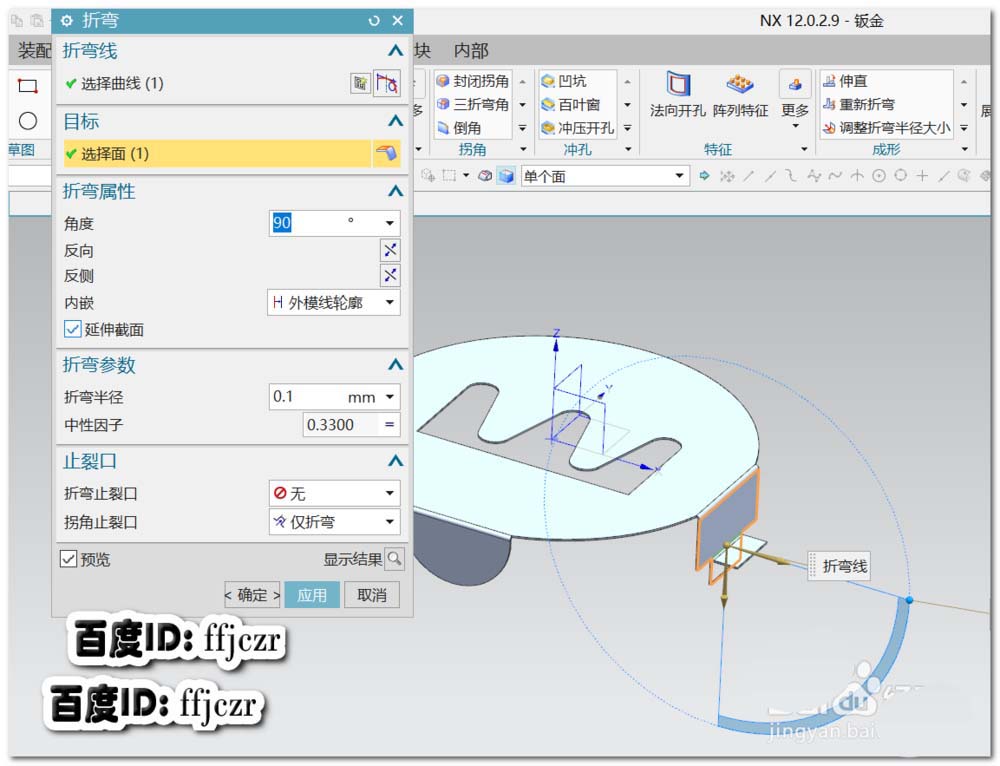

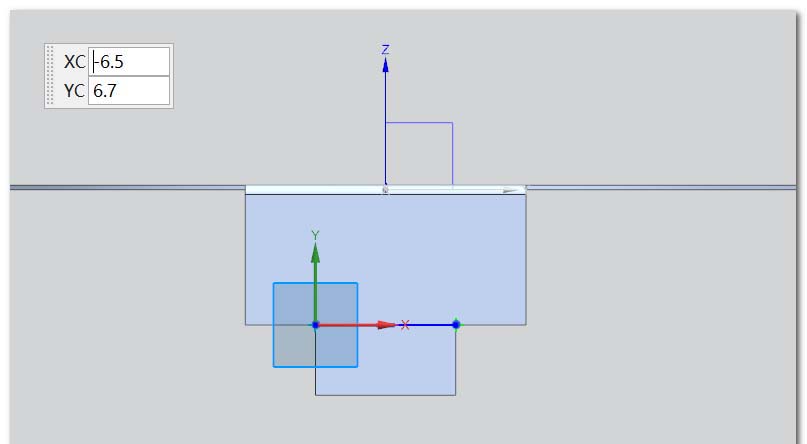

7、选用折弯命令，对模型两边矩形突出块进行折弯；以突出块的表面为草绘平面，在草绘中将要折弯的两点用直线连接，得到折弯线。角度为90度，内嵌为外模线轮廓，扩弯半径为0.1。另一边的突出块折弯与此一致。
8、选用折弯命令，对法向开孔得到的两个齿状触点进行折弯；以基本突出块的上表面为草绘平面，在草绘中用直线将两圆心连接，即得到折弯线。回到折弯对话框，修改参数：角度为10度，内嵌为外模线轮廓，扩弯半径为0.1。要注意折弯的方向，如果向上折弯了可点反向。
9、选用倒圆角命令，对第7步的折弯顶角倒半径为1的圆角；对法向开孔形成的二个直角顶角倒半径为0.2的圆角。电池固定壳钣金模型创建完成。
以上就是ug12.0创建电池固定壳零件的教程，希望大家喜欢，请继续关注脚本之家。
