SolidWorks工程图想哟啊使用裁剪视图，该怎么使用呢？下面我们就来看看详细的教程。

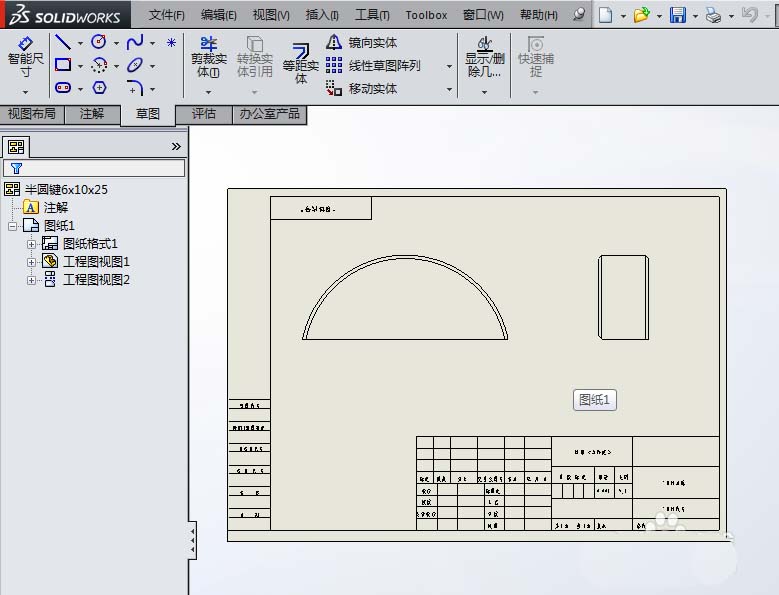

1、如下图所示，打开事先保存好的SolidWorks工程图，作为演示所用。
2、如下图所示，笔者刚刚打开了事先保存好的SolidWorks工程图，兴冲冲地去点击“布局视图”工具栏中的“裁剪视图”，结果，它给了我当头一棒。

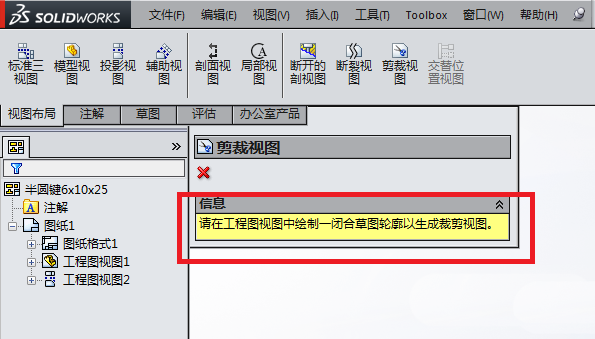

3、如下图所示，出现了“裁剪视图”对话框，但是，你们自己看信息：请在工程图视图中绘制一闭合草图轮廓以生成裁剪视图。这不是玩人么？笔者只好叉掉“裁剪视图”对话框，先去画草图了。

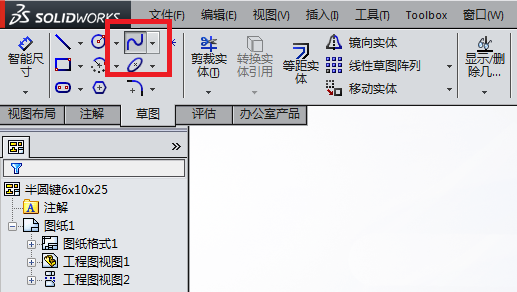

4、如下图所示，笔者来到了草图工具栏，毫不犹豫地点了“样条曲线”命令图标。（笔者钟爱样条曲线。）

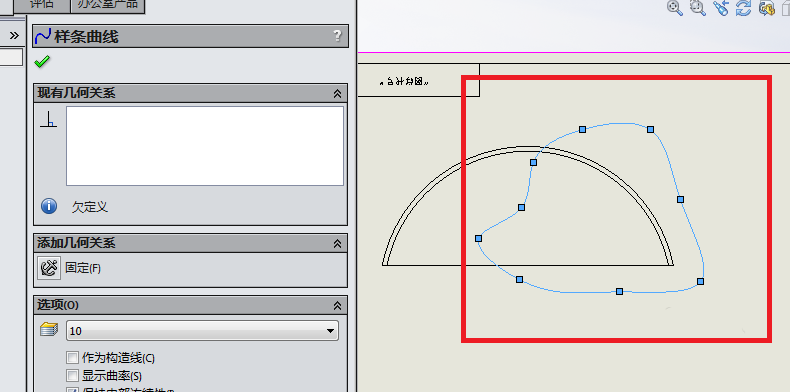

5、如下图所示红色框选，笔者画了一个不规则的封闭样条线圈。
6、如下图所示，连“样条曲线”对话框都没有关闭，笔者就连忙回到了“视图布局”工具栏，赶紧点击“裁剪视图”，这次总没什么幺蛾子了吧。

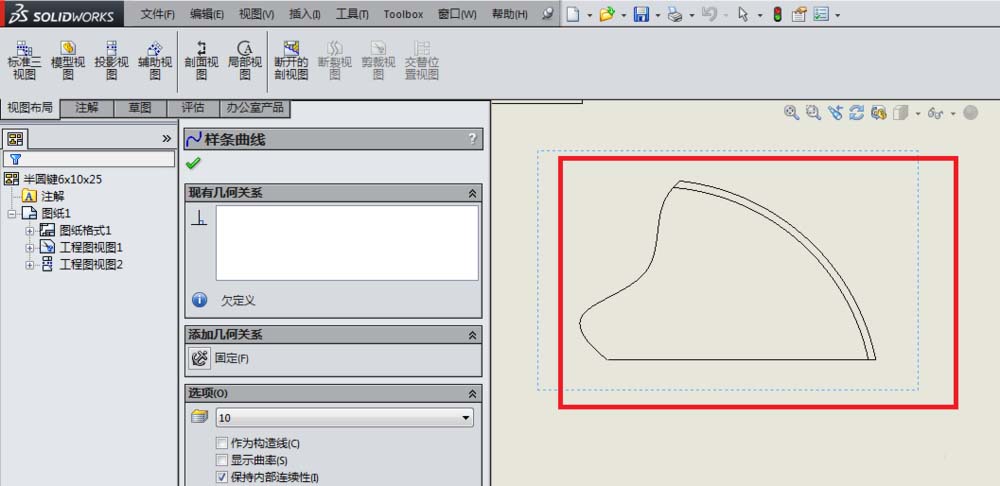

7、如下图所示，果然干脆，有了封闭的草图轮廓，这次“裁剪视图”一次成功。

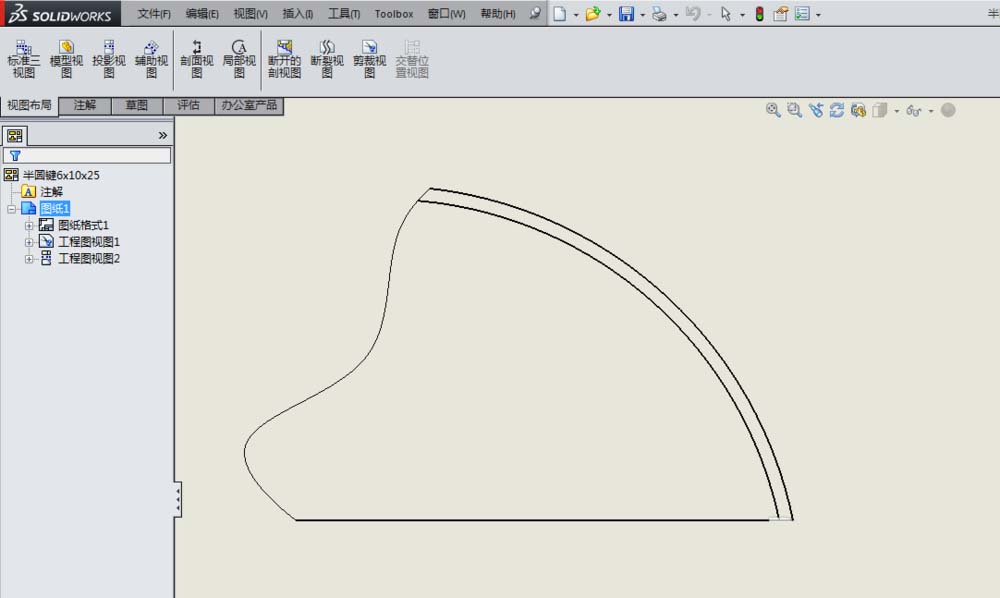

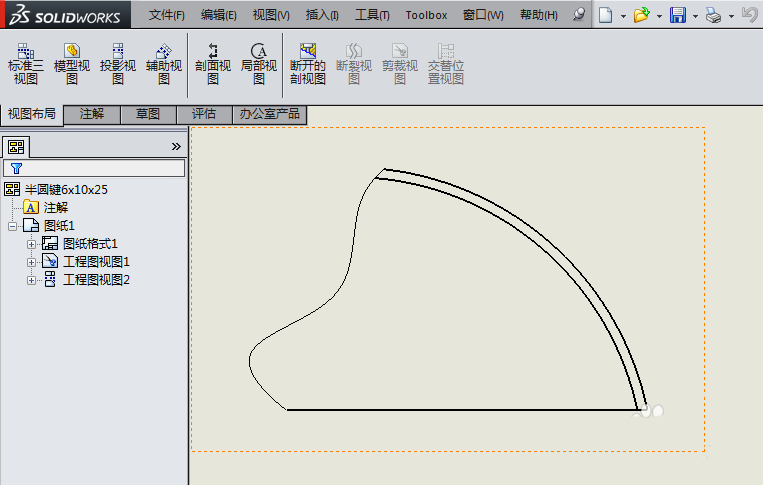

8、如下图所示，关掉所有不相关的对话框，只留下裁剪玩之后的视图。
以上SolidWorks中裁剪视图的使用方法，希望大家喜欢，请继续关注脚本之家。
