UG12.0中想要创建圆形曲面网罩模型，该怎么创建呢？下面我们就来看看详细的教程。

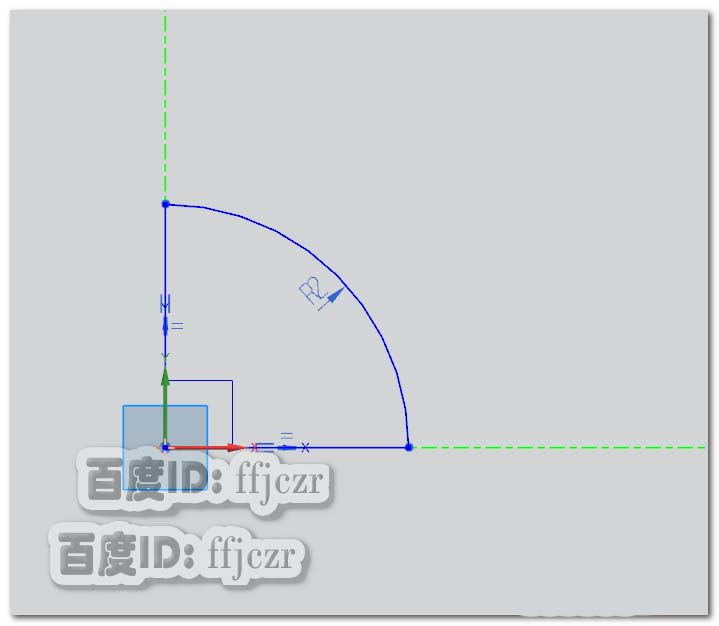

1、在钣金模式中，选用突出块命令；以XY面为草绘平面。在草绘模式中，以坐标原点为圆心绘出直径为4的圆，分别在X轴和Y轴上绘一要长为2的直线；用修剪命令将多余的曲线去掉，保留第一象限上的圆弧。得到本次突出块的截面线。

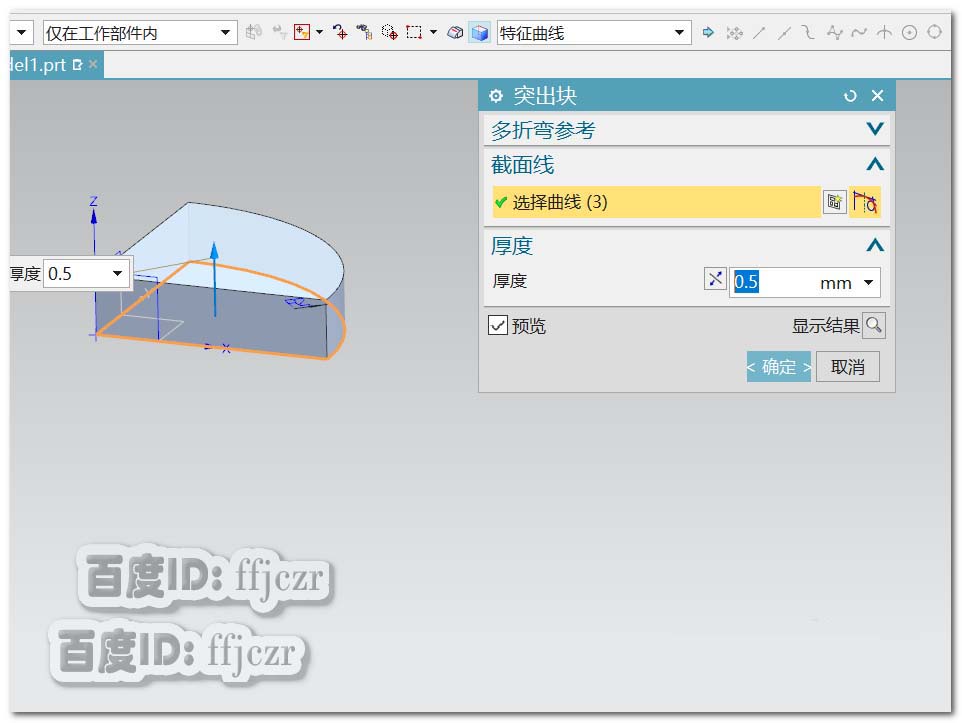

2、回到突出块对话框，将突出块的厚度修改为0.5.确定后即可得到本次的突出块模型。

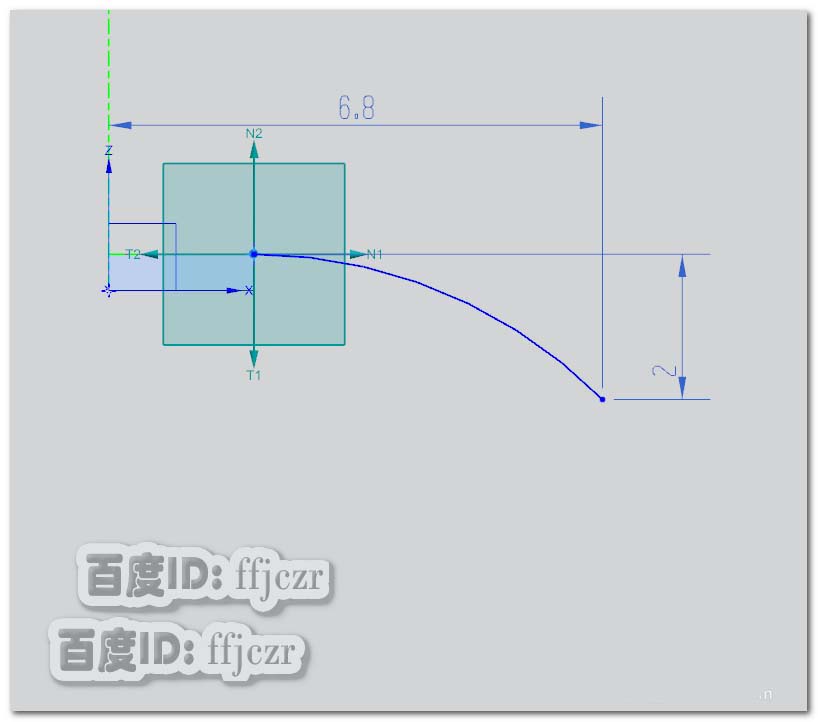

3、选用轮廓弯边命令，选择上步突出块圆弧面的上边作为截面线的路径；在草绘中以新坐标原点为端点，在第四象限上绘出一与X轴（N1）相切的圆弧，圆弧的下端点与坐标原点的距离为2，到原坐标原点的距离为6.8.

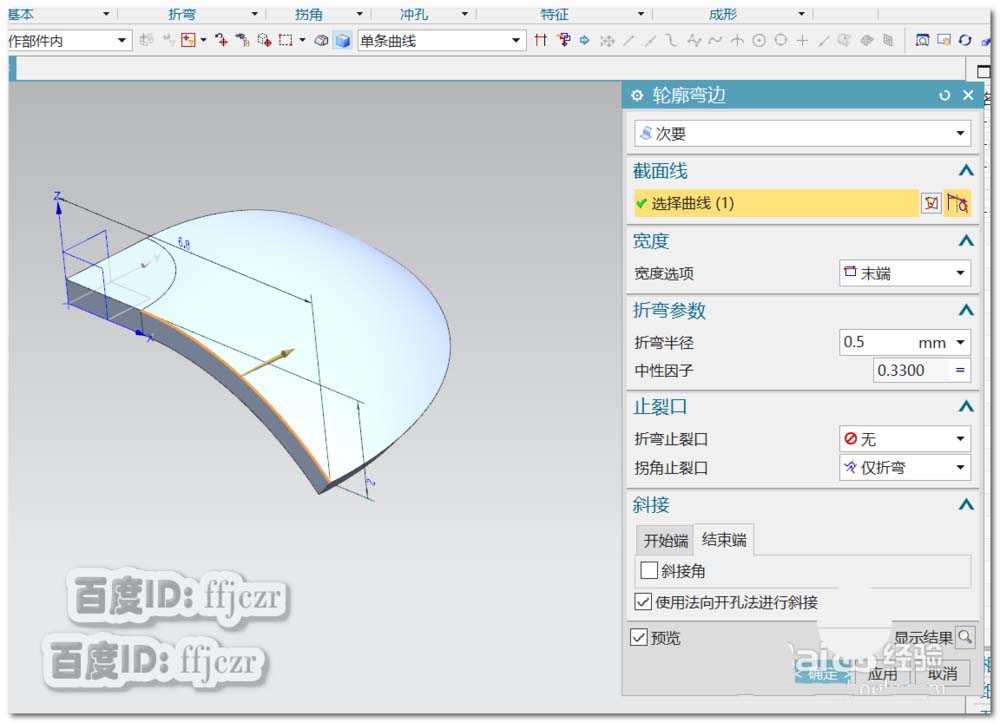

确定后回到轮廓弯边对话框，宽度选项为末端，折弯半径为0.5；其它参数不变。点确定后，即可得到一个带有弧面的钣金模型。

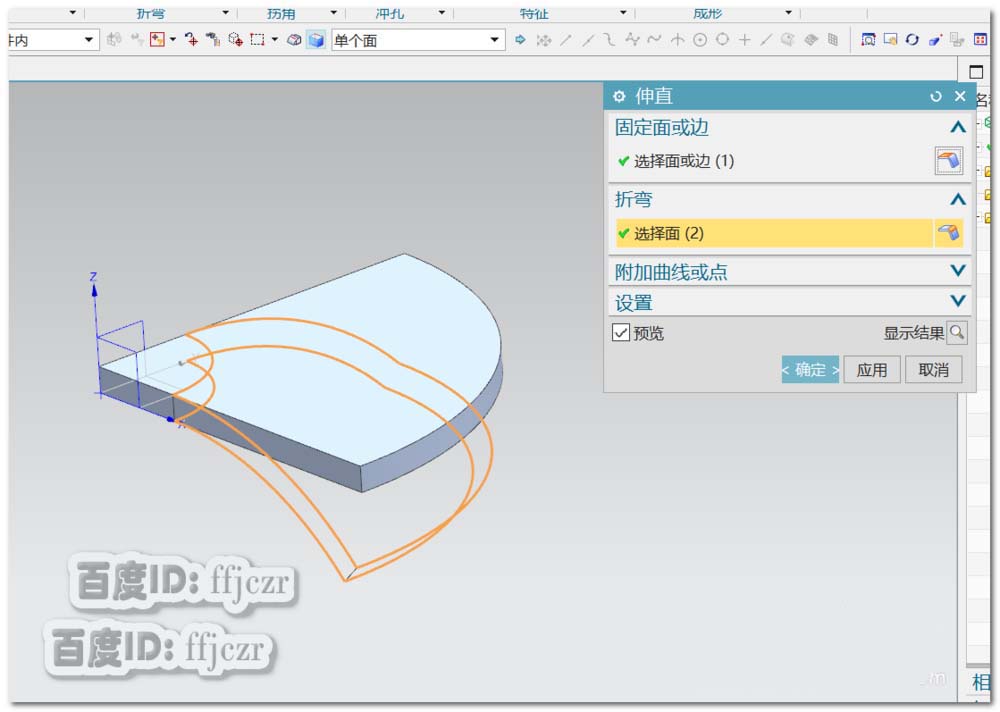

4、选用伸直命令，将上步得到的弧面钣金展平。选择突出块的下端面为固定面，轮廓弯边得到的面为折弯面；确定后即可将其展平。

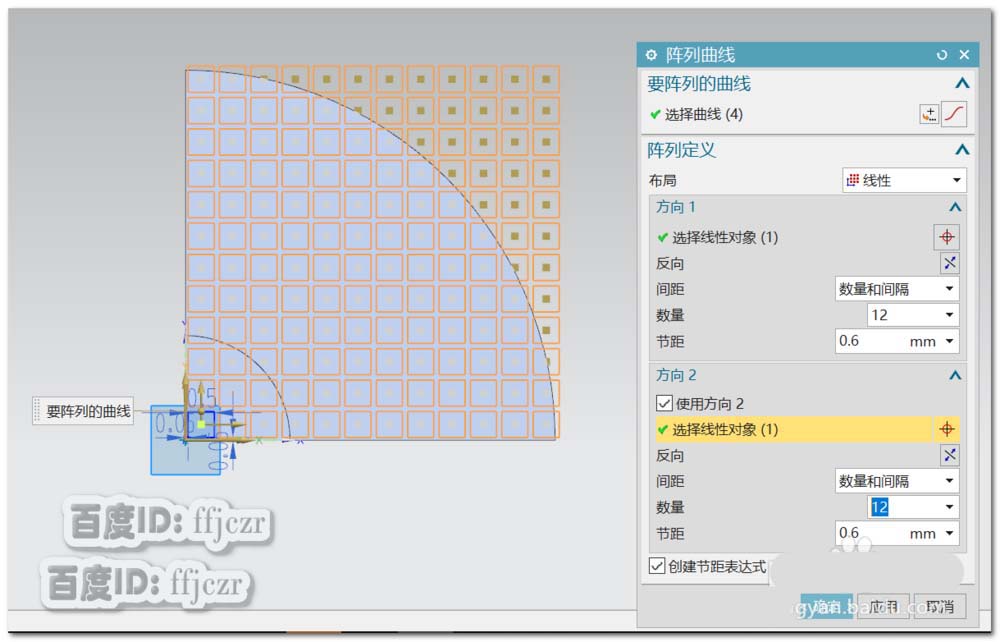

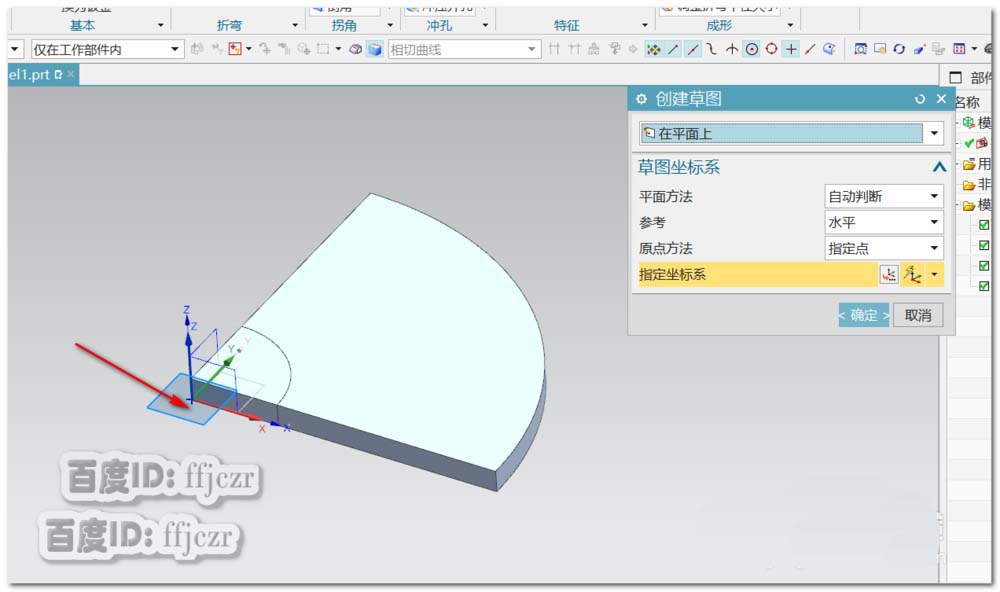

5、以XY面为草绘平面，在草绘中绘出长为0.5的正方形，正方形的两边分别距离X轴 和Y轴为0.05；正方形在展平的钣金面上。选用阵列曲线命令，以线性的布局将正方形分别以X轴和Y轴正向阵列；数量为12，节距为0.6.确定后完成草图的绘制。
6、选用法向开孔命令，选择模式改为连续曲线，截面线即为上步草绘出的每一个正方形；这里就要考验大伙的耐心和细心了，因为法向开孔命令不能一次对多个轮廓线一起开孔，只能一个一个的选择开孔了。选择完成开孔后，只要点应用就可继续进行下一个的开孔操作。最后的结果就是在展开的钣金面上完全开孔。

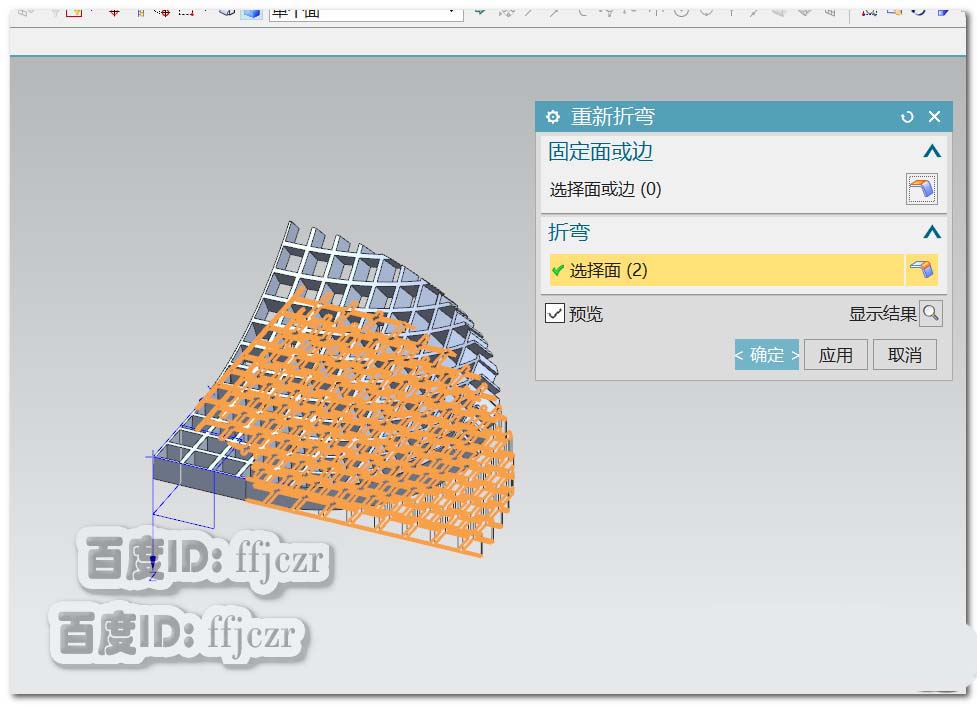

7、选用重新折弯命令，对开完孔的钣金再次折弯。即可得到弧面上开孔的效果。

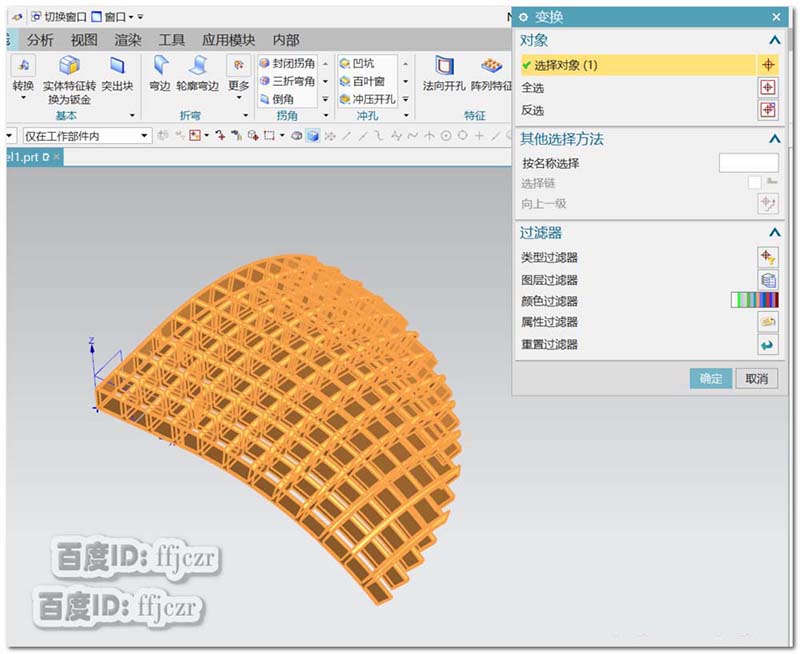

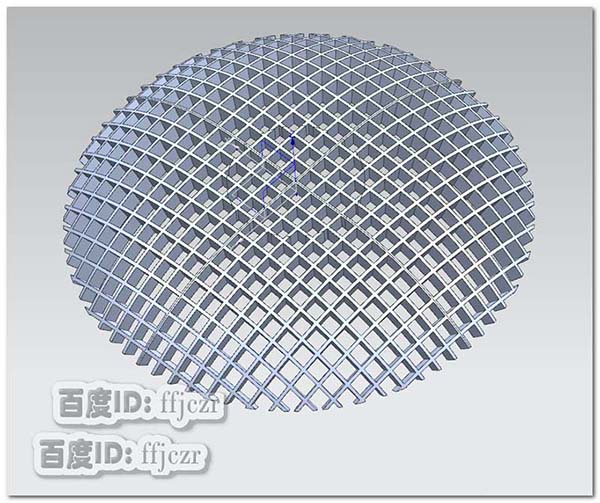

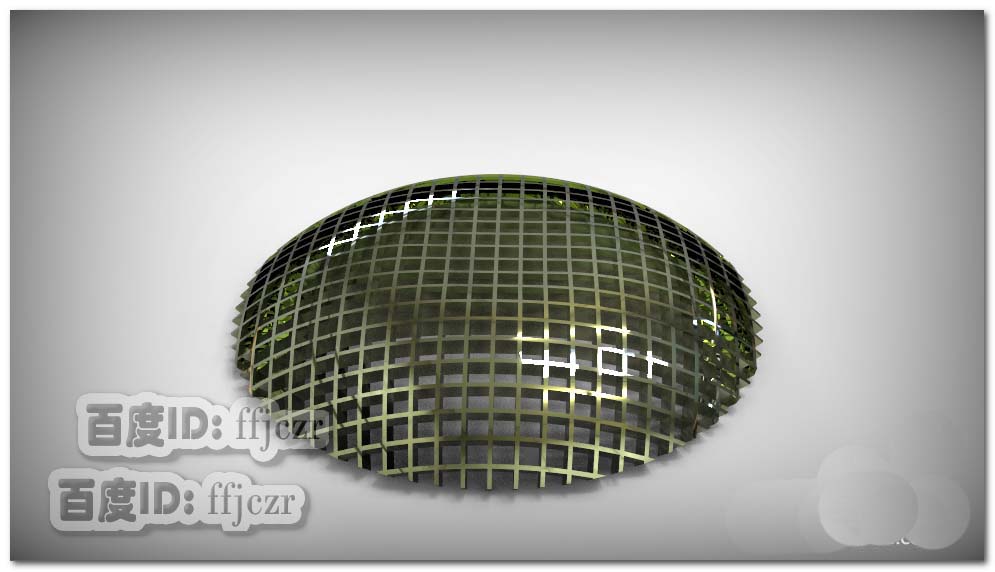

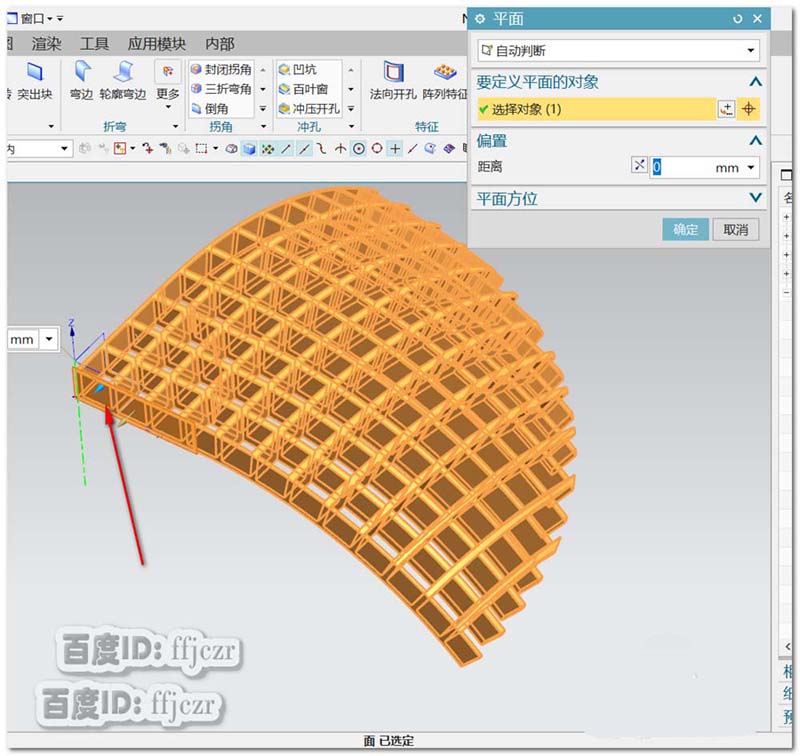

8、选用变换命令，对象为整个钣金，方式为以一平面进行镜像复制；平面即为钣金的侧面（如图所示），已有的钣金为圆的四分之一，再进行三次复制即可得到一个整圆的造型。曲面网罩造型完成。
以上就是ug12.0创建圆形曲面网罩模型的教程，希望大家喜欢，请继续关注脚本之家。
