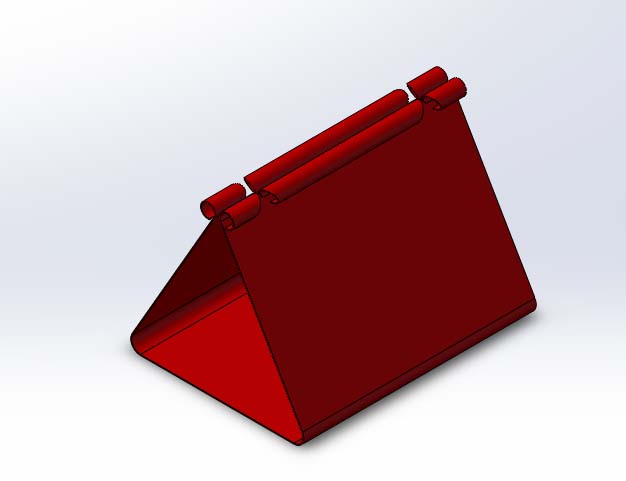

SolidWorks中想要建模资料夹主体部分，该怎么建模呢？下面我们就来看看详细的教程。如下图所示，这是夹子的主体。
1、如下图所示，打开SolidWorks软件，新建一个零件文件。新建——零件——确定。

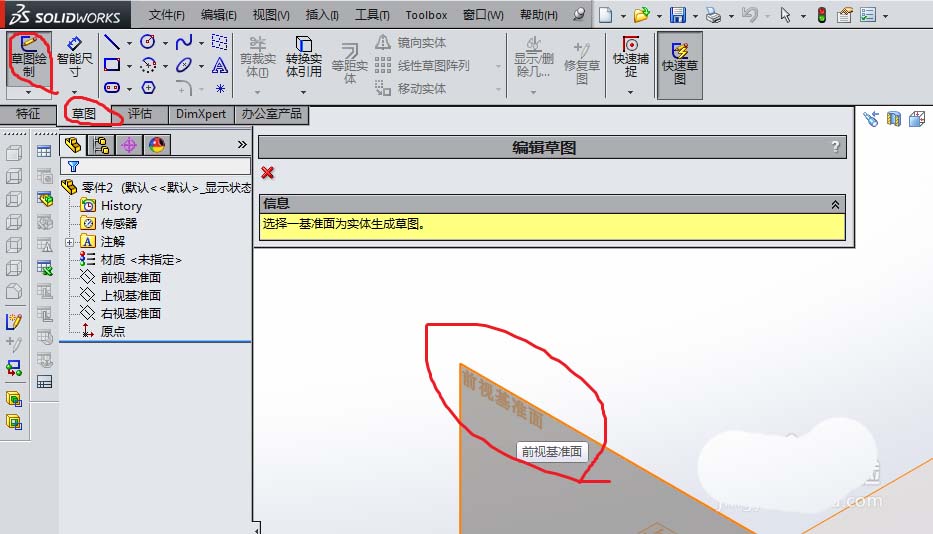

2、如下图所示，以上视基准面为草图平面创建草图。草图——草图绘制——前视基准面。

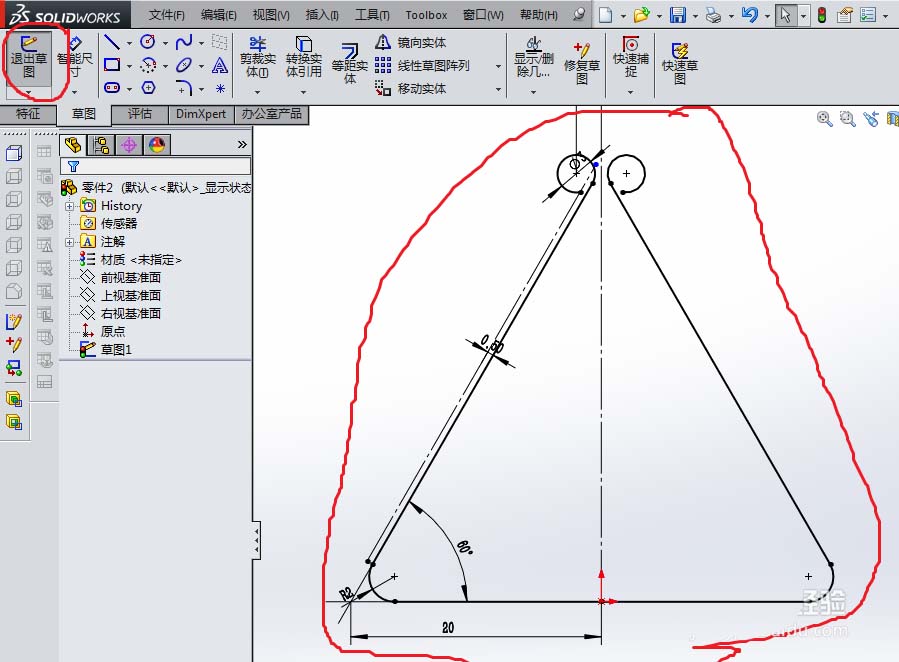

3、如下图所示，照着下图红色框选中的草图样式，画一个草图。然后点击“退出草图”。

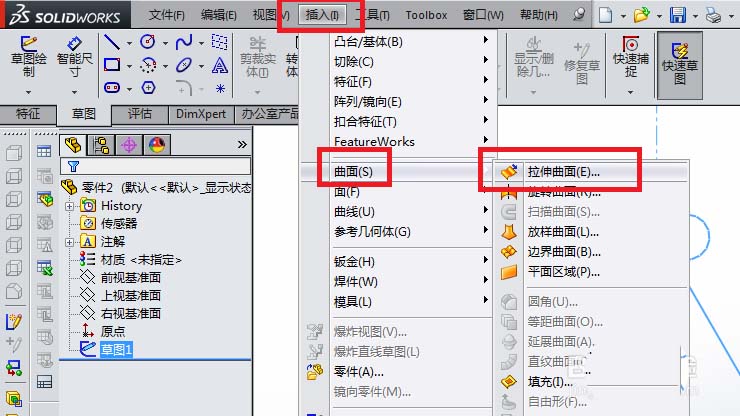

4、如下图所示，插入“拉伸曲面”。在标题栏中点击“插入”，使其弹出下拉菜单。在其下拉菜单中点击“曲面”，同样，会弹出下拉菜单。再在其下拉菜单中点击“拉伸曲面”。

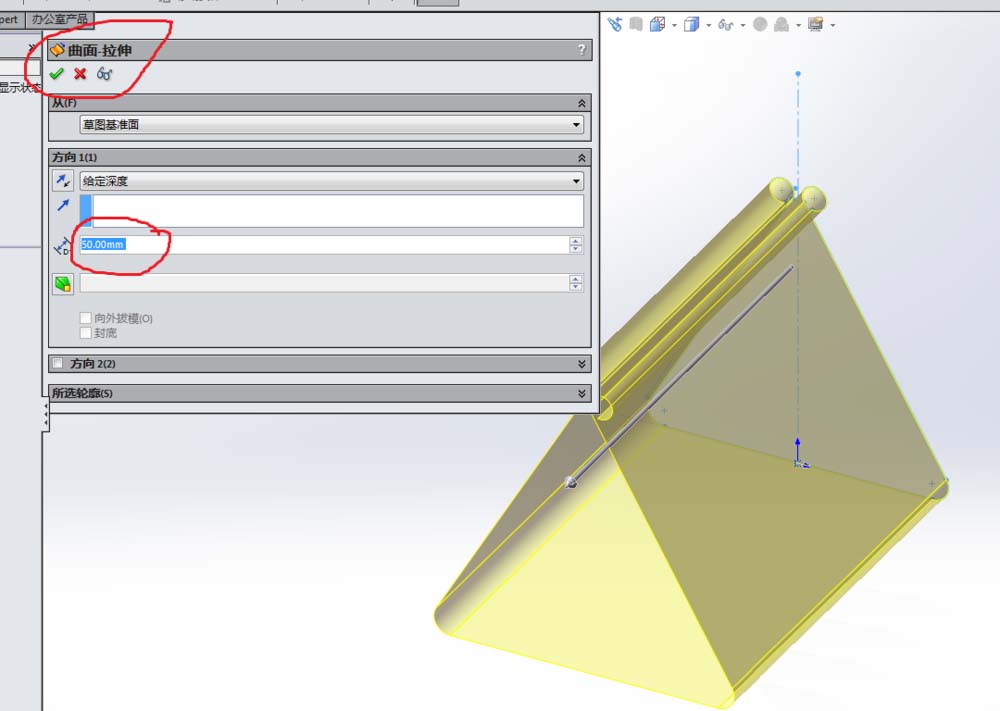

5、如下图所示，弹出“曲面——拉伸”对话框。点击刚刚画的草图，输入距离：50。其实，还有一步，点击对话框左上角的√，完成曲面的拉伸。

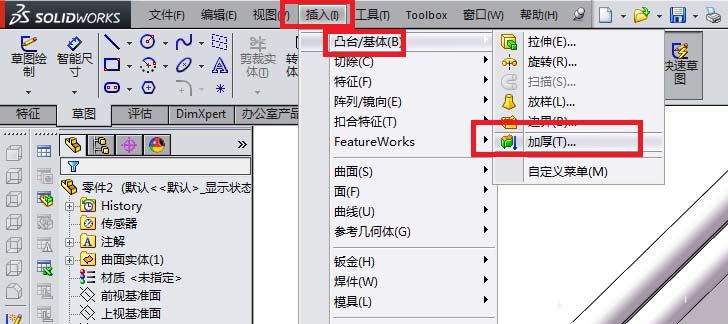

6、如下图所示，激活“加厚”命令。点击标题栏中的“插入”，使其弹出下拉菜单，在其下拉菜单中点击“凸台/基体”，同样，使其弹出下拉菜单，再在其弹出的下拉菜单中点击“加厚”。

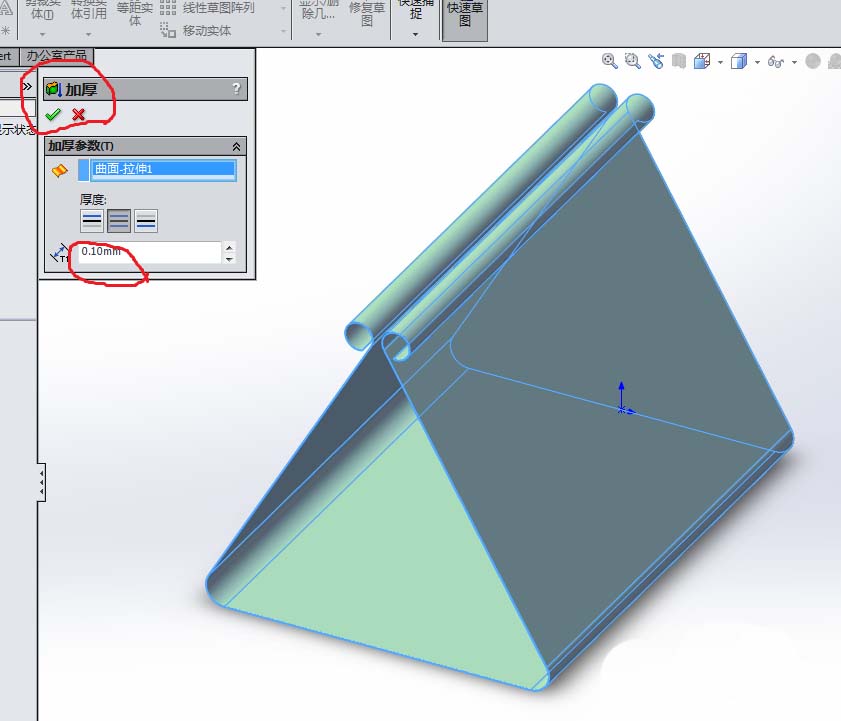

7、如下图所示，加厚对话框出现了，所以，我们要设置它的加厚参数。选择刚刚拉伸的曲面，厚度方式可以选择默认，但是厚度要仔细设置，太大了，加厚不成功，太小了，不明显。笔者随意设置了个0.1，给你们参考。

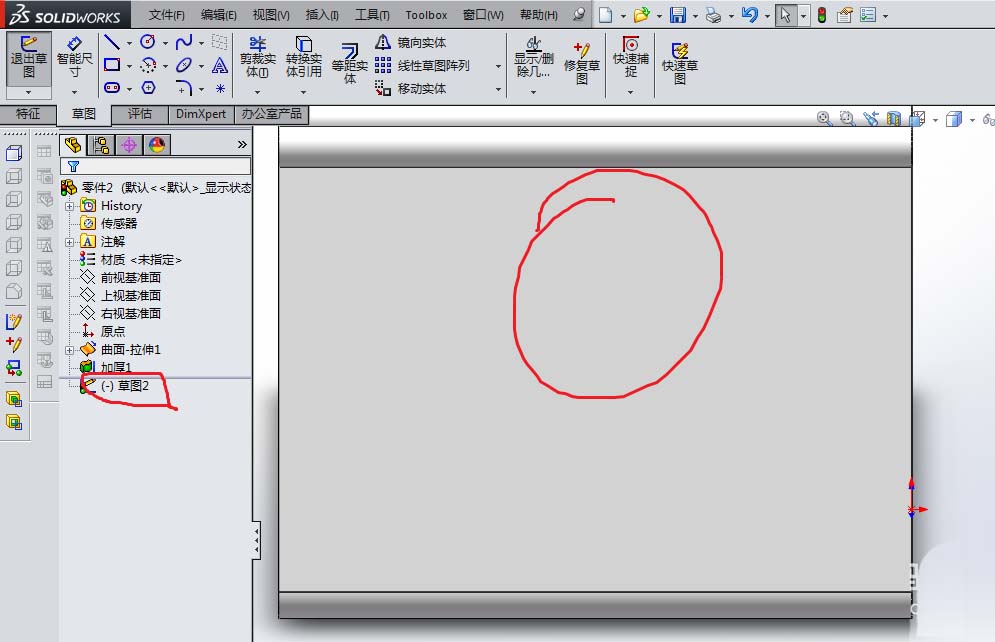

8、如下图所示，继续创建草图，不过这次草图的平面却不在任何一个基准面上。
注意：下图红色框选所在的平面就是草图平面

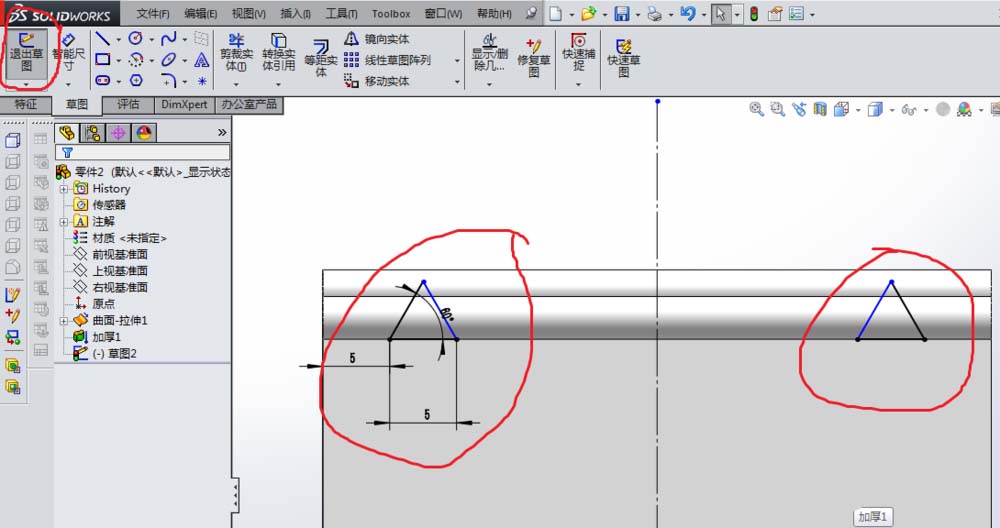

9、如下图所示，进入草图，画一个中心距，线型为构造线，画一个等腰三角形，可以参考下图尺寸，以中心构造线为镜向轴，镜向，退出草图。

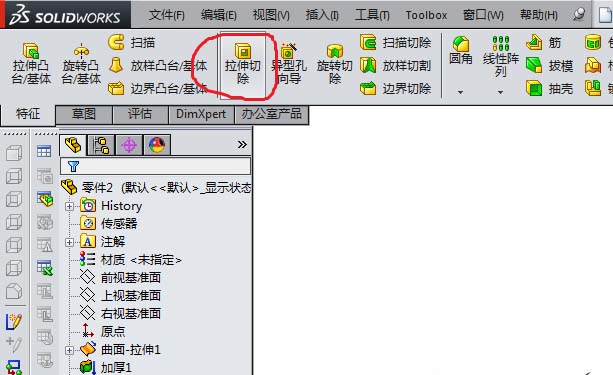

10、如下图所示，在特征工具栏中找到“拉伸切除”，点击它。
11、如下图所示，“切除-拉伸”对话框出现了，选择刚刚画的草图进行拉伸切除的操作，拉伸高度默认的50不用去管他，挺好的。然后，点击对话框左上角的√。完成拉伸切除的操作。

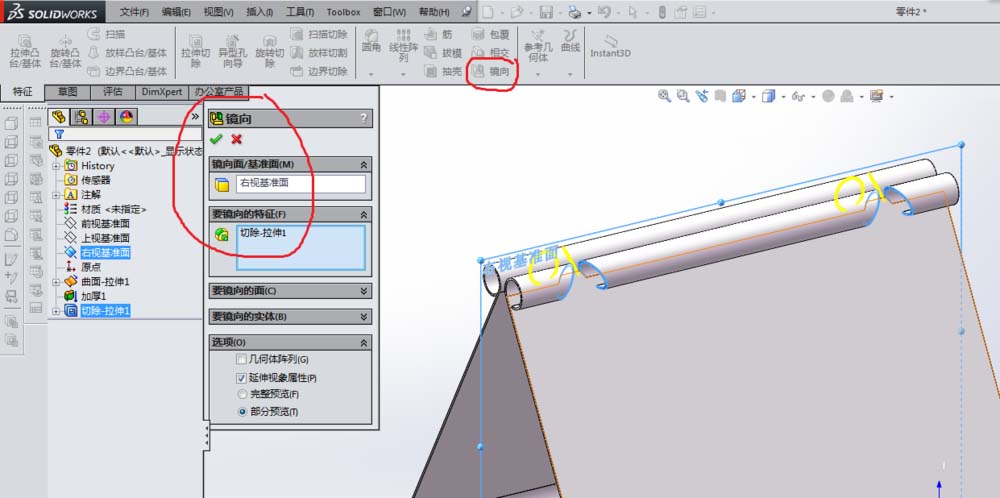

12、如下图所示，这里分三步操作：点击特征工具栏中的“镜向”图标，镜向对话框出现了，镜向面选择“右视基准面”，镜向特征选择“切除-拉伸1”，点击对话框左上角的√，完成镜向操作。

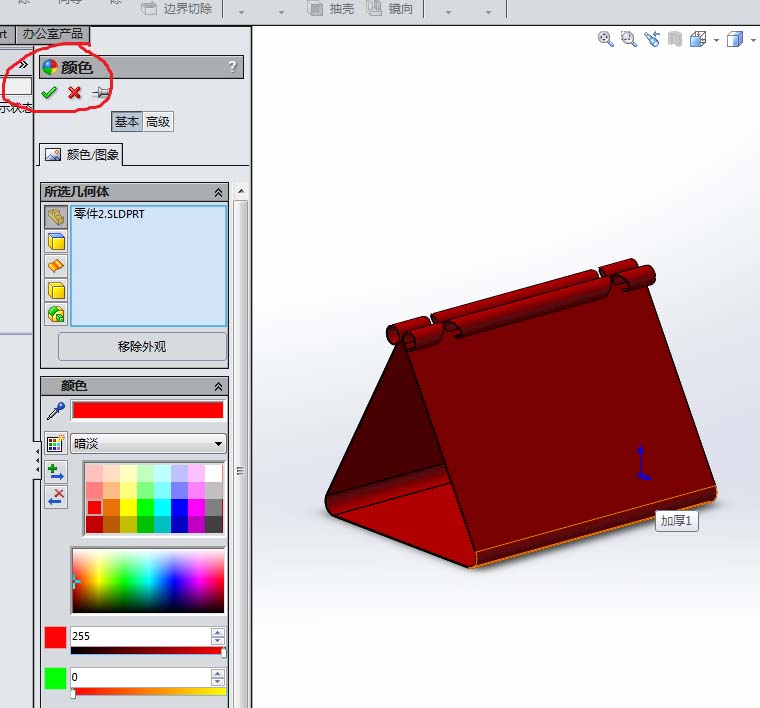

13、如下图所示，将整个零件染成红色。不要告诉笔者还不会用SolidWorks进行染色，不会的去看笔者的其他经验，其中有一篇专门讲SolidWorks染色的，当然，经验的关键词不是染色，而是更改实体的颜色。

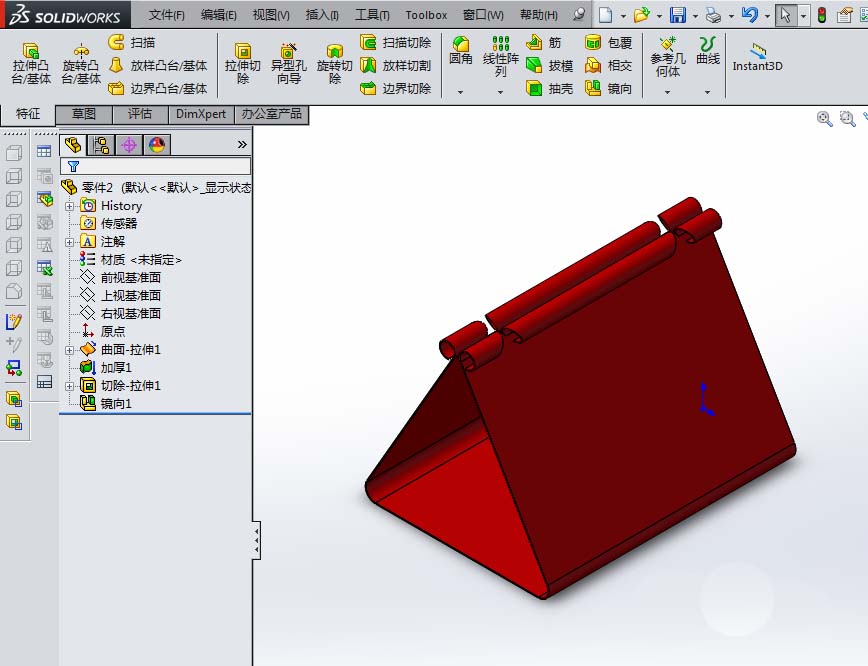

14、如下图所示，一个红色的小夹子主体模型就造好了。
以上就是SolidWorks创建资料夹主体部分的教程，希望大家喜欢，请继续关注脚本之家。
