SolidWorks中想要创建盘簧，该怎么创建呢？下面我们就来看看详细的教程。

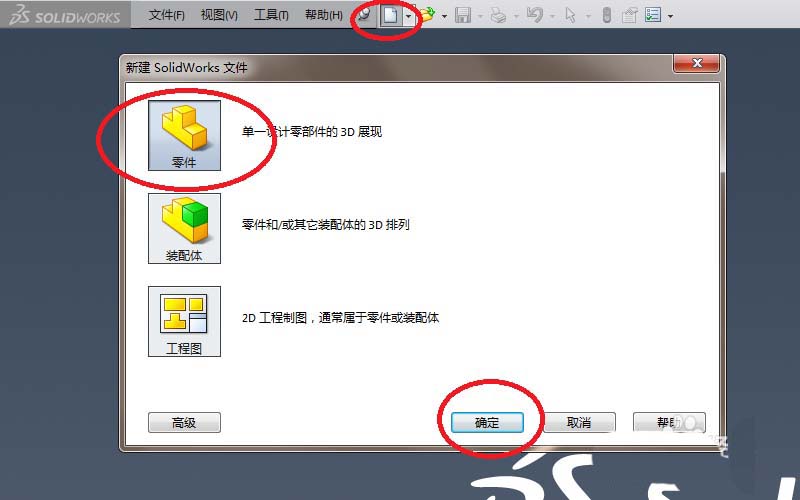

1、如下图所示，看红色框选，打开SolidWorks软件，新建一个零件文件。

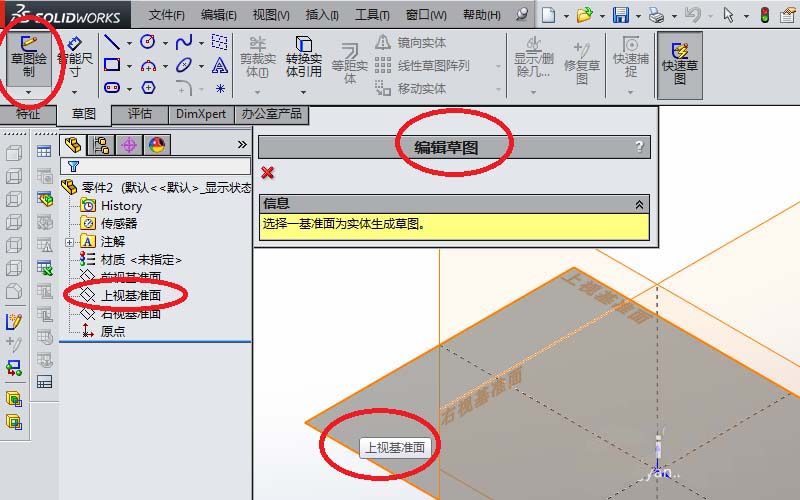

2、如下图所示，以上视基准面为草图平面创建草图。
具体步骤如下：首先，点击“草图绘制”，其次，点击“上视基准面”。
3、如下图所示，进入草图工作状态，
1）在工具栏中点击“圆”
2）以坐标原点为圆心画一个圆
3）标注直径ø6
4）点击“退出草图”
不要告诉我你不知道这些图标在哪里，如果你实在是个新手，那我也只能无语。
4、创建涡状线。

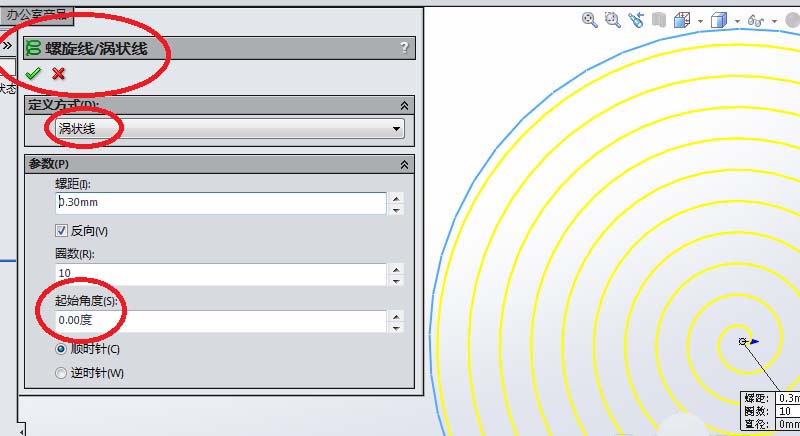

如下图所示，在特征工具栏中找到“曲线”，然后在曲线的下拉菜单中找到“螺旋线/涡状线”，激活它，就弹出如下图所示的“螺旋线/涡状线”对话框。
注意红色框选，默认的定义方式是螺距和圈数，我们要将它改成涡状线。然后，还有起始角度，为了后面的方便，我们也最好保证是0度。再然后，圈数10和螺距0.3，笔者看效果还不错，就不去改了。直接点击左上角的√，完成涡状线的创建。
5、如下图所示，继续创建草图。这次是以右视基准面为草图平面来创建的，具体如下：
1）点击“草图绘制”
2）点击“右视基准面”

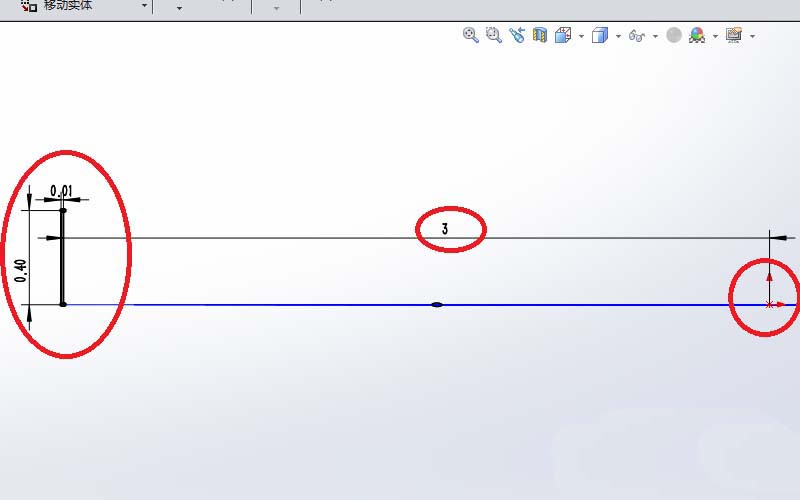

6、如下图所示，进入槽草图状态，画一个矩形，矩形尺寸为0.4x0.1，然后按照如下图所示的尺寸定位0。总之一个要求，矩形的一边起点必须与涡状线的起点重合，否则，你后面是扫描不成功的。
7、如下图所示，回到特征工具栏，找到“扫描”，点击它，然后软件就弹出了“扫描”对话框，选择好轮廓（矩形）和路径（涡状线），点击左上角的√。完成盘簧的创建。

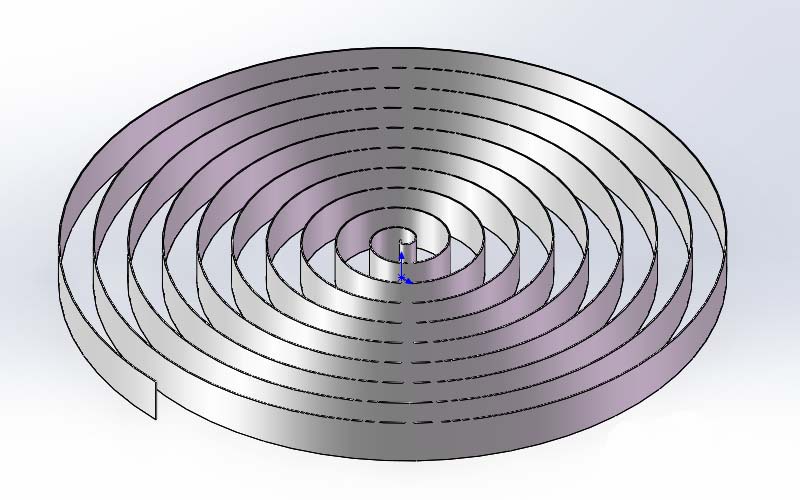

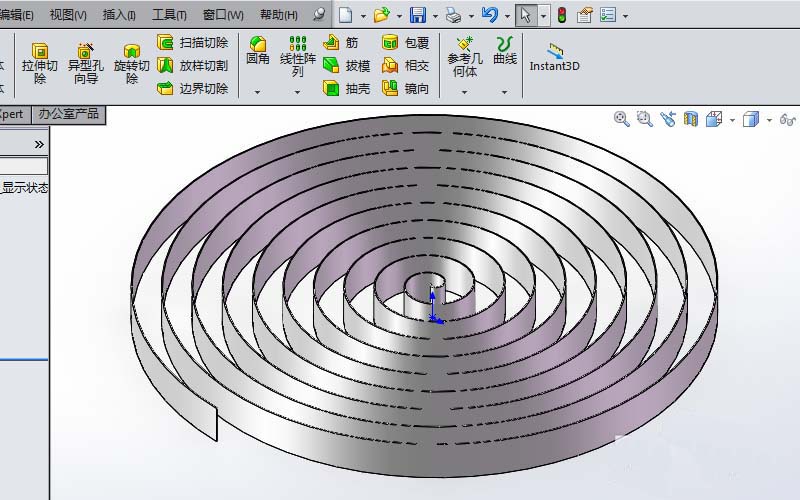

8、如下图所示，一个简单的盘簧创建成功了。
以上就是SolidWorks创建盘簧模型的教程，希望大家喜欢，请继续关注脚本之家。
