SolidWorks经常创建弹簧，想要打造三维扭转弹簧，该怎么实现呢？下面我们就来看看详细的教程。

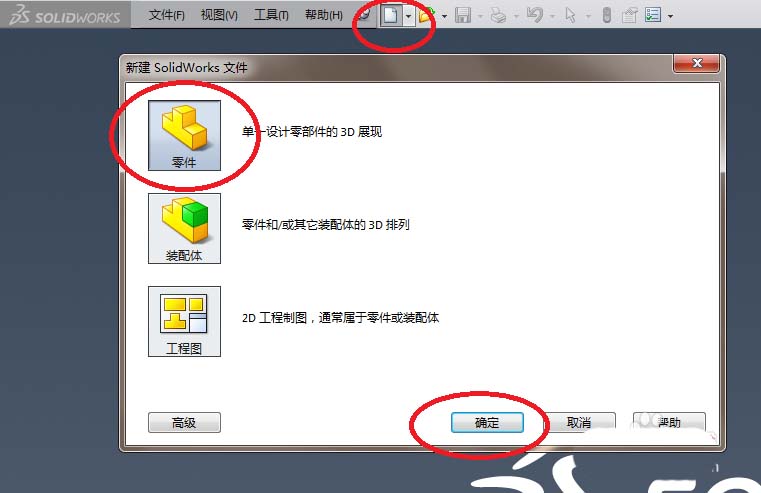

1、如下图红色框选框选所示，打开SolidWorks软件，新建一个零件文件。

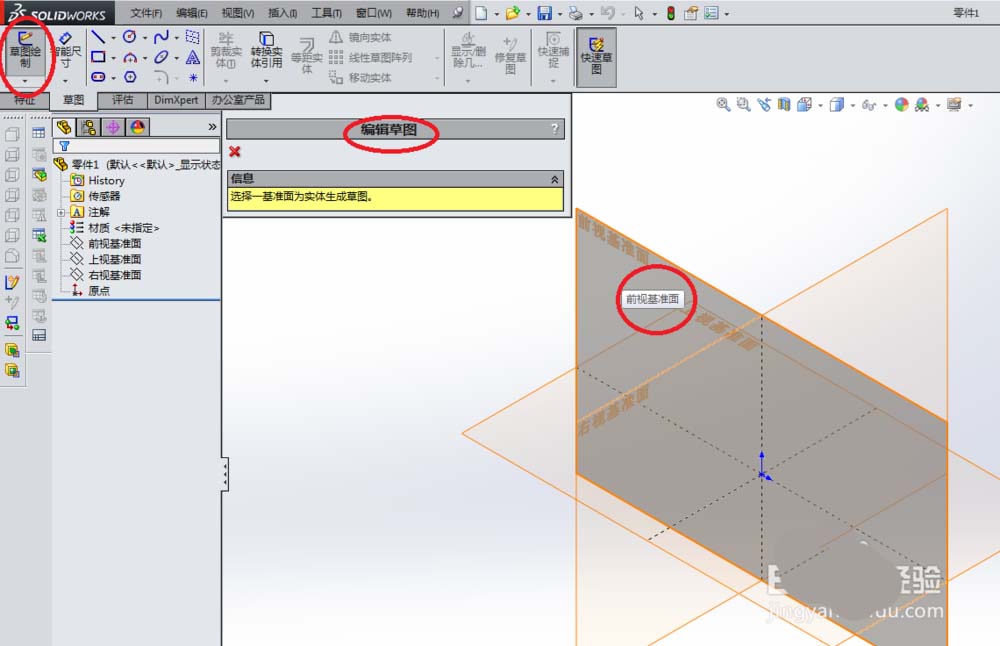

2、进入软件三维模式，首先创建一个草图。如下图所示，笔者是一“前视基准面”为草图平面来创建草图的。
3、进入草图平面后，先画一个圆，圆心最好是与坐标原点重合。如下图所示，笔者画的圆半径为3（直径为6），画完在这个圆之后，退出草图。
4、创建螺旋线。注意，如下图所示，螺距0.4和圈数10什么的可以自选合适的就行，最关键的是红色框选中的起始角度，这个最好是0，否则后面会有点麻烦。

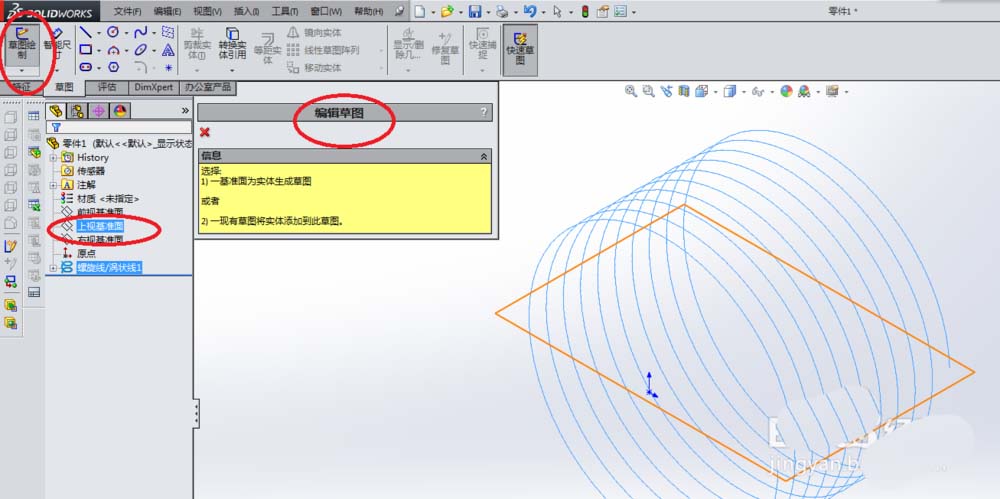

5、上一步创建了螺旋线，这一步继续去创建一个草图，只不过这次是以上视基准面为草图平面来创建。

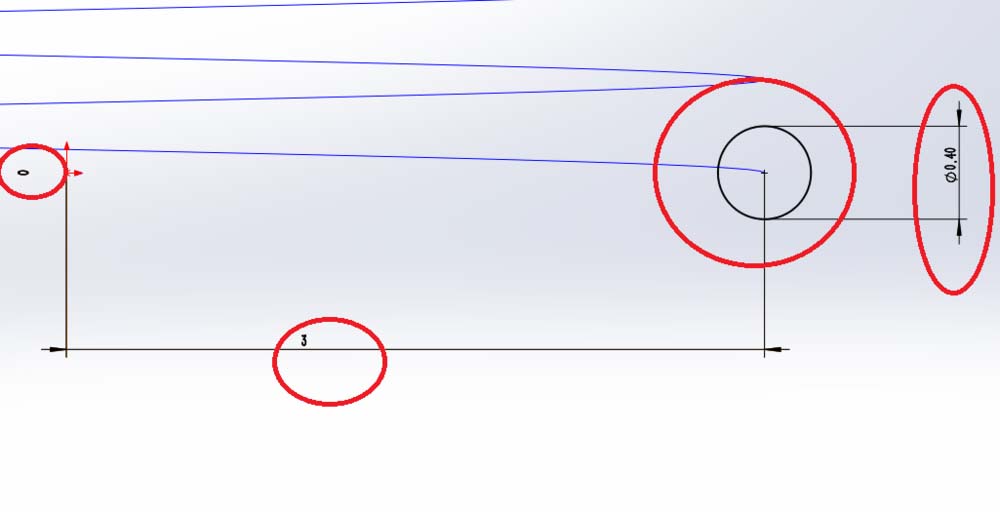

6、如下图所示，进入草图状态，画一个直径0.4的圆。注意定位尺寸，圆心必须和螺旋线的起始点重合，否则你将不知道扫描出来的实体直径究竟是多少。

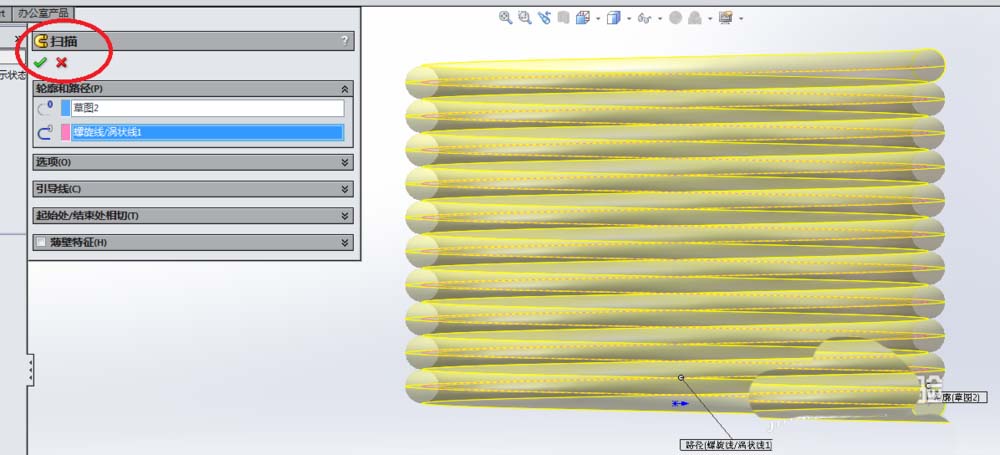

7、如下图所示，激活“扫描”命令，轮廓选择0.4的圆，路径选择螺旋线，这都是没有毛病的，选择的顺序无所谓，只要别把路径选择成了圆而轮廓选择成了螺旋线就成。完成这个扫描操作，扭转弹簧的主要部分就完成了。

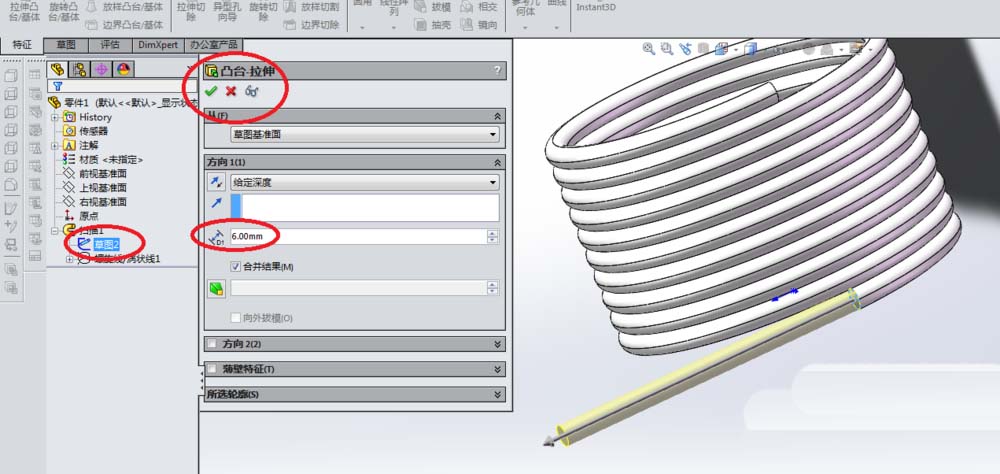

8、如下图所示，继续利用草图2（也就是直径0.4的圆）进行拉伸操作。在工具栏中点击“拉伸凸台/基体”命令，然后就选择草图2，再然后就设置拉伸高度为6.0，笔者觉得这个数字比较好。拉伸完成之后，扭转弹簧的一段就完成了。

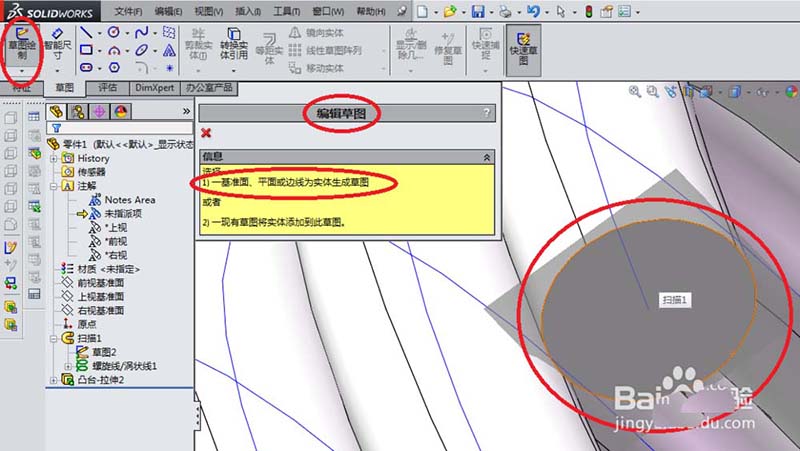

9、如下所示，我们继续创建草图，这次创建草图的平面则不再是坐标系中的基准面，而是扫描实体的另一端平面。就是如下图红色框选所示的暗色平面。

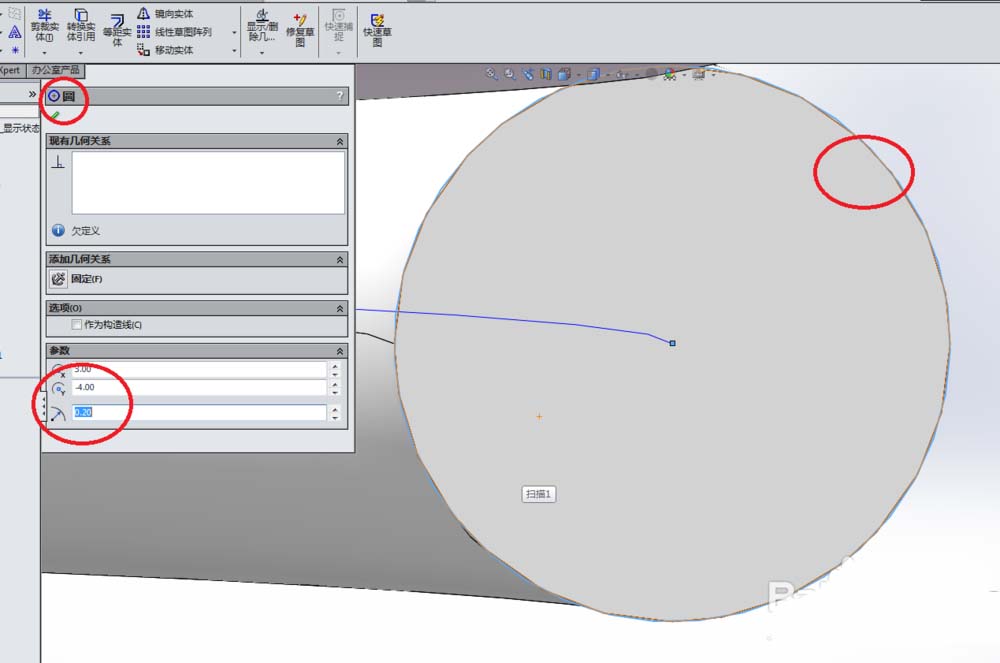

10、如下图所示，继续画一个圆，圆必须与扫描的截面重合，所以尺寸必须是直径0.4（半径0.2——没办法，SolidWorks一般显示半径）。完成圆的绘制之后，记得要退出草图哦！！！
11、如下图所示，回到特征工具栏，点击“拉伸凸台/基体”，同样的操作、同样的数据，只是草图换成了刚刚画的0.4的圆所在的草图。看下图拉伸效果，似乎不错哦！！！

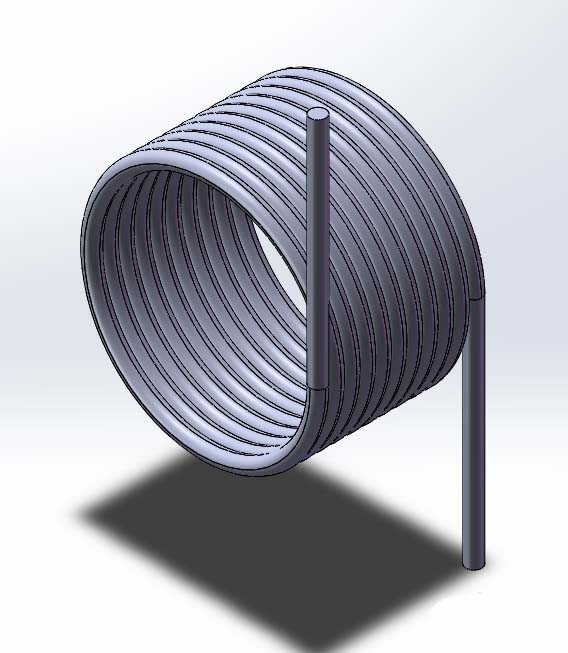

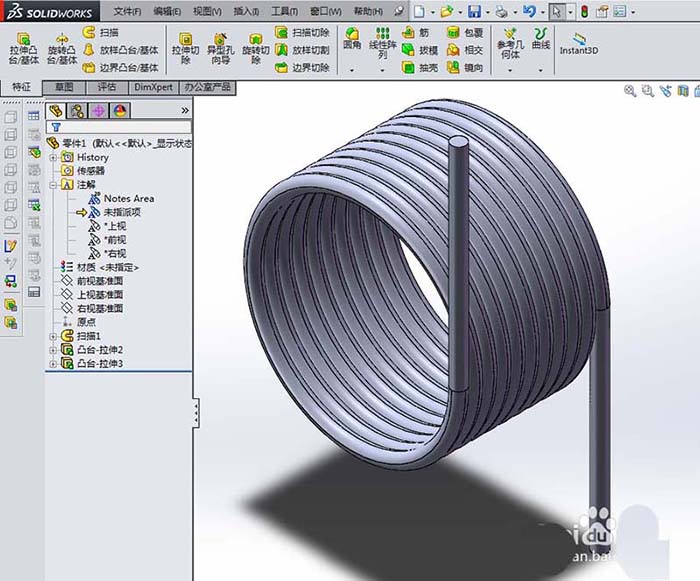

12、到这里，扭转弹簧已经创建成功了，如下图所示，这是渲染的效果。
以上就是SolidWorks建模扭转弹簧的教程，希望大家喜欢，请继续关注脚本之家。
