ug绘制好的图纸需要导出白底TIFF格式图片，该怎么导出这个格式的图片呢？下面我们就来看看详细的教程。

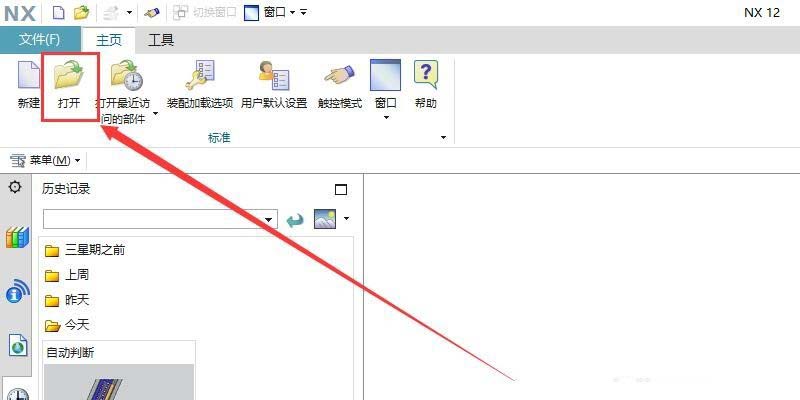

1、首先我们打开UG软件，然后在界面中点击打开按钮，如图所示。

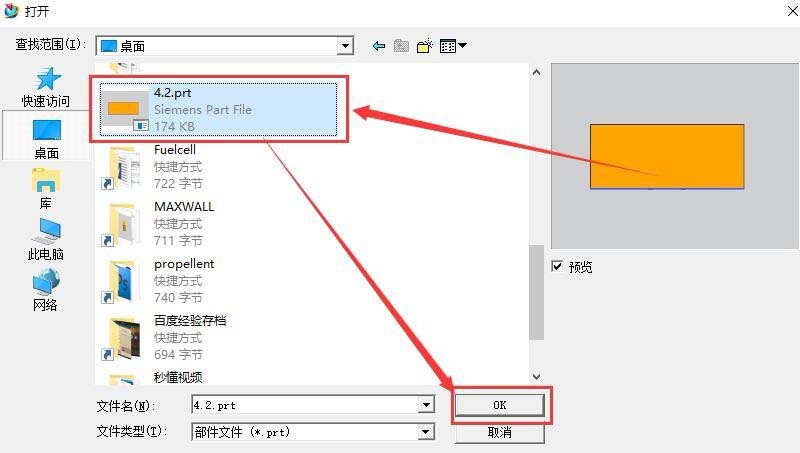

2、然后在打开对话框中，选择你画的几何模型，然后点击打开按钮。如图所示。
3、然后点击菜单栏中的旋转按钮，对几何模型进行选择，调整好角度，如图所示。

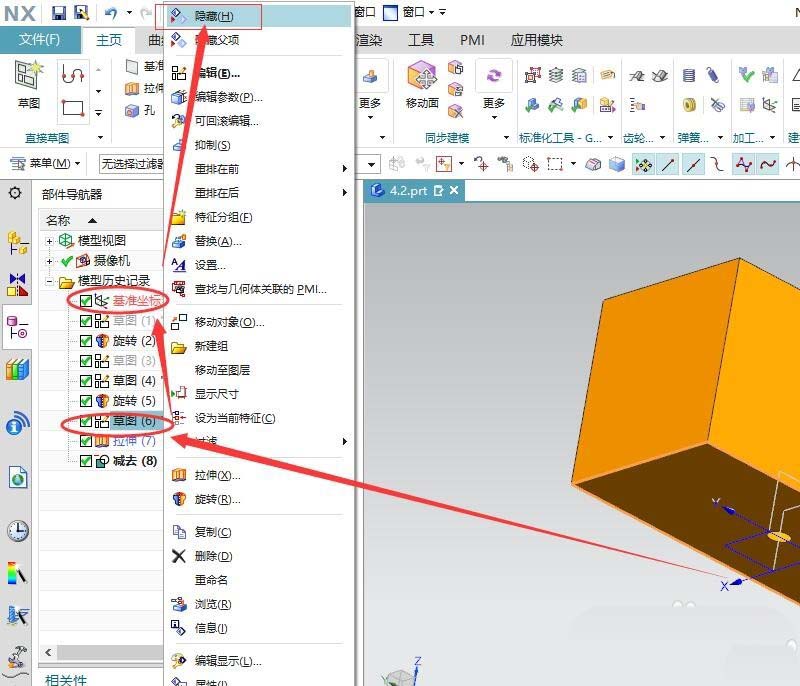

4、然后在界面左侧的模型树栏中，找到草图和坐标，鼠标右击它们，然后点击隐藏按钮。如图所示。

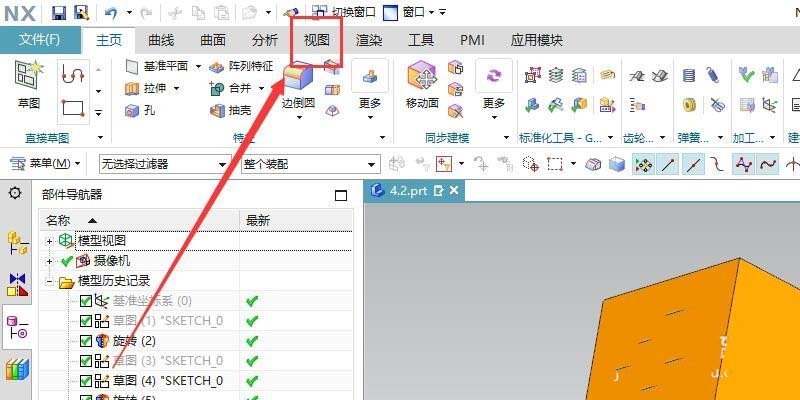

5、然后在菜单栏中找到并点击视图按钮，进入视图板块。如图所示。

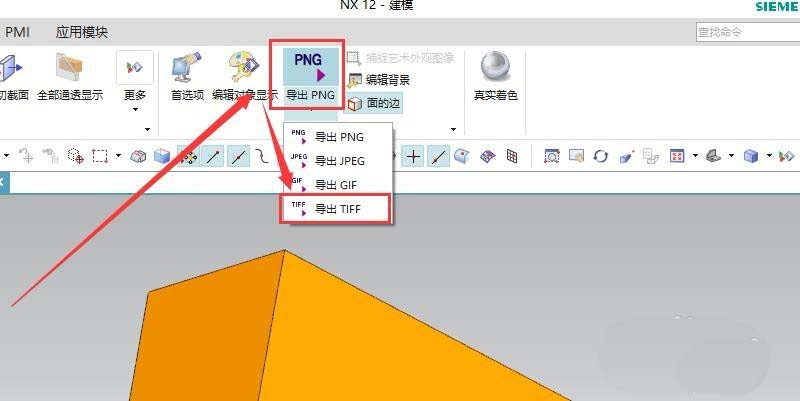

6、然后在视图板块中找到并点击导出PNG按钮，然后点击导出TIFF格式按钮，如图所示。
7、在对话窗口中点击浏览按钮，选择保存位置，然后在用白色背景前面的方格中打上√。然后点击确定，导出图片。如图所示。
以上就是ug12.0导出白底TIFF格式的图片的教程，希望大家喜欢，请继续关注脚本之家。
