ug中想要创建柜门拉手，该怎么创建呢？羡慕我摩恩就来看看ug12.0创建柜门拉手的教程。

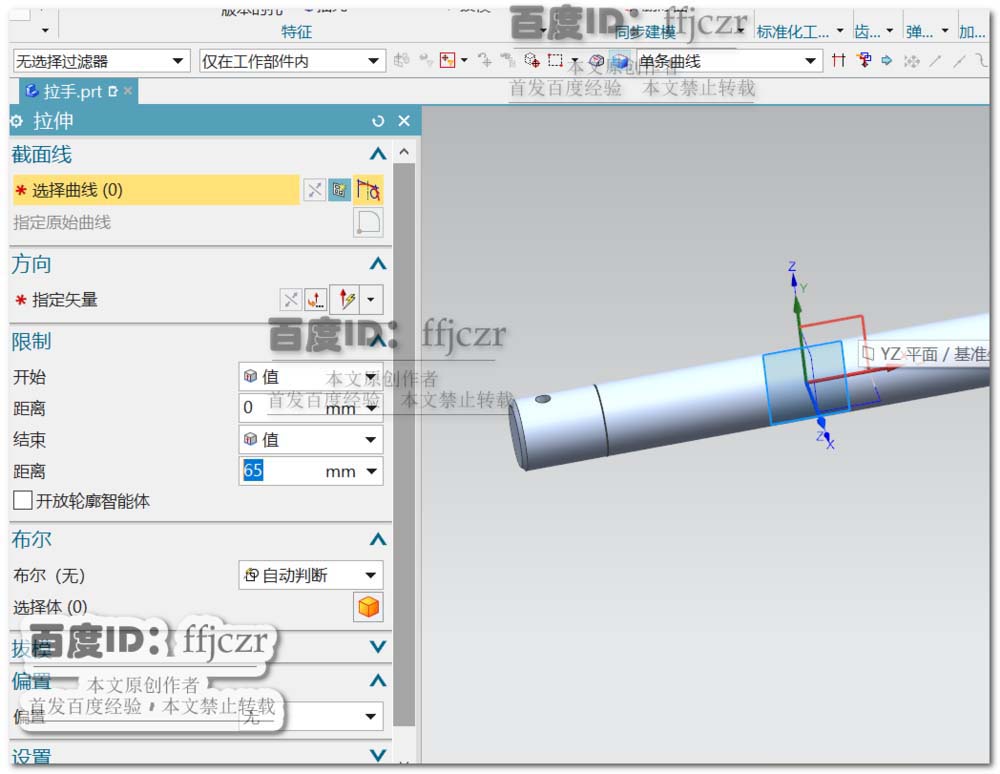

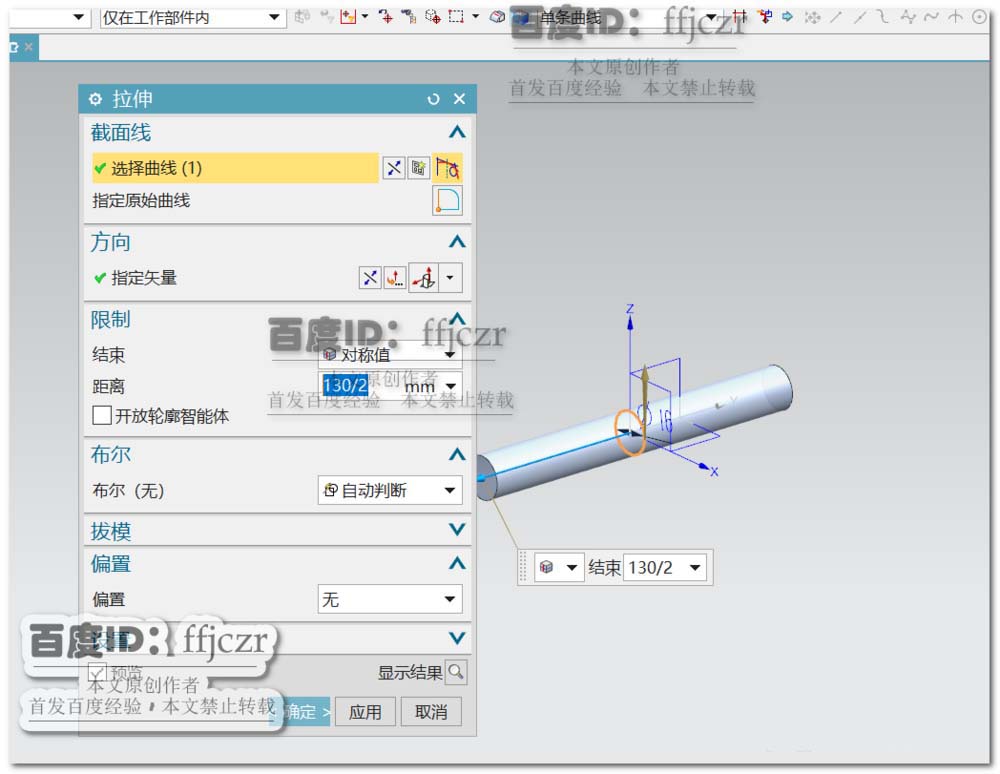

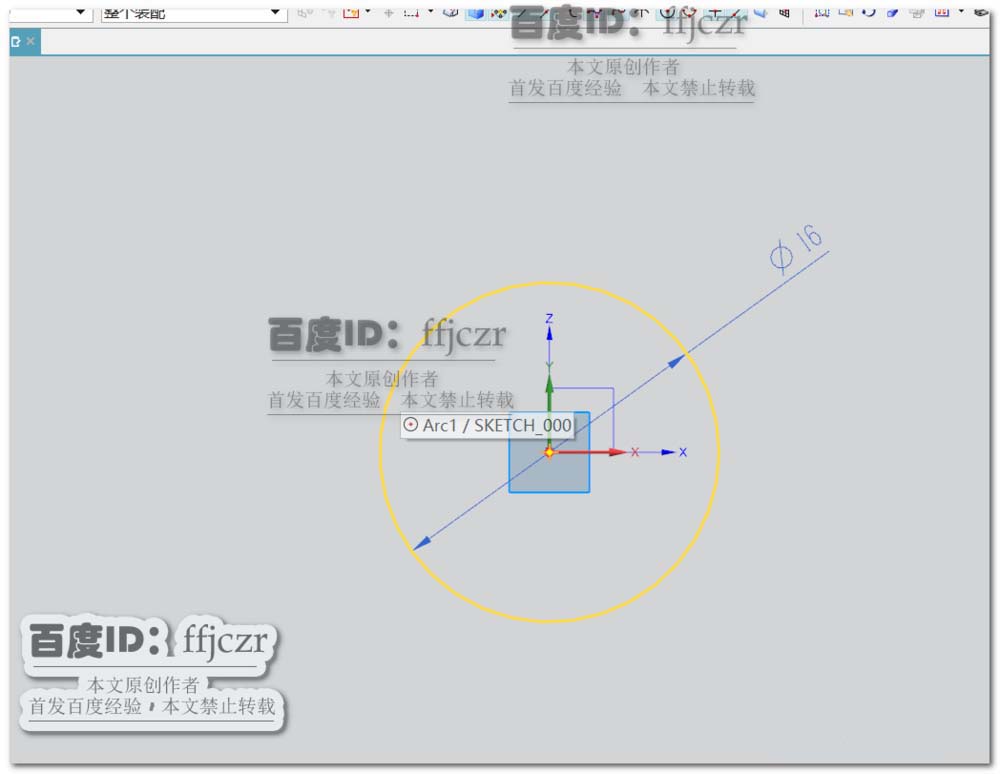

1、选用拉伸命令，以XZ面作为草绘平面；在草绘中以坐标原点为圆心，绘出直径为16的圆。回到拉伸命令，选用结束为对称值，距离为65.确定后即可得到拉手的主体。

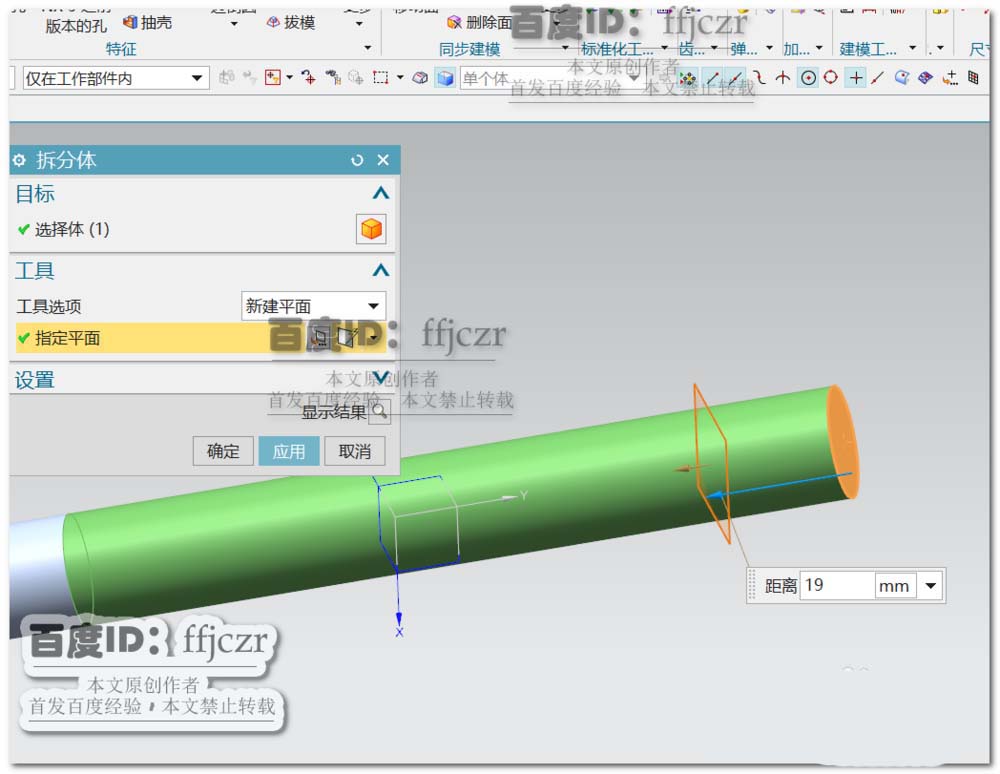

2、选用拆分体命令，将上步创建的圆柱体两端进行拆分；以从距离端面为19CM的面上进行拆分。用倒斜角命令，对拆分后的分割线处进行倒0.1的斜角。

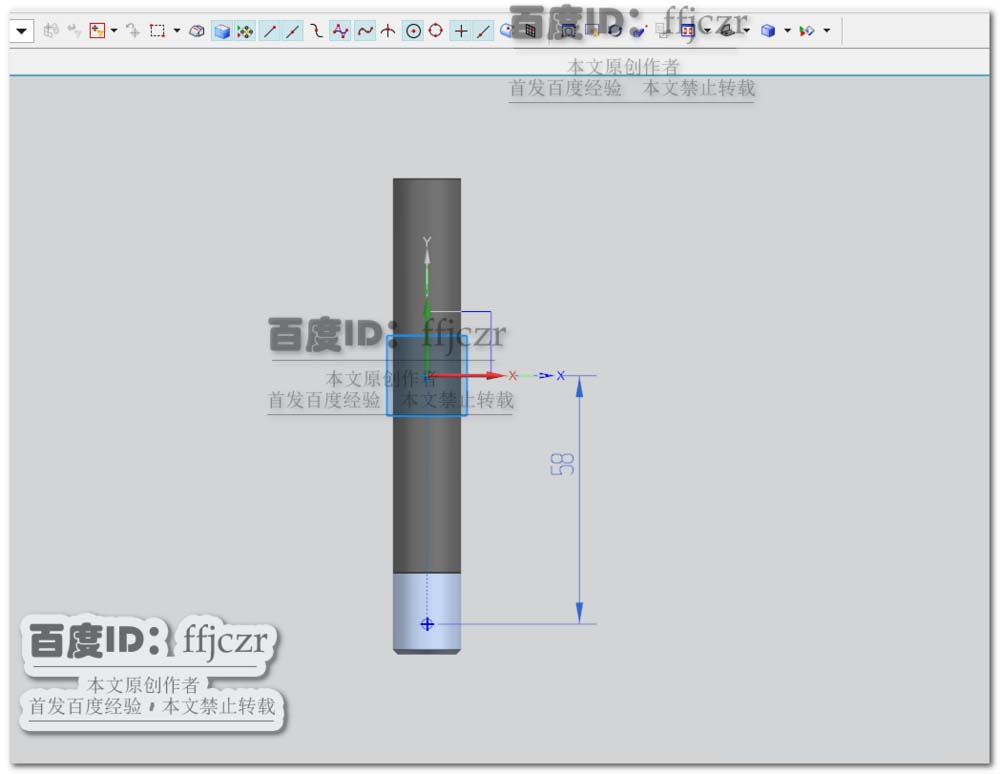

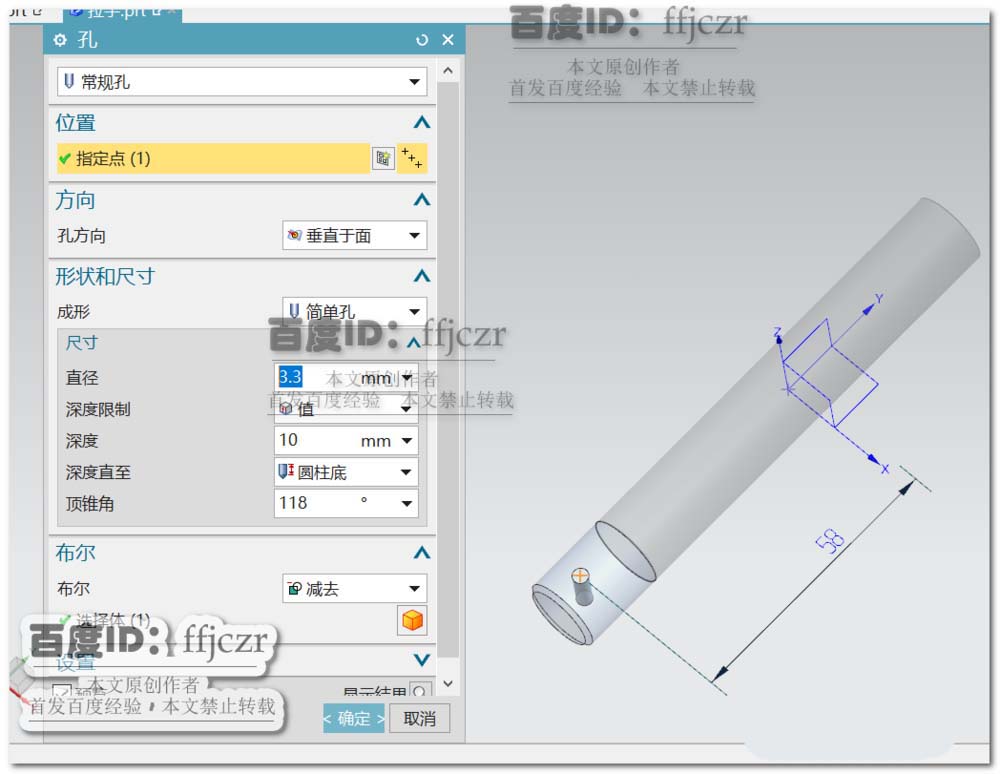

3、选用删除体命令，对上步拆分体其中的一端删除掉；选用开孔命令，从平行于XY面向上距离8CM的平面作为开孔平面。在草绘中绘出一在Y轴上的点且距离X轴为58.开孔的直径为3.3，深度为10.

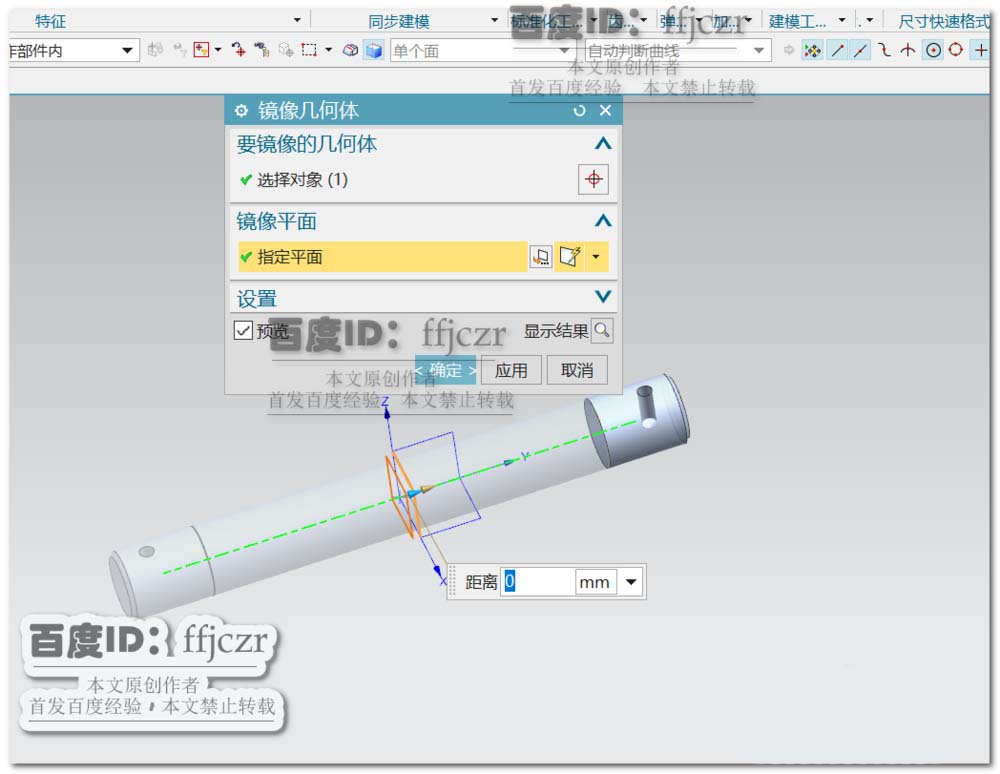

4、选用镜像几何体命令，将开孔的拆分体镜像到另一端。得到完整的拉手主体。

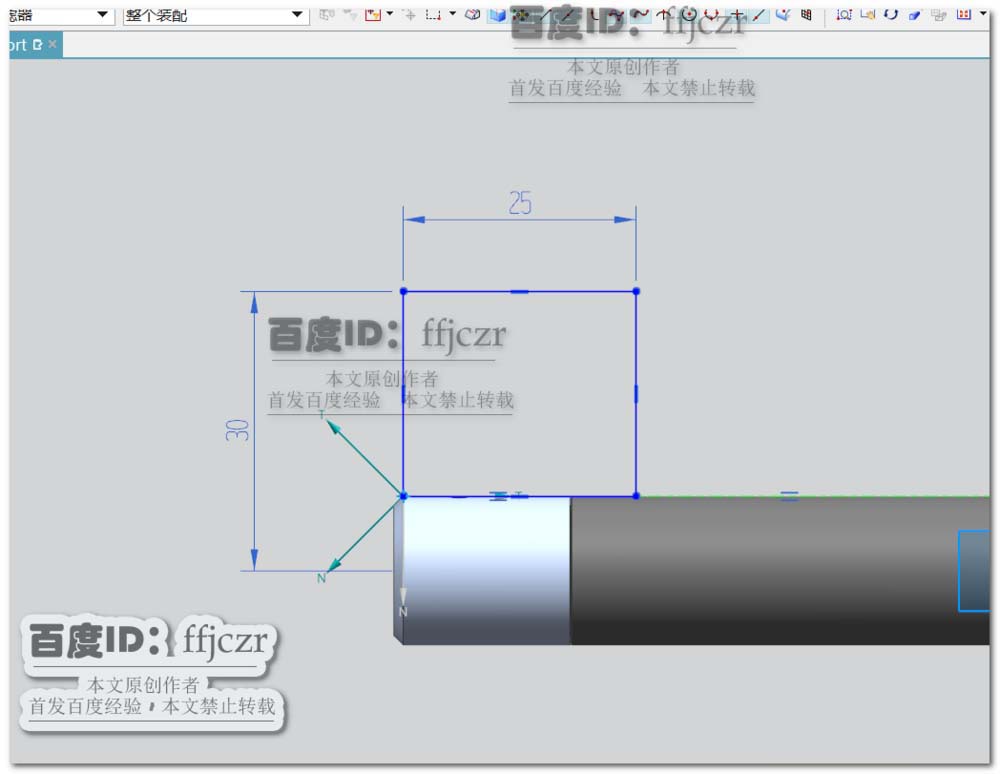

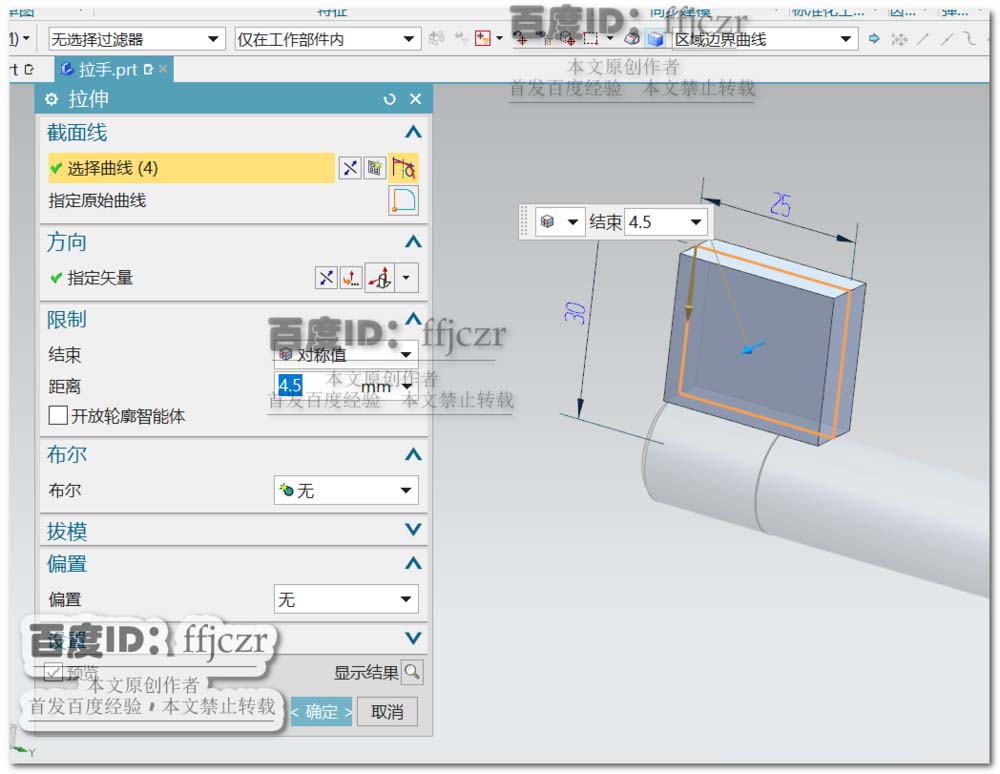

5、以YZ面为拉伸的草绘平面，在草绘中从拆分体倒斜角的点上绘出一封闭多边形；尺寸如图所示。拉伸对话框中，结束方式为对称值，距离为4.5，布尔为无。

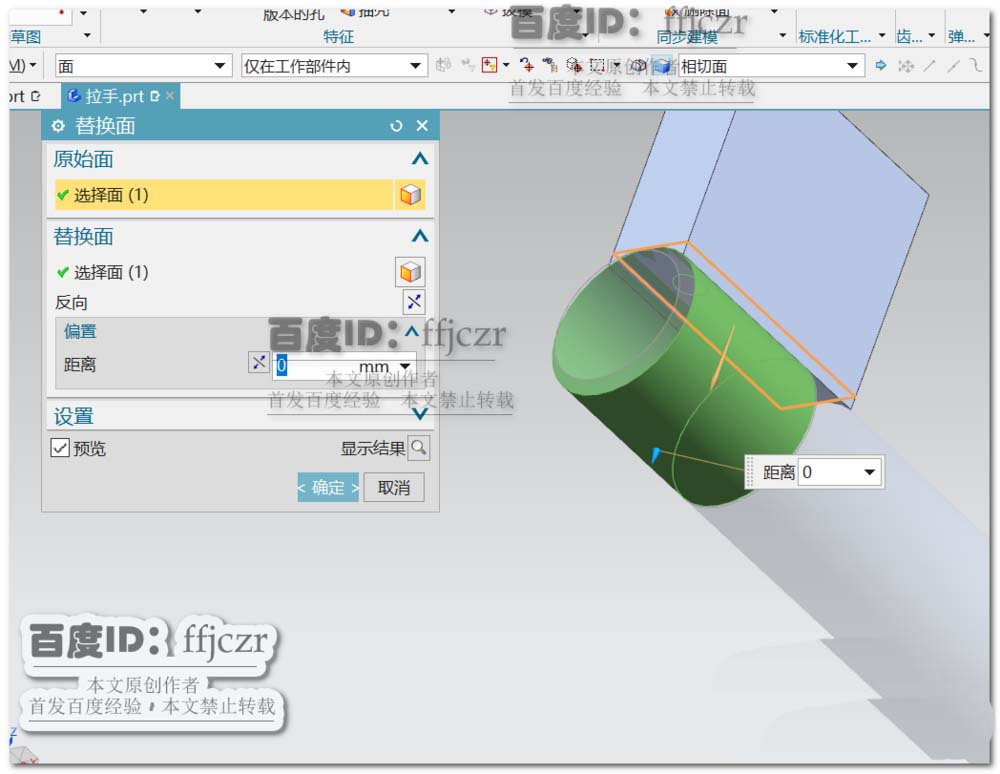

6、选用同步建模中的替换面命令，将上步创建的长方体底面替换成圆柱体的弧面。

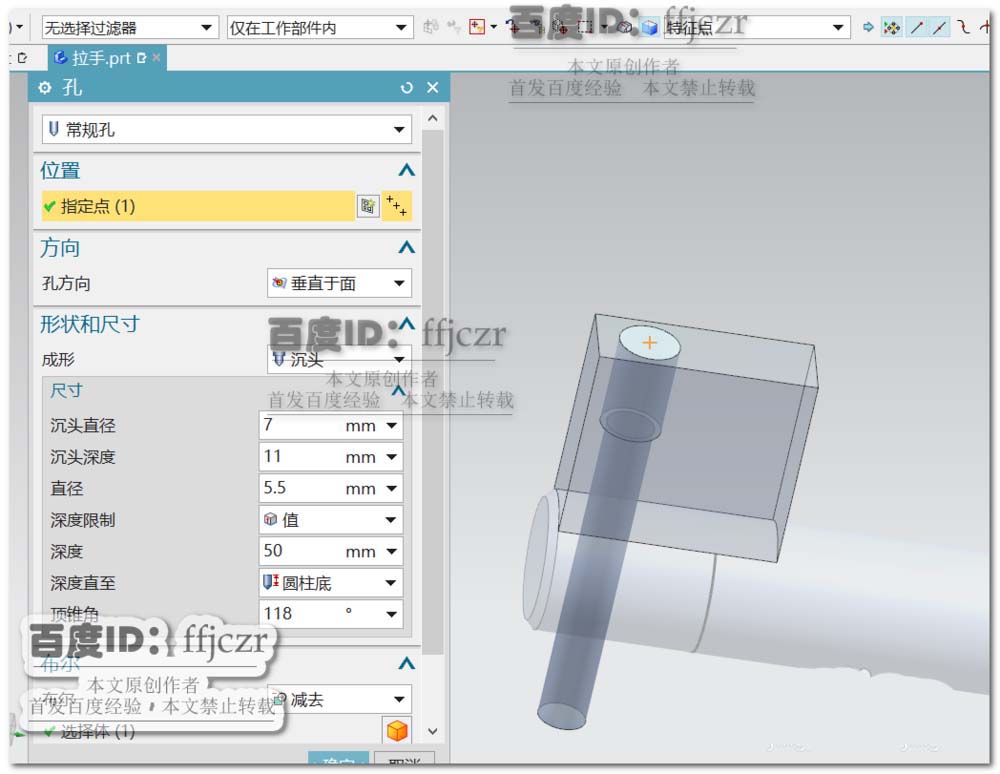

7、选用开孔命令，在第5步创建的长方体上表面进行开孔；在草绘中将定位点约束到圆柱体开孔的圆心上。本次开孔的成形为沉头，沉头直径为7，沉头深度为11，通孔直径为5.5。

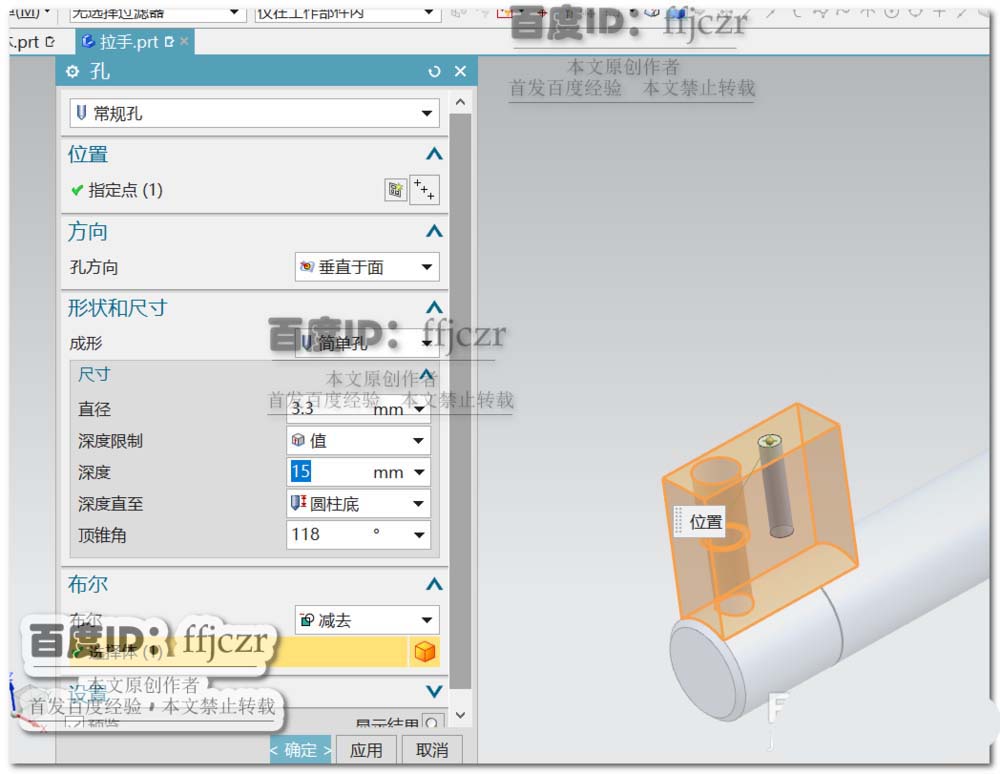

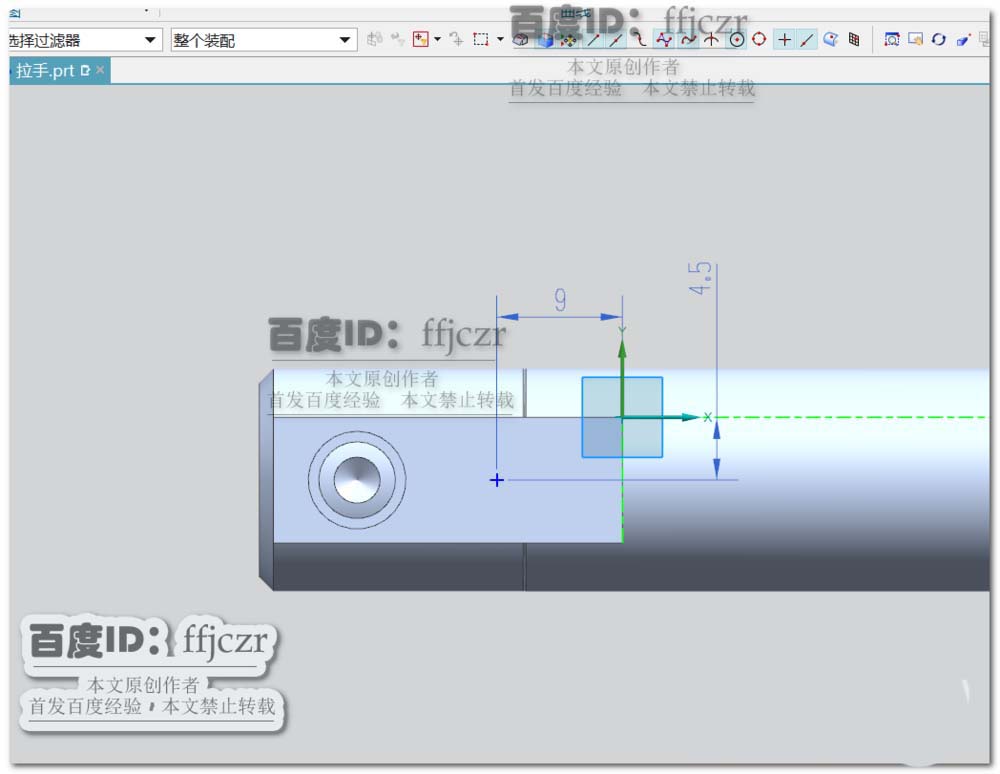

8、继续在长方体上开孔，本次开孔定位点在长方体表面距离长边为4.5，短边为9的位置上。开孔类型为简单孔，直径为3.3，深度为15.

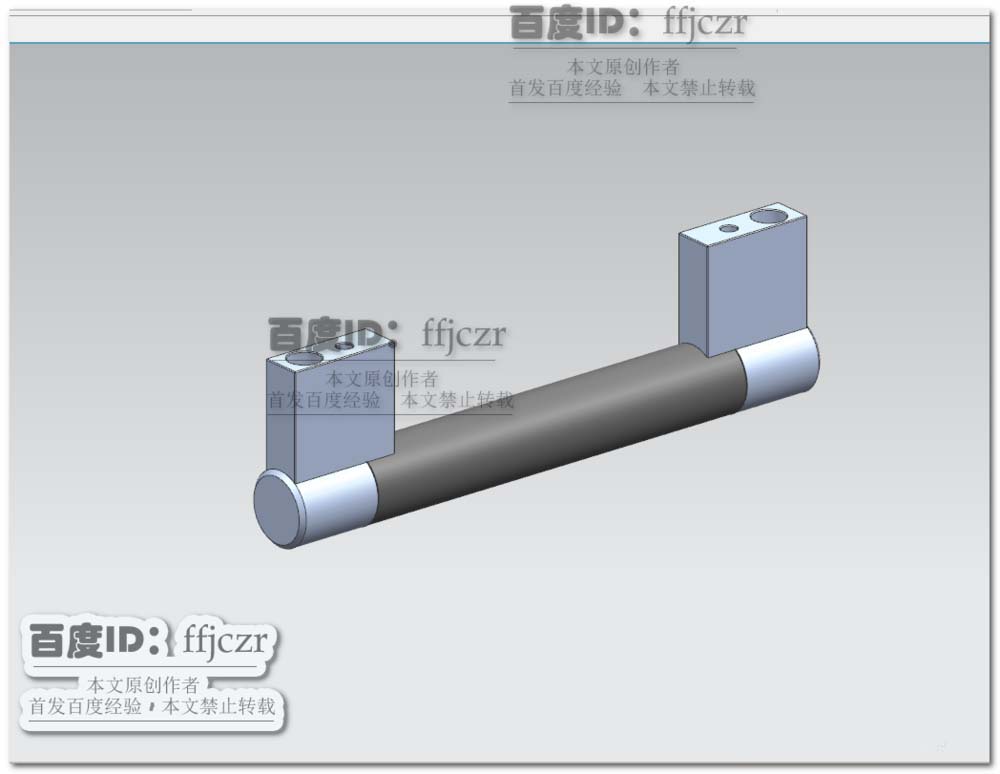

9、选用镜像几何体命令，将创建的长方体，以XZ面镜像到另一端。得到拉手的完整模型。
