想要建模一个模型，就是圆柱体的表面，有着两条缠绕于其上的管道，该怎么建模呢？下面我们就来看看详细的教程。

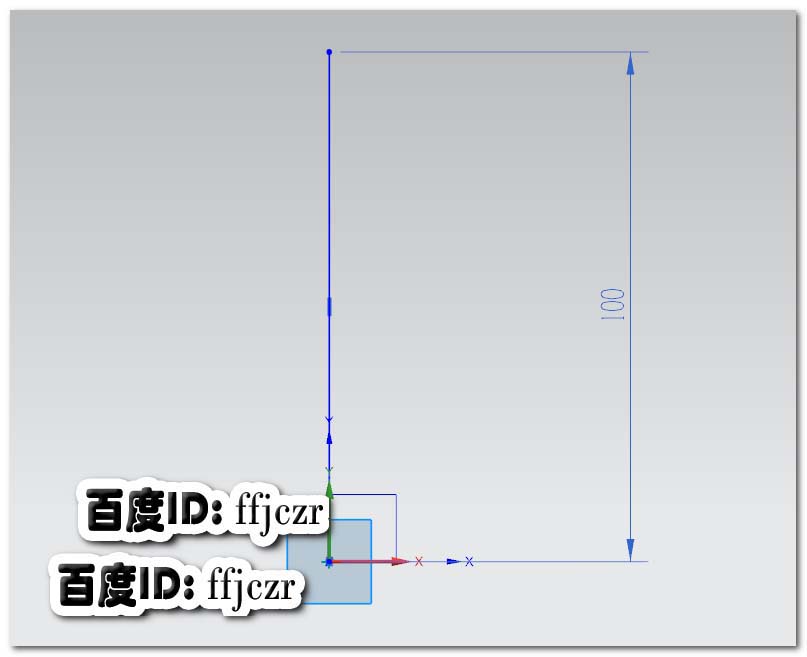

1、选用草图命令，以XY面为草绘平面；在草绘中，以坐标原点为一端点，在Y轴上绘出长为100的直线。
2、回到建模区，选用管命令，路径为上步绘的直线，外径为5，内径为0.确定后即可得到本文的被缠绕圆柱体。

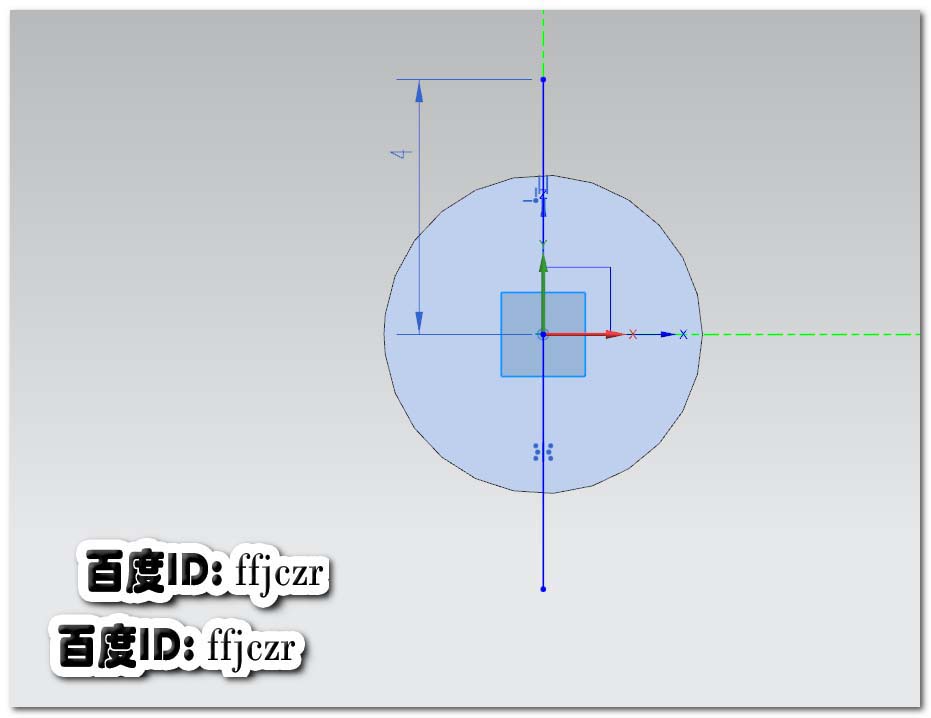

3、选用创建草图，以XZ面为草绘平面；在草绘中以坐标原点为端点向Y轴正向绘一与Y轴共线的直线，长为4；以X轴为镜像中心线，将直线镜像到Y轴的负向上。这二条独立直线就是截面线了。

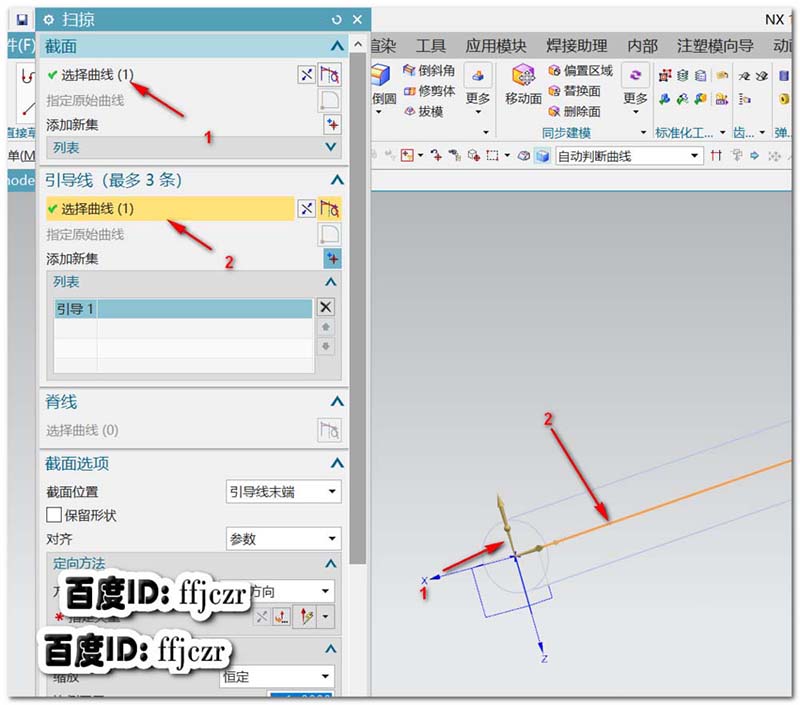

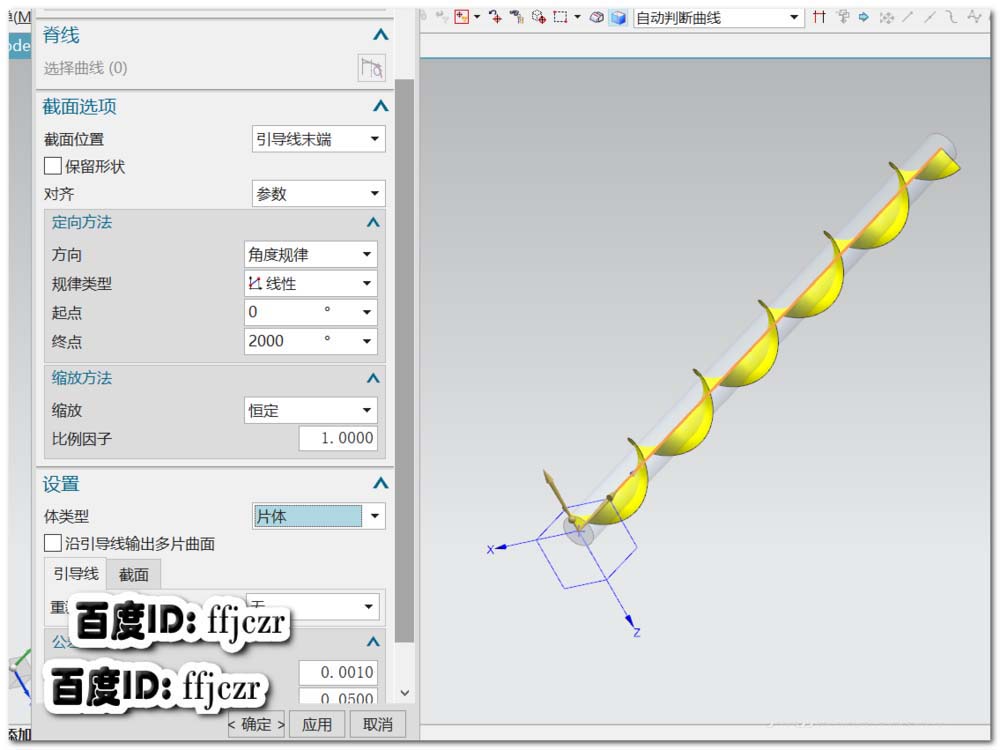

4、选用扫掠命令，将选择模式改为单条直线，选择上步草绘中直线的上部分为截面线；引导线为第一步绘得的草绘直线；将定向方法中的方向改为角度规律，规律类型为线性，起点为0，终点为2000度，体类型为片体。

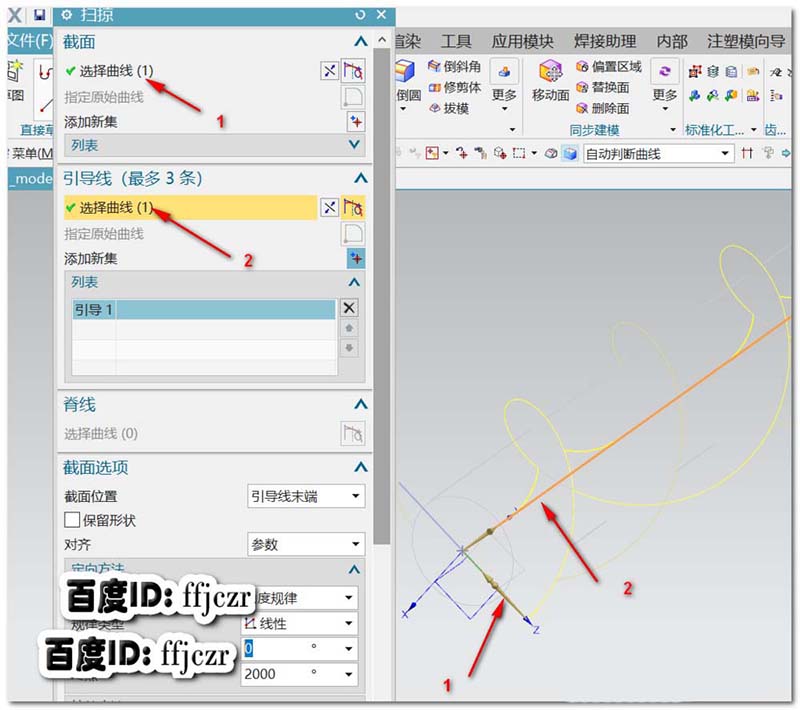

5、选用扫掠命令，选择上步草绘中直线的下部分为截面线；引导线为第一步绘得的草绘直线；将定向方法中的方向改为角度规律，规律类型为线性，起点为0，终点为2000度，体类型为片体。

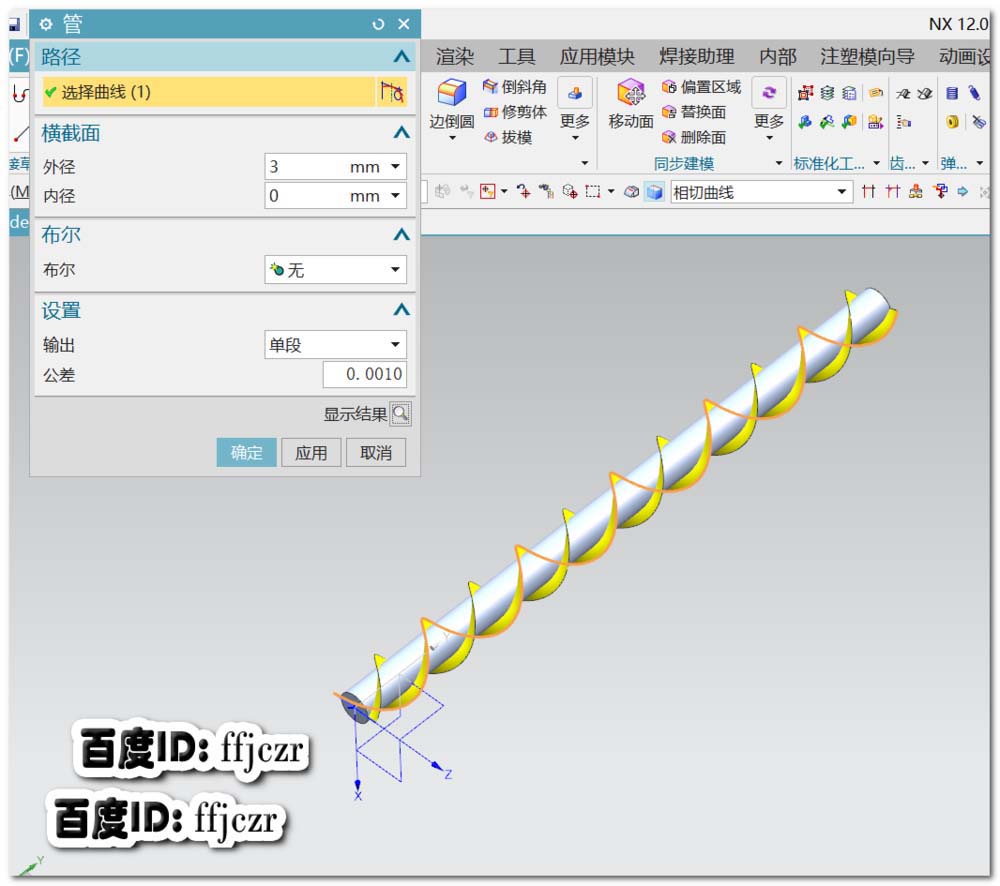

6、选用管命令，路径为上步扫掠得到的片体外边线；外径为3，内径为0；输出为单段。确定后即可得到一条沿着圆柱体缠绕的管道。

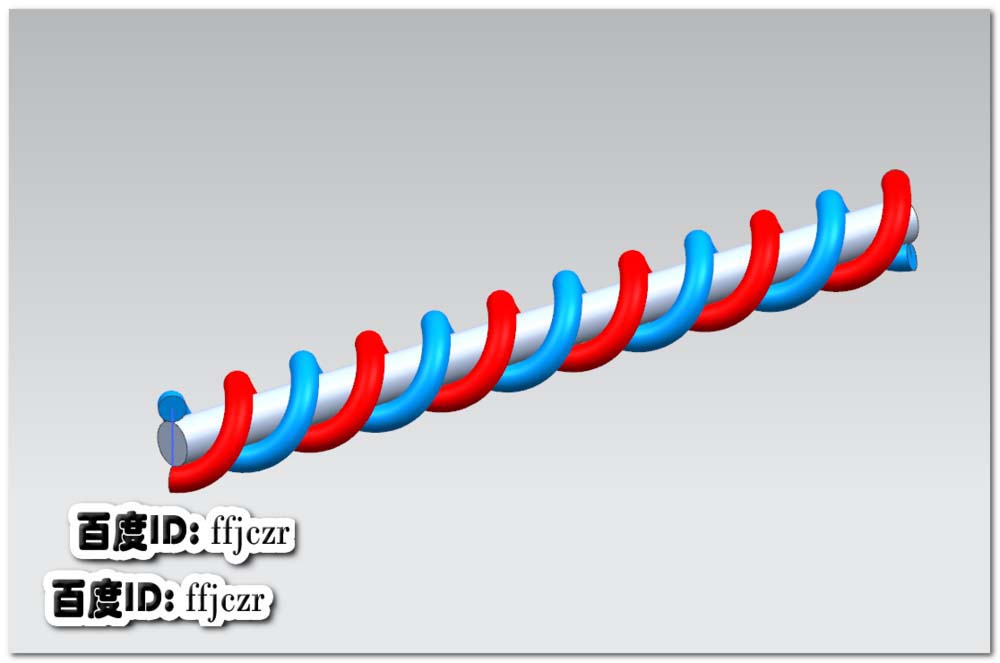

7、管命令，路径为第5步扫掠得到的片体外边线；外径为3，内径为0；输出为单段。确定后即可得到另一条沿着圆柱体缠绕的管道。这样有两条管道缠绕于圆柱体上的造型。创建完成。
以上就是ug创建两条缠绕圆柱体的管道的教程，希望大家喜欢，请继续关注脚本之家。
