proe5.0怎么画心形的茶叶包装的铁盒？

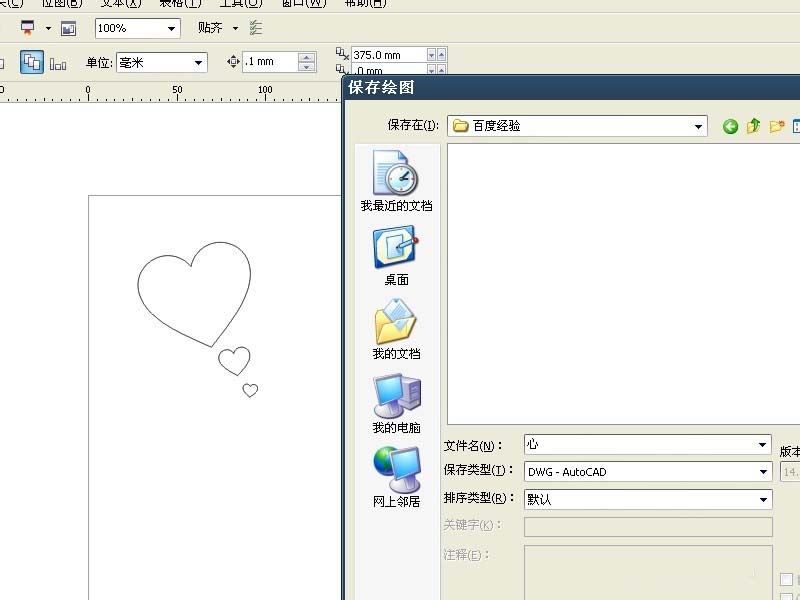

1、在网上找一个心形素材，矢量文件再导出dwg格式。矢量线条尽量删干净。

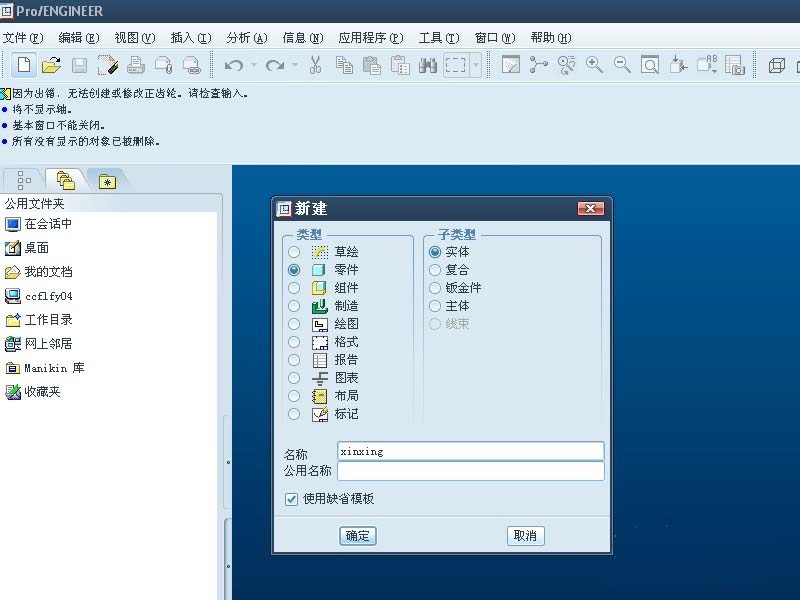

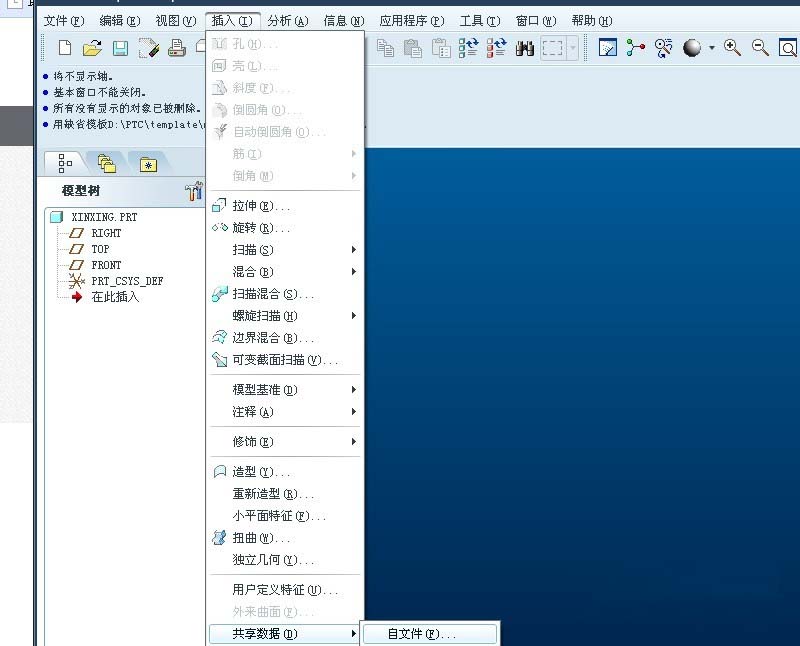

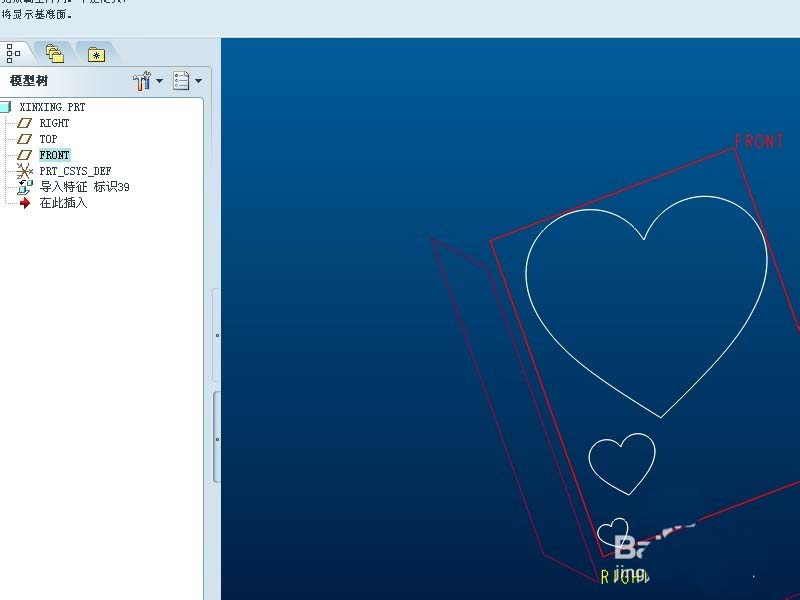

2、在proe5.0里导入矢量心形文件。

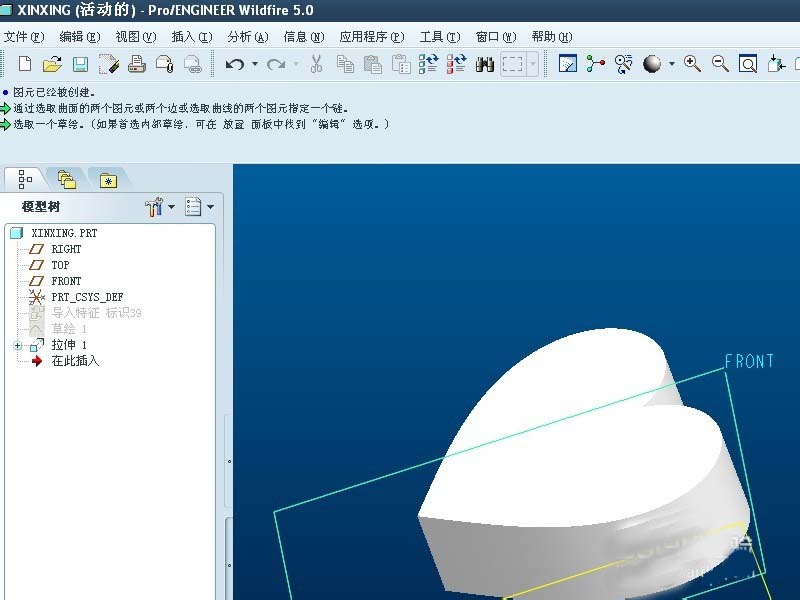

3、使用复制边命令，草绘和拉伸心形文件。

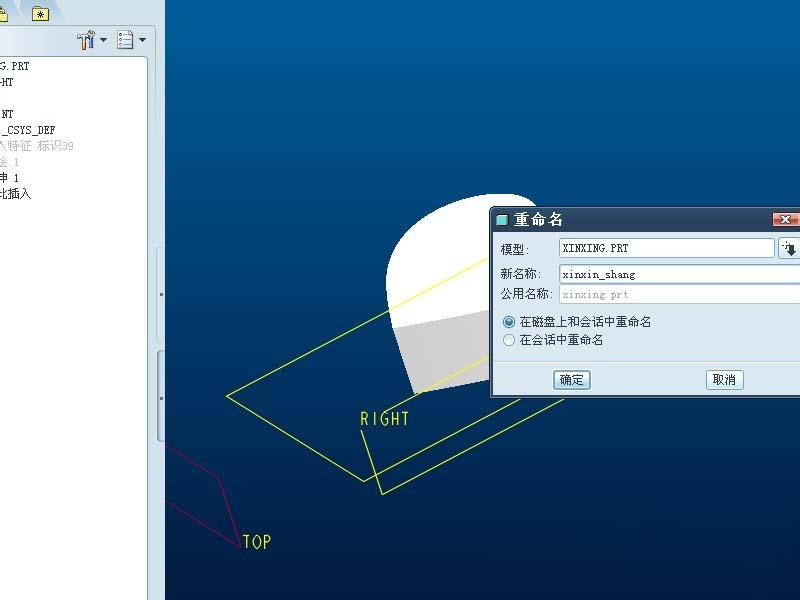

4、重命名心形文件，然后利用拉伸切除上壳。

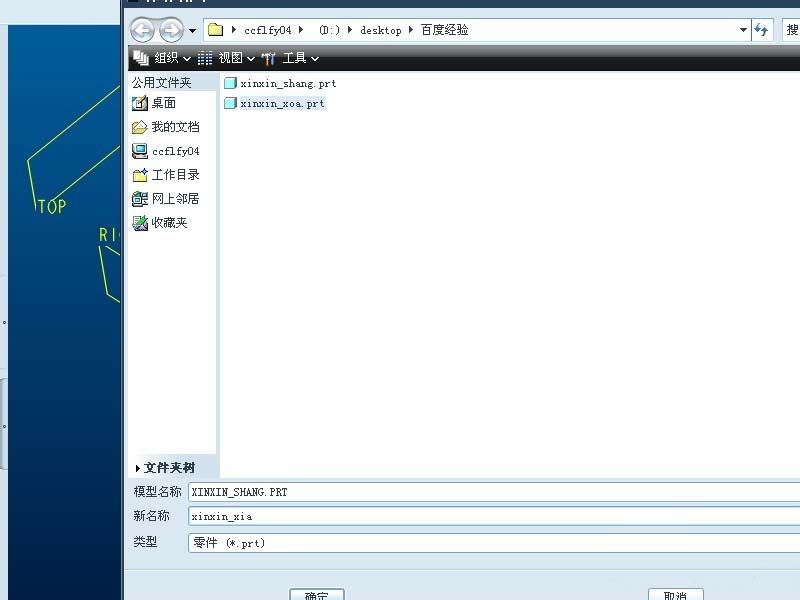

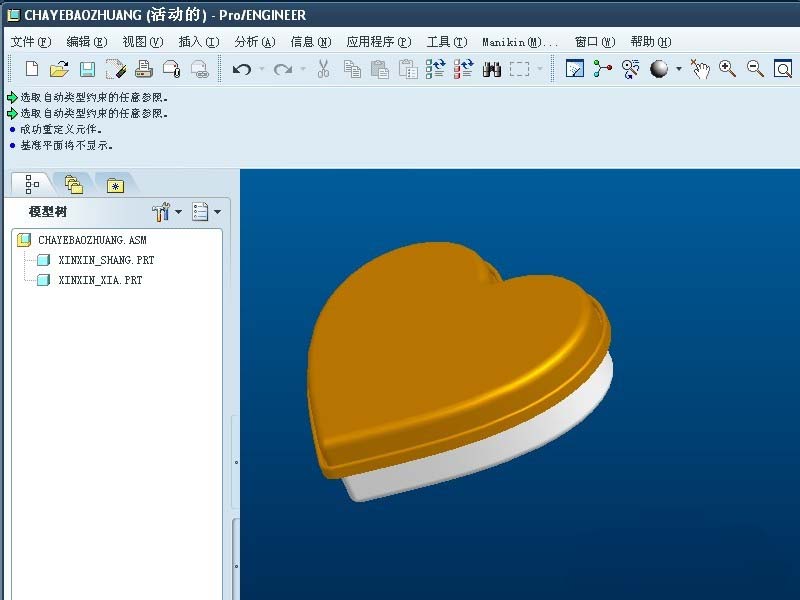

5、保存副本到心形下壳。

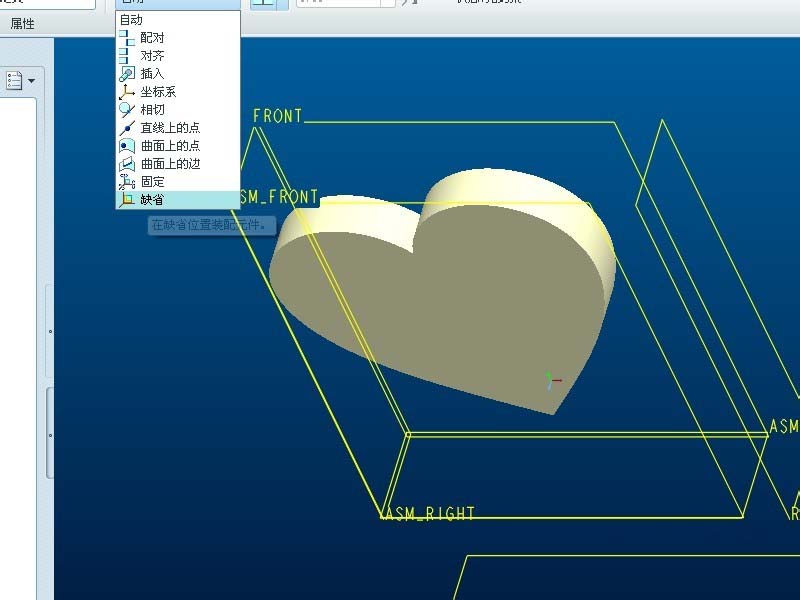

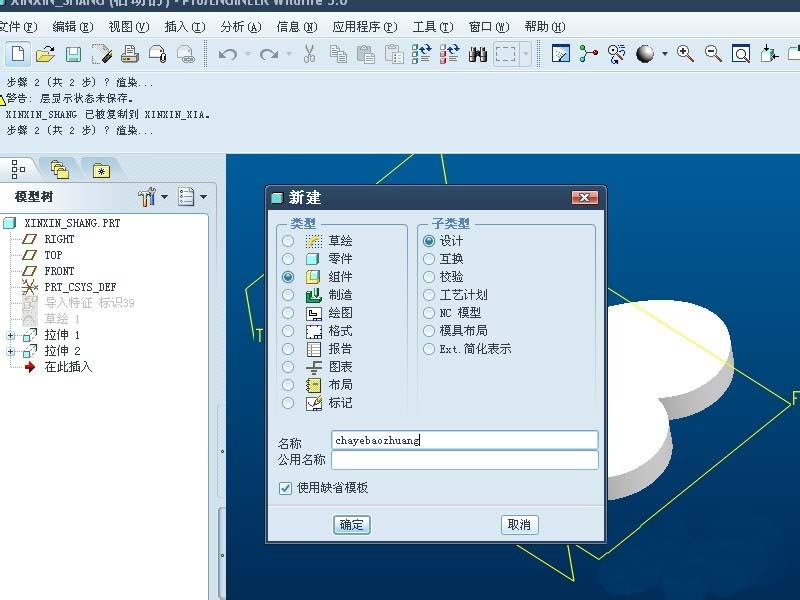

6、新建一个心形组件，然后缺省装配进来上壳。

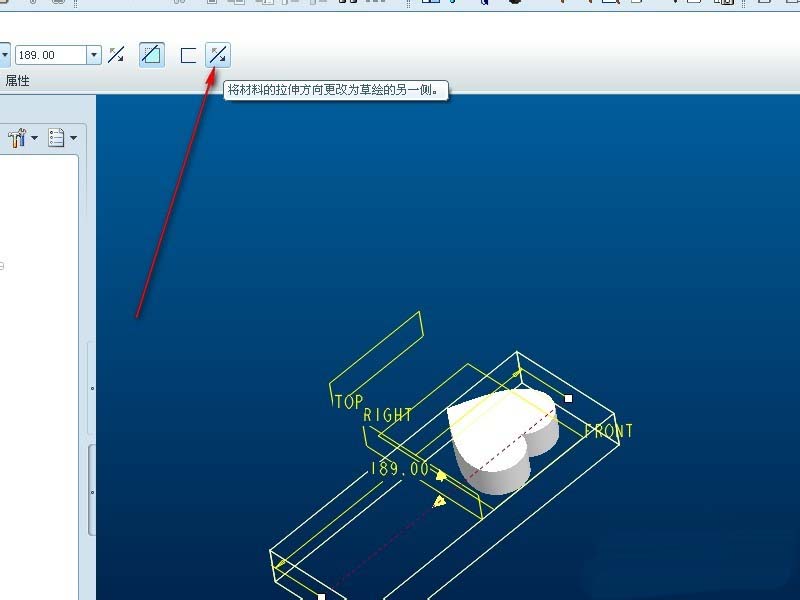

7、更改下壳的方向，同样缺省装配。

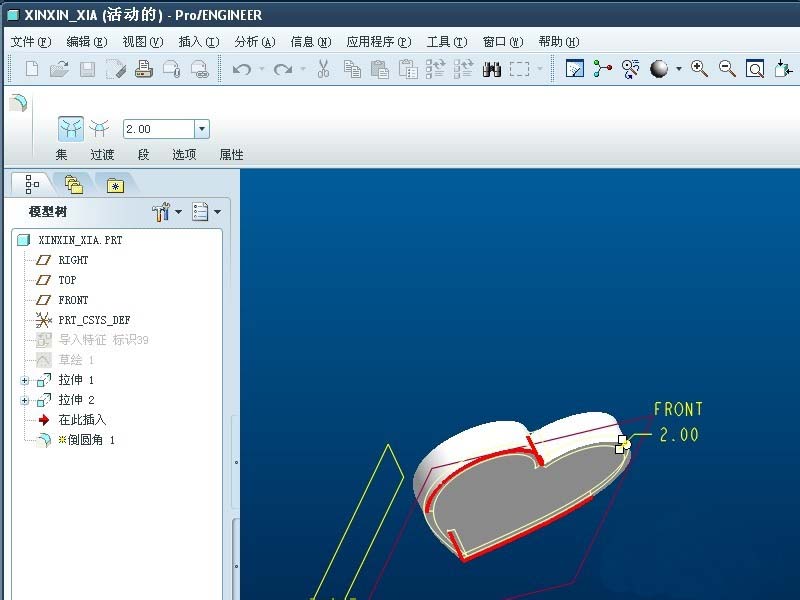

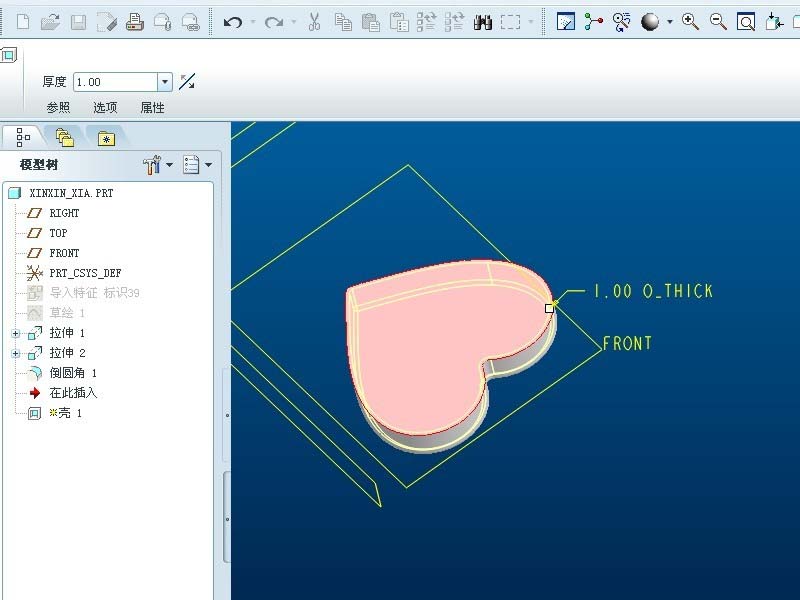

8、对下壳进行倒圆角和抽壳处理。

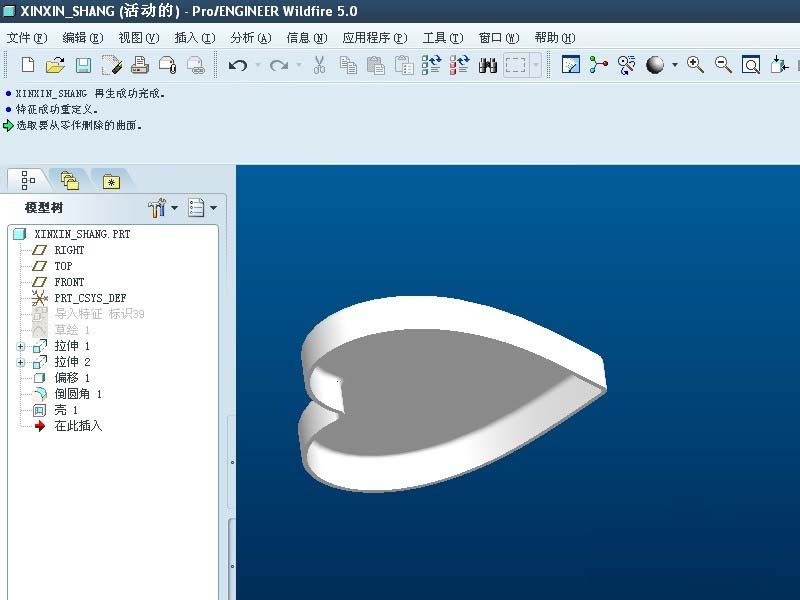

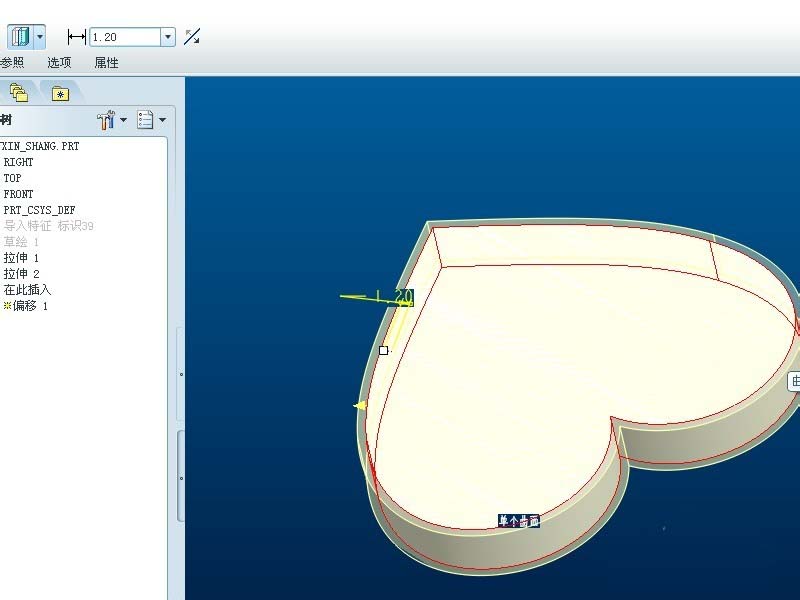

9、对上壳进行倒圆角和抽壳处理，主要要多出一个壁厚出来好装配。

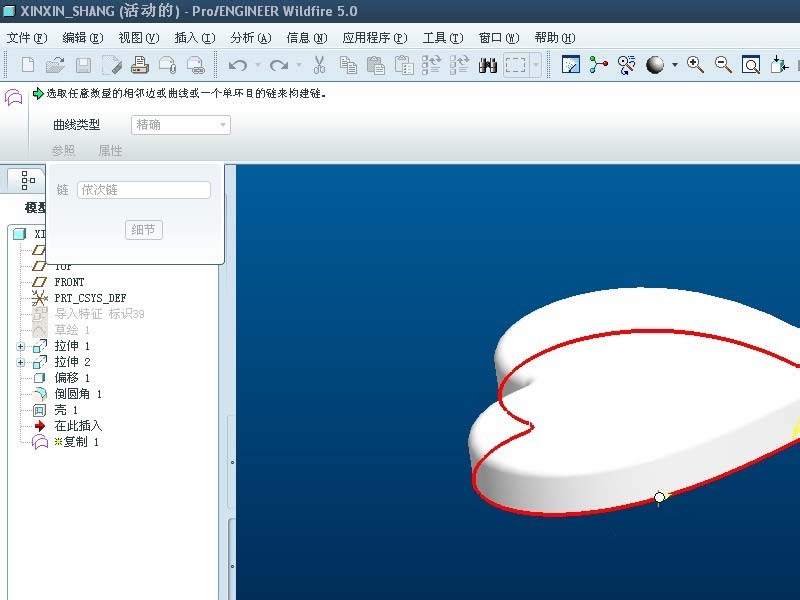

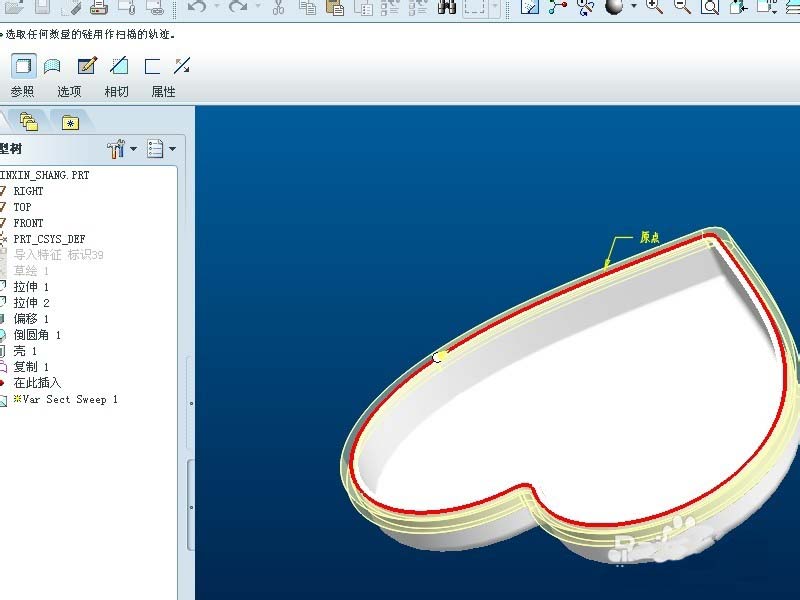

10、复制轮廓线，来构造加强边缘。
