Booch OOD图是面向对象的图，可以更快速地创建类图和对象图，有类、类属性、类关系、对象关系、数据流、同步、简单等。下面利用一个具体的实例说明制作Booch OOD图，操作如下：

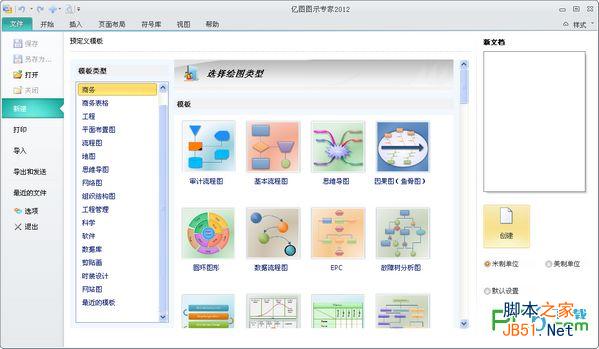

1、打开Edraw Max设计软件，依此“新建--->软件--->Booch OOD”，如下图所示：

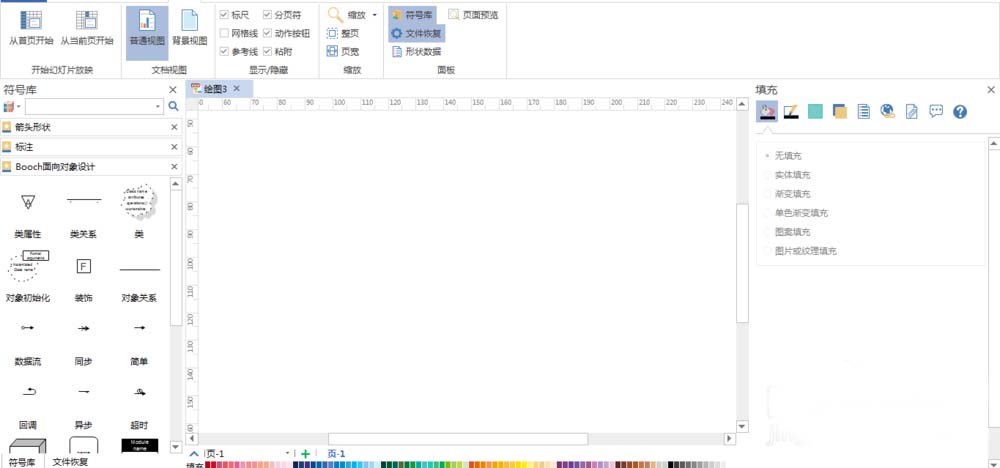

2、创建空白的画布，有箭头形状、标注和Booch面向对象设计，如下图所示：

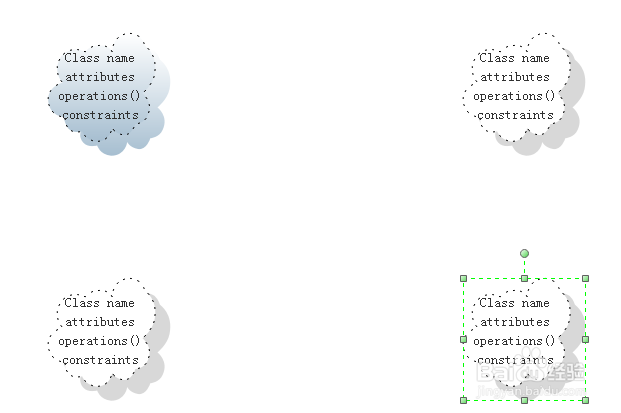

3、拖曳四个类到画布上，并修改类填充色，如下图所示：
4、利用对象关系关联类，将四个类根据上下左右连接起来，如下图所示：
5、利用简单的箭头设置类的方向流向，如下图所示：

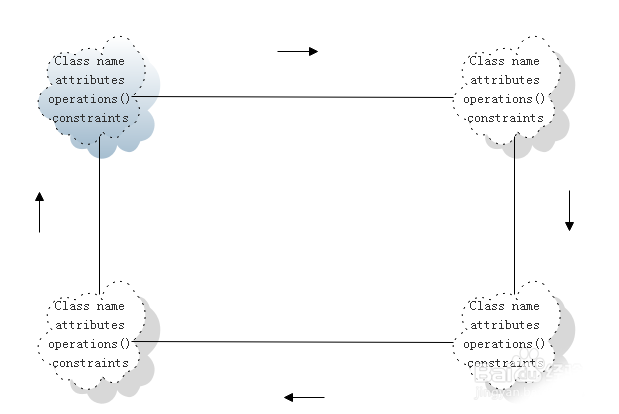

6、再次利用数据流箭头设置逆向流向，设置完毕后预览该模型图，如下图所示：
