在用CAXA绘图的过程中，难免要用到圆弧指令，有些地方需要有弧度的要求。那么如何去根据各种要求来画出所需的圆弧呢？下面我来给大家讲述一下我的经验和技巧。

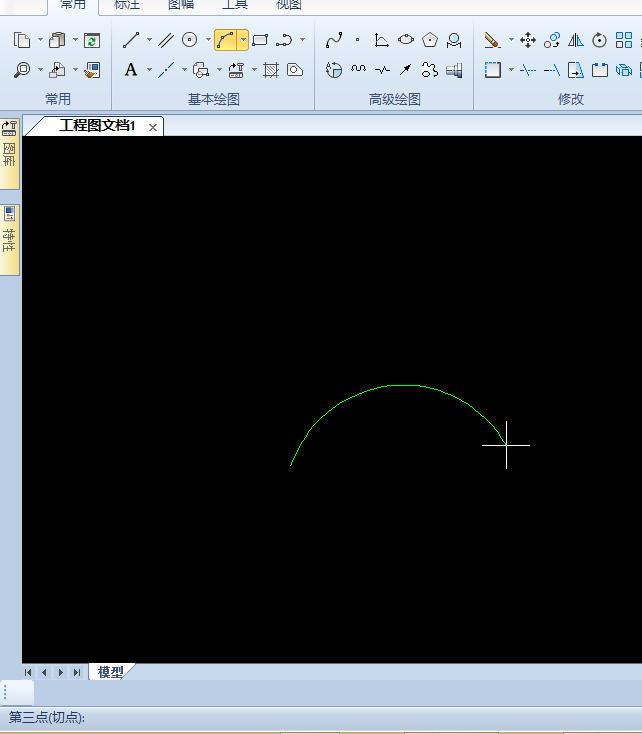

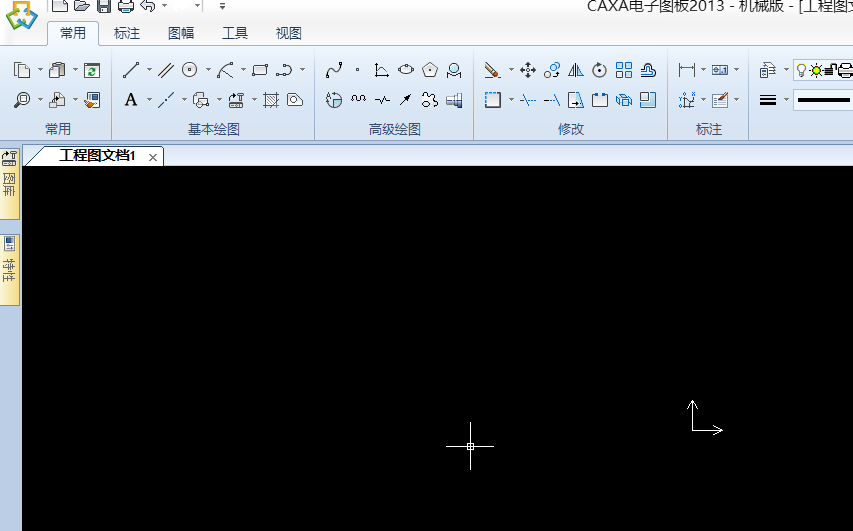

1、首先打开软件，在基本绘图里找到圆弧指令，选取三点画圆弧指令，依次点击所要求的三个点，即可画出。

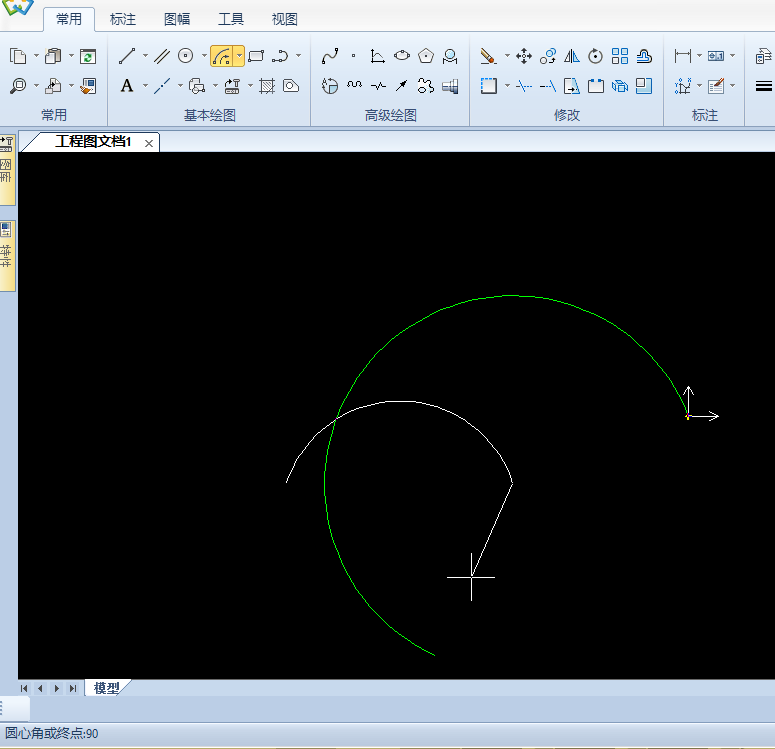

2、是圆心，起点，圆心角画出其圆弧，依次点击圆心，起点，然后在左下角输入圆心角，这里已90度为例如图。

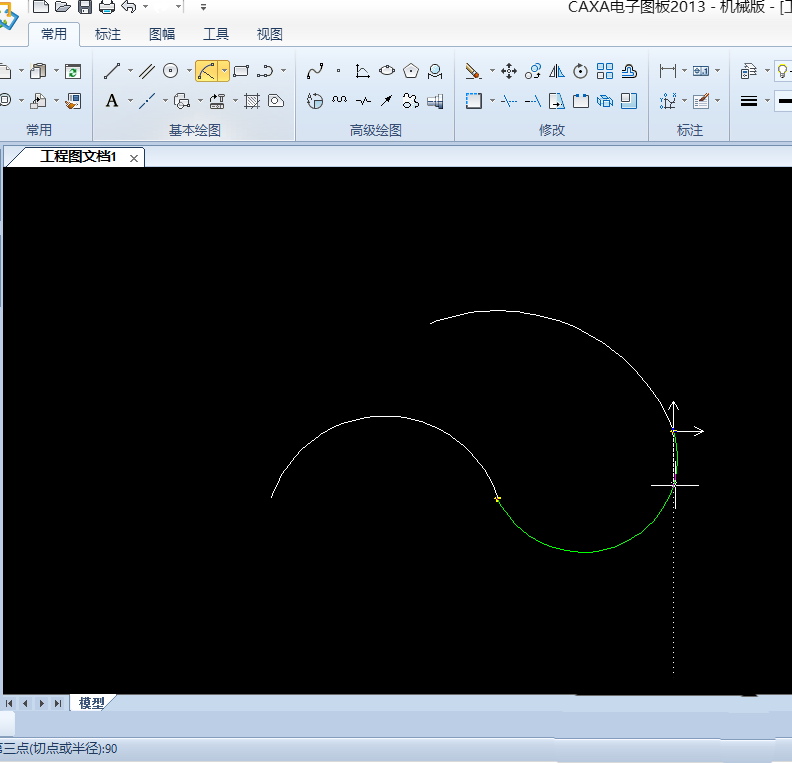

3、是两点加半径画出其圆弧，依次点击两点，然后在左下角输入半径，这里已90为半径如图。

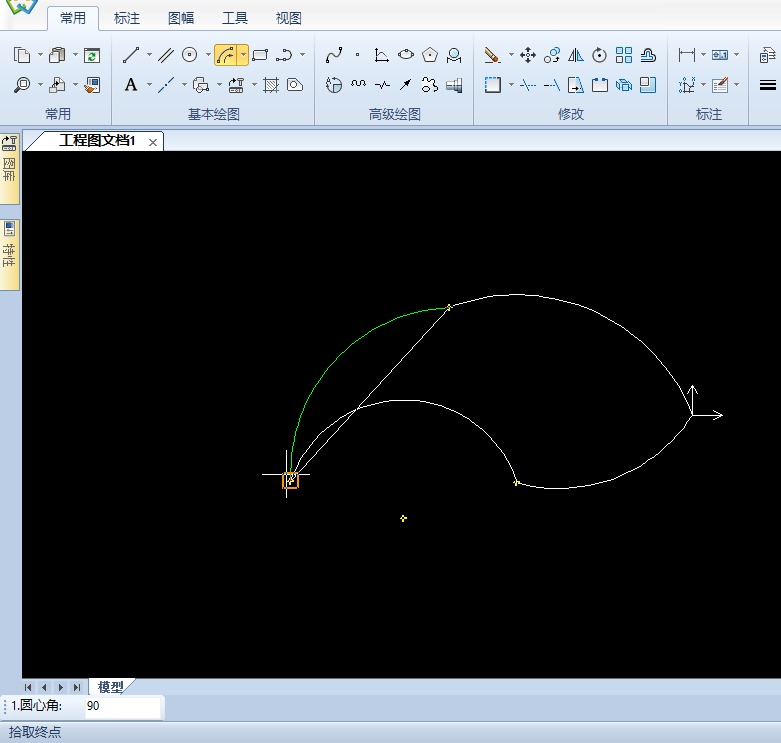

4、是起点，终点，圆心角画圆弧，方法和第二种差不多，可参考第二种方法。

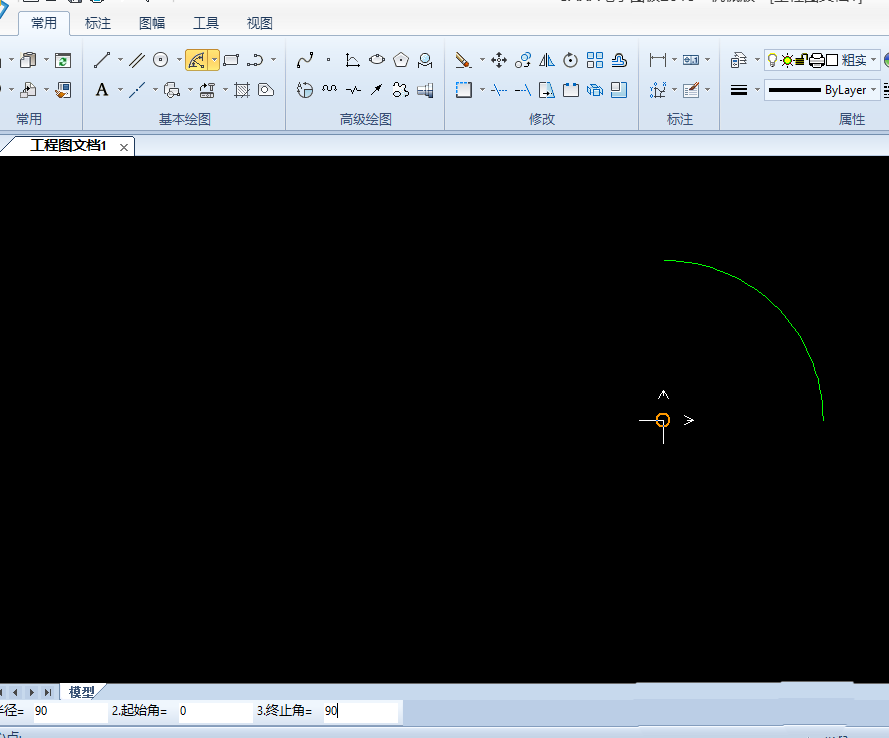

5、是半径，起始角，终止角画圆弧。在左小角输入所要求的值即可画出。下图已半径90，起始角0度，终止角90度为例。

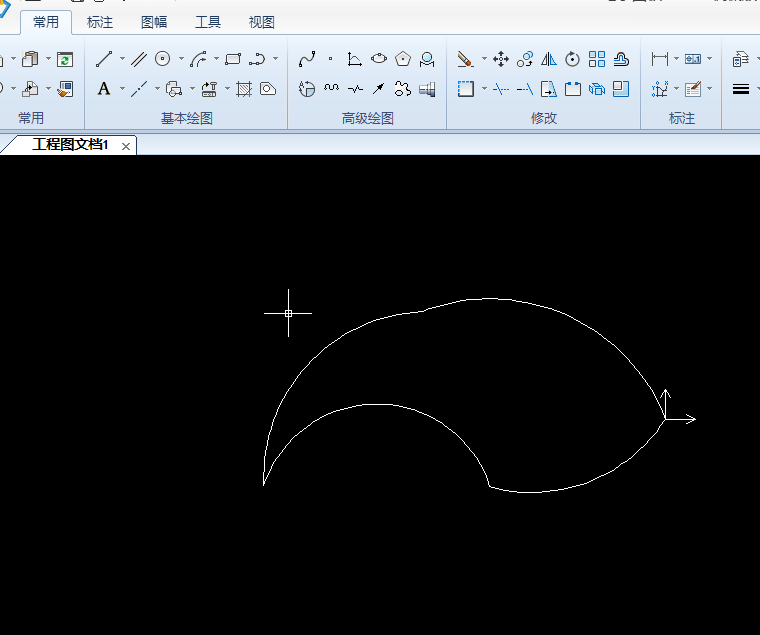

6、通过上述的5种方法我画出了下面的一幅图，也是由各种圆弧所组成的。大家可以根据此来练习一下，熟练熟练。
