随着3D打印时代的到来，简易物品可以即时打印制作。该经验详细介绍使用Solidworks创建奶瓶的三维模型，可以零基础仿做。
1、打开Solidworks，选择[零件]图标，新建文件。

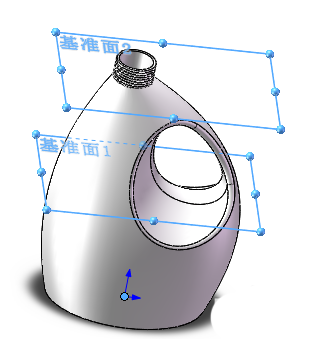

2、插入基准面。单击[参考几何体]，选择展开菜单栏中的[基准面]选项，弹出[基准面]对话框，选取[上视基准面]为第一参考，[偏移距离]设为100mm，单击[确定]生成[基准面1]；继续创建基准面，选取[基准面1]为第一参考，[偏移距离]设为90mm，单击[确定]生成[基准面2]。

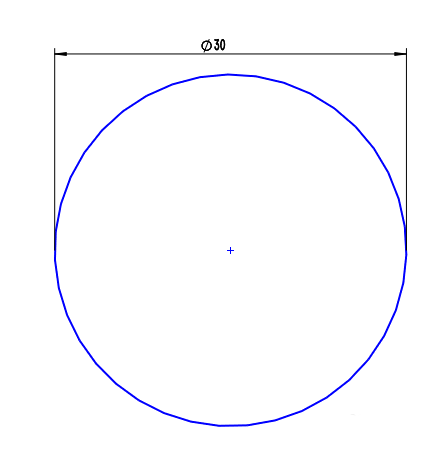

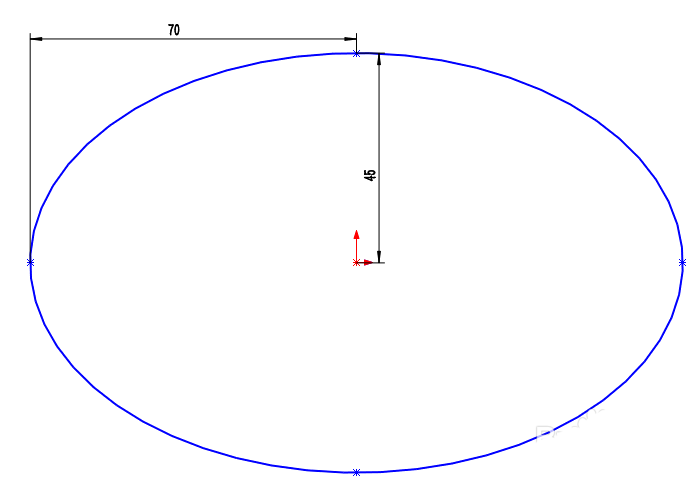

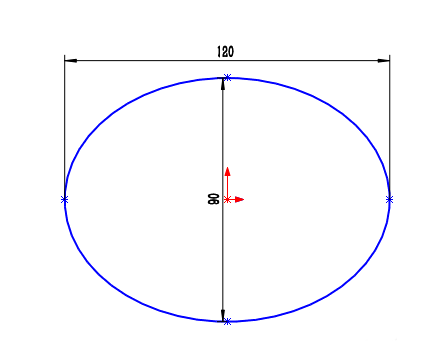

3、绘制草图。在[上视基准面]上绘制一个椭圆；在[基准面1]上绘制另一个椭圆；在[基准面2]上绘制一个圆。

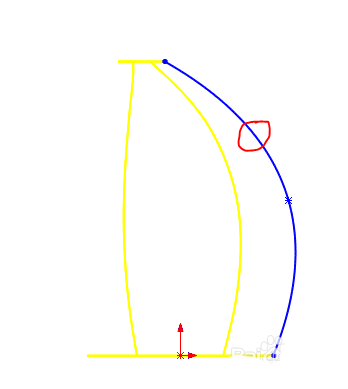

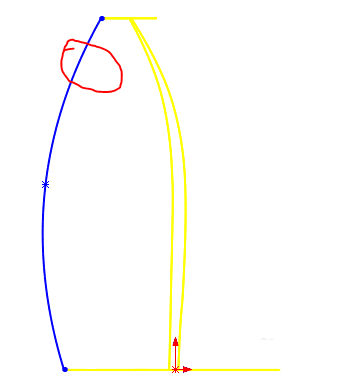

4、绘制左右侧放样引导线。选择[前视基准面]新建草图，用[样条曲线]命令，绘制左侧放样引导线1，完成后退出草图；重复上述操作，绘制右侧放样引导线2。

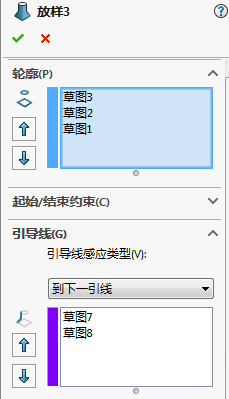

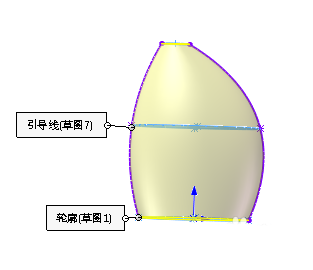

5、放样处理。单击[特征]面板上的[放样/凸台基体]，轮廓依次选取圆,中间椭圆,底部椭圆,引导线选取步骤4中的两条引导线，单击[确定]生成放样特征。

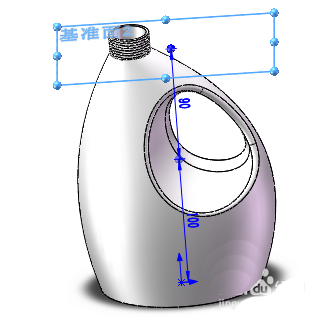

6、创建基准面。单击[参考几何体]，选择展开菜单栏中的[基准面]选项，弹出[基准面]对话框，选取[前视基准面]为第一参考，[偏移距离]设为25mm，单击[确定]生成[基准面3]；重复操作，继续创建[基准面4]。

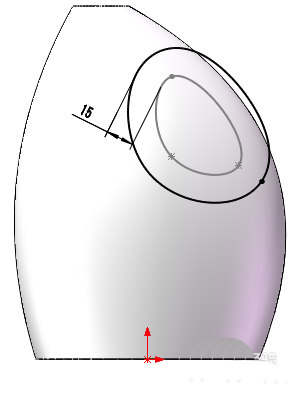

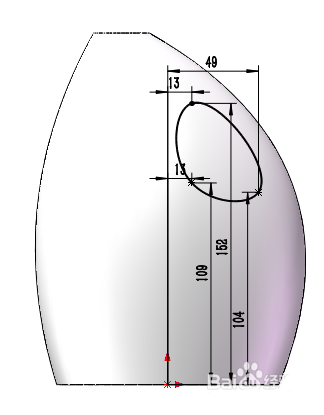

7、绘制草图。在[前视基准面]上绘制含3个控制点的闭合样条曲线，尺寸如下所示。
8、等距处理。在[基准面3]上新建草图，单击[草图]面板上的[等距实体]按钮，选取步骤7所绘轮廓为实体源，设置等距距离15mm，单击[确定]按钮，生成等距线，然后退出草图；在[基准面4]上新建草图，单击[草图]面板上的[等距实体]按钮，选取上述等距线为实体源，设置等距距离15mm，单击[确定]按钮，生成等距线，然后退出草图。

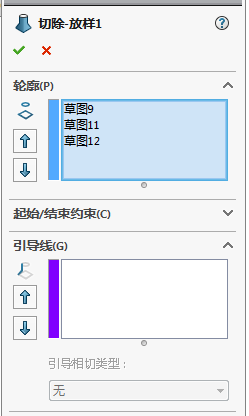

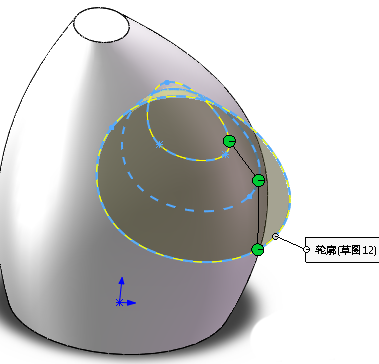

9、放样切割处理。转到[特征]面板，单击[放样切割]按钮，[轮廓]依次选取步骤7和8所创建的草图（注意选取顺序），单击[确定]按钮生成放样切除特征

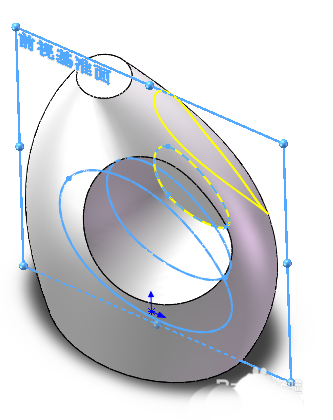

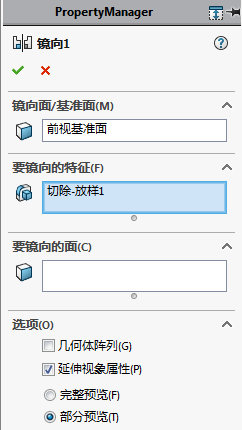

10、镜像处理。单击[特征]面板上的[镜像]按钮，弹出[镜像]对话框，镜像面选取[前视基准面]，要镜像的特征选取上一步创建的[切除放样]特征，单击[确定]按钮，完成镜像。

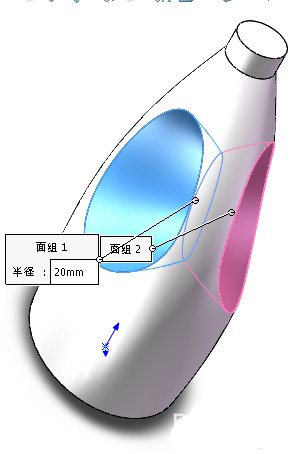

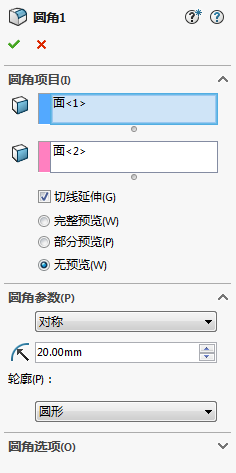

11、单击[圆角]按钮，在对话框中，[圆角类型]选择[面圆角]，[圆角半径]设为20mm，然后选择步骤10镜像后的两个镜像面，单击[确定]按钮，生成圆角特征。

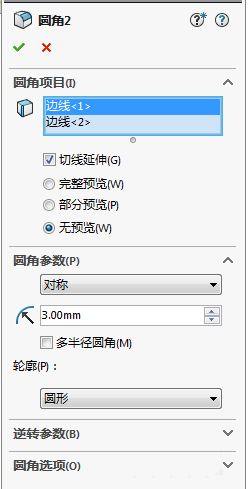

12、再次单击[圆角]按钮，[圆角类型]选择[等半径]圆角，[圆角半径]设为3mm，然后选择镜像特征与瓶身外表面的交线，单击[确定]按钮，生成圆角特征。

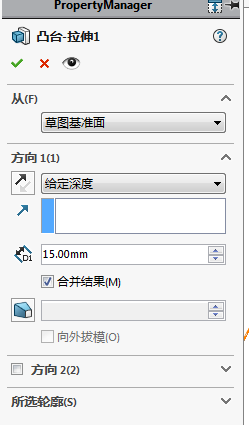

13、选择瓶体顶面为基准面，绘制草图——单击[转换实体引用]按钮，然后选取该面为转换对象，单击[确定]按钮，生成一个圆，完成后不必退出草图，单击[拉伸凸台/基体]按钮，拉伸深度为15mm，拉伸方向向瓶外，单击[确定]按钮，生成瓶口凸台特征。

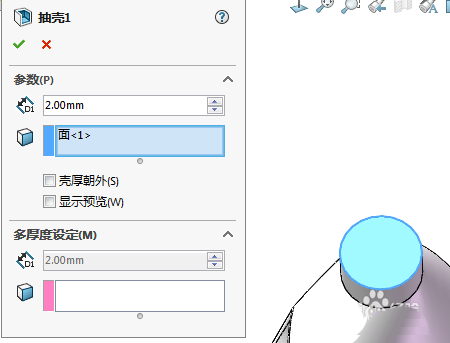

14、单击[抽壳]按钮，对话框中要移除的面选择瓶口上表面，[抽壳厚度]为2mm，单击[确定]按钮，生成[抽壳]特征。

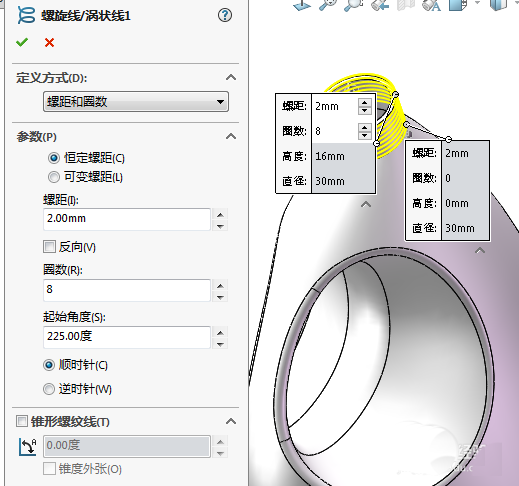

15、从菜单栏中选择[插入]/[曲线]/[螺旋线]命令，弹出[螺旋线]对话框，选择[基准面2]为草绘平面，绘制一个圆。退出草图，弹出[螺旋线]对话框，设置参数如下图所示，单击确定按钮，完成螺旋线。

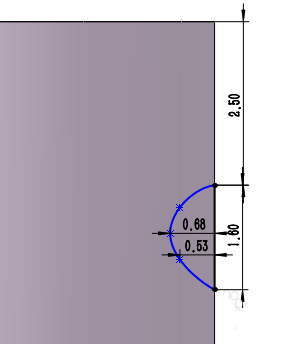

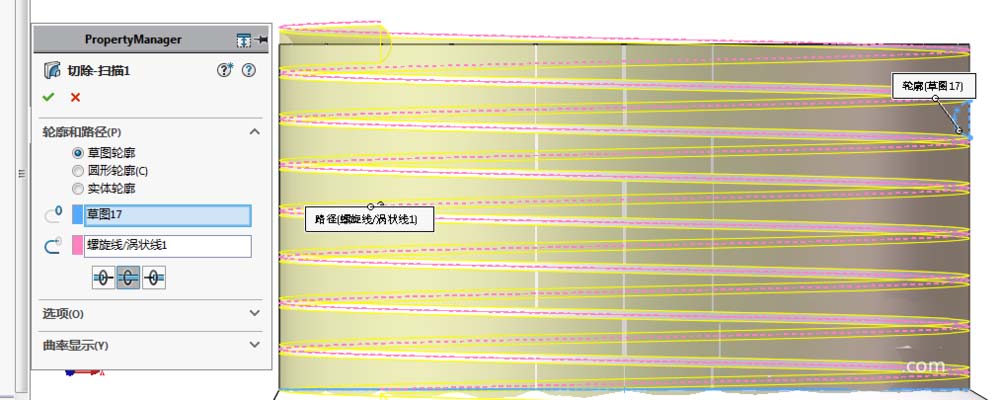

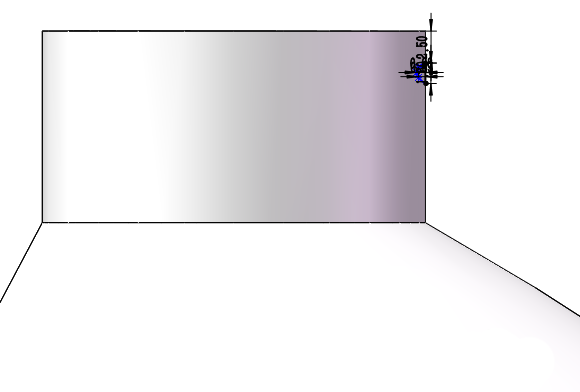

16、选择[前视基准面]为草图平面，绘制如下草图，单击[切除-扫描]按钮，在对话框中，将[轮廓]选择上一步创建的草图，[扫描路径]选择[螺旋线]。单击[确定]按钮完成扫描切除，生成瓶口的螺旋线切槽。
