今天我们整理了用SolidWorks正版软件画海豚的solidworks教程，呼吁保护珍稀动物。

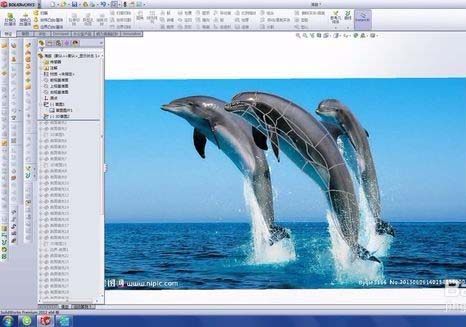

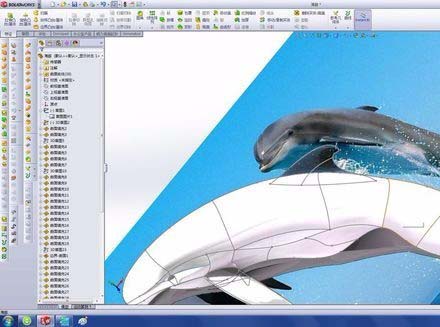

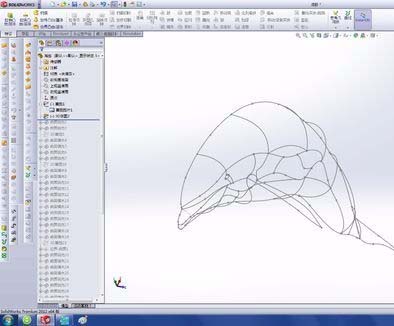

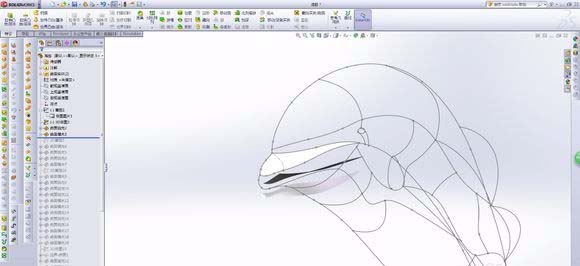

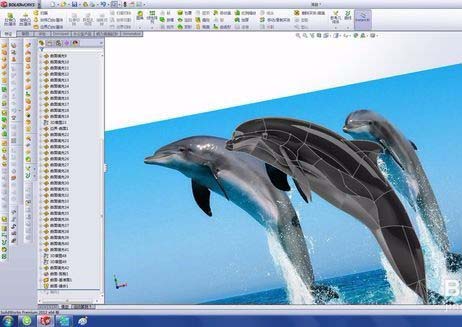

1、3D草图。首先你得准备一张近似侧面的海豚照片将其侧解剖线用2D草图的样条曲线描出来，作为下面步骤的基线，根据这张图新建3D草图，根据图中体积和阴影关系将海豚细分曲面，于是得到上面的草图

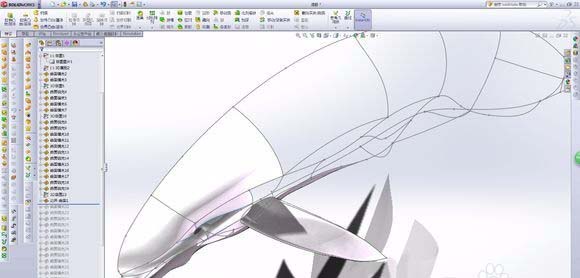

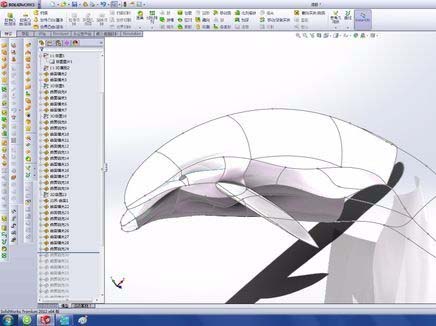

2、将图片的草图隐藏留下3D草图和侧解剖线的草图。接下来就是一个面一个面用3D草图投影边线，用曲面填充/边界曲面去填补，不用任何相切关系，面与面接触就好了，像这样的细长3角面有时候不能生成想要的曲面，有必要另画草图，如图中虚线，分割好后，逐个生成

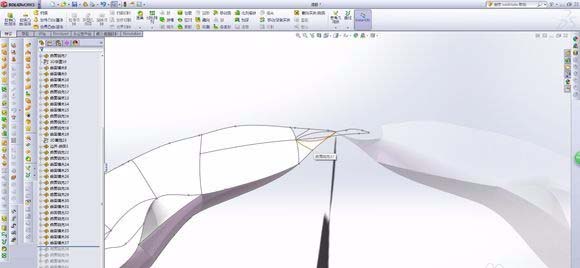

3、继续曲面填充补曲面，海豚的腹部和背部是有肌肉的，如果这里不细分准确，哪边突起哪边凹下去，势必会影响整个美观，也就是像与不像的问题

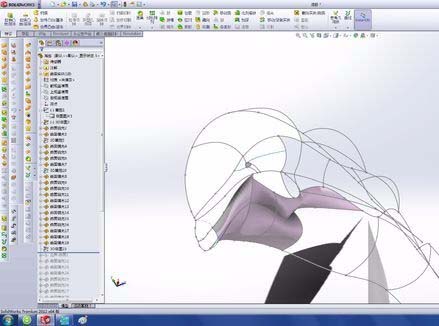

4、前鳍简单的用一个闭合的样条曲线（前圆后细扁）和另外两条开环的曲线，用边界曲面去生成光滑的曲面，这里要事先在第一个3D草图里先规划好
5、接下来补好腹部的曲面和尾部的面，由于海豚的尾部不是圆形的，而且腹部与尾部有明显的分断点，这里简单的在原3D草图里分割好就行了

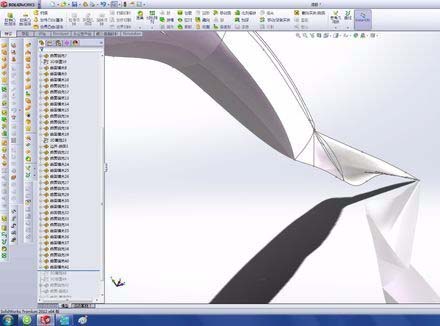

6、把尾部补齐，和前鳍一样，尾鳍也用同样的方法处理
7、背鳍现将轮廓描出来，在下方画一个向你人正视的方向微微鼓起的曲线，再画一条中心引导线用于曲面填充，要不然直接填充，向内凹的那部分是做不出来的

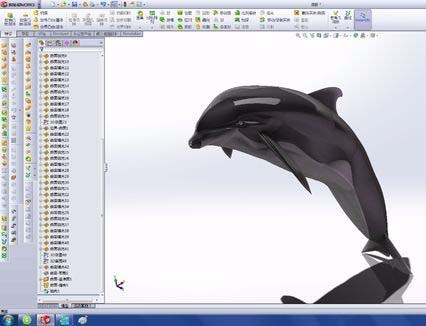

8、将原来的侧剖线和尾鳍一起生成平面区域，尾鳍和背部两个曲面裁剪，缝合生成实体，海豚又没有脚，就不需要对称了，好在镜像对海豚的整体没什么太大的影响，将分好的面上色就行了
9、隐藏草图，将显示改为不显示边线，就完成了
