SolidWorks画框架很简单，先建立空间草绘，定义框架的尺寸，然后添加标准结构件（SolidWorks自带很多标准件，比如圆管、方管、工字钢、槽钢等等）就可以了。

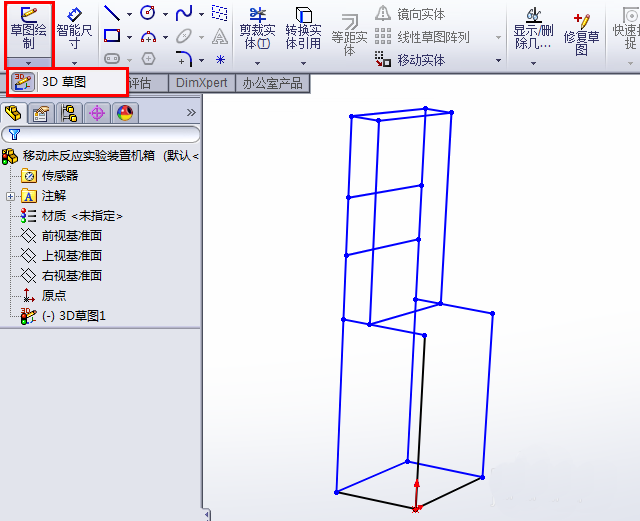

1、新建一个零件，点“草图”——“草图绘制”下拉菜单里的“3D草图”，然后用“直线”等工具画出框架的草图，这里注意空间草绘直线是按照XYZ轴方向画的，如果要改变方向，按Tab键就可以切换了。

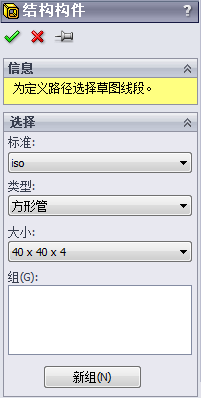

2、在软件上方工具栏空白处右击鼠标，在下拉菜单中找到“焊件”，点击，启用“焊件”工具条，在其上点击“结构构件”。

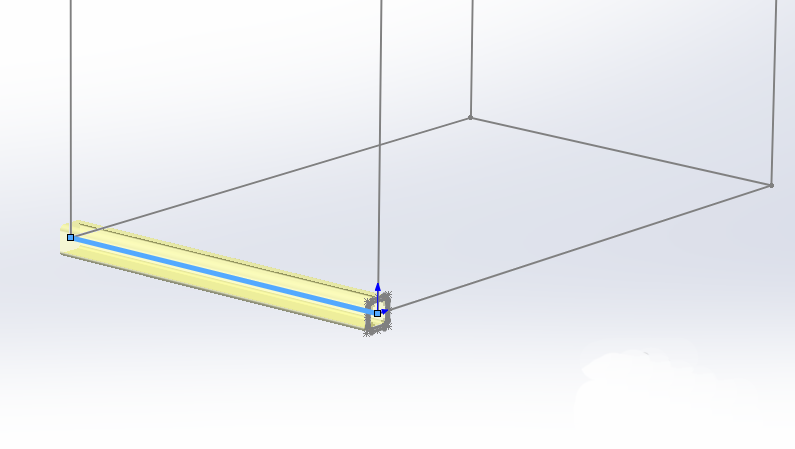

3、选择你所需要的结构件，然后在3D草图的线条上点击，就会自动生成结构件了。这里要注意一下，点线条不是一下全部点完，而是要分组的。比如地面四条一组，其上竖着的四条另一组（点完一组后，点“新组”按钮就会创建新组了），这样管与管的连接处才不会出现错误，具体操作一试便知，这里文字也讲不清楚。
4、所有的结构件都装好后，确定，就可以得到如图所示的框架模型了。可以发现结构件是以所画的3D草图线条为中心线摆放的，所以如果我们所画的线条是弯的，结构件也会顺着草图轨迹弯掉。

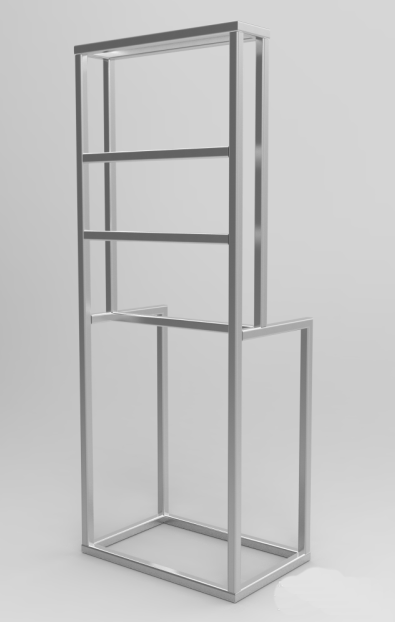

5、效果图。
