本篇经验主要讲CATIA中如何进行凹槽操作，凹槽为凸台拉伸的反作用效果，为在实体上进行切削类操作。

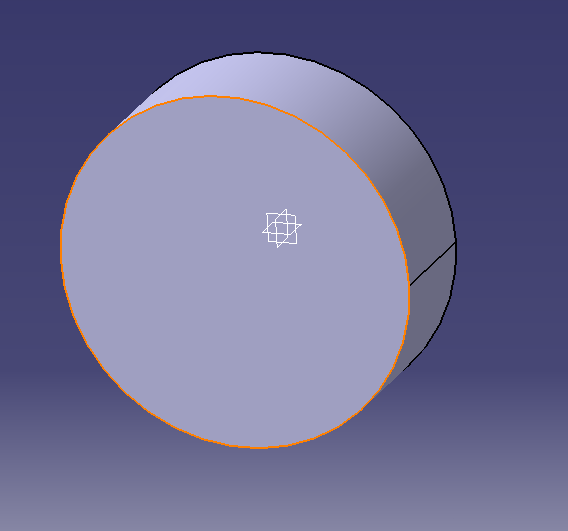

1、首先确定需要进行凹槽的平面。图中为已经存在的实体模型，我们将在其表面创建一个凹槽特征。
2、点击草绘按钮，草绘图形为机械零件设计中实体特征的根本。
3、选择进行草绘的平面，进入草绘界面。

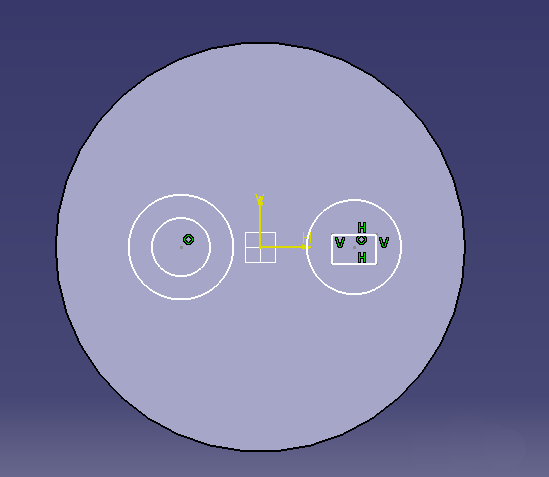

4、在草绘界面绘制凹槽的草绘形状，如图所示，我们绘制一个双环标志。图中白色线条即为我们草绘形状，注意它形成的凹槽特征。
5、点击完成退出草绘界面，如果完成的草绘图形是不封闭的，凹槽特征将不会成功创建。
6、选择凹槽特征按钮。

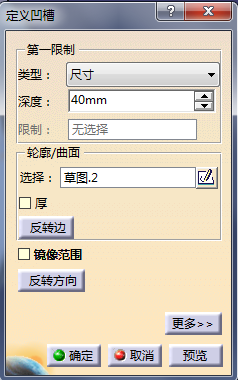

7、凹槽工具自动选择刚刚绘制的草图，如果没有选择的话，自己可以选中轮廓曲面处选择绘制的草图。输入要制作凹槽的深度。点击确定。

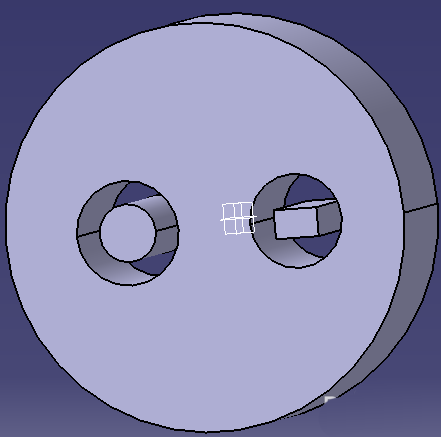

8、完成的凹槽特征如图所示。
