creo/proe是比较常用的绘图软件，网上教程很多，但关于其动画模块的教程很少。而且作品展示又会经常用到该模块。比如三维图运动仿真，三维图全景展示，三维图爆炸图等都需要动画模块输出视频。
creo动画分为两部分：捕捉动画和分解动画。捕捉动画可制作三维运动仿真，或全景展示。该经验通过一个实例带你一步步掌握creo动画模块中“捕捉动画”的制作。（分解动画即爆炸图动画可搜索小编另一篇“creo/proe动画制作教程—分解动画”）
动画的制作思路：第一步，制作若干快照，即关键帧（步骤1-7）；第二步，规定这些快照的播放时间（8-10）
快照一中模型向快照二中模型位置的变化路径是creo软件自己生成的，无法更改。

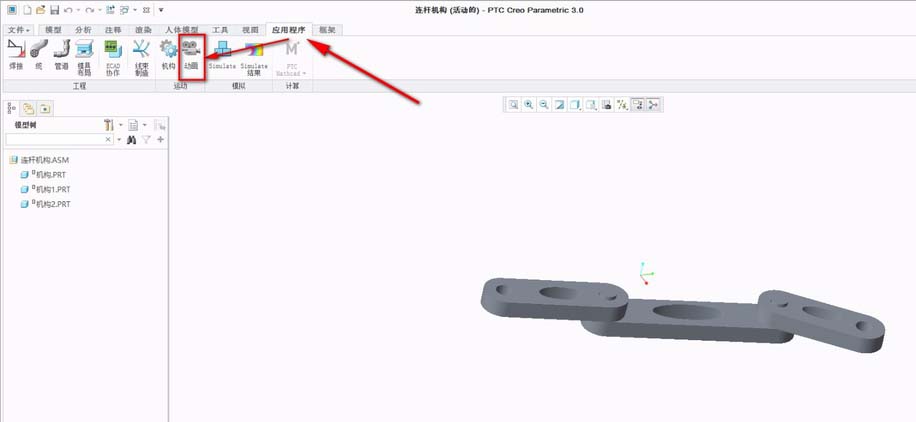

1、点击“应用程序”，选择“动画”模块。（需要你提前打开装配件，且手动拖动时零件可运动）

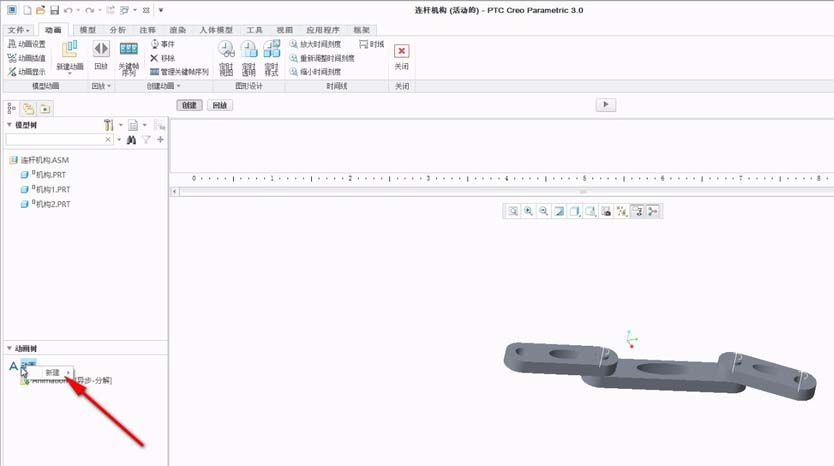

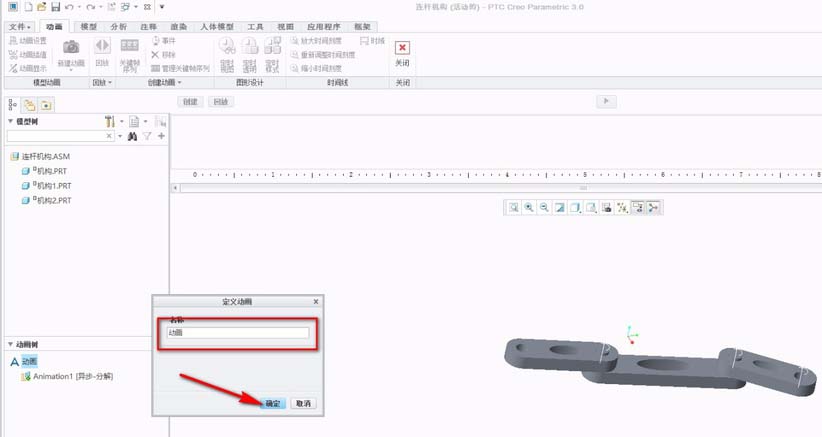

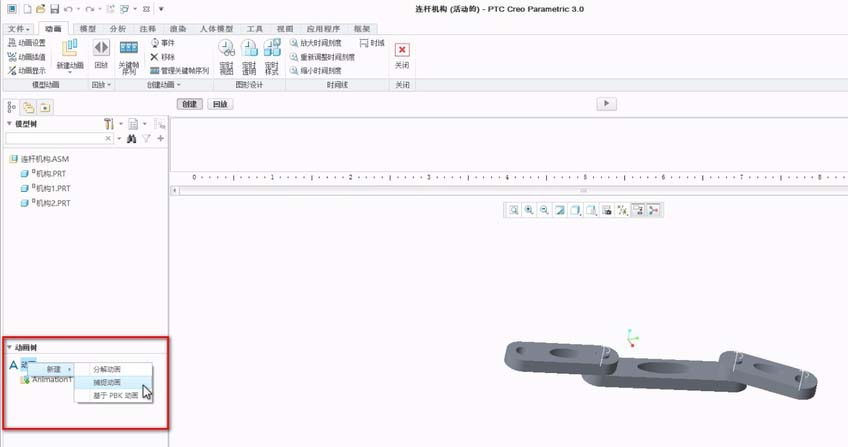

2、如图，右键点击动画，选择新建，选择捕捉动画（分解动画与捕捉动画区别见该经验简介）。在弹出的对话框中可修改所创建动画的名称，点击确定。

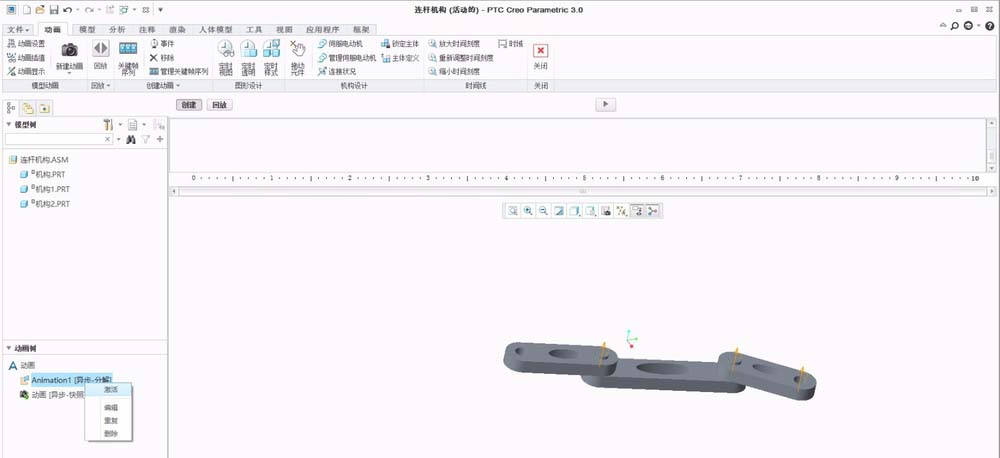

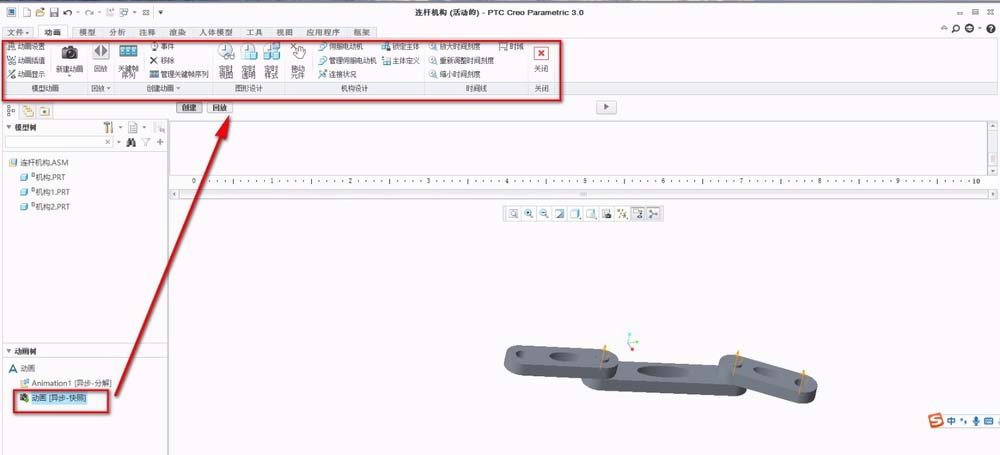

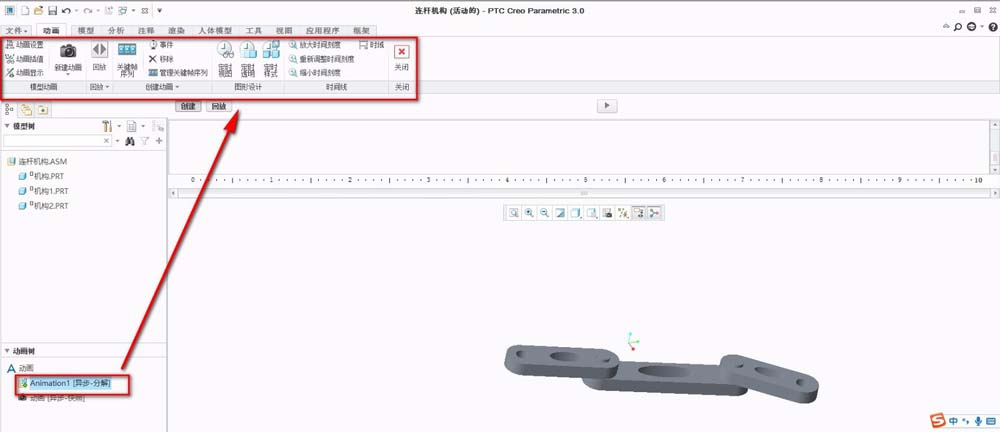

3、如图，动画树下有俩种动画。分别为分解动画（系统自己创建一个，可右键删除，本经验用不到）和捕捉动画（上一步骤创建的动画）。如图，选择一种动画右键点击激活可进行动画之间的切换。因为两种动画功能不同，对应操作框也不同，通过二图和三图加以区分。

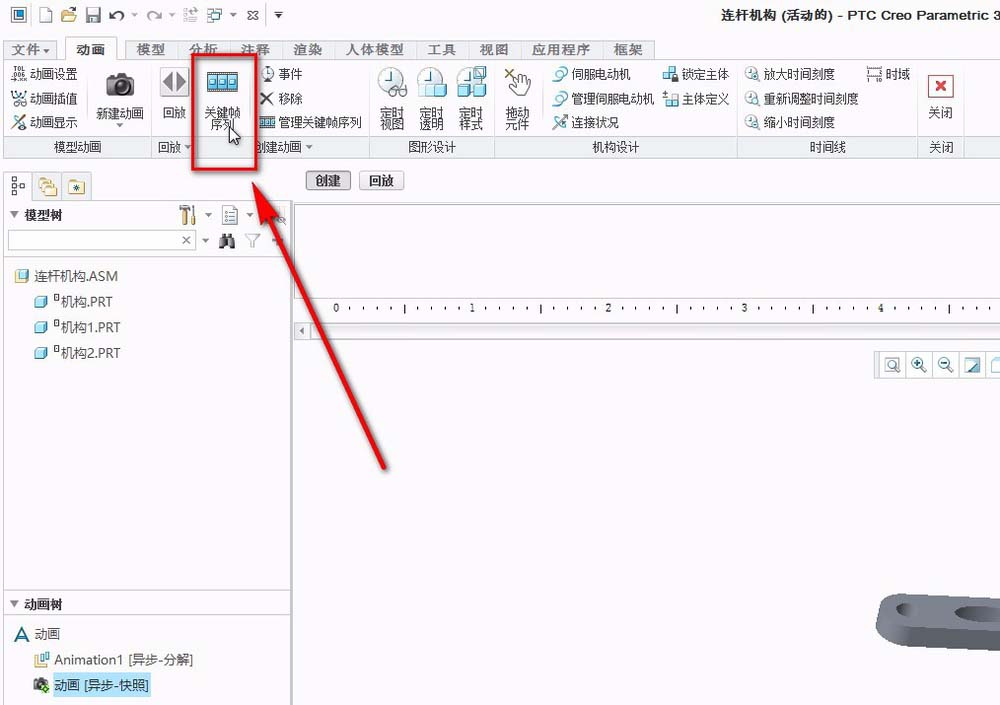

4、激活动画树下的捕捉动画，点击“关键帧序列”如图

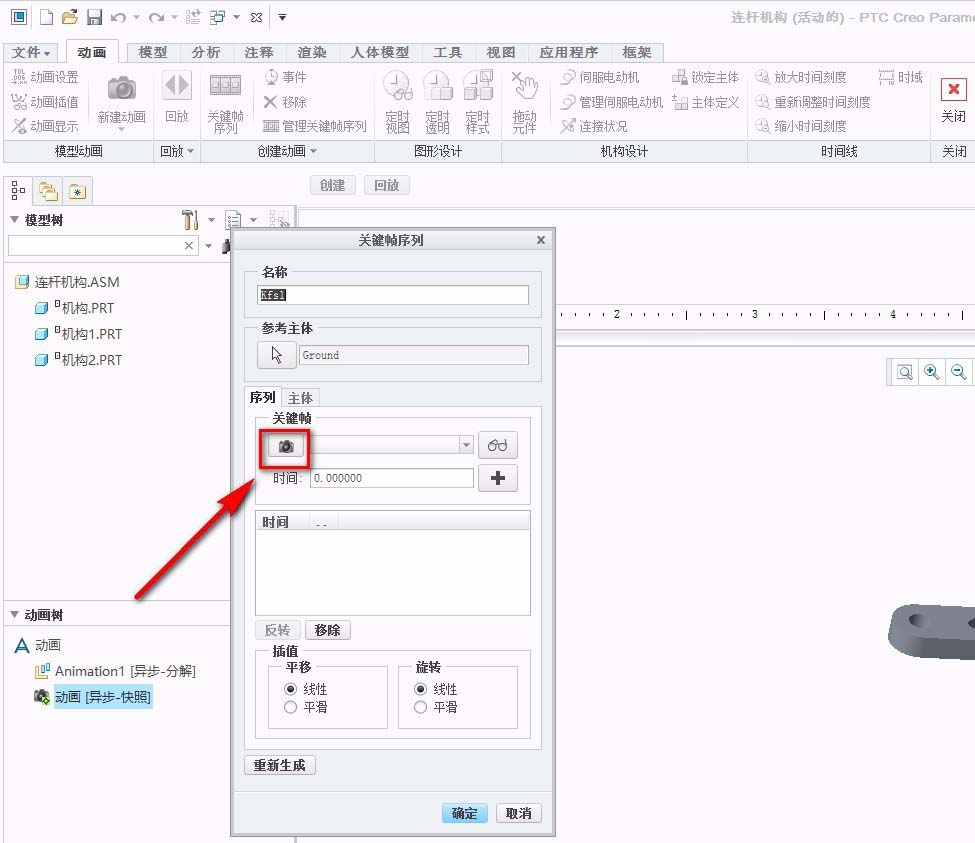

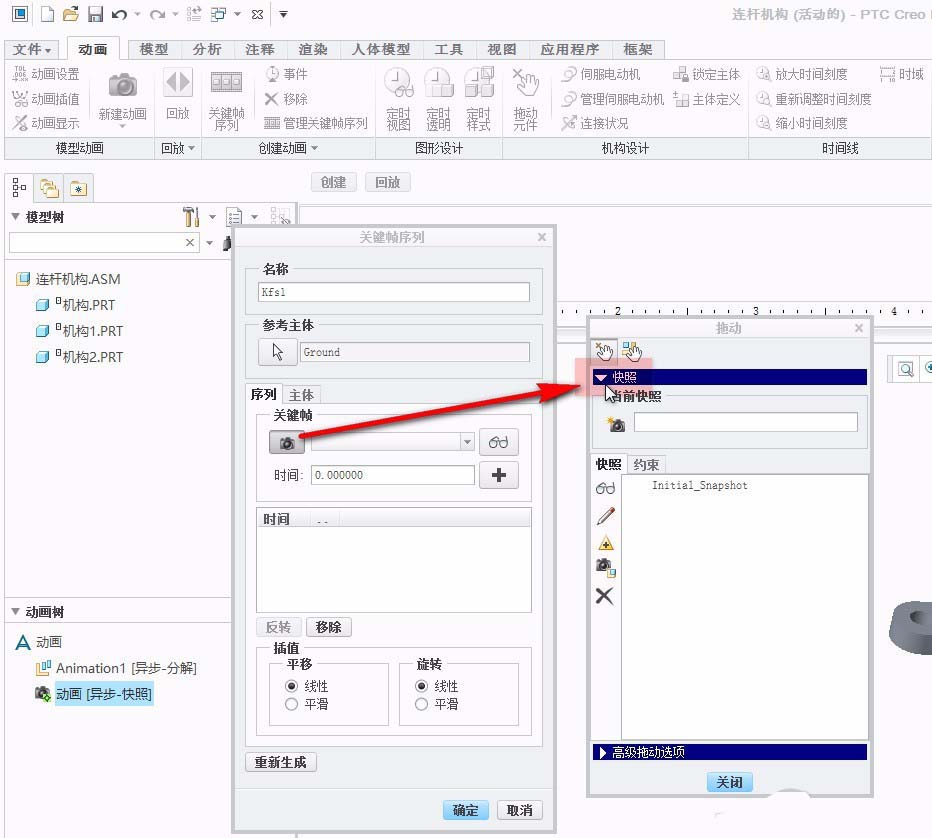

5、在弹出的对话框中，点击如一图所示图标。在弹出对话框中点击如二图所示图标（“快照”左侧倒三角），会展开当前快照对话框。

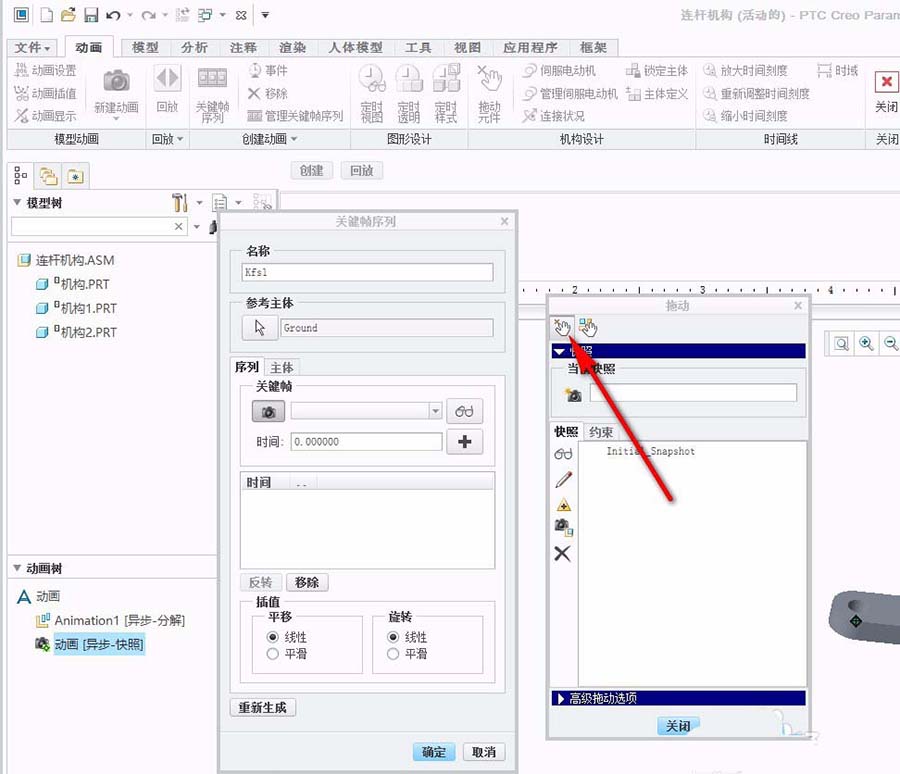

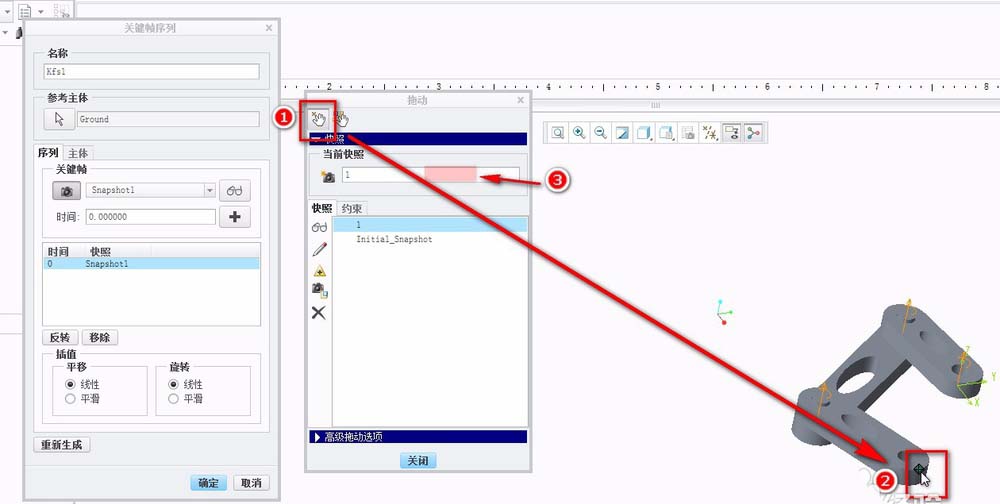

1）在拖动对话框中点击如一图所示图标。
2）点击三维装配图上的任意一点，放开鼠标左键拖动鼠标位置，模型会随着鼠标的移动而移动（移动的前提是满足装配关系，不会随意移动）。选择适当位置后再次点击左键确定当前位置。

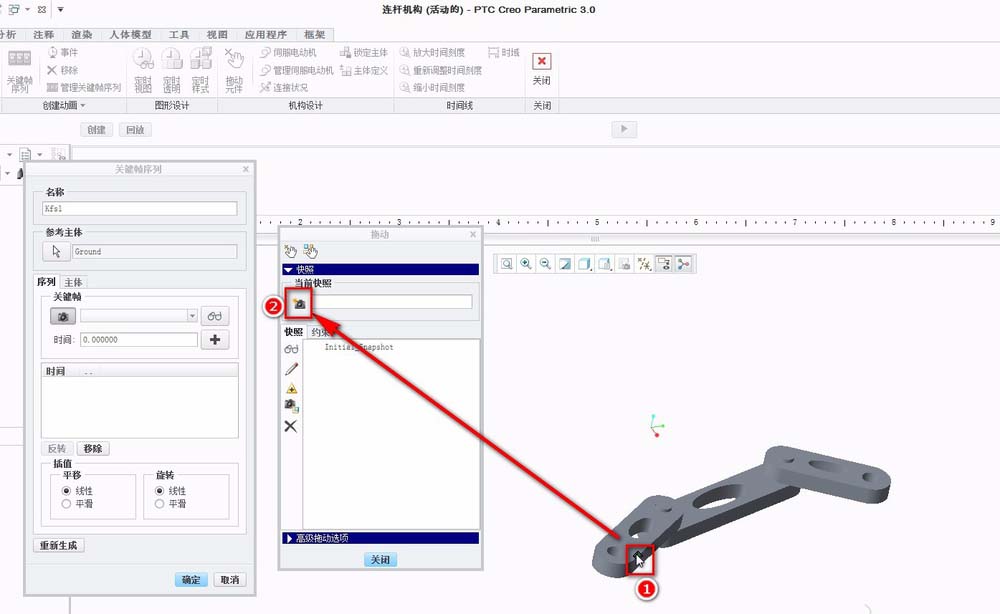

3）然后点击二图中②位置图标，拍一个快照。

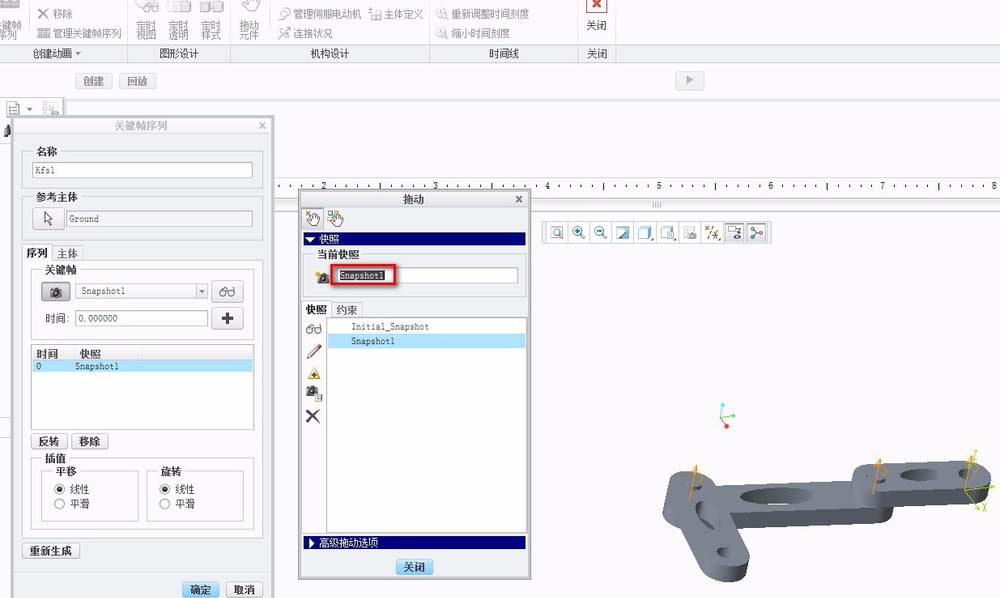

4）框选如三图位置，可更改当前快照名称
6、如图，即重复步骤6。根据要求制作多个快照。到此，简介中第一步“制作快照”完成

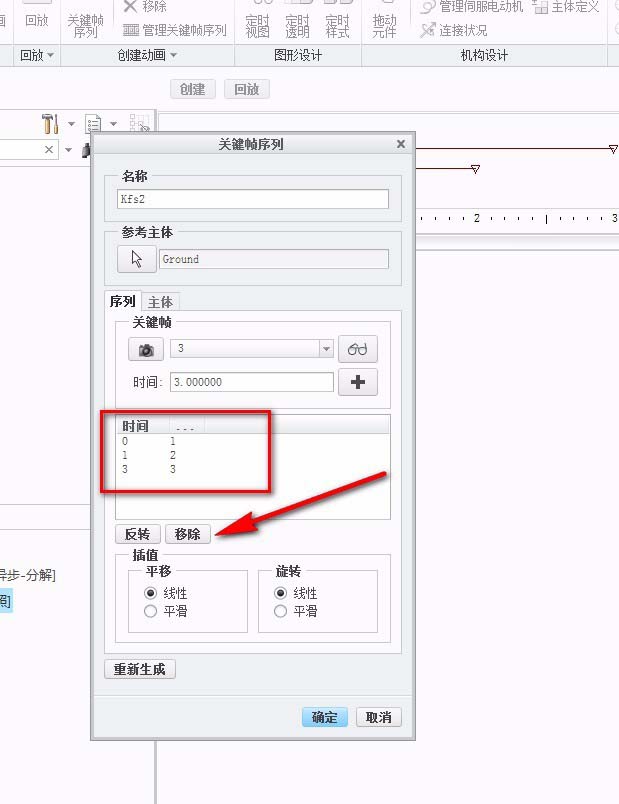

7、制作完快照后，如图，在“关键帧序列”对话框中，软件自动将制作的快照生成关键帧序列。但其对应的时间一般和我们预想的不符。我们可以点击移除。自己制作关键帧序列

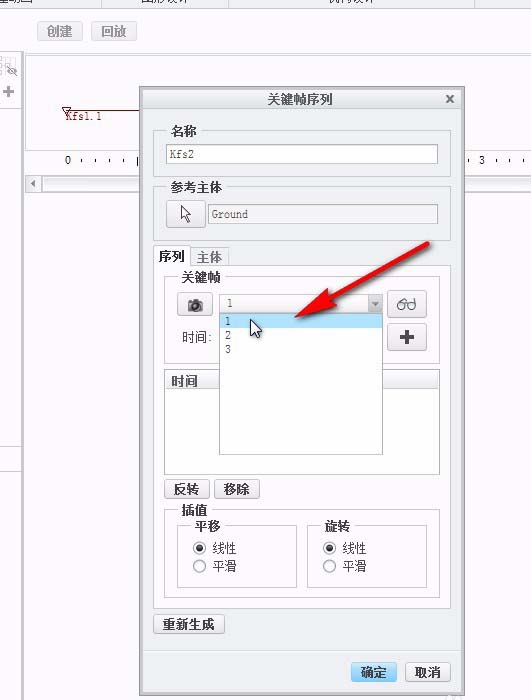

1）点击如一图位置，选择第一个快照

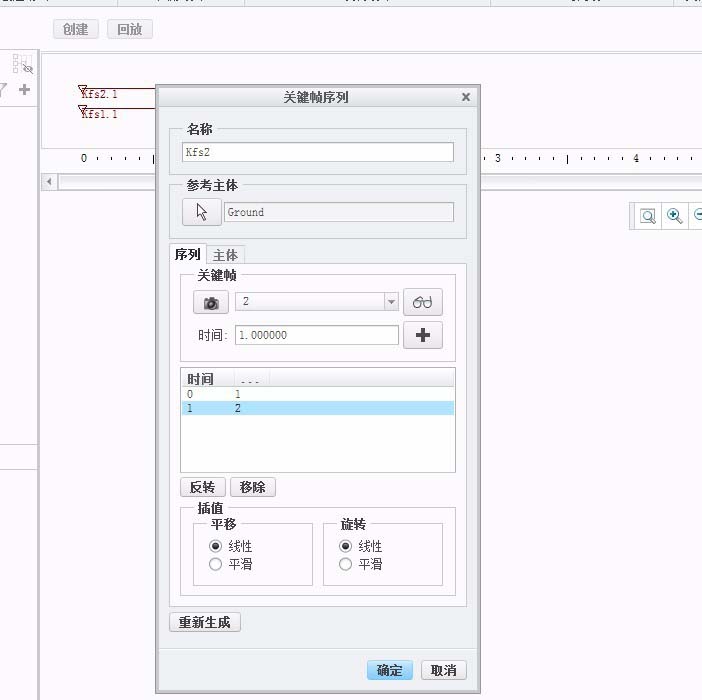

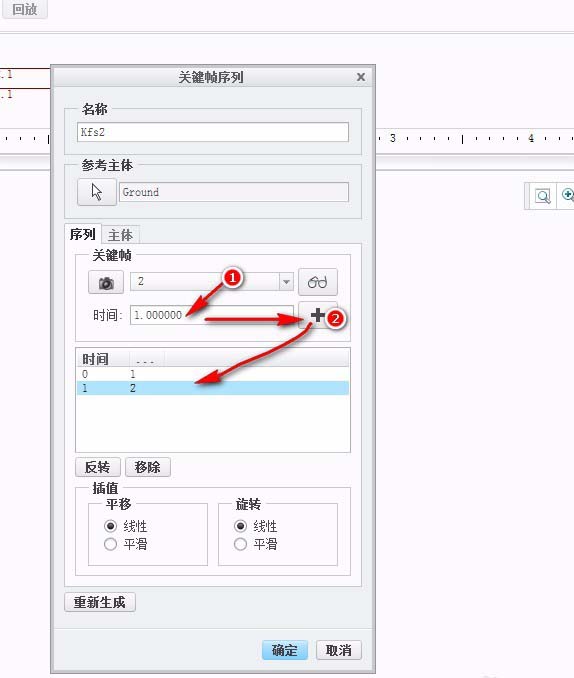

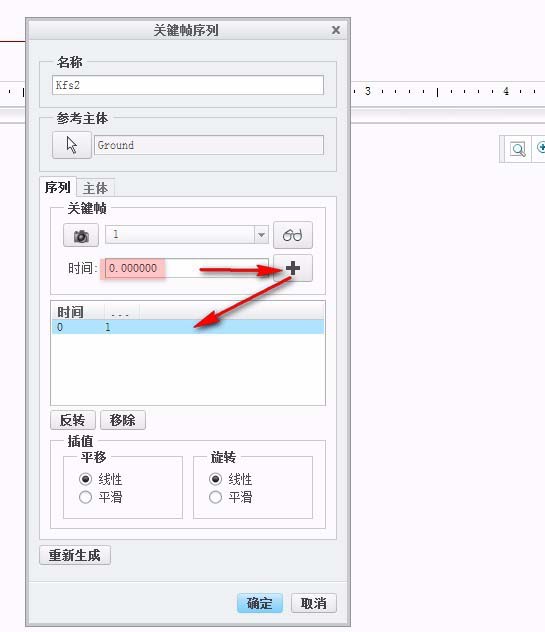

2）如二图位置，修改时间后，点击+，进行添加。此时0时的关键帧制作完毕
8、如图，添加其他快照，制作关键帧。即重复步骤9完成所有关键帧的制作。到此简介中第二步“制作快照的播放时间”完成。
注意：俩关键帧时间间隔越长代表动画播放越缓慢。要根据具体情况，修改不同的时间。

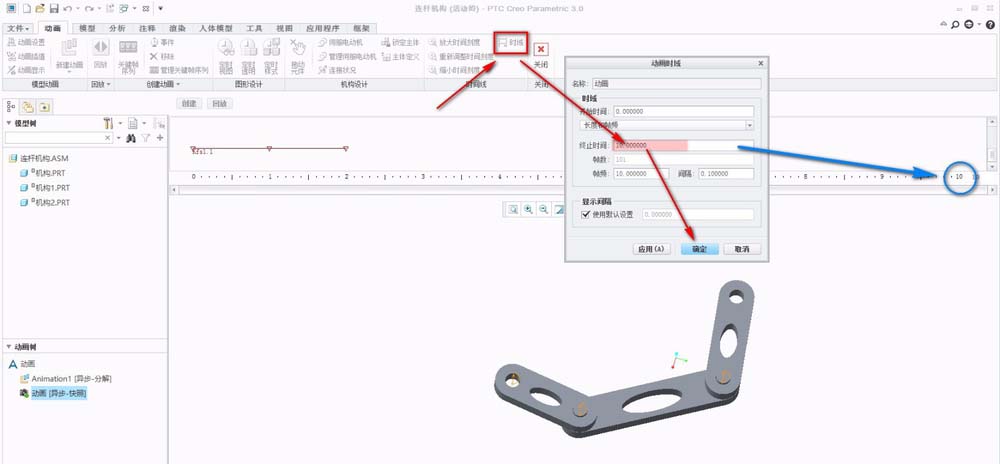

9、动画模块中还有一些其他设置，也需要我们掌握。如图，点击时域，根据制作动画的总时长修改终止时间。点击确定。
10、如图，红色框中的“定时视图”“定时透明”“定时样式”都是常用到的功能，可以使自己制作的动画更有质感。下面以“定时视图”为例进行讲解。其他过程与这类似。

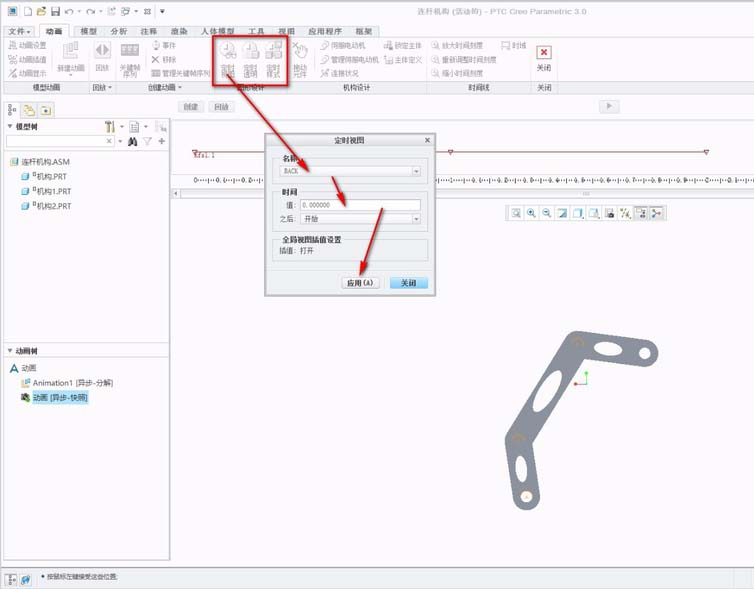

1）点击定时视图，如一图，弹出定时视图对话框。选择“BACK”视图，更改时间为0，点击应用。

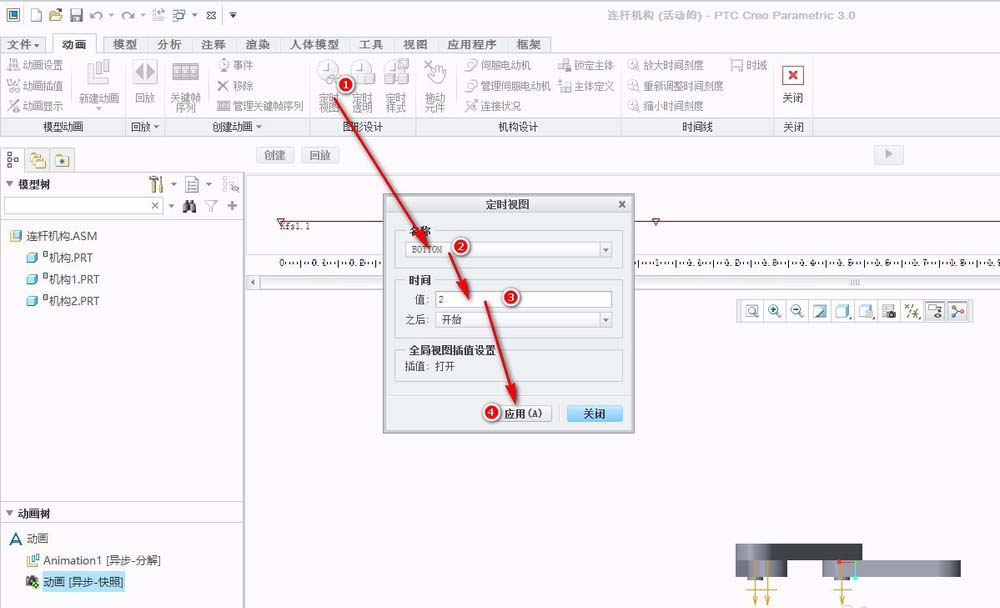

2）再次点击定时视图，如二图，选择“BOTTOM”视图，更改时间为2，点击应用。
注意：新视图可在“模型-视图管理-新建”中创建。该自定义的视图可添加到定时视图中。

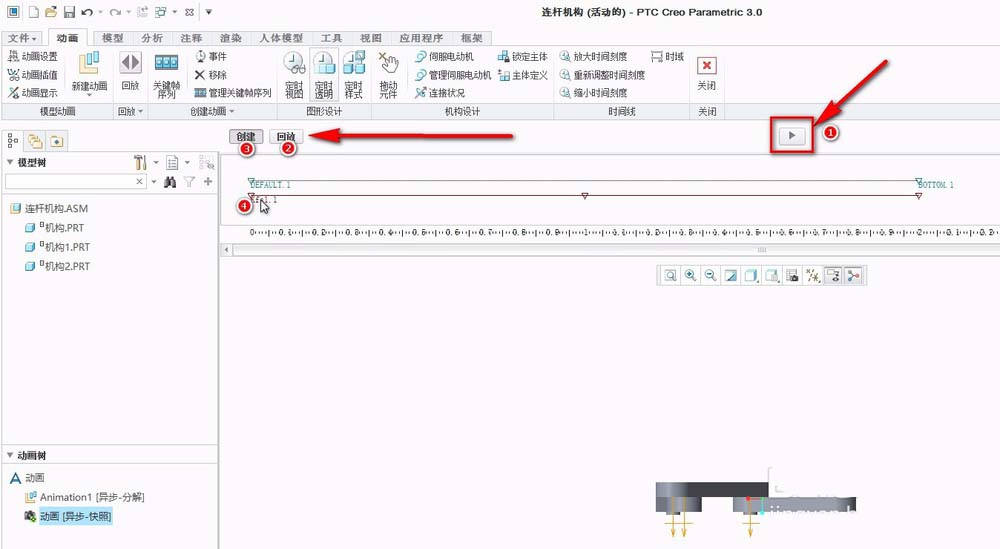

11、如图，创建好动画，时间域中简单反映了动画信息。
1）点击图中①位置符号，播放视频。

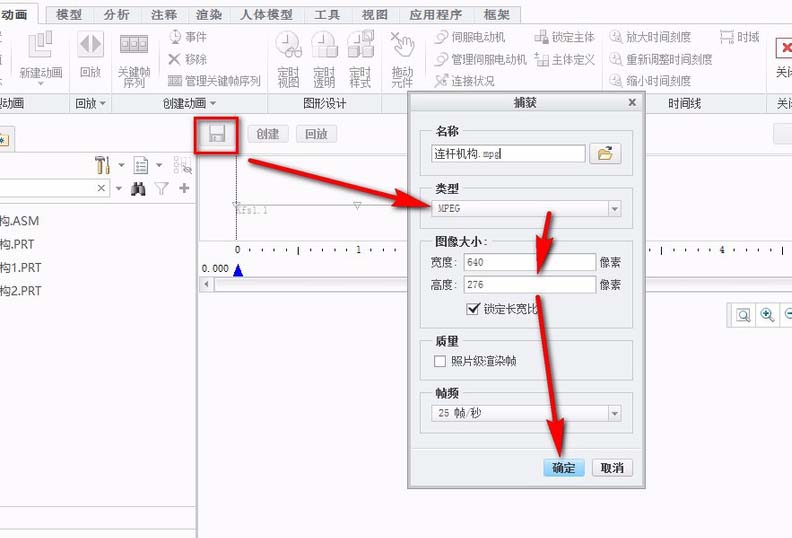

2）点击②位置处“回放”进入回放对话框，可再次观看视频。如二图，为回放对话框，点击保存，可输出视频。在弹出的对话框中选择视频输出类型（一般为avi或mpeg），更改图形大小后，点击确定。等待输出，注意：勾选“照片级渲染”会大幅度加大渲染时间，且结果差别不大，不建议勾选。
3）点击一图③位置处“创建”从回放对话框中返回到创建对话框
4）点击“管理关键帧序列—编辑”可更改前面创建的关键帧序列
