CAXA绘图的时候，直线画长了，想要修剪一下，该怎么修剪呢？下面我们就来看看详细的教程。
一、相交的两条直线——裁剪-快速修剪

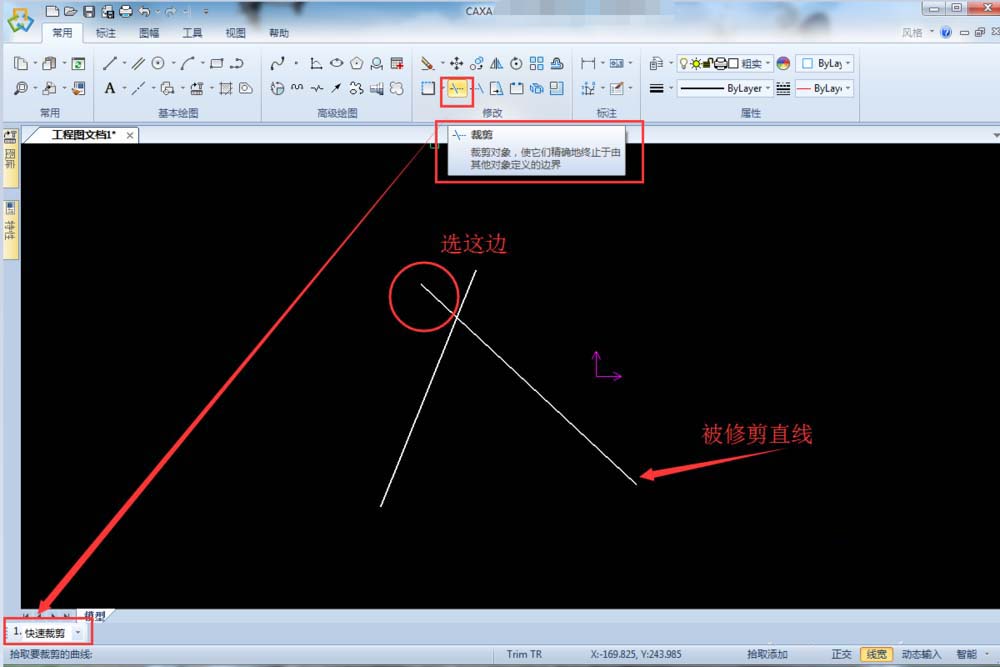

1、对于相交的两条直线，可以用三种方法进行修剪，分别是：修剪，延伸，打断后删除。这里先及诶少修剪里的第一种方法——快速修剪。在【修改】菜单处找到【裁剪】，左下方选择【快速修剪】。鼠标（此时变为方块）悬停在想要裁剪的部位，点击。

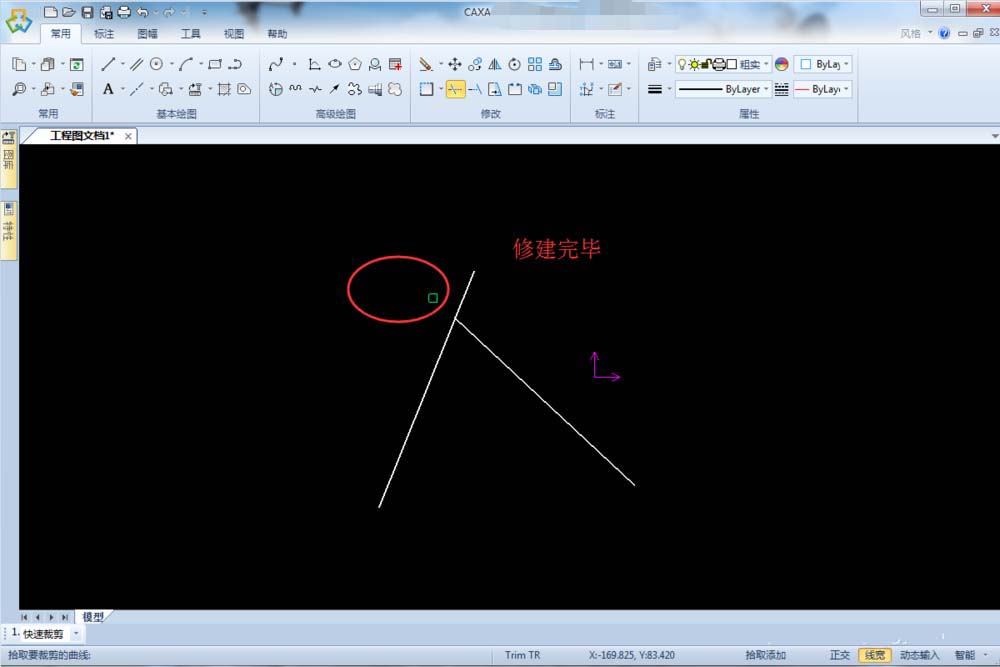

2、点击鼠标后，我们即可完成修剪，类似的直线都可以采用这种方法修剪。
二、相交的两条直线——裁剪--拾取边界

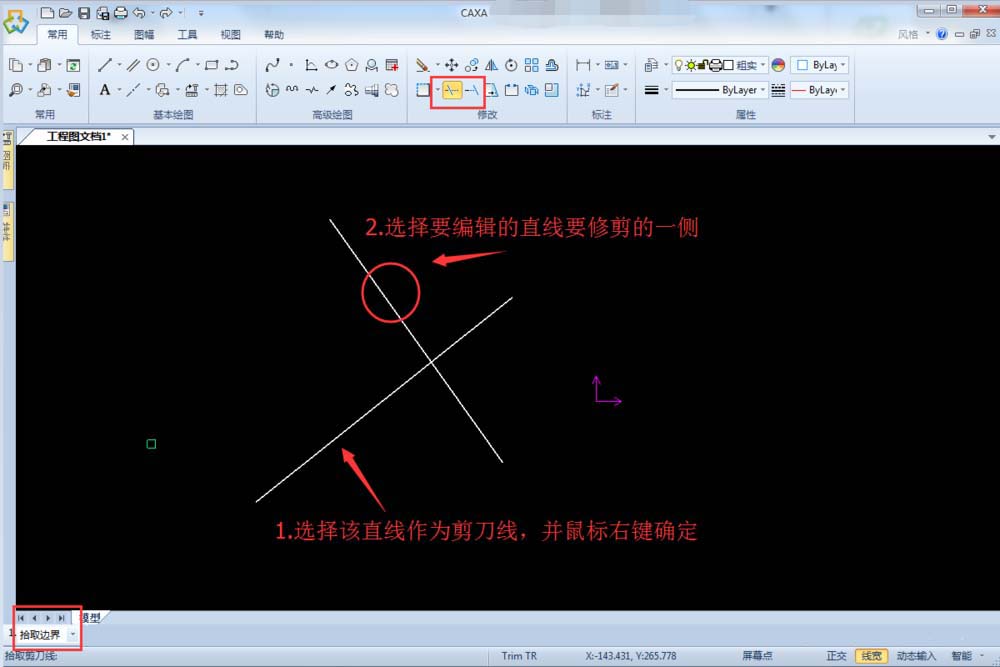

1、用【裁剪】命令下的【拾取边界】也可以完成修剪。具体方法是，选择边界直线作为剪刀线，并用鼠标右键确定（这点与快速修剪不同），然后选择要编辑直线需删除的一侧即可完成，修剪的结果与【快速修剪】法得到的一致。
三、相交的两条直线——延伸-齐边

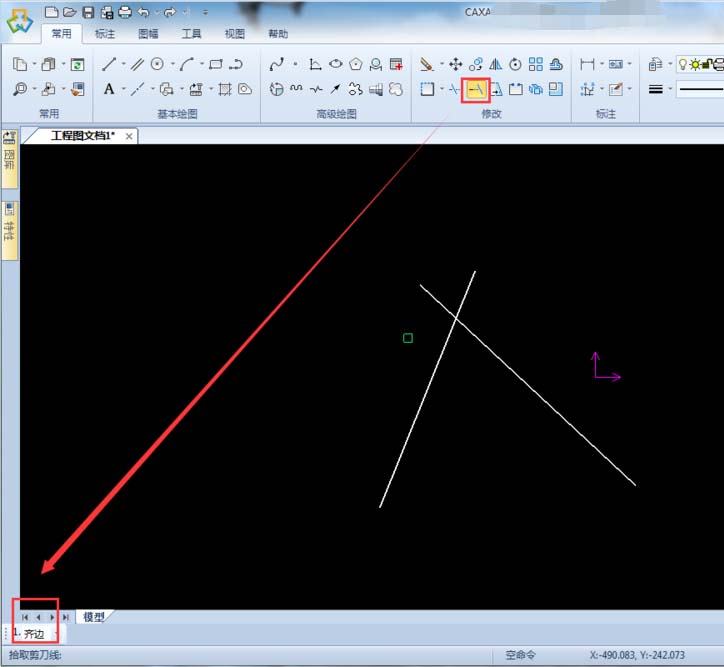

1、用【修改】→【延伸】下的【齐边】命令也可以完成修剪。在【修改】菜单里找到【延伸】图标，在左下方点击【延伸】，转换为【齐边】。

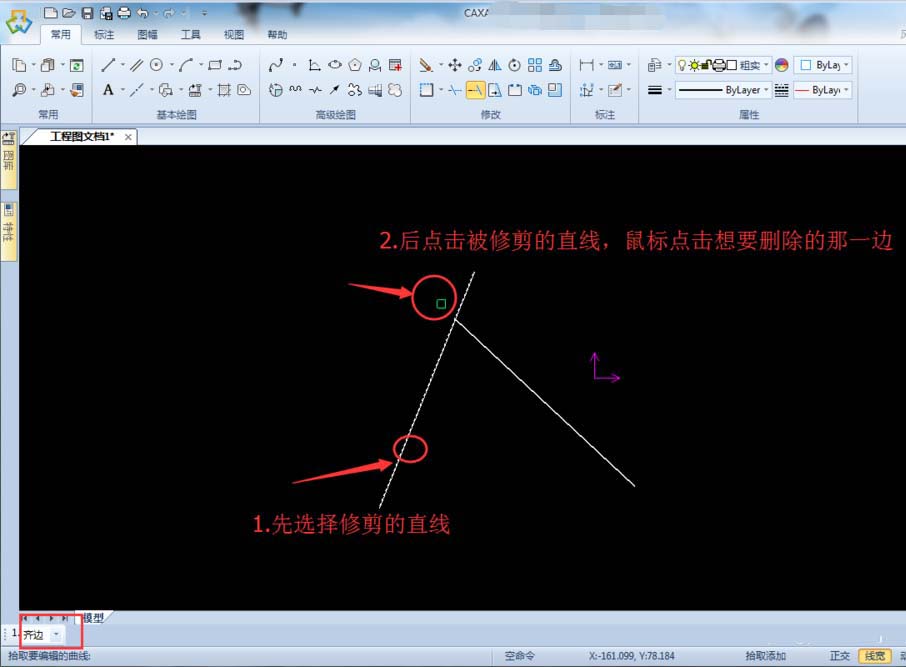

2、先选择用于修剪的剪刀线，再选择要修剪的直线（想要删除的一侧），即可完成修剪。当然，【齐边】功能与方法一【裁剪】功能里的【拾取边界】类似。
四、相交的两条直线——打断

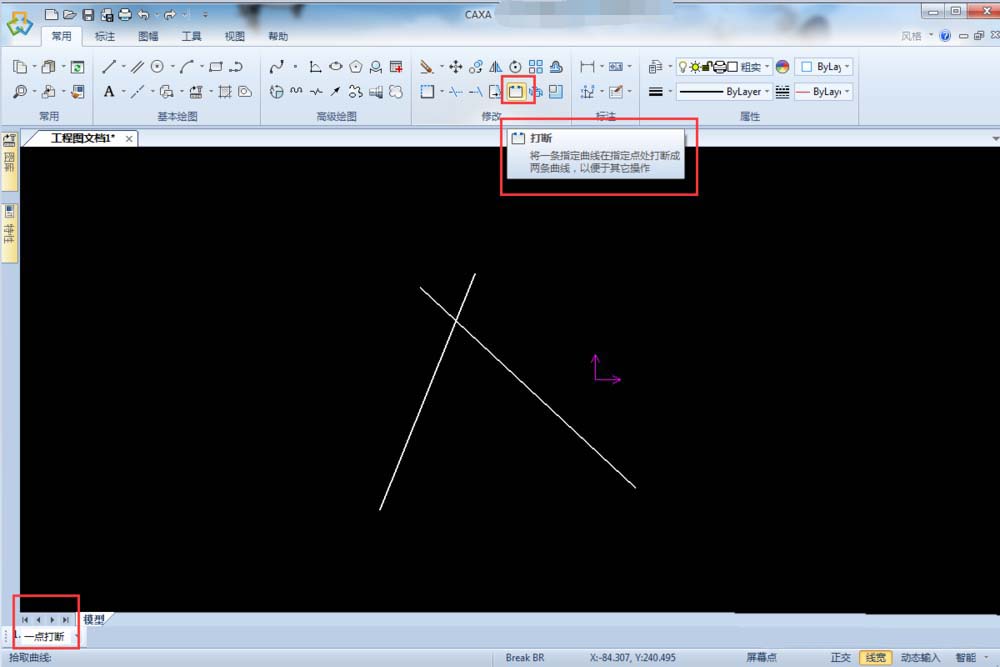

1、在【修改】菜单里找到【打断】，左下角选择【一点打断】。

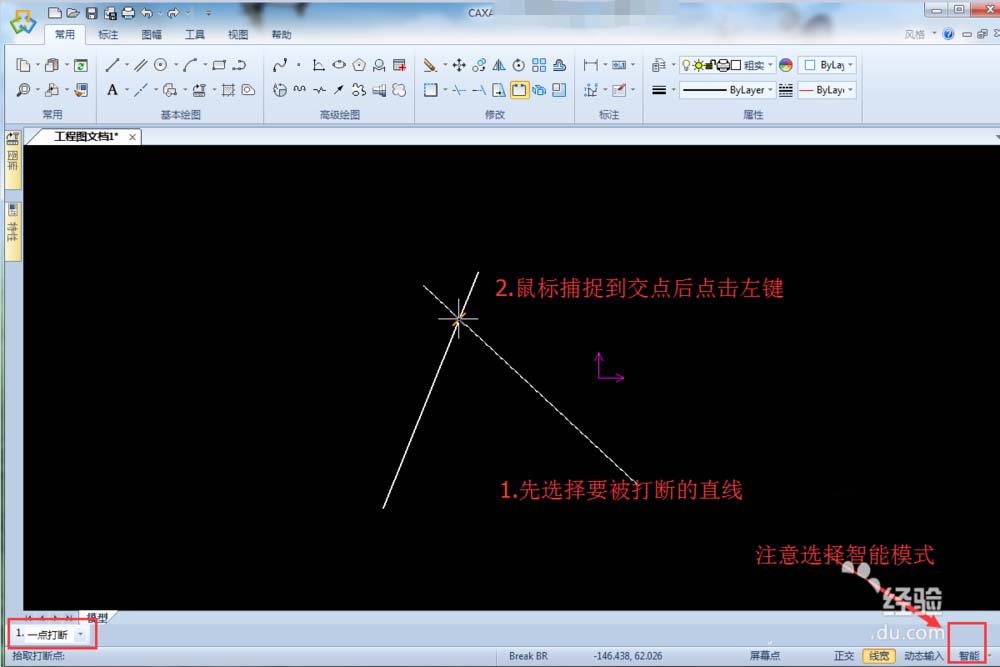

2、选择要打断的直线，然后用鼠标捕捉到交点（注意在右下角将模式选择为智能），捕捉后点击鼠标左键。

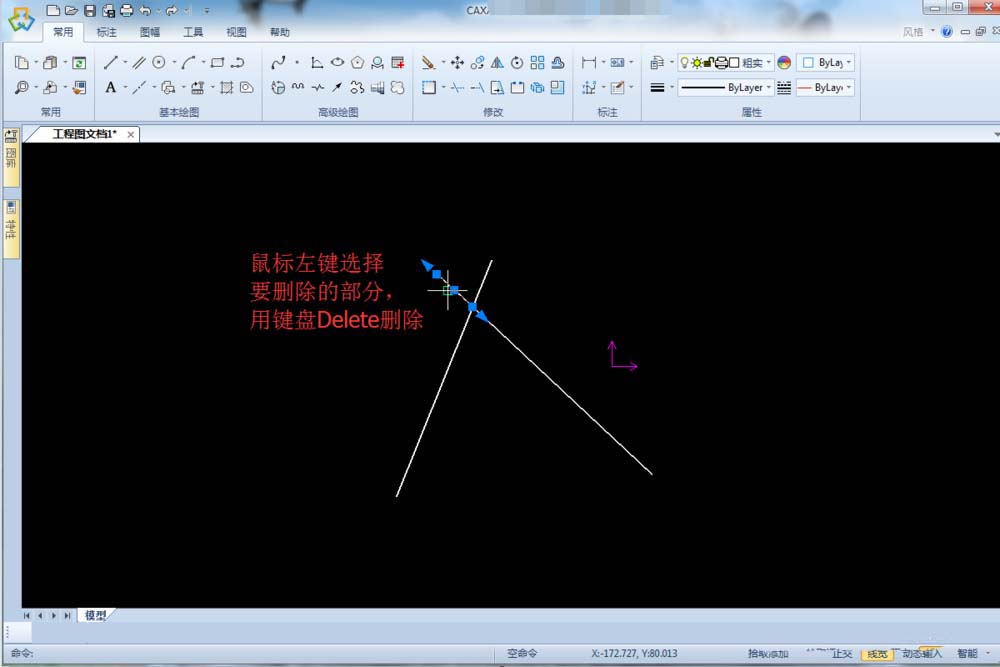

3、用鼠标左键选择要删除的部分，之后用键盘上的Delete键将其删除，即可实现修剪了。
五、不相交的两条直线--延伸-齐边

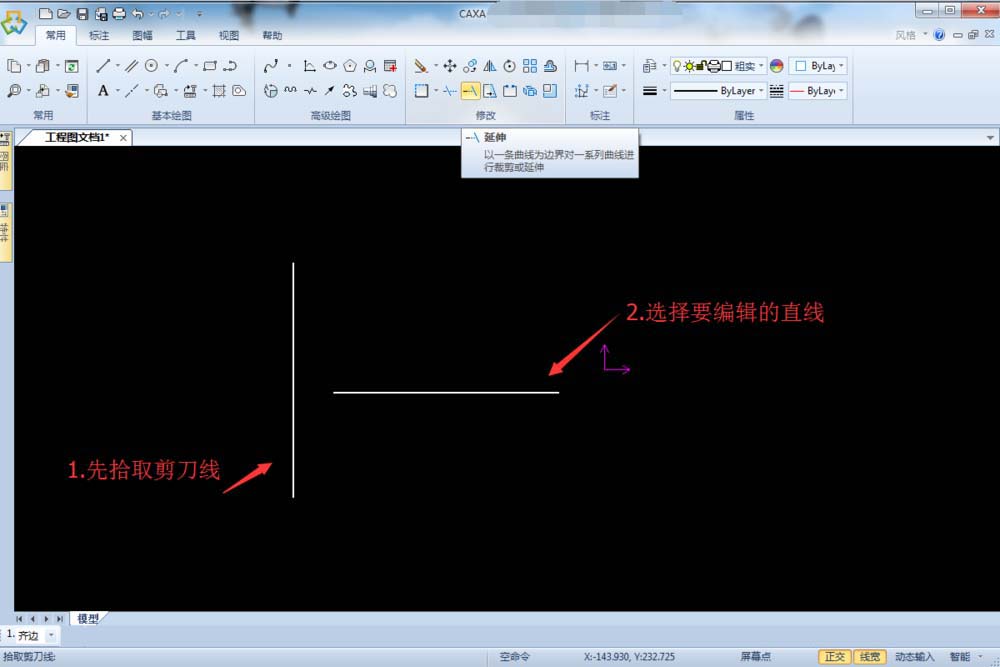

1、如果两条直线并不相交，而想让一条直线的边界到达另一条直线，可以利用【修改】菜单下的【齐边】功能实现。先用鼠标左键拾取剪刀线，再选择要编辑的直线，即可完成。

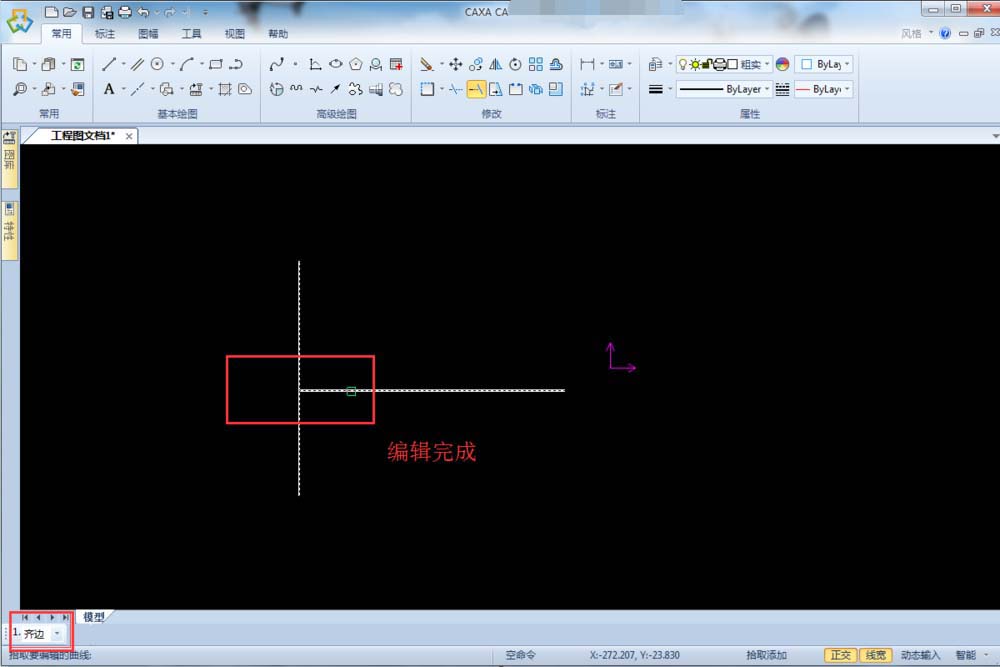

2、完成编辑后的图片如图所示。
六、不相交的两条直线--延伸-延伸

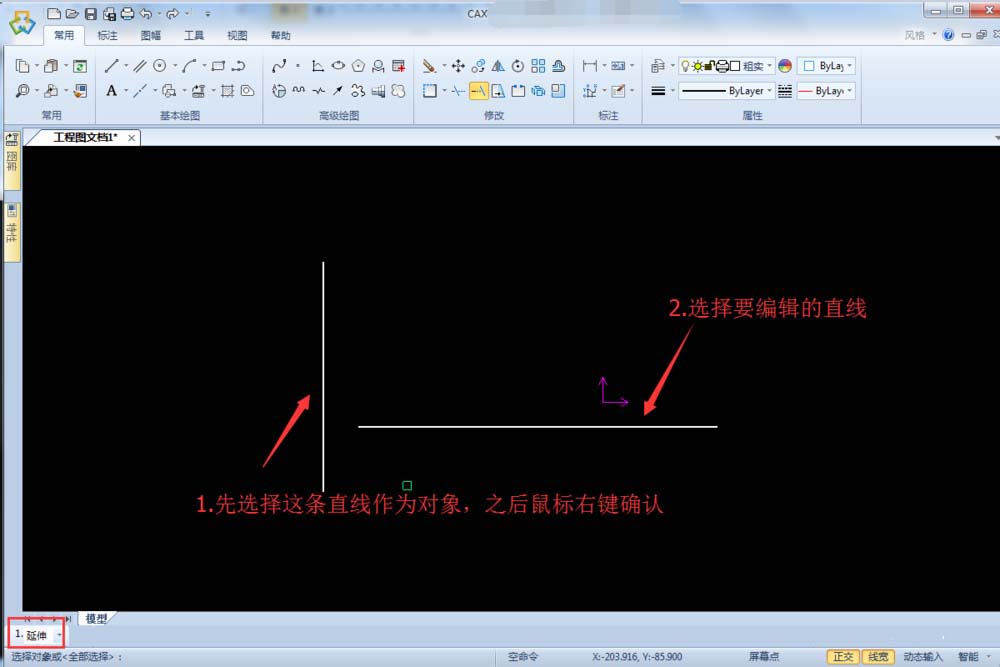

1、利用【修改】菜单下【延伸】命令，左下角选择【延伸】。首先用鼠标选择边界直线，之后用鼠标右键确认（注意，这是和【齐边】命令不同的地方），然后选择要编辑的直线，即可完成编辑，效果与【齐边】法一样。
以上就是CAXA修剪直线的六种方法，希望大家喜欢，请继续关注脚本之家。
