solidworks中绘制零件模型很方便，想要绘制一个螺丝，该怎么绘制呢？下面我们就来看看详细的教程。

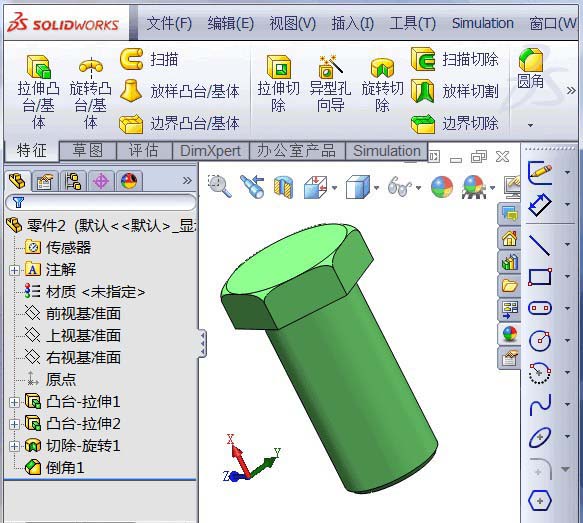

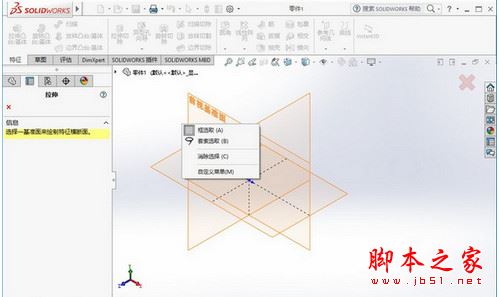

1、首先建好你要画螺纹的零件（我这里已经建立好了，用一个螺杆作例子说明，如图所示）

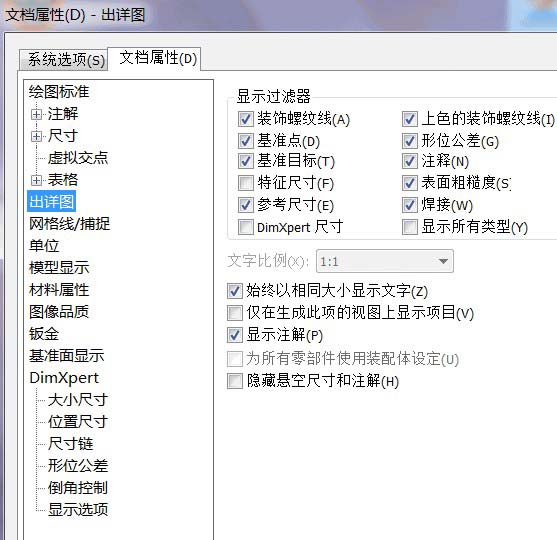

2、solidworks中一般不用拉伸切除的办法画螺纹，因为那样太麻烦。笔者提供一种方法，快速插入螺纹，插入螺纹之前得先把“上色的螺纹装饰线命令打开”，否则插入了螺纹不会显示。打开文件菜单“工具”下拉菜单，选择“选项”，打开“文档属性”对话框，如图所示

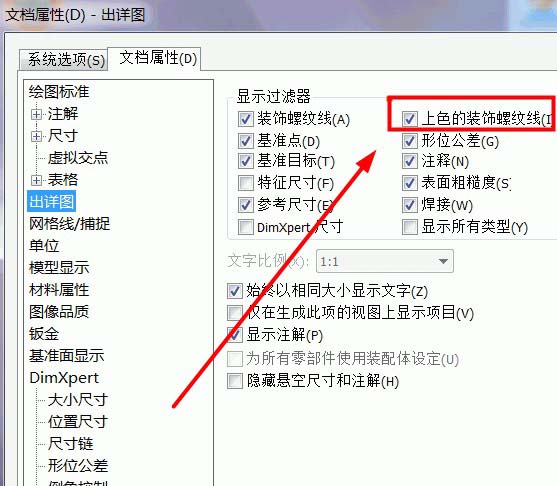

3、勾选“上色的螺纹装饰线”，如图所示

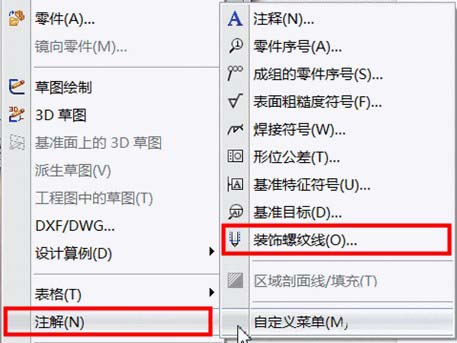

4、确定返回零件模式，在上方文件菜单栏“插入”，“注释”，“装饰螺纹线”，如图所示

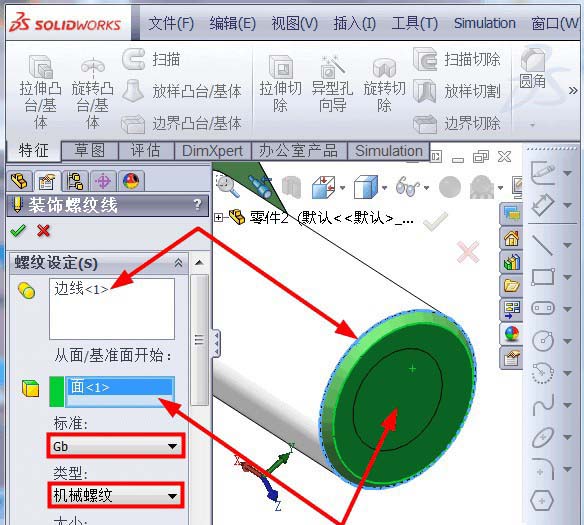

5、打开之后，选择边线，基准面，选择国家标准，选择螺纹类型，如图所示

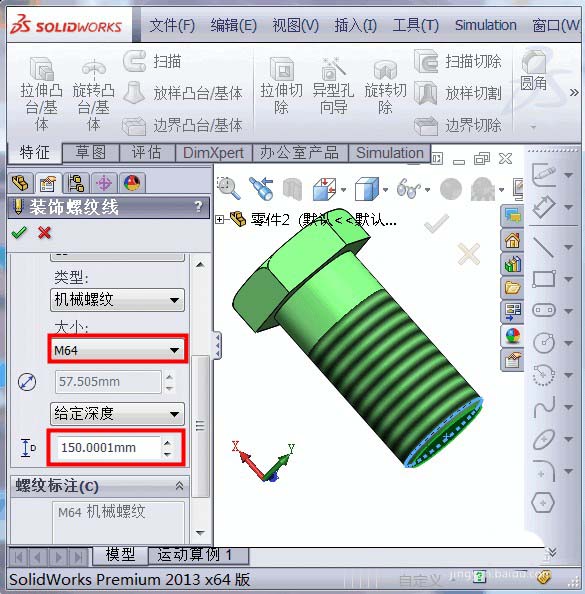

6、再选择螺纹的大小，我这里以M64的螺纹为例子，输入螺纹长度为150mm，如图所示

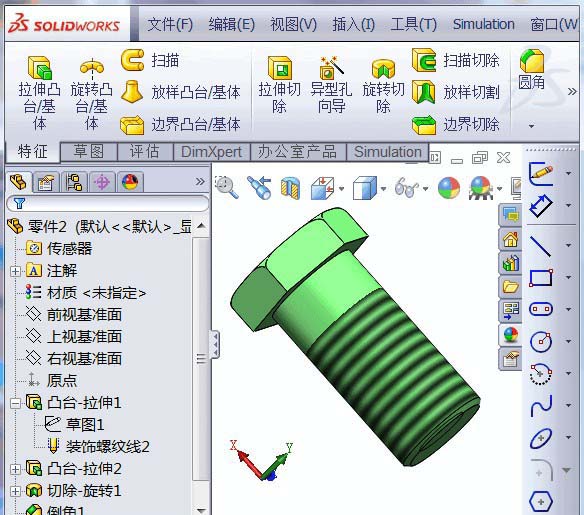

7、确定螺纹就已经画好了，如图所示

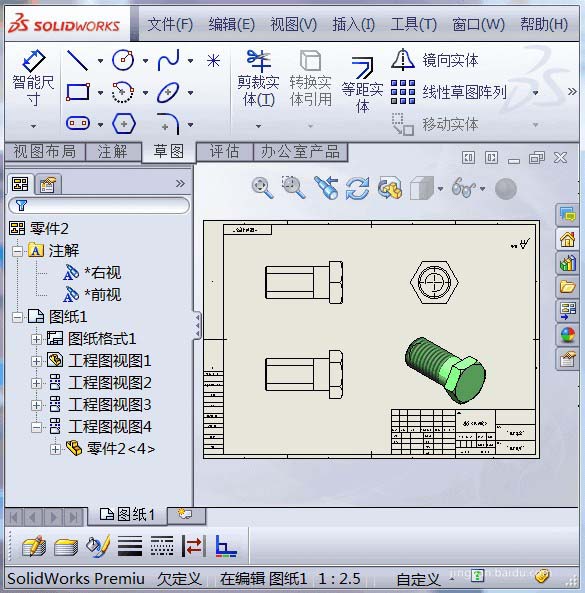

8、将螺纹导入工程图，螺纹的细实线和粗实线都出现了，螺纹就不用在画了，直接标注即可，如图所示
以上就是solidworks绘制螺丝帽的教程，希望大家喜欢，请继续关注脚本之家。
