CAXA在绘制二维图标注尺寸时，经常需要标注两点之间的距离，但图中往往不是孤立的两点，在标注时很难选到自己想要标注的部位，该怎么办呢？下面我们就来分享一个小技巧，请看下文详细介绍。
一、孤立两点间的距离标注

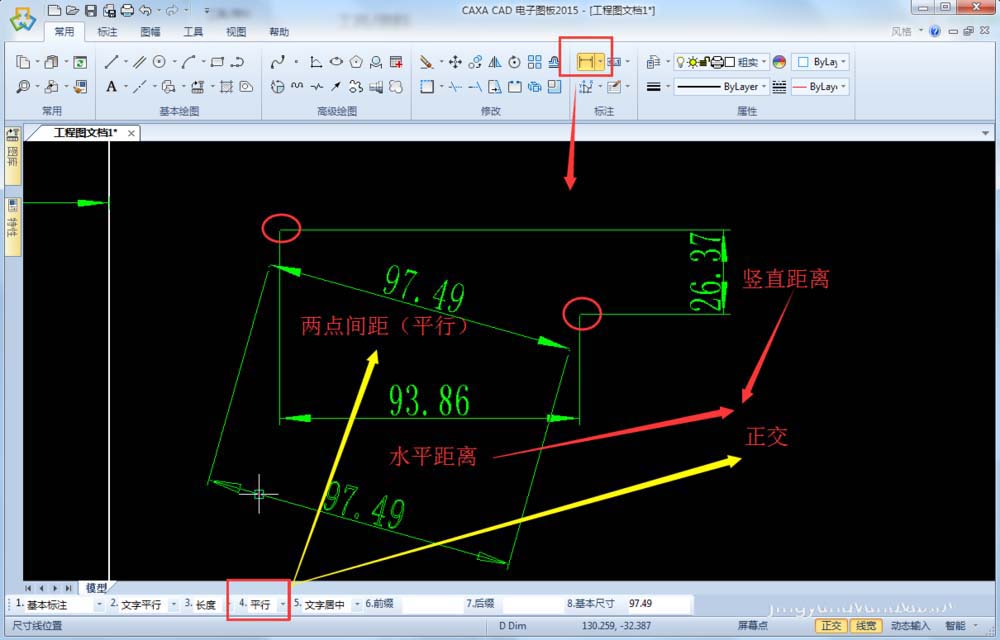

1、孤立两点间的距离标注比较简单，为了方法完整性，这里简单介绍。选择【尺寸标注】，依次选择第一个和第二个点，当鼠标上下移动后确定时，标注的为水平距离；当鼠标左右移动后确定时，标注的是竖直距离；要标注两点间距（直线距离）时，需要在标注时，在左下方将标注状态从【正交】改为平行即可成为两点距离。
二、线段端点到直线的距离标注

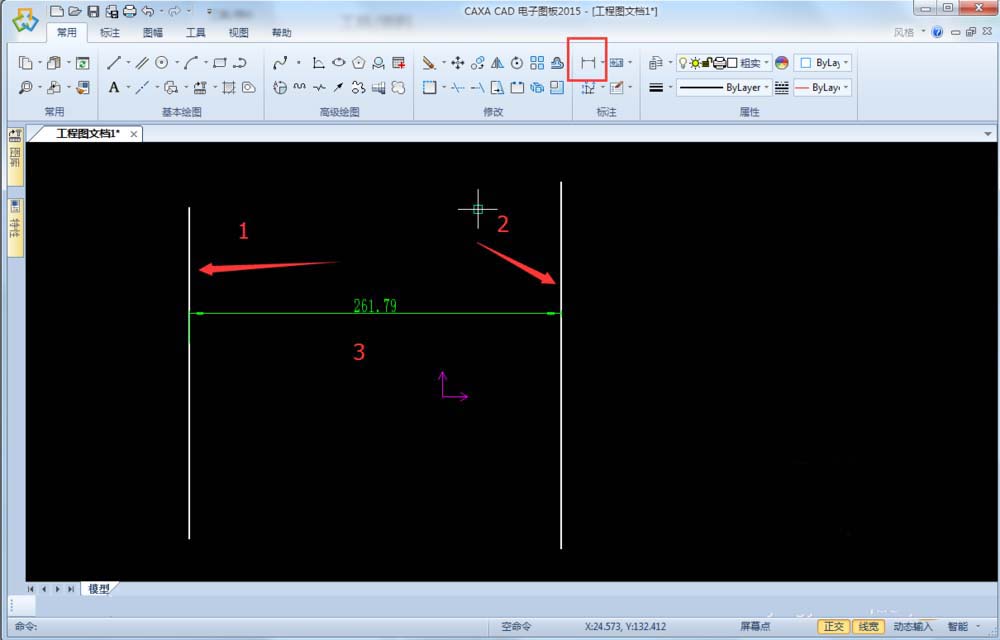

1、当两条直线平行时，一个点到另一条直线的距离即为两条直线间的距离，此时可以直接依次选择两条直线，即可标注出一条线段端点到另一条直线的距离。

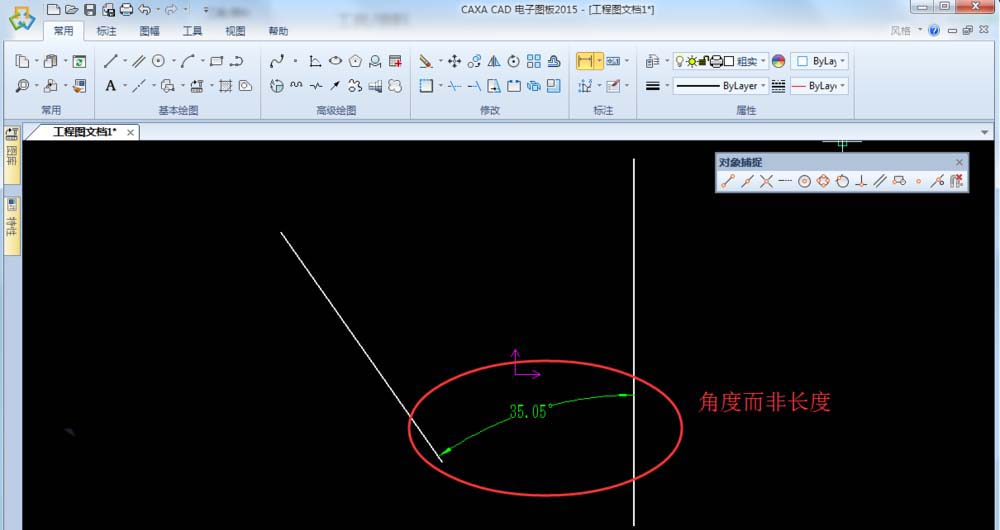

2、对于不平行的两条直线，对于版本较低的CAXA图版，当要标注一条直线的端点到另一条直线的距离时，往往会标注出两条直线的夹角，而非端点到直线的距离。（当然，高版本的CAXA对象捕捉功能比较完善，打开对象捕捉功能可以直接实现。）

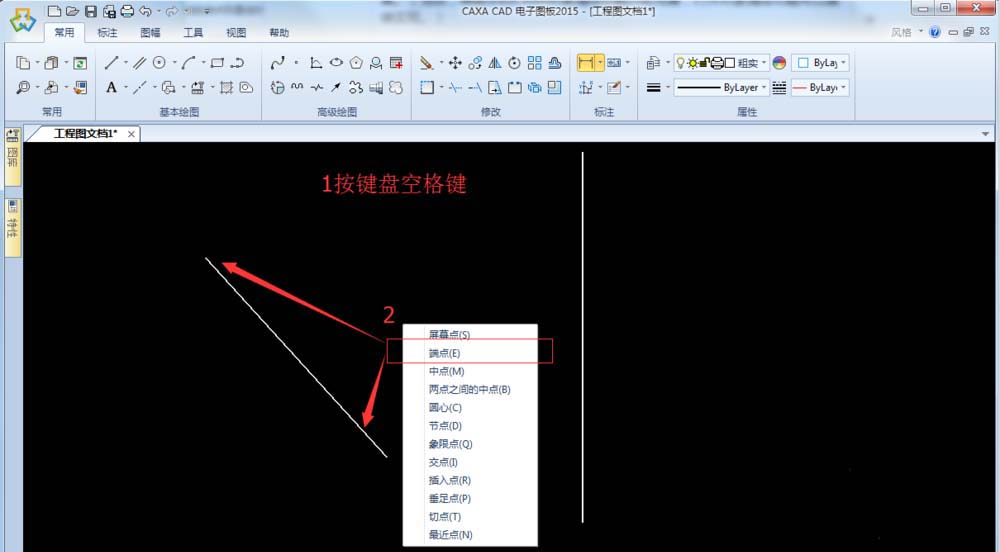

3、当不能成功捕捉直线端点时，就需要应用空格键来完成对象捕捉。方法是，在点击完【尺寸标注】时，先点击键盘空格键，则会弹出一个对话框，里面可以辅助捕捉各类点，很方便，这里还是以捕捉端点为例，点击【端点】，然后点击线段端点处即可锁定该端点，注意，在点击端点拾取后，点击直线时会先捕捉离鼠标近的端点，在选择时要注意。

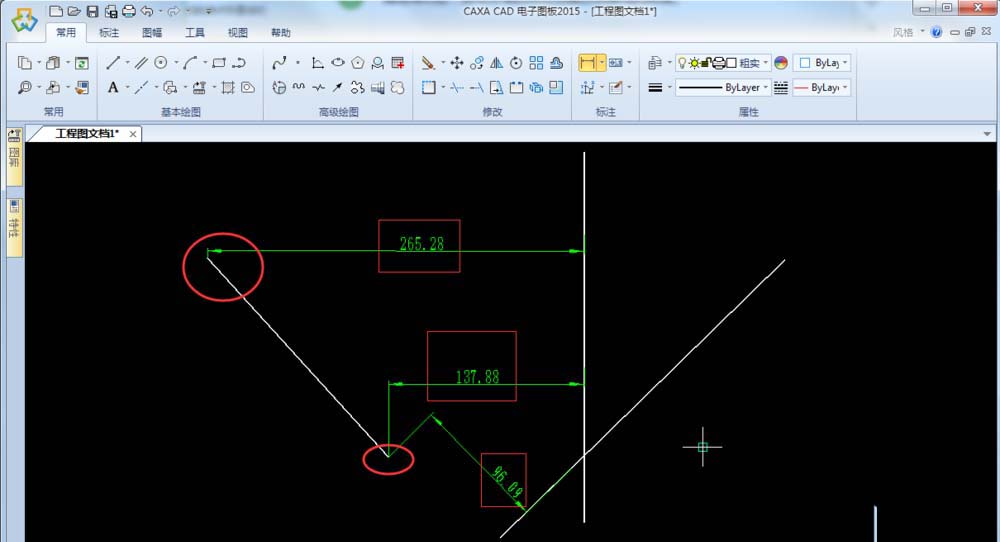

4、捕捉成功后，即可方便的标注出端点到直线的距离。
三、交点间的距离标注

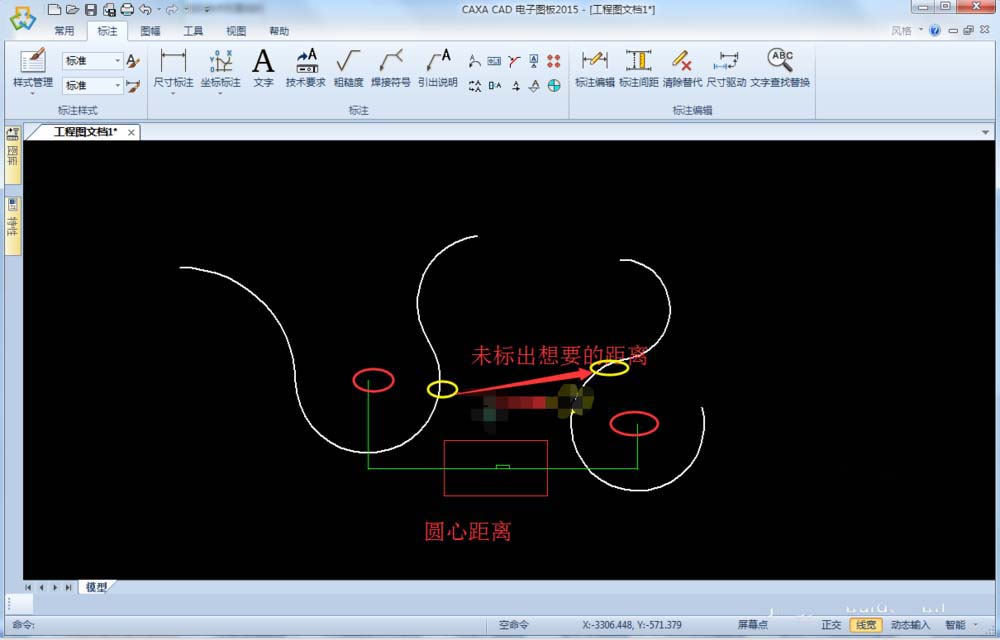

1、有时，当存在一些相切的线条而需要进行标注两点距离时，往往选不到自己想要选择的部位，例如，要标注下图中两个切点间的距离时，选择圆弧后往往会标注为两个圆心间的距离。

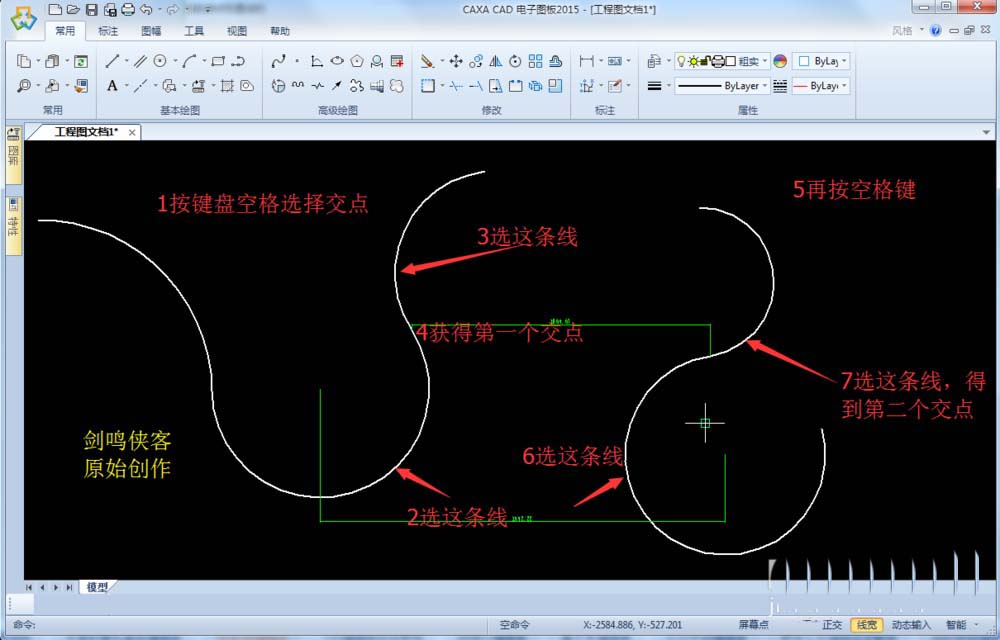

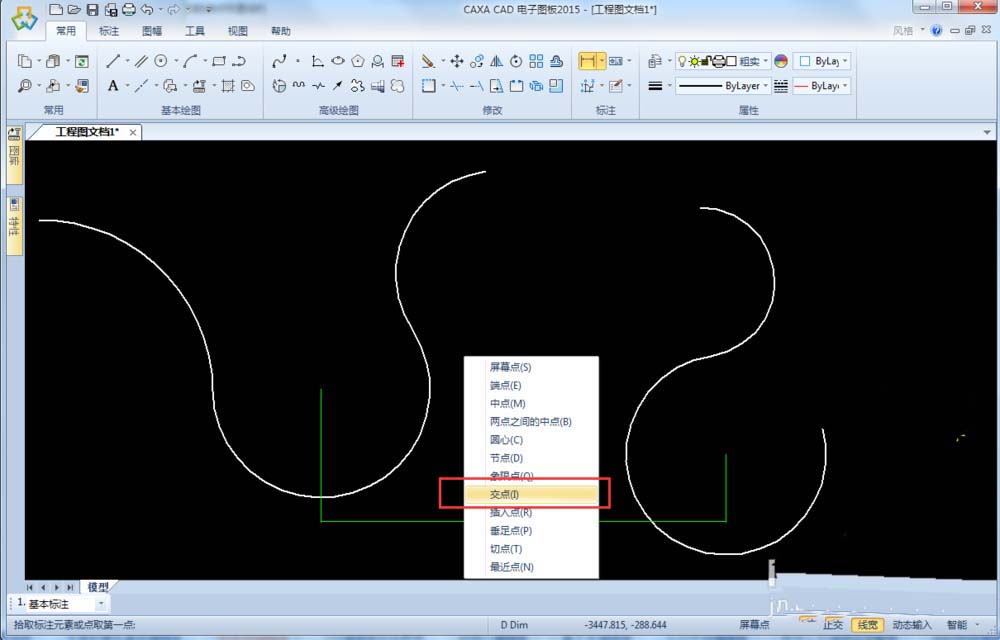

2、这时应该巧用空格键。点击【尺寸标注】后，按下空格键，选择【交点】，先选择一条曲线，再选择另一条与之相交的曲线，则第一个交点就找到了；之后再按下空格键，继续选【交点】，同理，依次选择另外两条相交的曲线，得到第二个交点。
3、得到两个交点后，即可标注出两个交点间的距离了。具体要标注平行距离还是正交距离，可参看上面“孤立两点间的距离标注”处的内容 。
以上就是CAXA标注两点间距离的方法，希望大家喜欢，请继续关注脚本之家。
