今天我们就来看看Solidworks设计零件磨具的教程，请看下文详细的教程，。
一、产品到模具

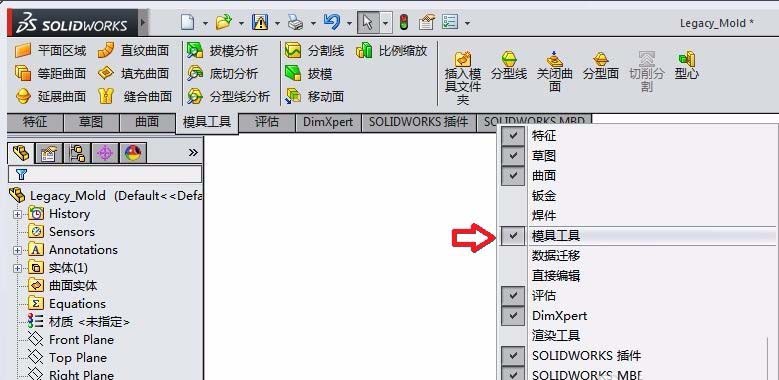

1、在CommandManager上面点击右键，激活“模具工具”命令工具栏

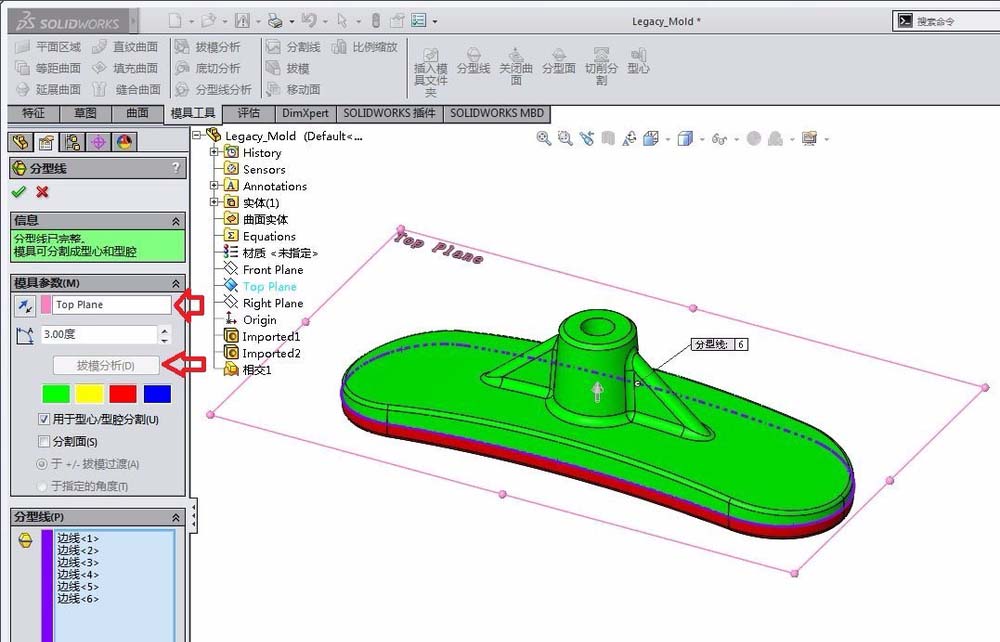

2、点击“分型线”，选择Top Plane,设定拔模角度，然后选择“拔模分析”，系统将自动分析分型线。

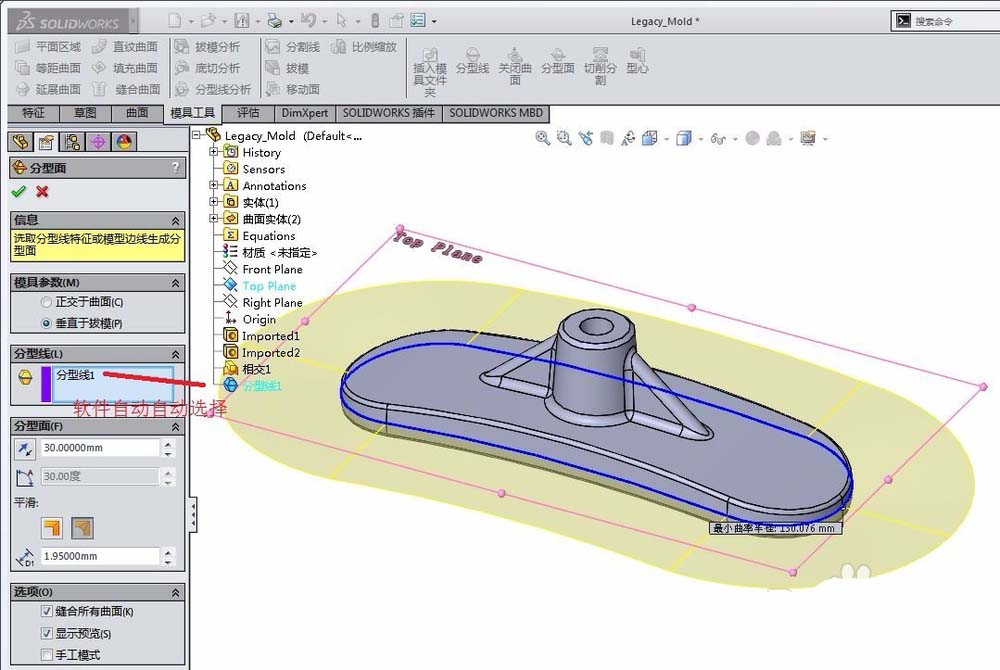

3、选择“分型面”，软件会自动选择分型线，您设定好分型面延长的长度即可。

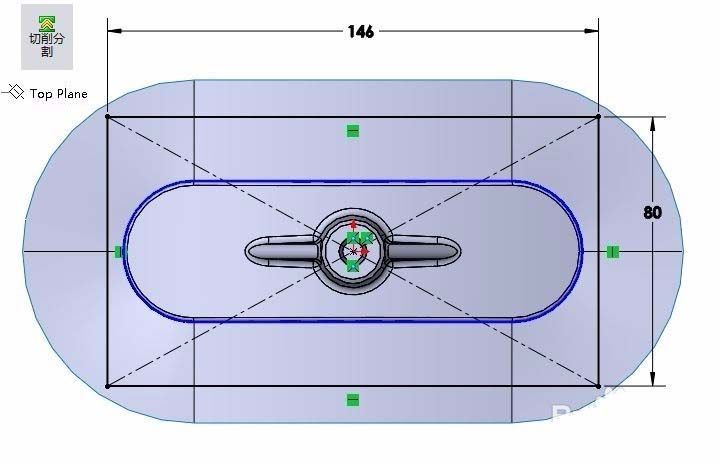

4、选择“切削分割”，然后选择Top Plane,绘制草图（草图大小即是模具大小）

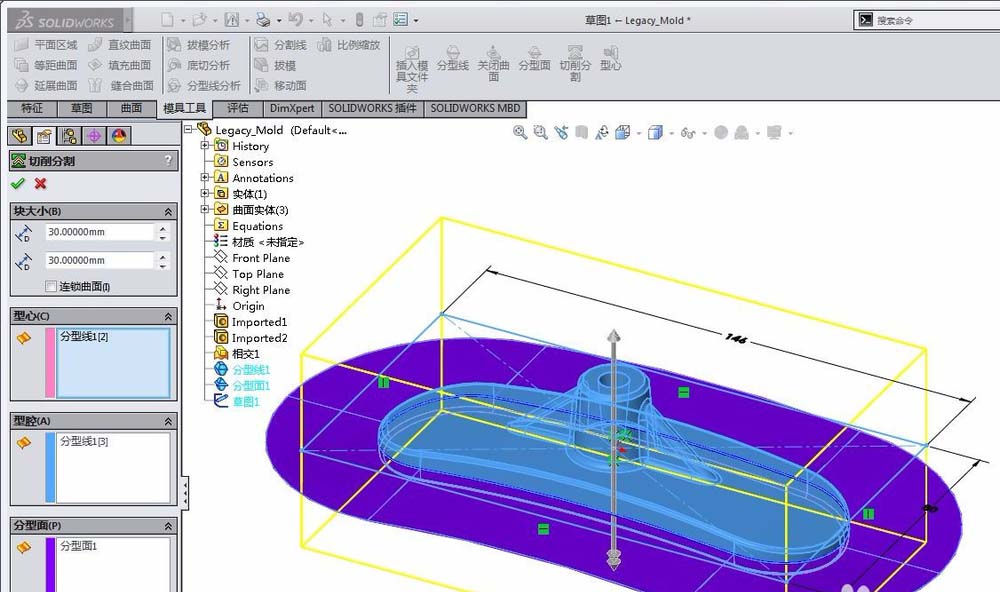

5、退出草图。软件自动跳转，此时在“块大小”中输入模具的高度即可，其他选项软件会自动选择。

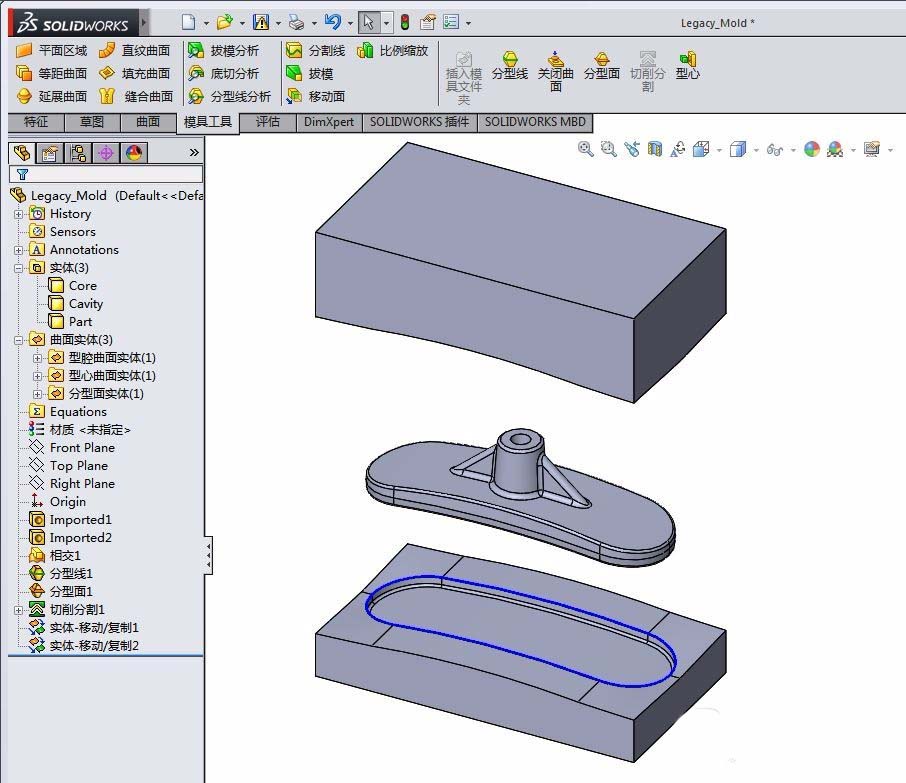

6、点击确认，产品分模就完成了。

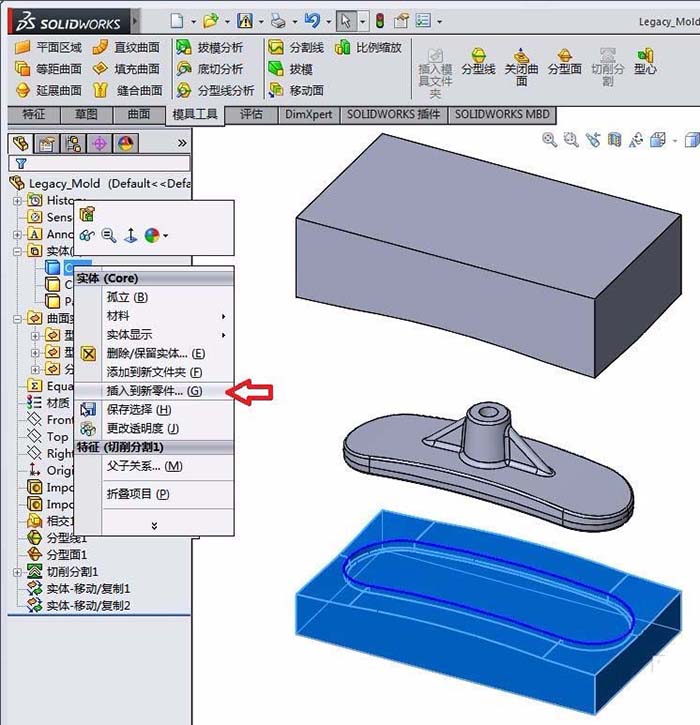

7、隐藏曲面实体，对模具（公模、母模）进行重命名。在模具上面点击右键，选择“插入到新零件”，将模具保存好。
9、导柱、顶盖、冷却管路再另行设计。
二、模具到产品

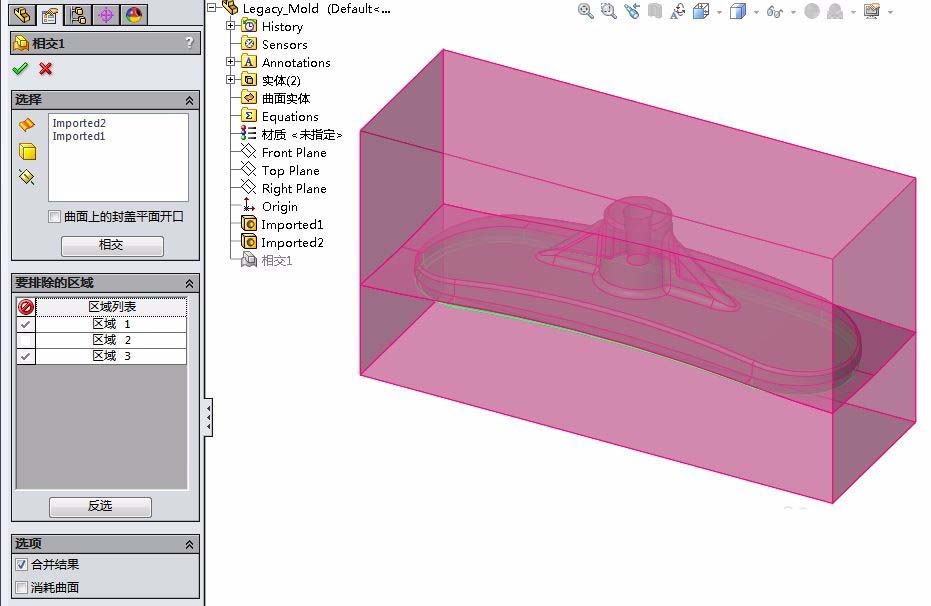

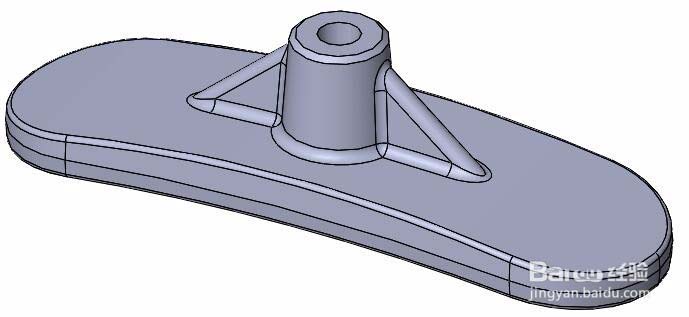

点击“相交”， 选择公母模具，点击“相交”，在要排除的区域选择公母模具。剩下的就是模具中间的产品。
以上就是Solidworks设计底座磨具的教程，希望大家喜欢，请继续关注脚本之家。
