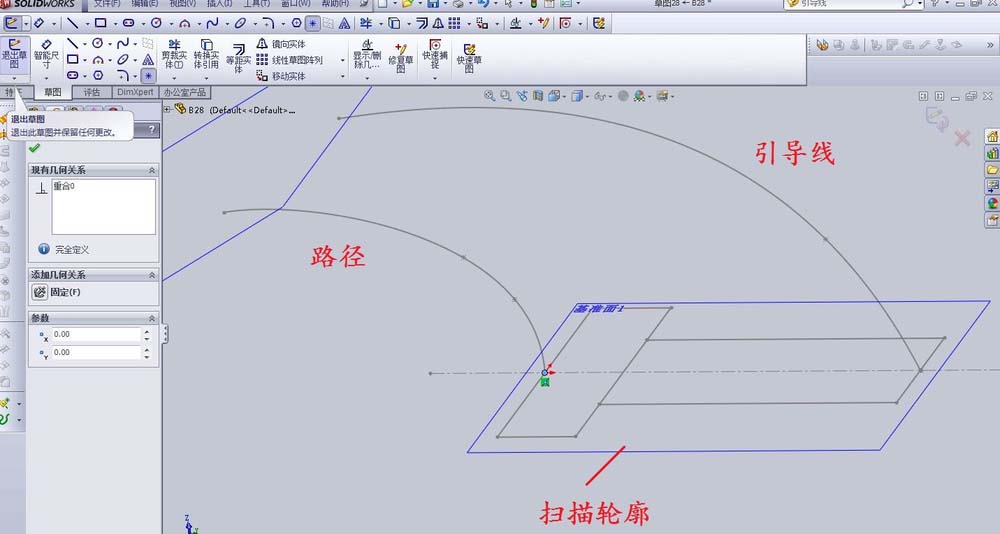

solidworks草图扫射时候，出现无法添加引导线的现象。要在轮廓平面草图上添加一个辅助点A，然后让点A和引导线添加穿透关系，下面我们就来看看这个问题的解决办法。

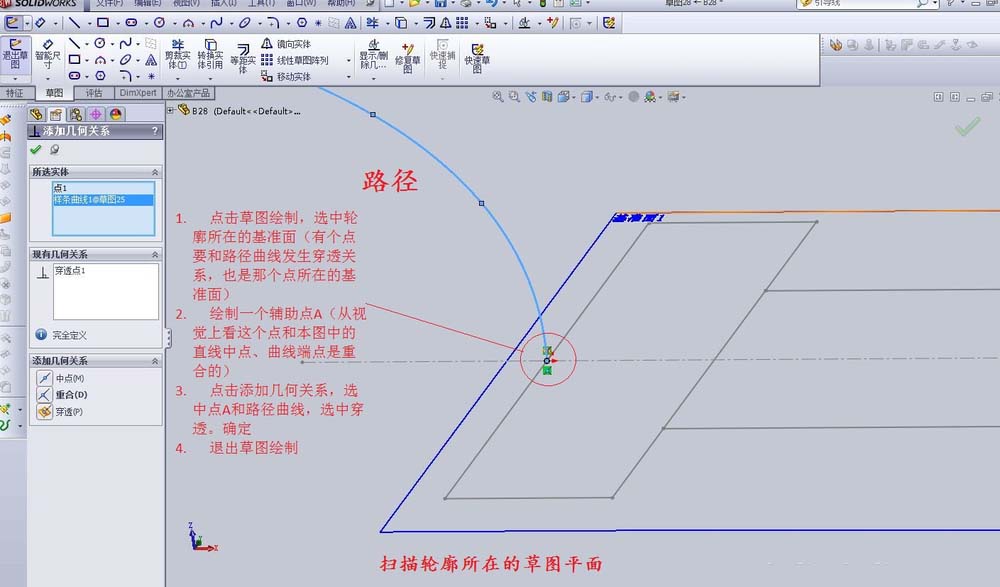

1、 点击草图绘制，选中轮廓所在的基准面（有个点要和路径曲线发生穿透关系，也是那个点所在的基准面）
2、绘制一个辅助点A（从视觉上看这个点和本图中的直线中点、曲线端点是重合的）
3、点击添加几何关系，选中点A和路径曲线，选中穿透。确定
4、退出草图绘制

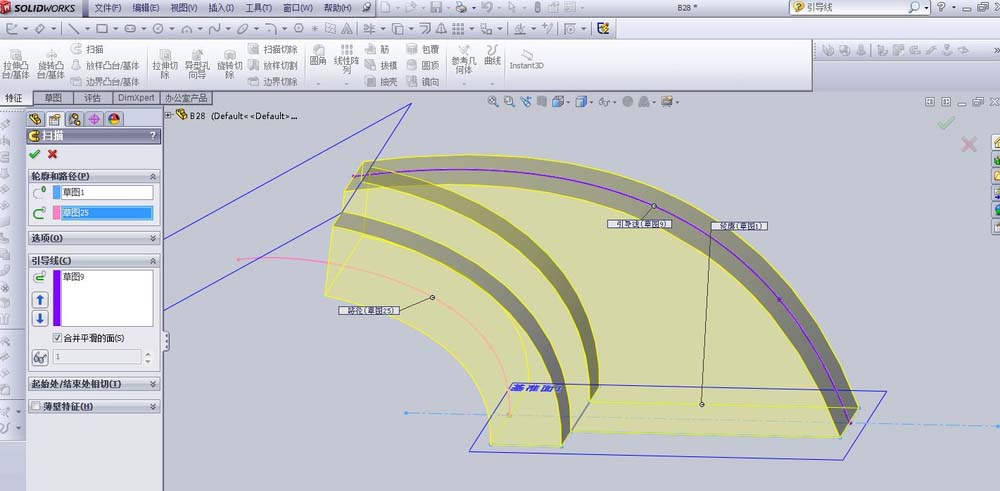

以上就是solidworks扫描时无法添加引导线的解决办法，希望大家喜欢，请继续关注脚本之家。
