在使用solidworks及其它三维软件，经常碰到草图不完全封闭无法生成实体，却又找不出问题，solidworks中有一个检查草图合法性的功能，很多人没有用过，这里分享给大家。
1、首先用solidworks软件绘制一个草图。我这里以一个多边形为例。

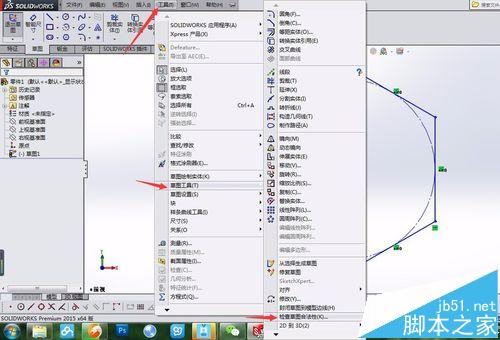

2、在菜单栏选择工具/草图工具/检查草图合法性。

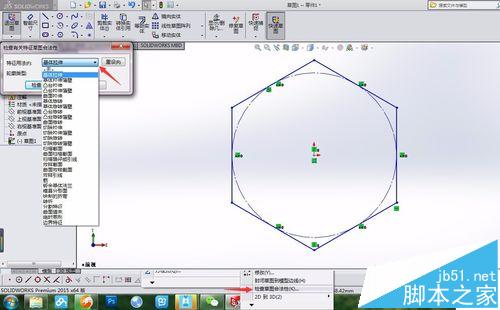

3、随意选择一个基体拉伸命令

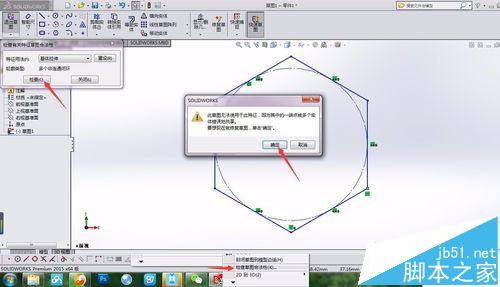

4、检查结果如图，有一个端点错误，点击确定。

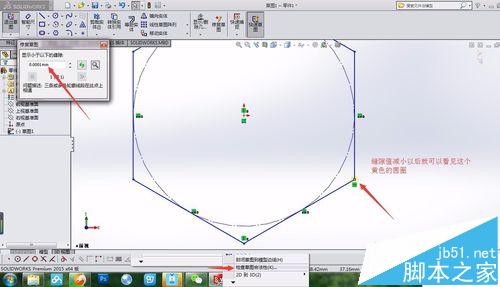

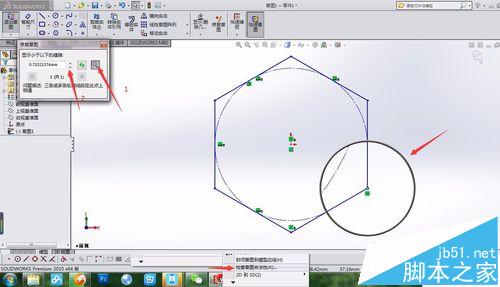

5、点击放大镜会提示错误点，但可能不明显，可以调小缝隙，如图

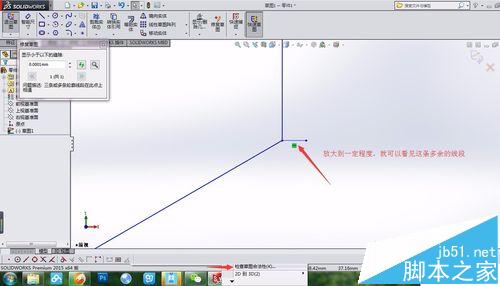

6、放大到一定程度，就可以看见这条多余的线

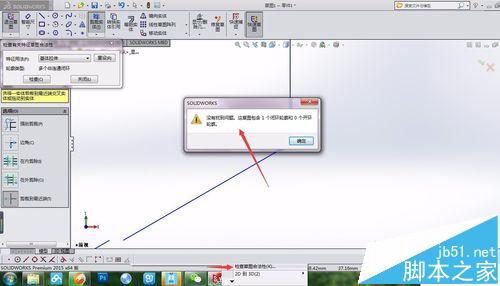

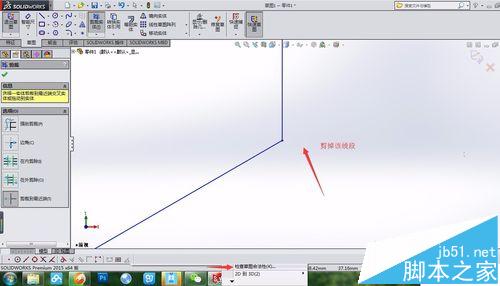

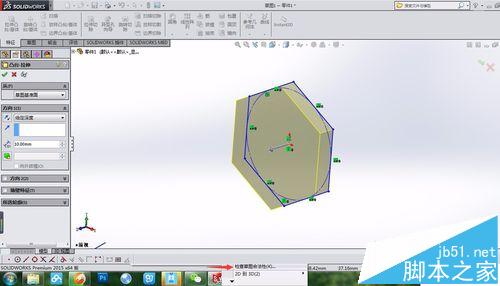

7、剪掉这条线，再次检查，没有问题，可以进行拉伸。
注意事项：软件操作需要耐心，一些小的错误很难觉察，更需要我们熟悉软件的各项功能。
