用CATIA软件绘制实体字，首先要在工程图中写字，然后转换为空心字，然后再PART文件下拉伸，具体看下面分步操作。

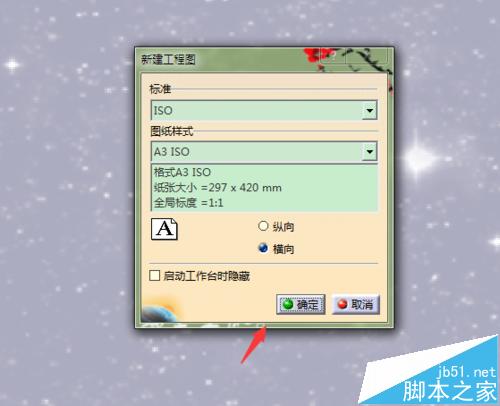

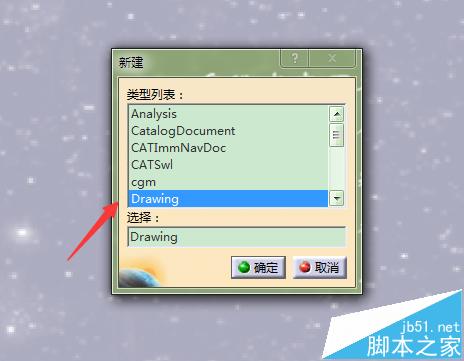

1、打开CATIA软件，新建一个Drawing文件；

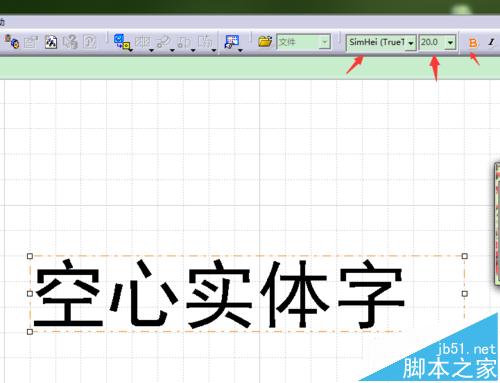

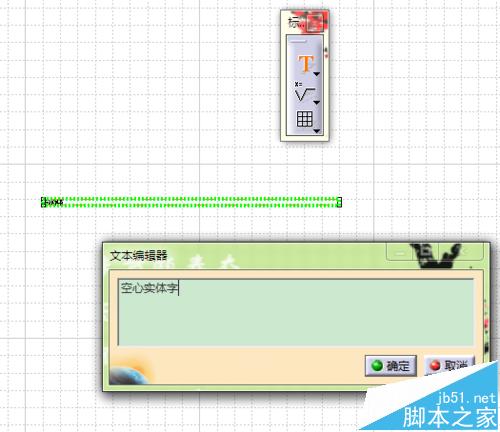

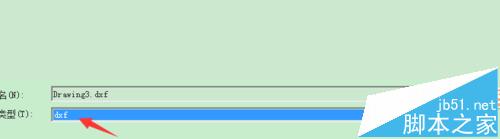

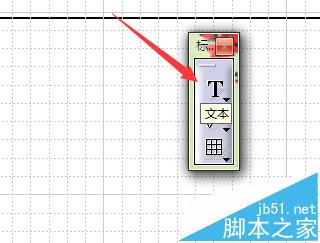

2、选择文本，在对话框中输入空心实体字，然后选择字体（字体很关键），字高；另存为DXF文件，（这种文件是万能格式）

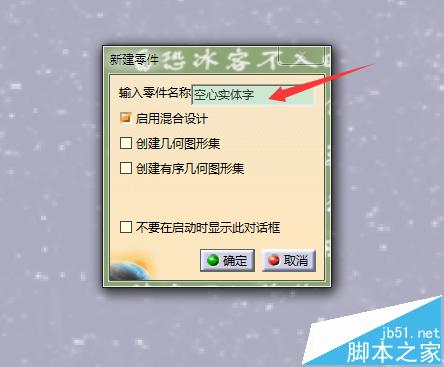

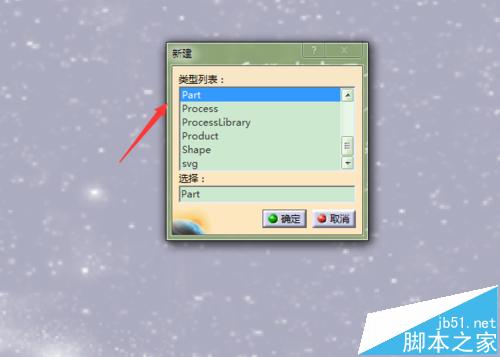

3、新建一个PART文件，命名为空心实体字；

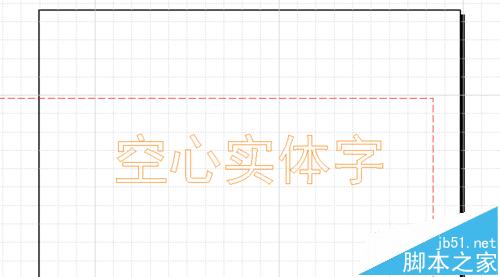

4、打开刚才另存的DXF文件，会发现字体变成空心的了，然后复制；

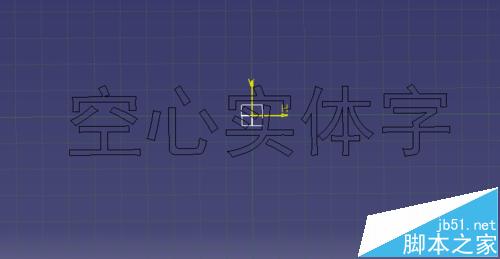

5、在PART文档中，选择YZ平面，进入草图，把复制的空心字粘贴到里面调整到适当位置；

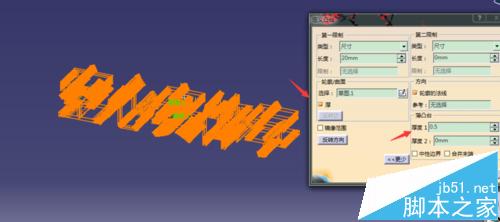

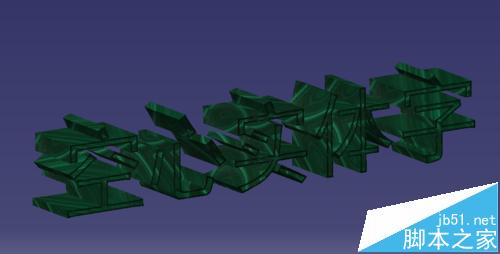

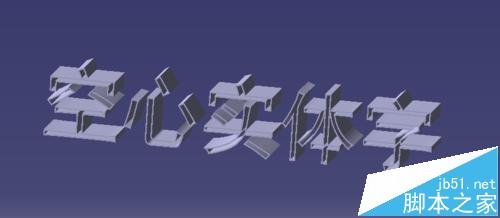

6、退出草图，进行拉伸，然后添加材质，得到空心实体字。
注意事项：字体的选择。
