solidworks的渲染是通过其自带的插件PhotoView360来实现的。新版的solidworks软件是整合了PhotoView360插件的，以前是分开的。下面说一下PhotoView360的使用方法。

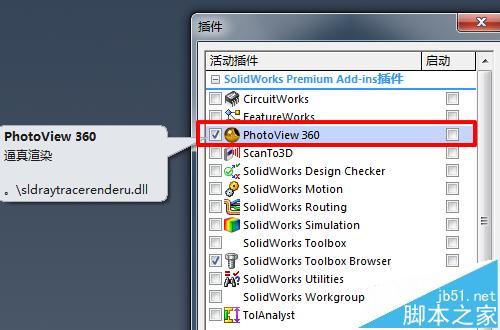

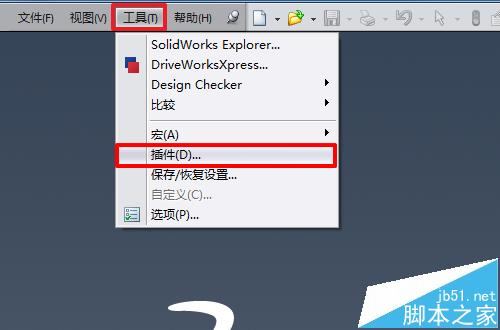

1、首先确认一下PhotoView360插件是否正确安装，打开solidworks，点“工具”——“插件”，弹出的插件列表里应该有PhotoView360，前面的勾打上，确定，插件就载入了。

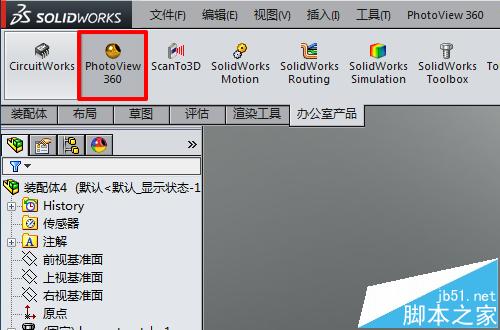

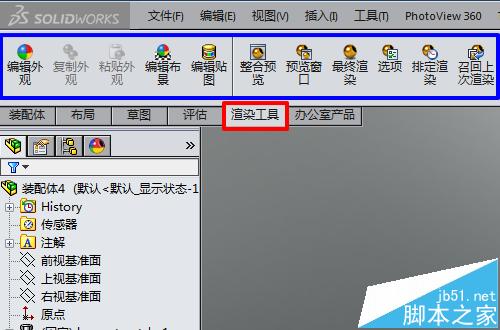

2、打开需要渲染的模型，在“办公室产品”里同样可以找到PhotoView360，这里也可以开启渲染插件。正确开启之后，可以看到“渲染工具”，如下图，点击后上方会显示渲染菜单。

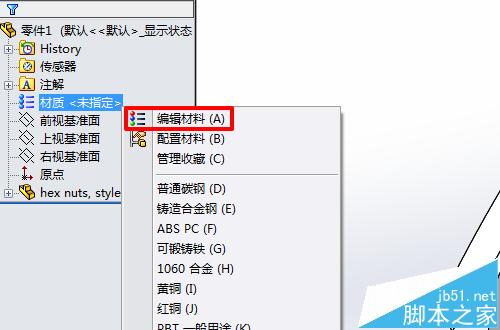

3、设置一下模型的材质，方法是在左边的模型树上找到“材质”，右击选“编辑材质”，这里我给螺母模型选择的是304不锈钢。其他“布景”、“贴图”等可以自行设置。

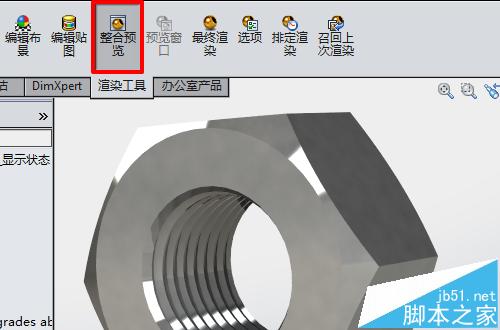

4、到这里就已经可以点击上方的“整合预览”了，点击后软件会一个马赛克一个马赛克地渲染（PS：“整合预览”就是直接在建模窗口渲染预览图；“预览窗口”会弹出一个额外的窗口来渲染预览图；“最终渲染”会弹出窗口渲染并可以保存最终的渲染图片）。

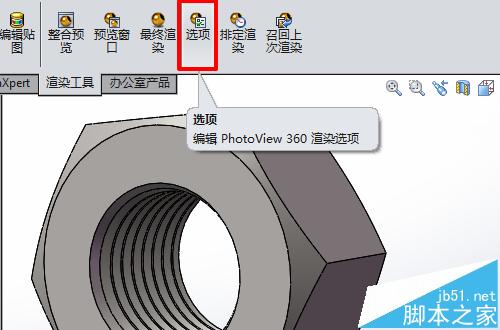

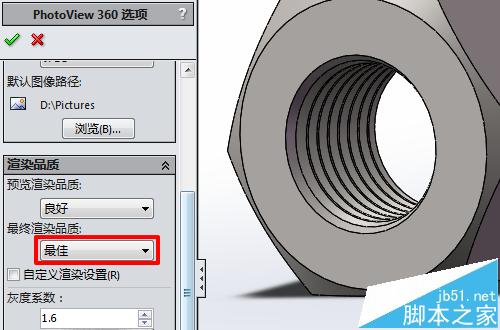

5、预览后，如果感觉默认设置的渲染效果不佳，可以点击“选项”。在左边的选项窗口进行相关设置，比如这里我把“最终渲染品质”调为“最佳”，一切设置完成后，确定。

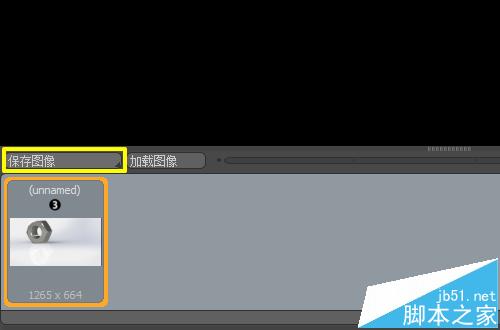

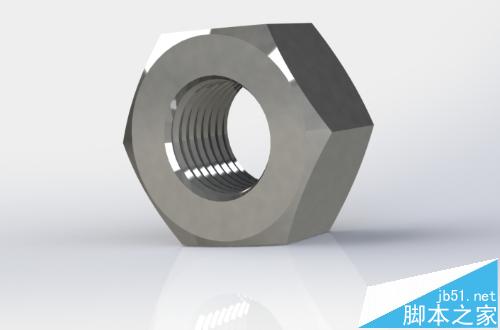

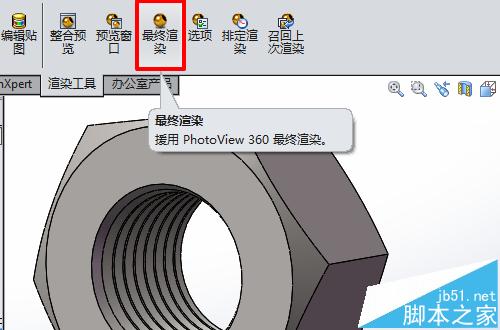

6、最后点击“最终渲染”，等渲染完成后点左下方的“保存图像”，设置一下文件名跟图片格式，得到最终渲染图，效果如下。
