SolidWorks的全局变量与使用方程式建模类似，就是再建模过程中运用有熊的运算符、函数和常量等，为建模过程中模型的参数创建关系，实现参数化设计，具体步骤如下。

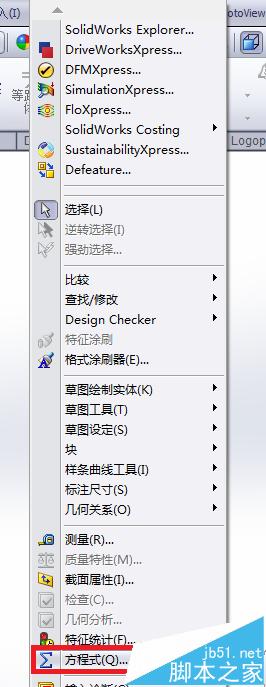

1、单击“工具”菜单，选择“方程式”命令。

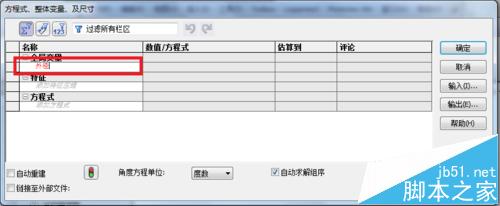

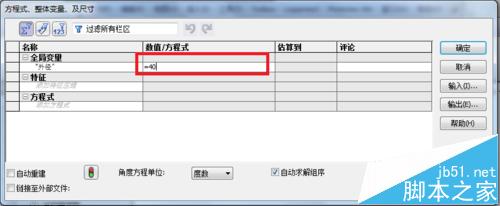

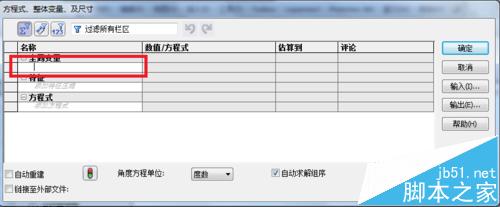

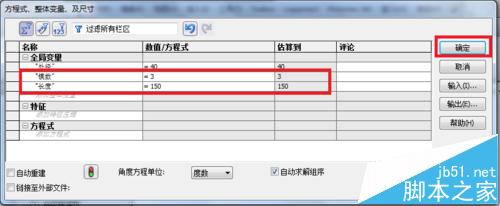

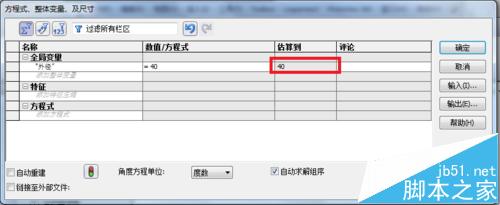

2、单击“全局变量”下的文本框，激活该文本框，输入“外径”，在“数值/方程式"中输入“40”，然后单击“估算到”，完成“外径”全局变量的定义。
3、用同样的方法，完成以下两条全局变量的定义。

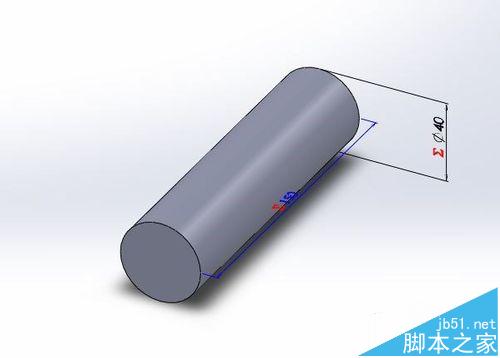

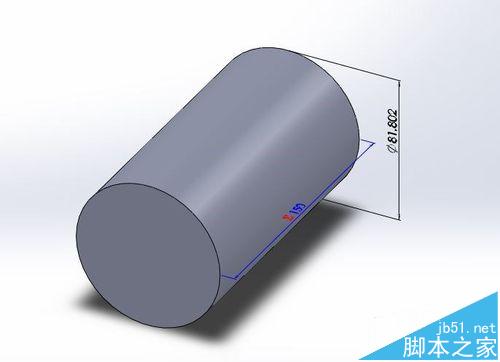

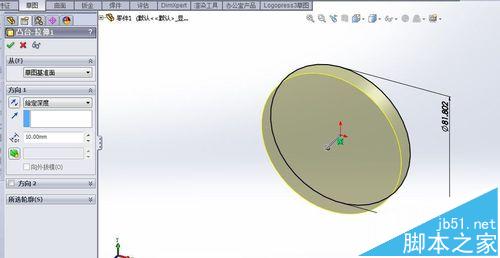

4、创建如图特征。

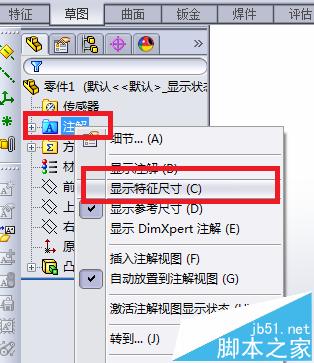

5、在模型树中，右击“注释”，并选中“显示特征尺寸”按钮。

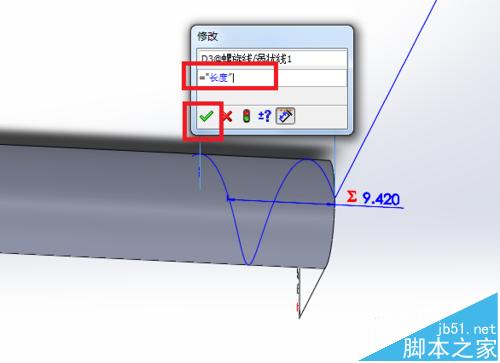

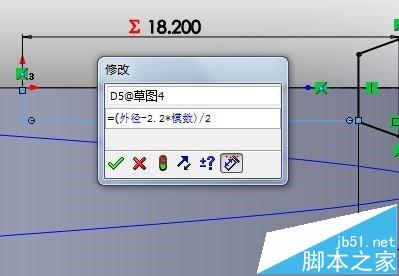

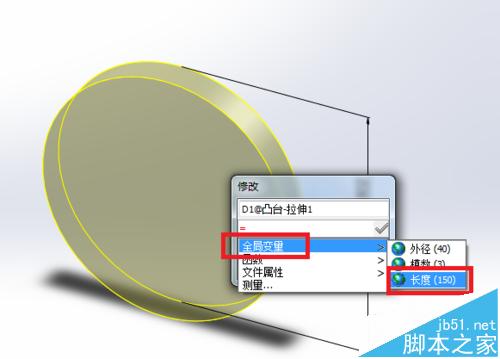

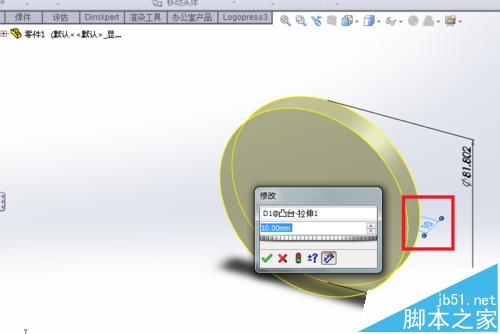

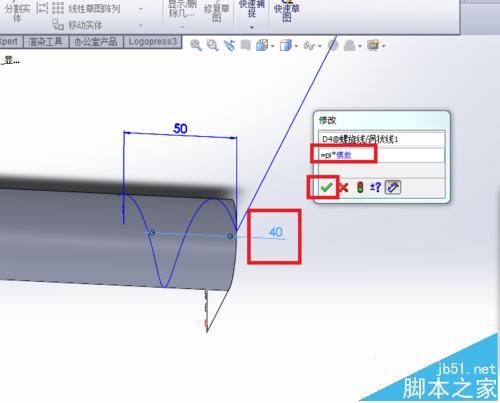

6、双击该尺寸，在文本框中输入“=”，选择“全局变量”中的“长度”，然后，单击对号按钮。（注意：这里的“=”应在英文状态下输入）

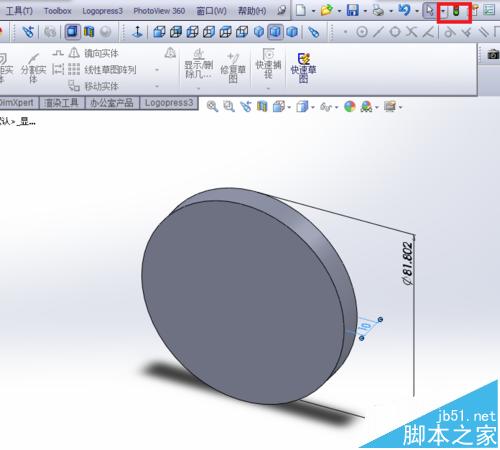

7、单击“重建”按钮，图形尺寸发生变化。
8、用同样的方式处理直径。

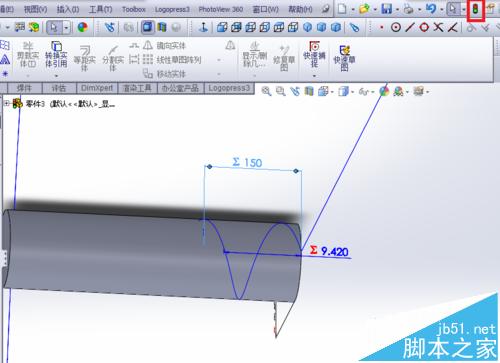

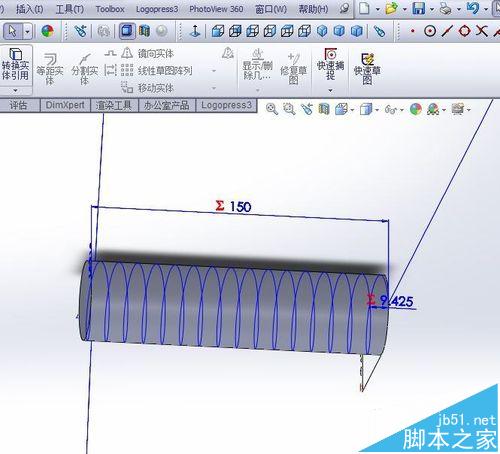

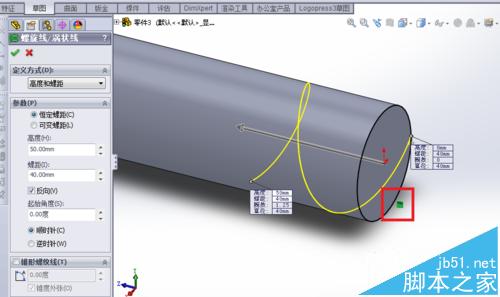

9、创建如图所示的螺旋线。（注意：草图要使用“实体引用”创建）
10、按如图所示修改螺旋线的尺寸参数，并重建模型。

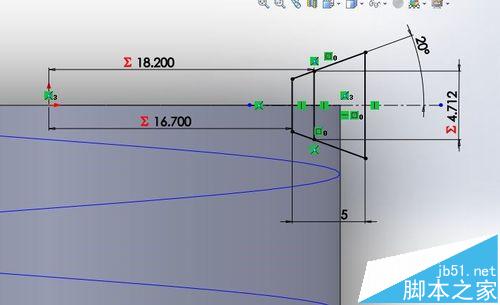

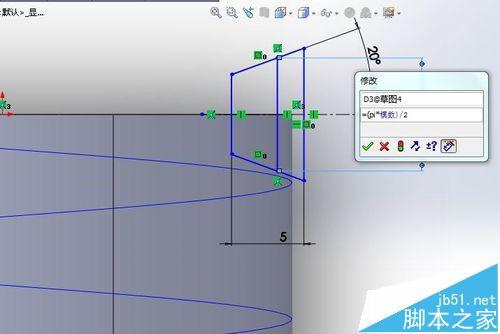

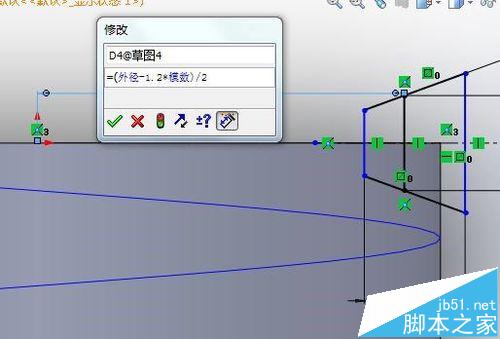

11、创建如图所示的草图，并修改其尺寸参数。

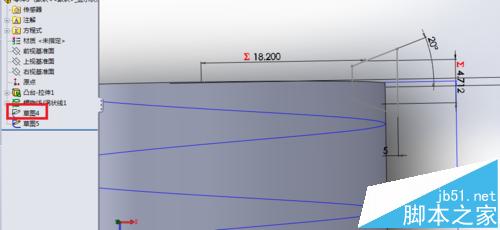

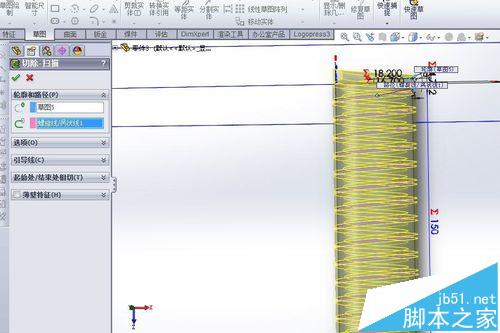

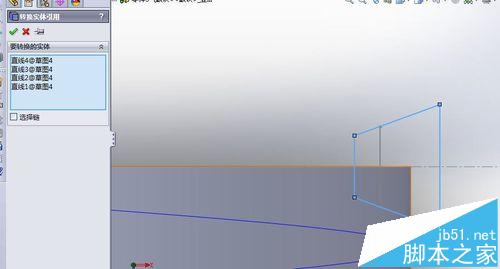

12、以步骤11中的草图为基体，创建新的草图，并将步骤11中的草图隐藏，然后成成扫描切除特征。（注意：草图要使用“实体引用”创建）

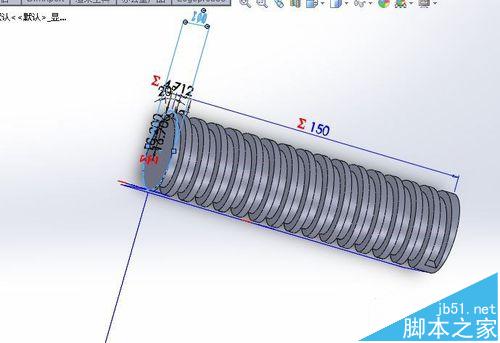

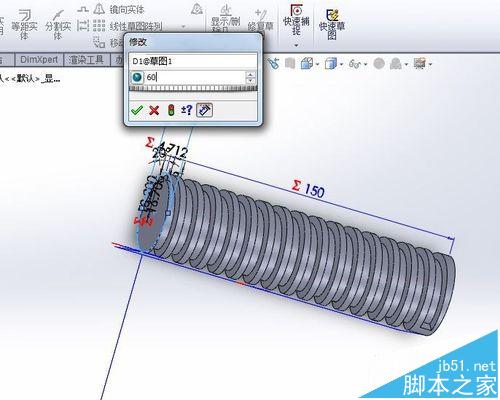

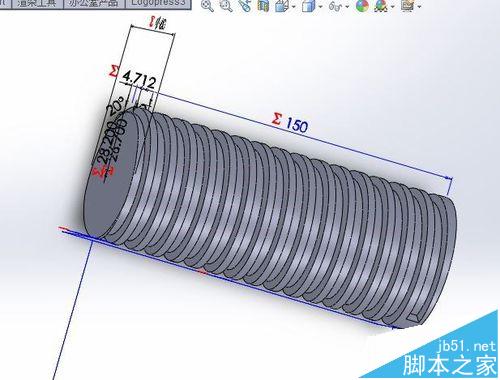

13、只需要修改基本尺寸，与之关联的尺寸就会发生变化。
