用solidworks出工程图时，我们可以在选中某一视图后右键单击，在弹出的对话框里选择“将视图转换成草图”即可对工程图进行编辑。而用solidedge出的工程图则与三维模型式中保持一致，所有视图均处于不能修改的块的状态，本教程将介绍一种使solidedge工程图成为可编辑的工程图的方法。

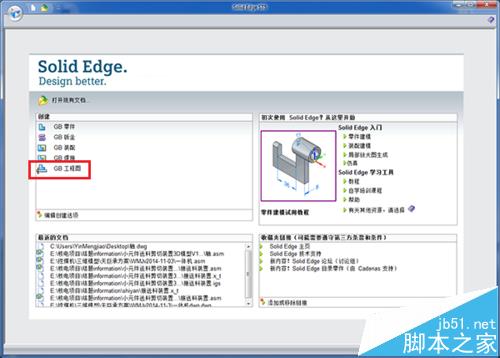

1、打开solidedge软件，在创建模块中选择“GB 工程图”，如下图所示：

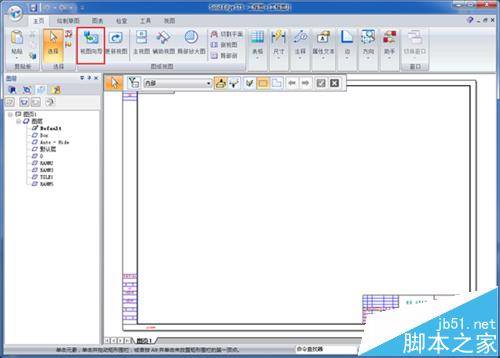

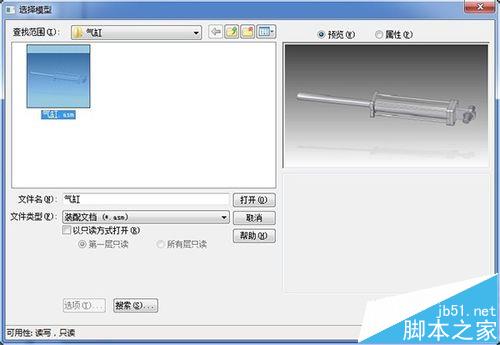

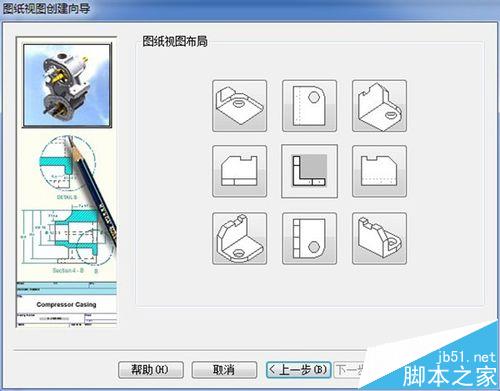

2、单击“视图向导”，打开要出工程图的模型，如下图所示：

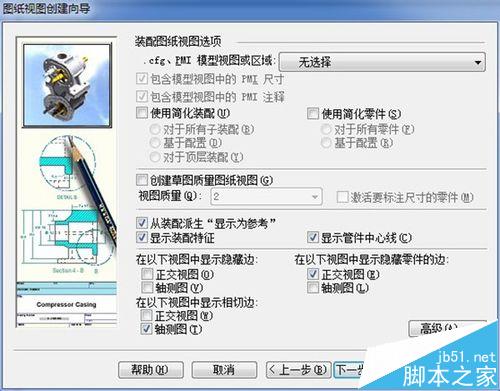

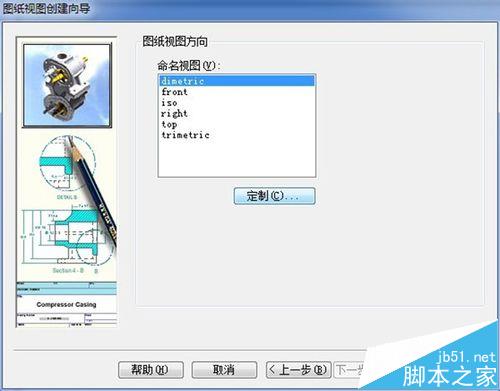

3、在“图纸视图创建向导”对话框中点击“下一步”，进入“图纸视图方向”界面，如下图所示：

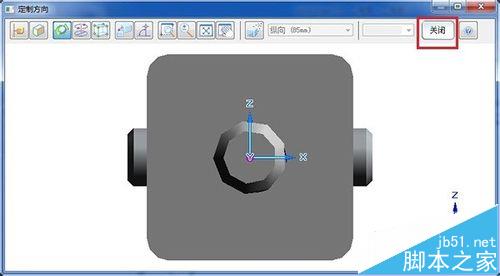

4、在“图纸视图方向”界面选择一个视图，点击“定制”，弹出“定制方向”对话框，确定视图方向后关闭该对话框，在“图纸视图创建向导”对话框中点击“完成”，如下图所示：

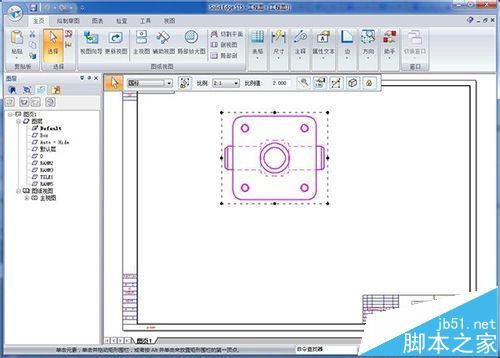

5、在图纸的合适位置放置视图，放置好后如下图所示：

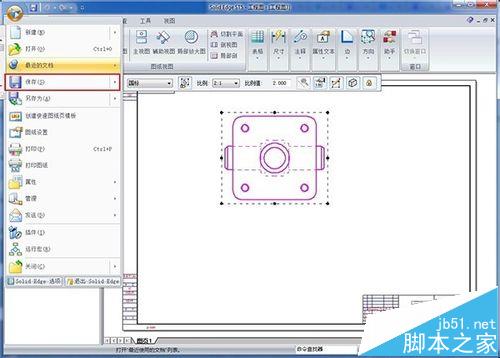

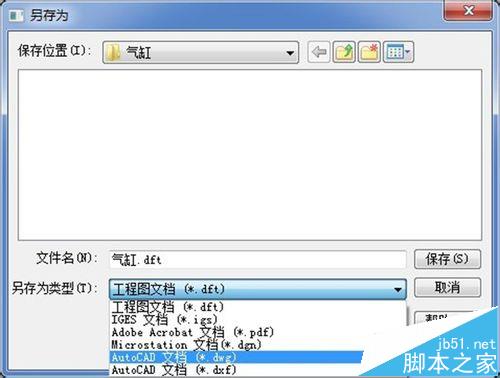

6、点击左上角“应用程序按钮”，在弹出的页面选择“保存”，将工程图保存成dwg格式的文件，方便之后使用AutoCAD对之进行编辑。

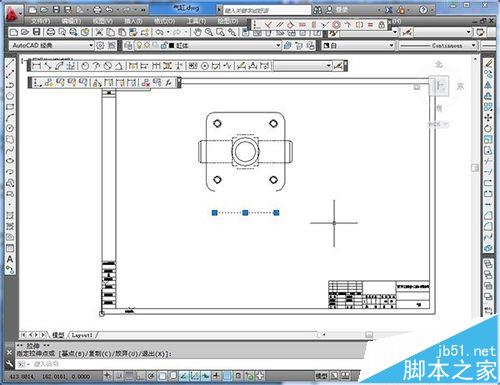

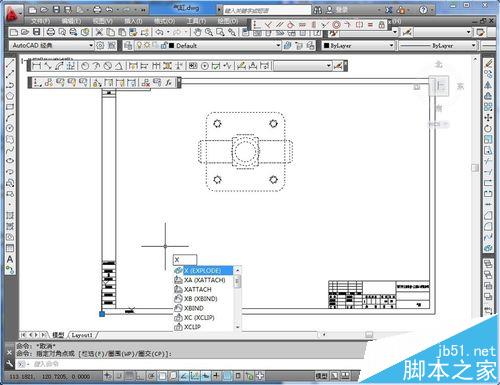

7、用AutoCAD打开刚才保存的工程图，将视图选中，输入命令“x”然后回车，将块打散，视图就可以编辑了，如下图所示
