主要讲解在solidworks中创建垃圾筒模型的方法，我们通过对实物的观察，对模型在心中产生一个大致的轮廓，从而生成产品模型，经过不断的对比修改最后得到设计的最终结果。

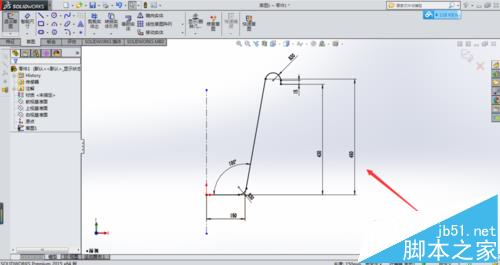

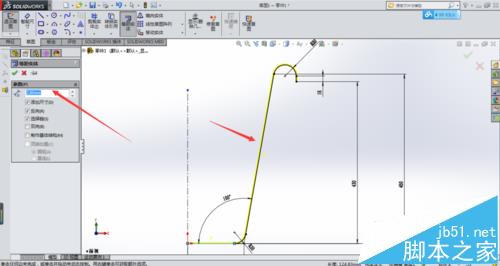

1、首先选择基准平面，勾勒一个草图轮廓，如图所示。通过等距实体命令，将轮廓曲线偏移一个厚度，最后将端点处连接起来。

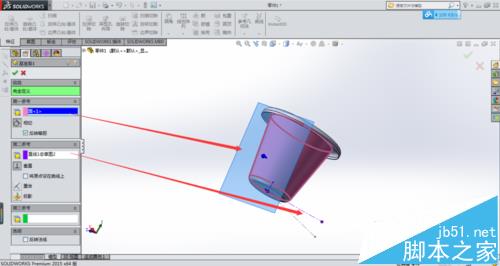

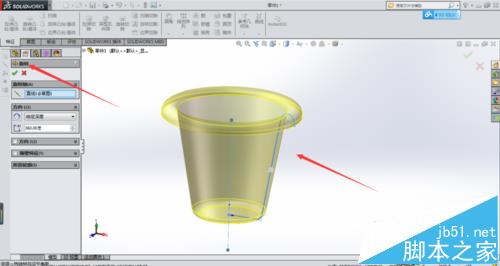

2、点击旋转凸台命令，对草图轮廓进行旋转，以草图中心线为旋转轴生成实体。再次进入草图，绘制一条直线，指定角度和草图1中的的角度对应，使直线垂直于垃圾筒斜面。完成后创建一个新的基准平面，分别选择斜面和刚刚绘制的直线作参考，如图所示

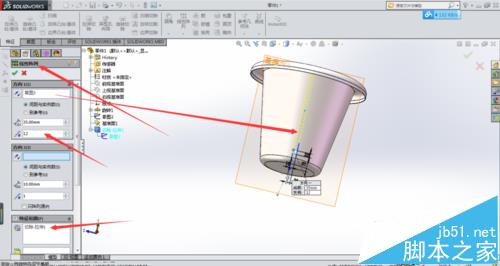

3、选择刚刚创建的基准平面绘制草图，通过拉伸切除命令产生垃圾筒侧面的孔。接着选择线性阵列，使该孔沿斜面均匀阵列。

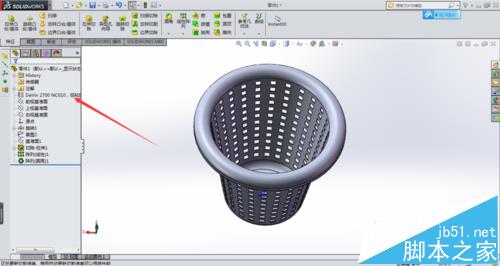

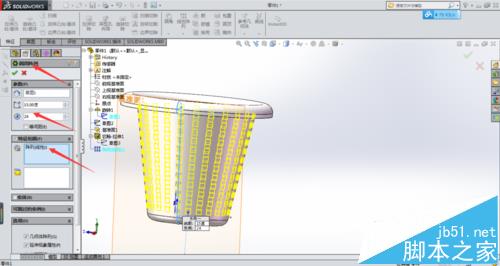

4、然后再选择圆形阵列，选取刚刚线性阵列的特征为阵列对象，使侧面孔均匀分布在侧面上。最后指定材料为塑料，生成效果如图。
注意事项：
注意在圆弧面上创建基准面，必须有第二参考面或线。
