CAXA是很重要的画工程图的软件，而画五星红旗又算基础图，也是老师常给大家布置的作业，在这里呢，小编就跟大家分享一下如何用CAXA画五星红旗。

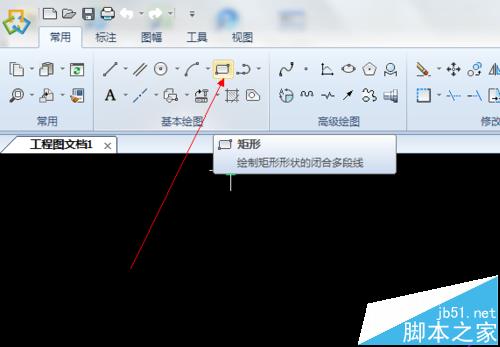

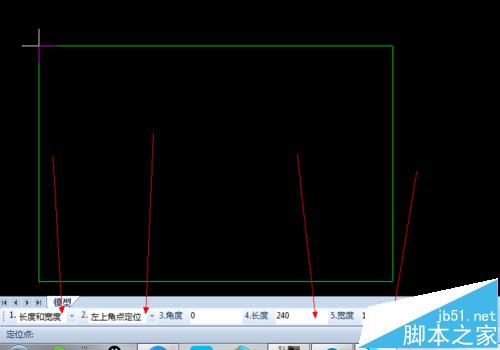

1、打开软件，画一个矩形，设置矩形左上角点定位，红旗长宽比例有多种，这里选第二种，长尾240，宽为160.

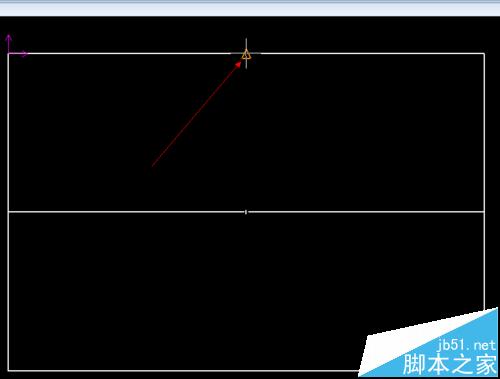

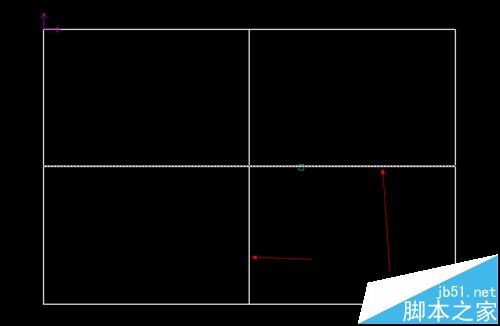

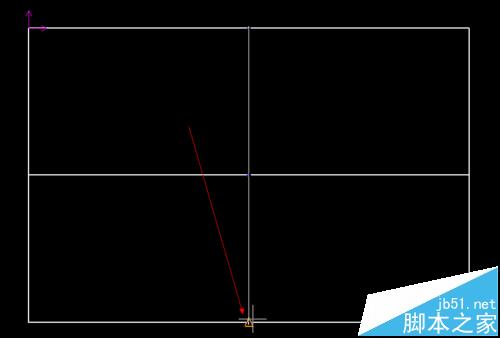

2、将这个矩形划分为相同的4部分，图中所示三角就是此线段的中点，只留下左上角的那一部分，其余的删除。

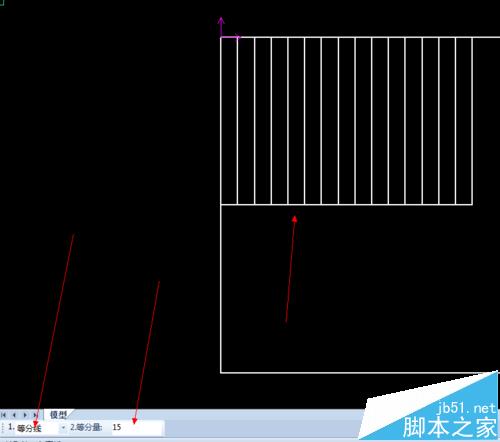

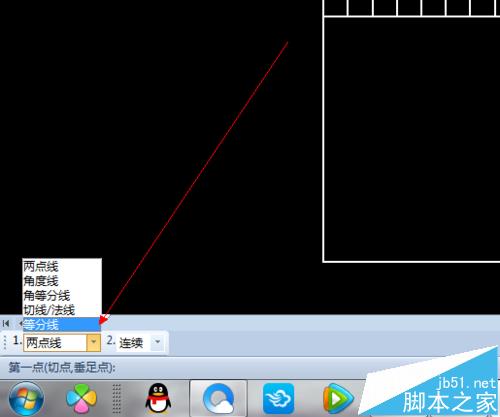

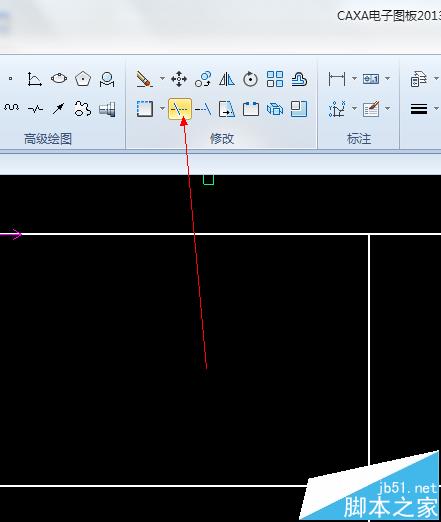

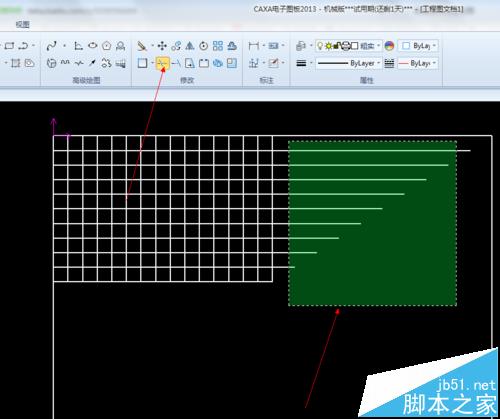

3、在左上角的那部分里，长和宽分为15份和10份。用等分线命令，多余的线条用裁剪裁去。

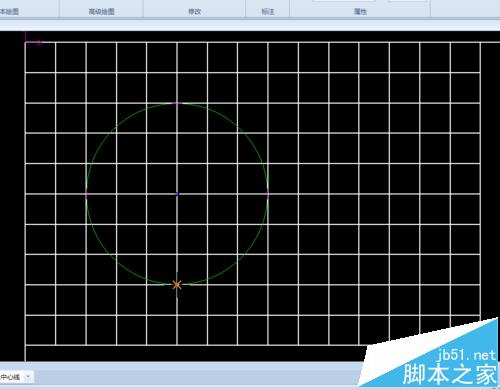

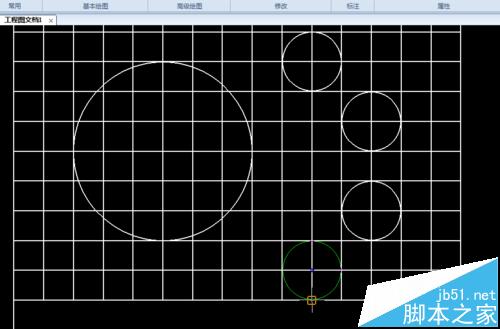

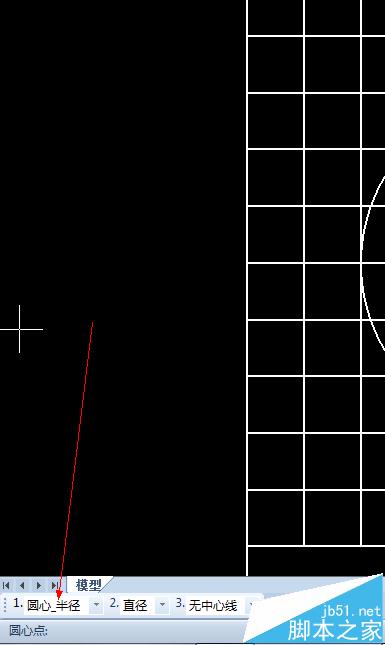

4、接下来要画五星了，我们要先画圆，有圆才有星，大圆圆心的坐标为（5,-5），小圆圆心坐标分别为（10，-2），（12，-4），（12，-7），（10，-9）。

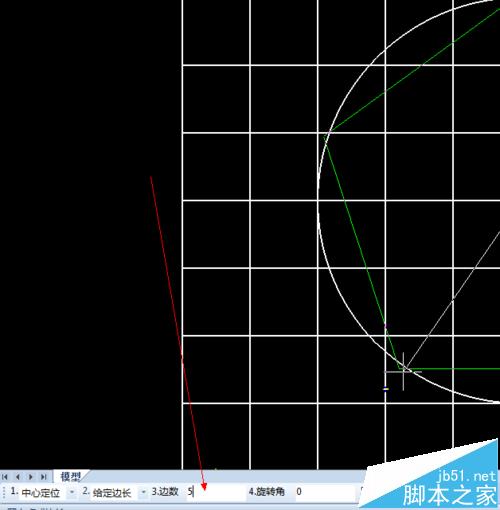

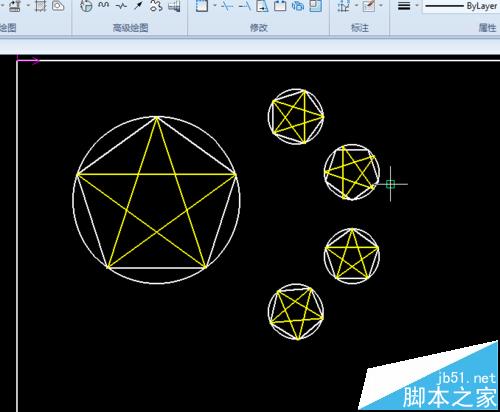

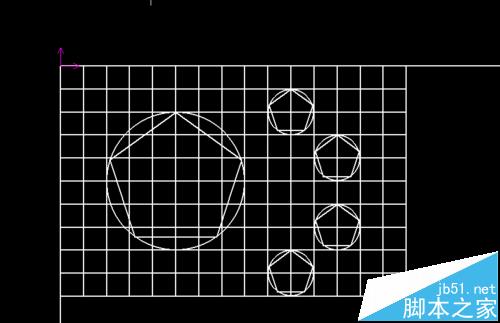

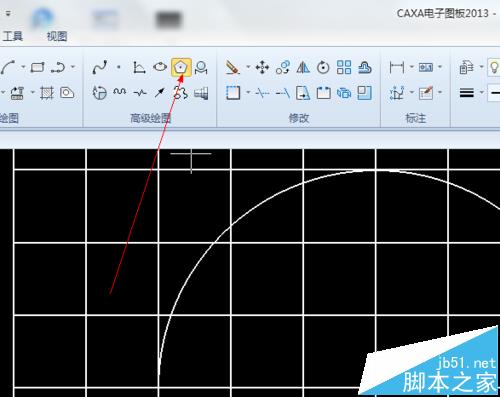

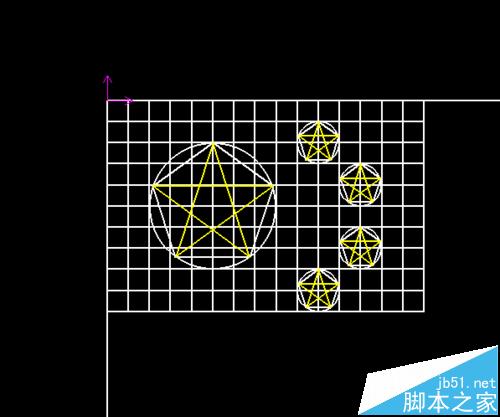

5、在圆里添加五边形，调整大小，连接五边形各点，便画出了五角星。
注意：这个时候要将画五角星的线改为黄色。

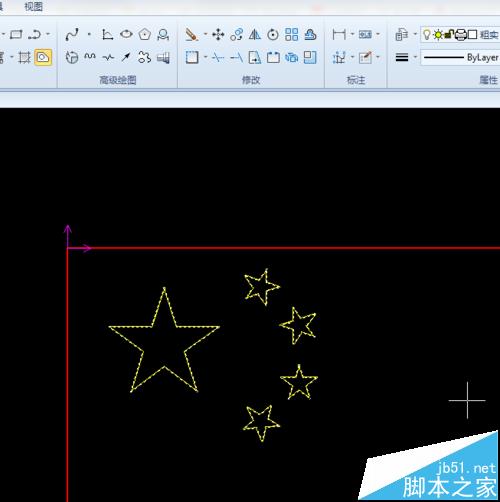

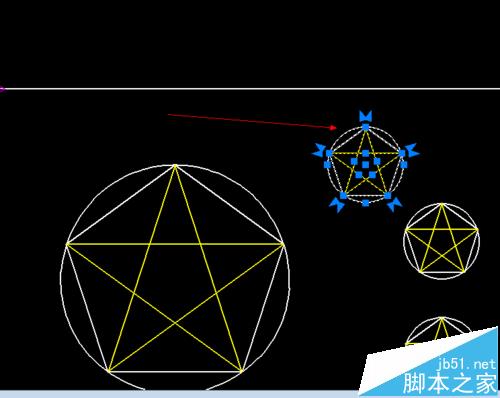

6、大家都知道我们大中国国旗的小星是有角度的，所以，接下来，我们要给小星调整角度，然后删了多余的线。

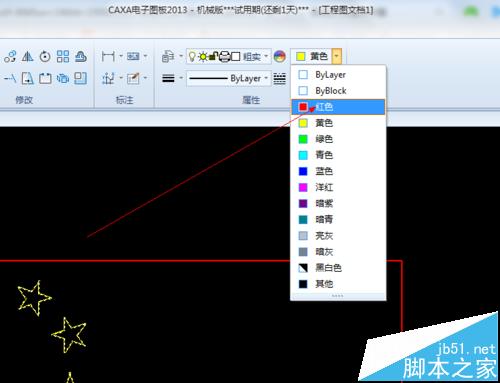

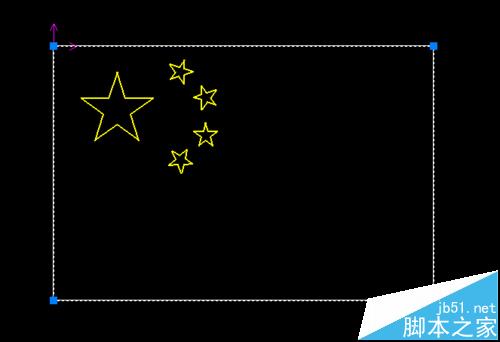

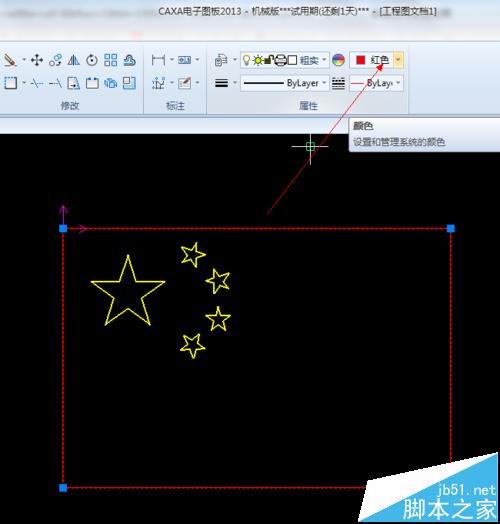

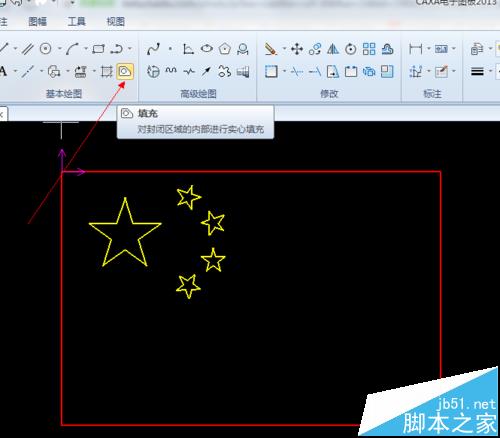

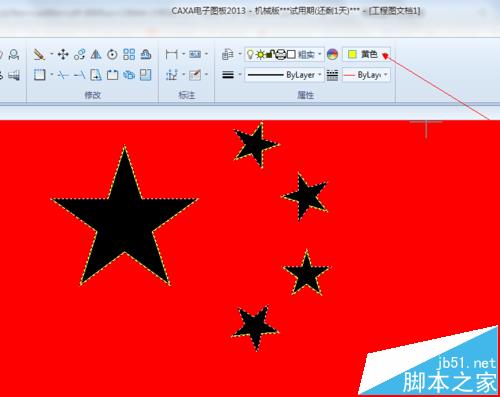

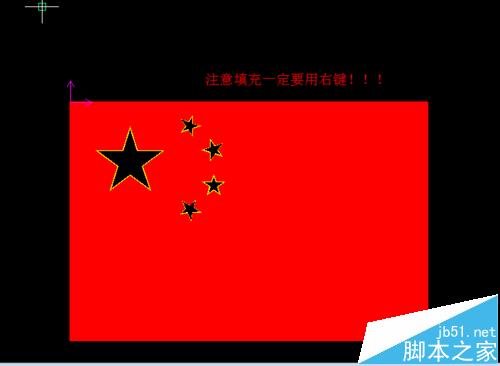

7、我们要装饰我们的国旗，先教大家填充国旗吧。选定国旗边框，将边框设置为红色，然后点击“填充”。选定五个星星，将颜色设置为红色，然后在国旗空白处点击右键。
注意：一定要右键，不然没效果。

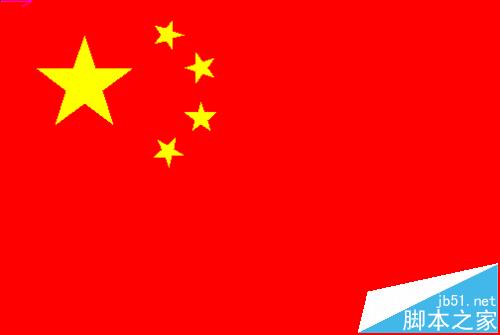

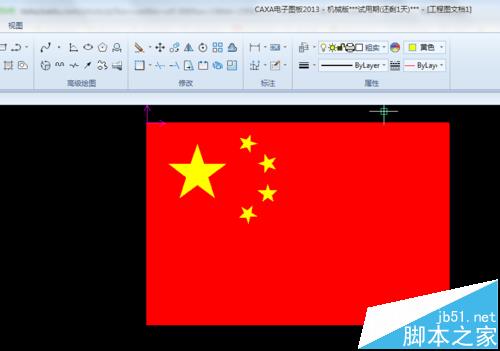

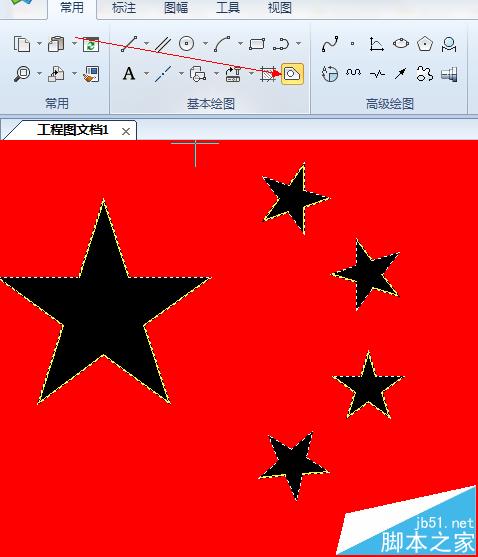

8、下面我们就要填充五星啦。点击“填充”，选定五个星星。将颜色改为黄色，在星星里点击右键，星星就会变成黄色。完成后就是下图所示，我们的国旗就完成啦。
