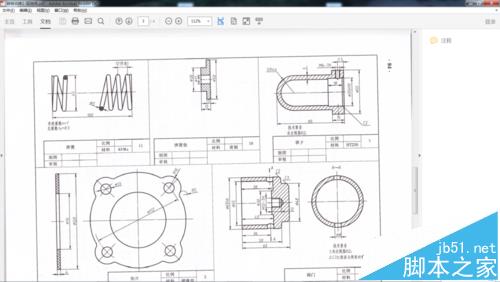

学机械相关专业的同学都应该会用到这个软件，想我第一次画弹簧，不知道该怎么绘制，后来摸索以后知道了，下面我以图片中的弹簧为例，写个教程帮帮那些没听课的孩子。
1、新建part。

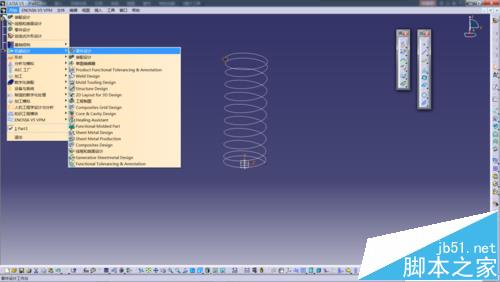

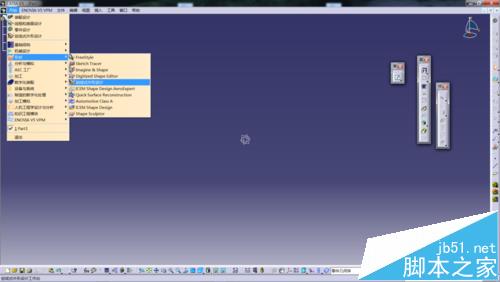

2、开始 →形状 →创成式外形设计。

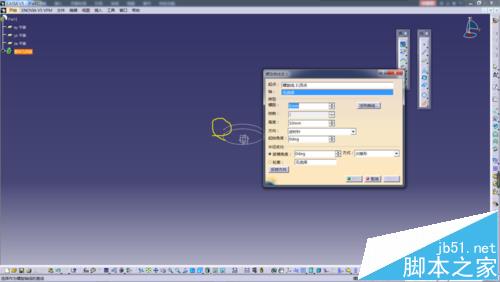

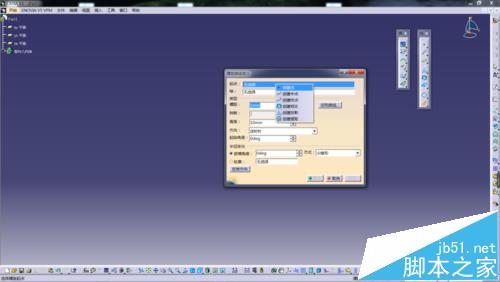

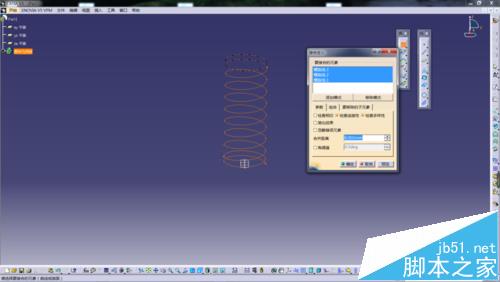

3、直接选中螺旋线，如图。右键单击起点，创建点。（创建点的规则是 以螺旋线的中心线到中心周线的距离为X或Y轴坐标。）这里我们创建的坐标为（0,20,0）。

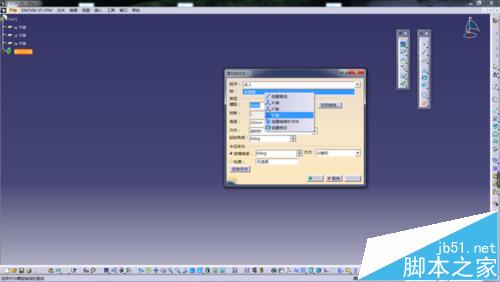

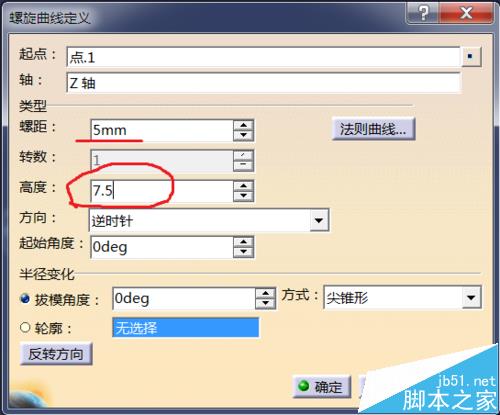

4、右键轴，选择X或Z轴。（由于点在Y轴上，所以选择X或Z轴，便于我们操作。）这里我们选择Z轴。螺距5，高度7.5.这里要注意，高度一定是螺距的1.5倍！！！后面多余的部分会被切除。确定，生成第一段螺旋曲线。

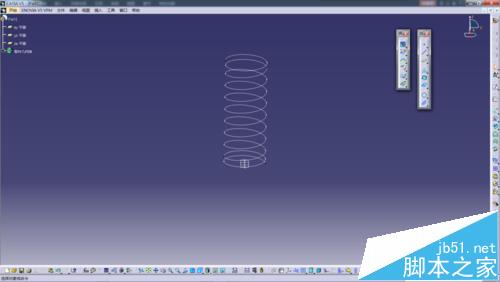

5、选中螺旋线Z轴上放的端点，螺旋线，Z轴，螺距12，高度90。确定，生成第二段曲线。
6、选中最上方的端点，单击螺旋线，选Z轴，螺距5，高度7.5.生成第三段曲线。

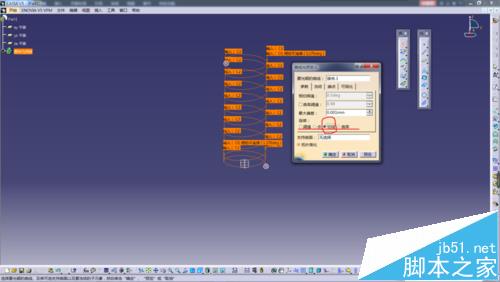

7、单击接合命令，选中三段曲线，确定。单击曲线光顺，选中曲线，改阈值为切线，确定。
8、选择yz平面，进入草图，画圆，约束圆心与曲线端点相合，约束圆的直径5。退出工作台，进入零件设计操作平台。

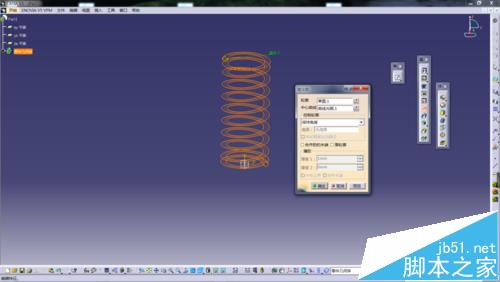

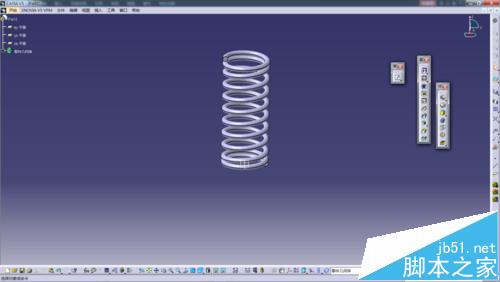

9、选择肋命令，轮廓选择刚才画的圆，中心曲线选择之前画的螺旋曲线，确定。
10、单击平面命令，右键选择xy面，偏移2.5。单击平面命令，右键选择xy面，偏移102.5，为什么是2.5？那是因为5/2=2.5。至于为什么是102.5？因为100+2.5=102.5

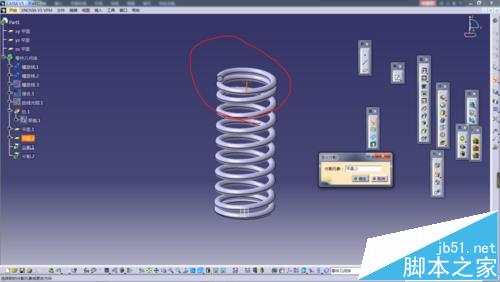

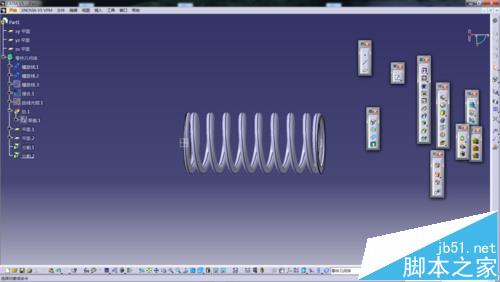

11、单击分割命令，选中第一个平面（可以在左边的数分支中选中），确定。单击分割命令，选中第二个平面,，记得单击箭头，把箭头方向改为向下，确定。

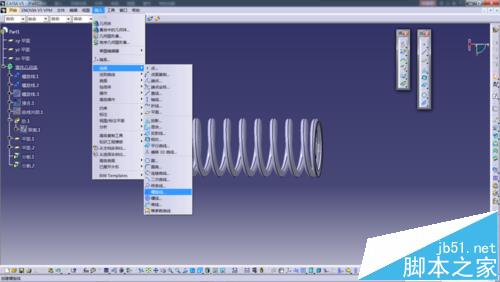

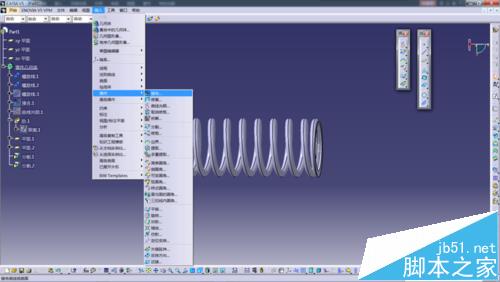

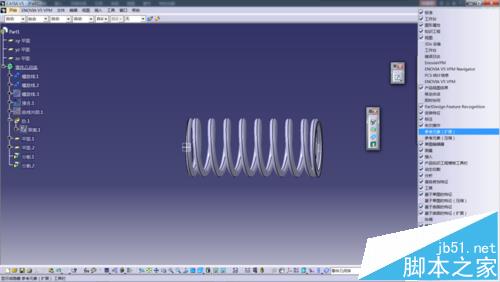

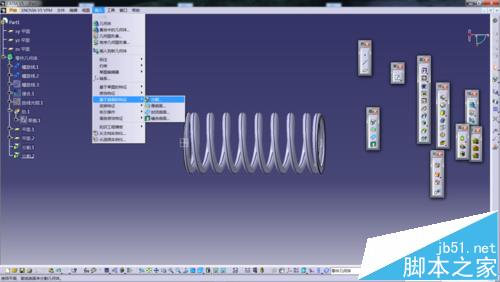

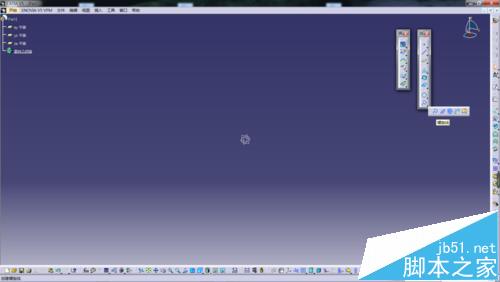

12、找不到螺旋线命令？找不到接合和曲线光顺命令？找不到创建面命令？找不到分割命令？？这都不是事！！有图！
