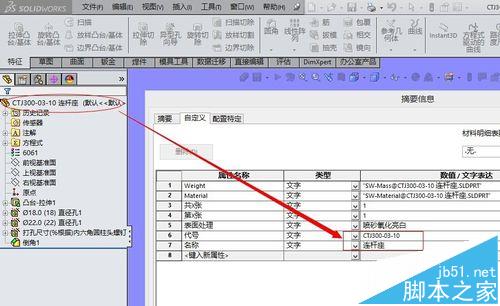

当我们创建好一个Solidworks 零件以后，为了更快速把零件的“图号和名称”分别填入自定义属性中，以方便出工程图时调用到标题栏中。用solidworks宏编写整理这篇说明，现实把”CTJ300-03-10 连杆座“ 分离出"CTJ300-03-10"和"连杆座"，以供参考。
一、宏代码
1、新建宏代码：工具——宏——新建

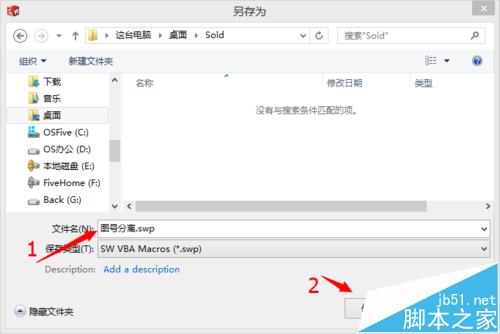

在文件名中输入：图号分离.swp ；点击保存，进入宏编辑界面；

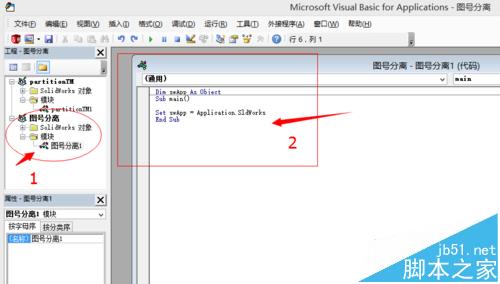

2、认识宏编辑界面：
1）工程信息
2）编程区域
3）做一个写代码前的准备工作，把2区域的内容Ctrl+A 全选删除。

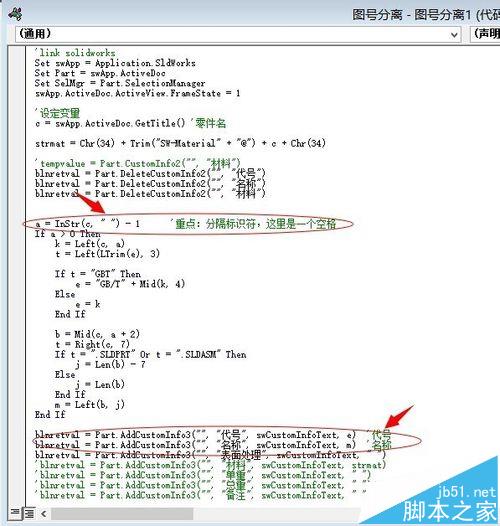

3、写代码：复制如下代码，写到上图的2区域；
'从这里开始复制:
'定义solidwork
Dim swApp As Object
Dim Part As Object
Dim SelMgr As Object
Dim boolstatus As Boolean
Dim longstatus As Long, longwarnings As Long
Dim Feature As Object
Dim a As Integer
Dim b As String
Dim m As String
Dim e As String
Dim k As String
Dim t As String
Dim c As String
Dim j As Integer
Dim strmat As String
Dim tempvalue As String
Sub main()
'link solidworks
Set swApp = Application.SldWorks
Set Part = swApp.ActiveDoc
Set SelMgr = Part.SelectionManager
swApp.ActiveDoc.ActiveView.FrameState = 1
'设定变量
c = swApp.ActiveDoc.GetTitle() '零件名
strmat = Chr(34) + Trim("SW-Material" + "@") + c + Chr(34)
blnretval = Part.DeleteCustomInfo2("", "代号")
blnretval = Part.DeleteCustomInfo2("", "名称")
blnretval = Part.DeleteCustomInfo2("", "材料")
a = InStr(c, " ") - 1 '重点：分隔标识符，这里是一个空格
If a > 0 Then
k = Left(c, a)
t = Left(LTrim(e), 3)
If t = "GBT" Then
e = "GB/T" + Mid(k, 4)
Else
e = k
End If
b = Mid(c, a + 2)
t = Right(c, 7)
If t = ".SLDPRT" Or t = ".SLDASM" Then
j = Len(b) - 7
Else
j = Len(b)
End If
m = Left(b, j)
End If
blnretval = Part.AddCustomInfo3("", "代号", swCustomInfoText, e) '代号
blnretval = Part.AddCustomInfo3("", "名称", swCustomInfoText, m) '名称
blnretval = Part.AddCustomInfo3("", "表面处理", swCustomInfoText, " ")
End Sub

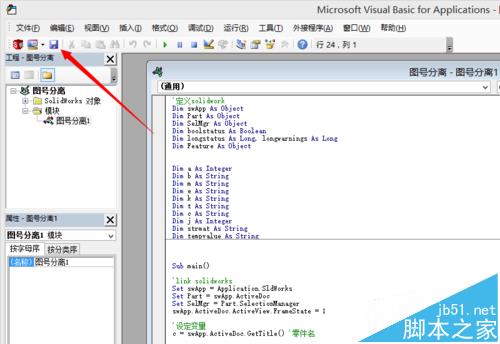

4、保存退出。第一部分做到这就算完成了。下面是创建宏按钮；
二、创建宏按钮
1、返回Solidworks工作界面，进入自定义工具栏：工具——自定义；象牙白泽，择命令选项卡，找到宏 ，把新建宏按钮拖到工具栏的空白处；

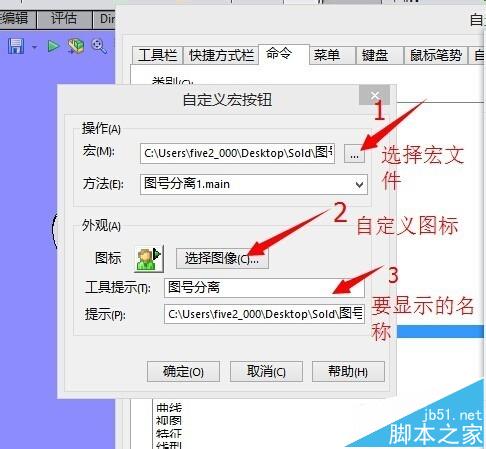

2、弹出自定义宏按钮对话框：
1）选择上面保存的宏文件；
2）指定一个图标，以便在工具栏中显示；
3）指定一个指示的名称，以便在工具栏中显示；

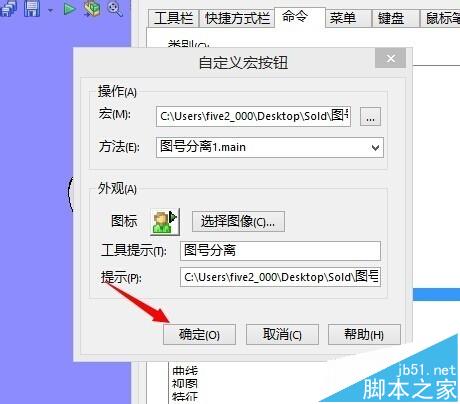

3、点击确定，退出自定义宏按钮，完成制作。
4、新建零件命名规则：代号+空格+名称
注意事项：
代号中不能出现空格，宏以第一个空格为分隔符。
