机械设计者在使用Solidworks作零件设计时，首先是有自己的设计原则，或称设计意图，比如某尺寸与另一尺寸有一定的函数关系，这时需要灵活利用软件中提供的方程式功能来设计零件，这样可以更方便快捷地修改模型，也使模型的观看者对您的设计原则更容易理解。

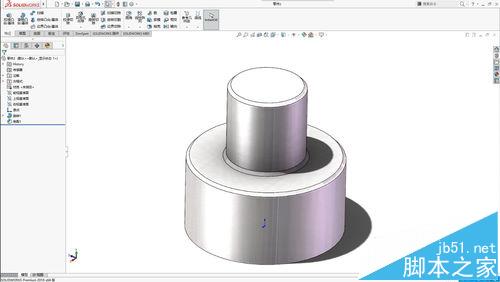

1、为了演示我建立了一个简单的模型，这里面有两个圆柱体，一个称为大圆柱一个称为小圆柱，此处我想让小圆柱的直径始终保持为大圆柱直径的1/2。

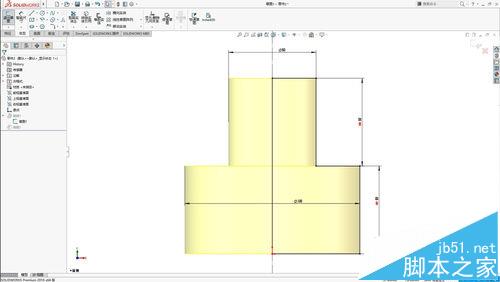

2、这里看到模型是由旋转特征产生的，大小圆柱的直径都在草图中标明，大圆柱直径为100，小圆直径为50。

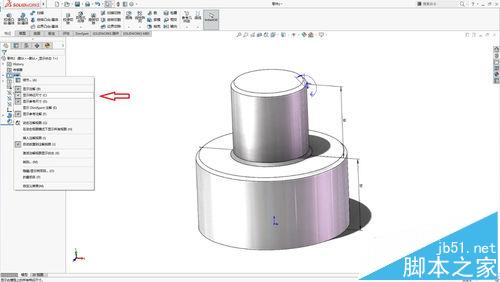

3、在左侧模型树中，找到注解，右键点选“显示特征尺寸”，方便后面对尺寸的选择。

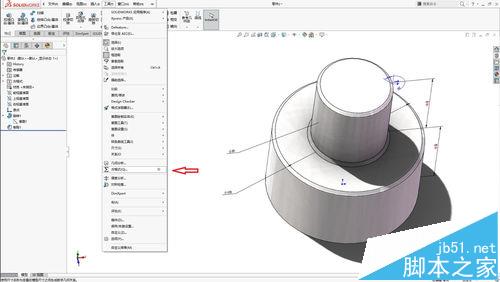

4、点击菜单栏中的 工具-方程式，如图。
5、出现方程式、整体变量及尺寸，对话框。
6、单击对话框中，方程式三个字下面的添加方程式位置，这时在添加方程式位置处显示为“D4@草图1”，这就说明该尺寸已在方程中作为因变量设置完。
7、在其右侧表格处单击，在“=”后面输入 ”0.5 *“ ，此时单击模型中大圆柱直径尺寸，显示为"D3@草图1"，点击绿色对号。点击确定，就完成了方程式的建立，这样以后只需要修改大圆柱直径，小圆柱直径也后一同自动修改。
注意事项：
如果设置方程时，尺寸当时并不满足方程式的条件，系统会自动修改因变量的尺寸以满足方程式。
建议将方程式设计一个快捷键，这样使用时候比较方便。
