CAXA的二维尺寸标注样式修改要简单与CAD的二维修改，但是无论难与简单，大家都要学会尺寸标注样式修改，因为只有标注漂亮了，整个图形才会显得更美观。

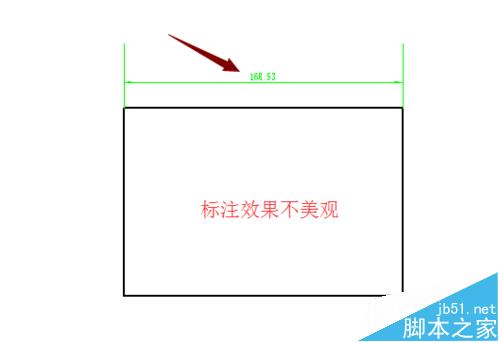

1、运行CAXA二维制图软件，以矩形的长度尺寸标注为例进行样式修改的详细讲解。

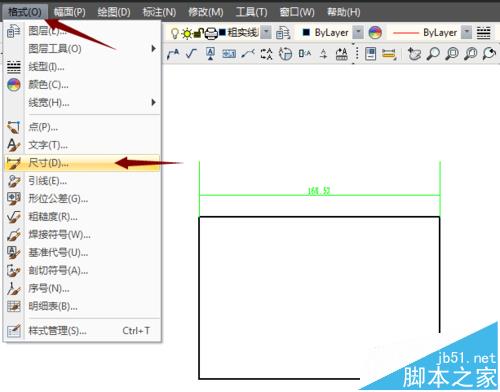

2、在caxa操作页面的菜单栏找到格式命令，点击格式命令，找到尺寸命令。

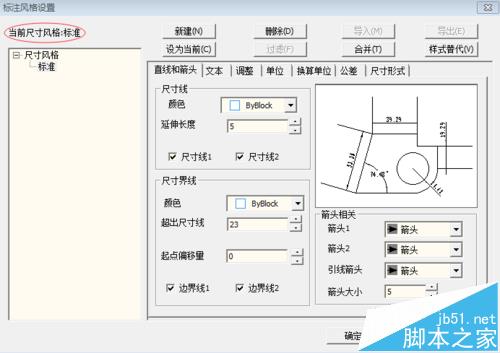

3、点击尺寸命令，弹出标注风格设置对话框，点击设为当前。

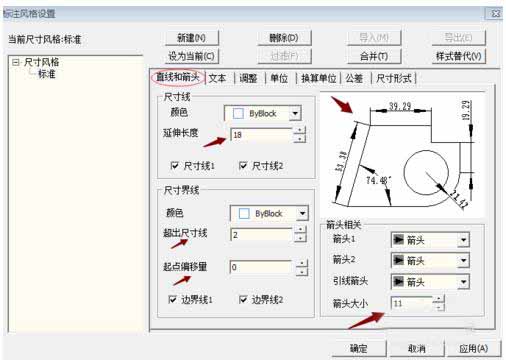

4、点击直线和箭头，颜色为尺寸线的颜色；延伸长度为箭头侧的直线段；超出尺寸线为超出尺寸线外侧的直线段；起点偏量为尺寸线是否从标注线开始。调整好该页面的参数，可通过图形窗口进行预览

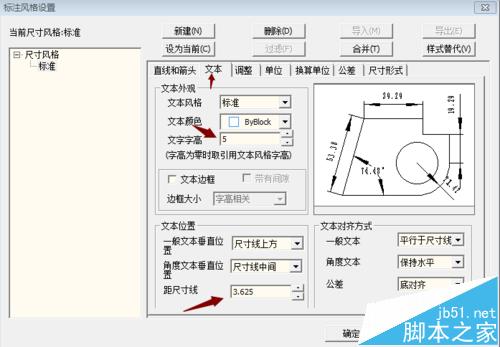

5、点击文本，文字高度就是字面意思；距尺寸线是文字里尺寸线的距离，调整效果通过图形窗口进行查看。
6、还可以进行“调整”、“单位”、“公差”、“换算单位”、“尺寸形式”的调整不再进行赘述，大家可以进行尝试着进行调节尝试，增加个人的绘制经验。调整只好，点击设为当前。即可完成尺寸标注的调整
注意事项：
尺寸标注调整之后别忘了点击设为当前，这样才能起到效果。
