在绘制工程图中，有些内在的线条是看不到的，所有需要对齐剖开，剖开就需要剖面符号来表示是剖开的，剖面符号就用到了，如下图。
caxa2015电子图板 简体中文官方正式版
1、双击运行程序；

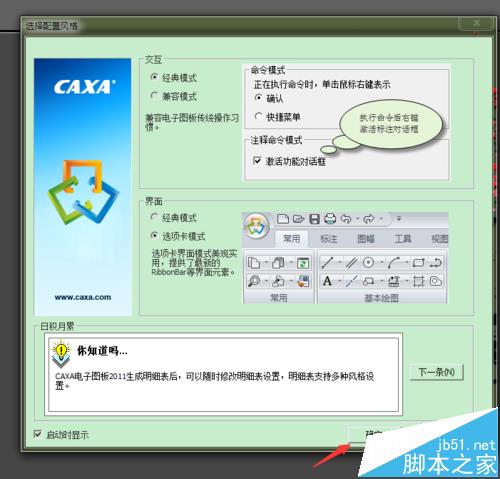

2、弹出对话框按确认键；

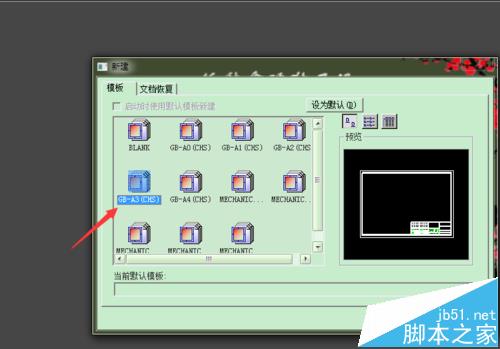

3、新建A3图框；

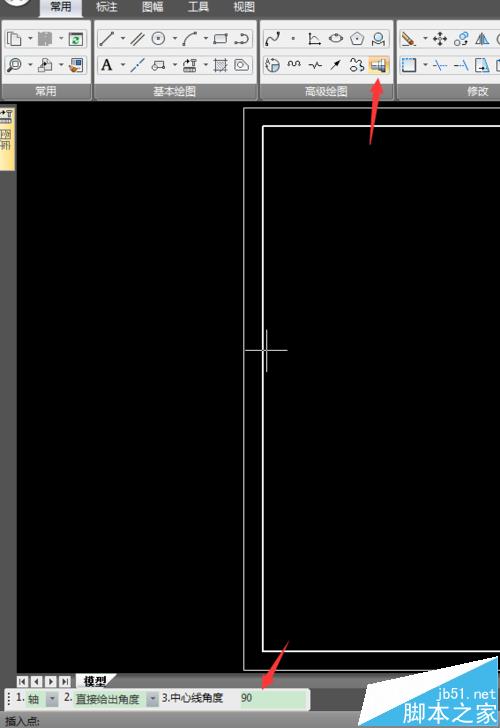

4、选择轴孔工具绘制一个凸台；

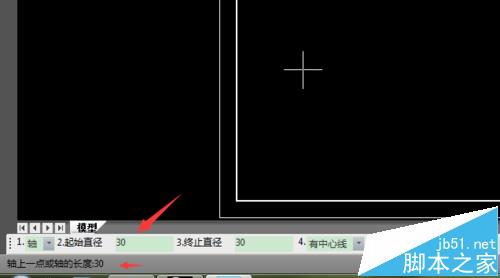

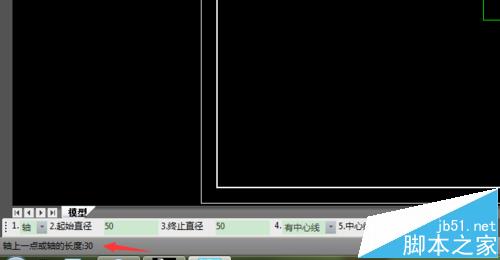

5、凸台属性如下图；

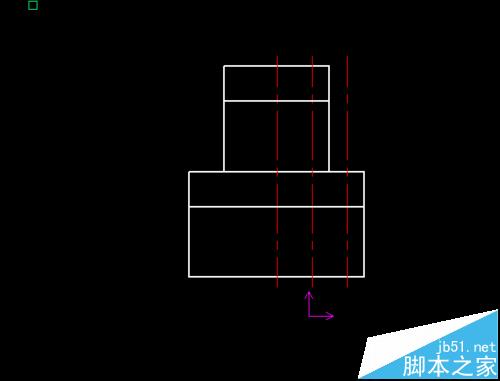

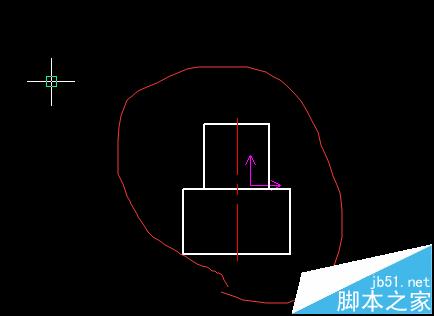

6、按照图示绘制；

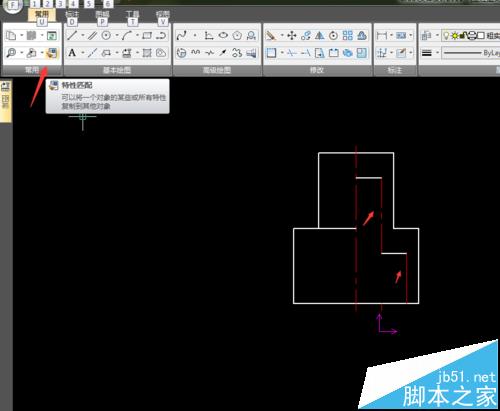

7、然后用特性匹配工具改成如下图；

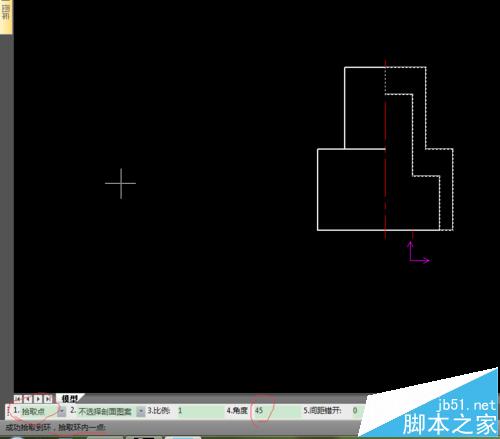

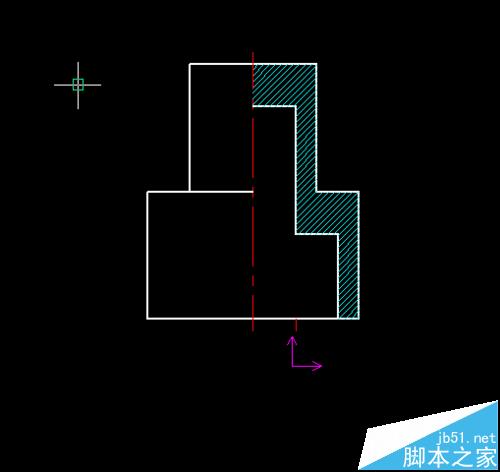

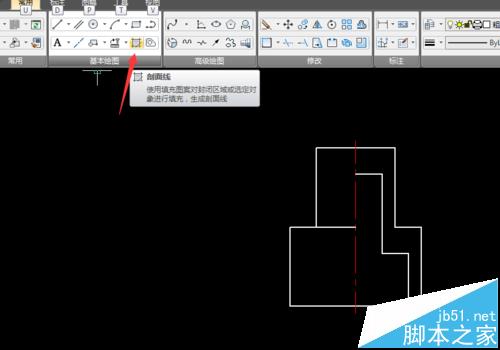

8、选择剖面线，注意剖面线修改如下图；

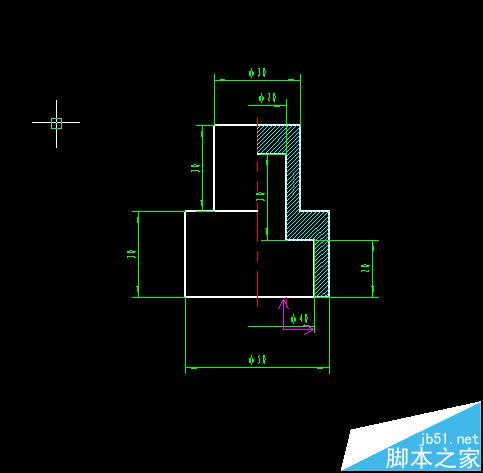

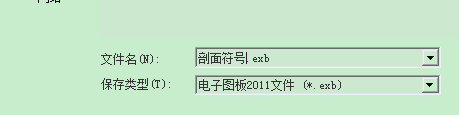

9、添加相关尺寸，保存图纸，完成。
注意事项：
注意箭头处
注意剖面线的角度
