3月下旬nubia发布了首款双摄像头手机努比亚M2，由于主打线下，售价偏贵，网友反馈并不算太好，不过四月初，nubia再次发布了努比亚Z17mini新机，同样配备了双摄像头，并配备了中高端配置，售价1699元，性价比终于十分给力了。今天我们主要带来了这款努比亚Z17mini拆机图解，一起来深入手机内部的世界看看该机做工如何，了解下如何拆机等。
努比亚Z17mini拆机图解

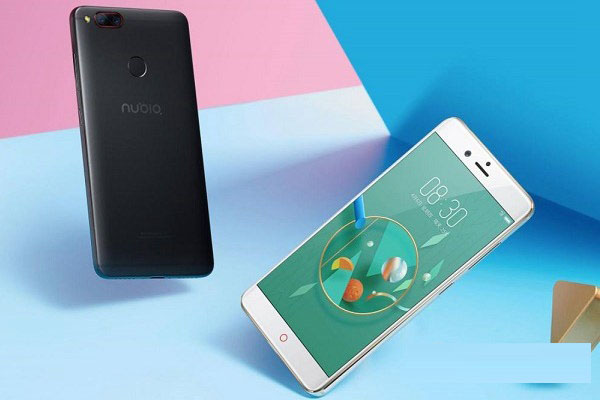

外观方面，努比亚Z17mini采用全金属机身设计，金属占比高达97%，拥有香槟金、黑金、炫红三种配色可选，正面配备2.5D弧形玻璃，屏幕下方则依旧是经典的小圆圈Home键，背面则为依然是采用后置指纹设计，背面左上角有双摄像头与补光灯。

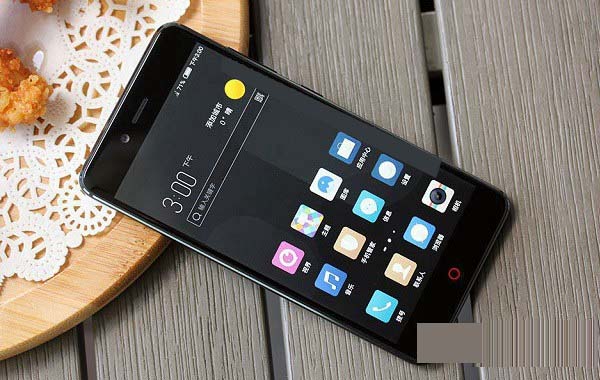

努比亚Z17mini机身正面
配置方面，努比亚Z17mini配备5.2英寸1080P全高清屏幕，搭载高通骁龙652/653八核处理器，4GB/6GB运行内存和64GB存储空间，拥有前置前1600万和后置1300万双摄像头摄像头组合，内置2950mAh容量电池，支持26快充，运行nubia UI 4系统。
努比亚Z17mini机身背面
简单了解完外观设计与配置之后，下面我们回到拆机部分，一起来看看努比亚Z17mini拆机全过程。
一、拆机之前，先将手机关机，然后使用卡针，将机身侧面的SIM卡托取出；
二、与大多数全机身设计手机一样，拆机需要先拆卸努比亚Z17mini底部的2颗固定螺丝，如下图所示。
完成后使用吸盘将屏幕与金属后盖分离即可，如下图所示。

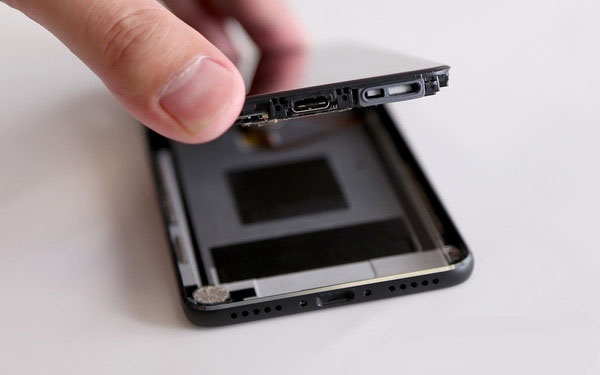

三、由于努比亚Z17mini依然采用了后置指纹识别方案，因此在分离后盖的时候，需要注意不要扯断指纹传感器与主板之前的排线，应该先断开排线，然后在分离后盖，如下图所示。
分离后盖
四、接下来我们再拆卸掉主板上的固定螺丝，在断开各种与主板连接的BTB排线，之后就可以取消主板了，如下图所示。

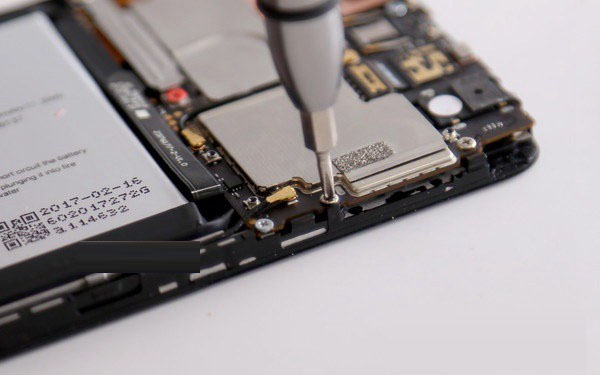

拆卸主板固定螺丝
拆卸下来的努比亚Z17mini主板特写
从上图中可以看出，努比亚Z17mini主板芯片上都覆盖有金属屏蔽罩，并大量使用了硅脂和导热铜箔，从中可以感受到努比亚这款手机对散热十分注重，做工上还是十分到位的。拆掉金属屏蔽罩，就可以看到芯片部分了，如下图所示。

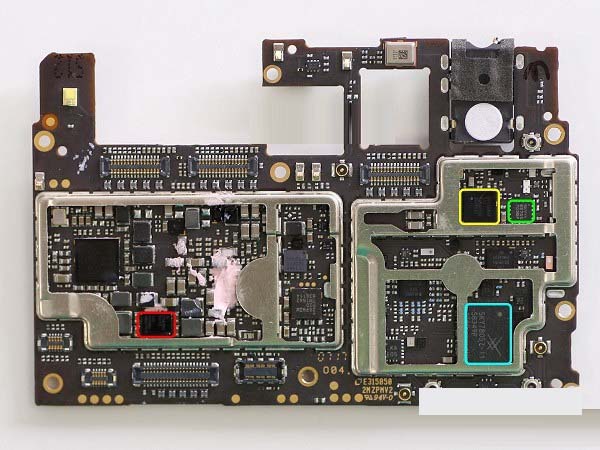

主板上的芯片特写
在主板正面主要芯片标注有：
红色：高通PM8004电源管理芯片；
黄色：WCN36808 WiFi模块；
绿色：射频芯片；
青色：功率放大芯片。

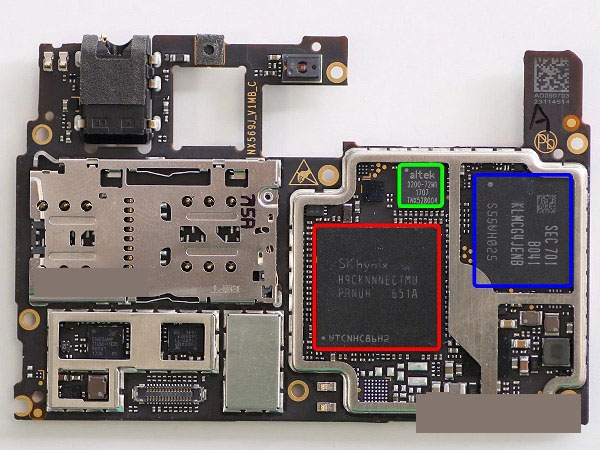

主板背面的芯片主要有：
红色：海力士64GB存储芯片；
绿色：ISP图像处理芯片；
蓝色：SEC 701（运存和CPU是封装在一起的，CPU：高通653（高配版），运存：三星6GB运存）。
五、拆卸摄像头

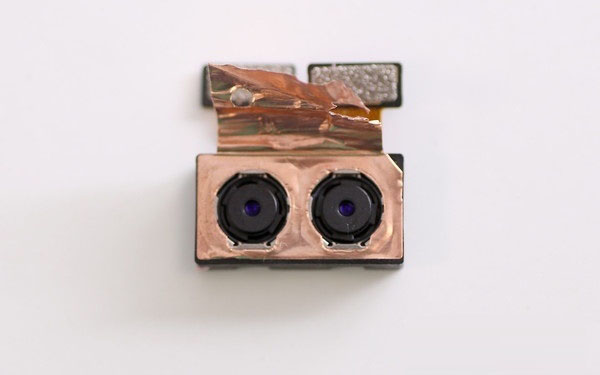

当主板拆卸下来之后，前后双摄像头就可以非常轻松的拆卸下来了，下图为拆卸下来的后置双摄像头特写。采用1300万像素彩色摄像头+1300万像素黑白摄像头（IMX258 RGB sensor + IMX258 MONO sensor）的双摄方案，堆栈式图像传感器，支持手持防抖+电子防抖，拥有F2.2的大光圈，相机规格很高。
主双摄像头
前置镜头则为1600万像素，拥有80度广角，为堆栈式图像传感器，5片式结构，光圈达到F2.0，支持自拍美颜。
前置摄像头
努比亚Z17mini内部采用的是三段式设计，中间区域的电池占据了绝大部分空间，上部为核心大主板，上面已经拆卸下来了，下面来看看底部小副主板部分，小主板上没有过多的元器件，主要就是扬声器、充电\数据接口以及震动单元，如下图所示。

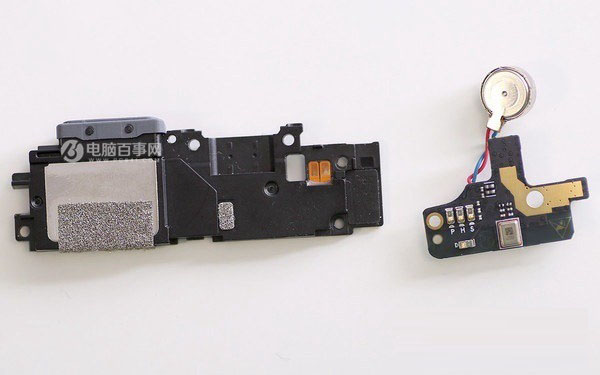

努比亚Z17mini内部底副板特写
拆卸下来的底部下板
努比亚Z17mini拆机到这里基本就结束了，上下主板拆卸下来之后，电池就可以轻松拆卸下来了，该机内置2950mAh容量锂电池，支持26W大功率快充。拆机最后附上努比亚Z17mini拆机全家福，如下图所示。
拆机总结：
从做工来看，努比亚Z17mini内部元件布局整齐、加入大量硅脂和导热铜箔，对散热十分注重、此外主要排线固定金属片还做了绝缘处理，细节上用心，整体做工上还是不错的，品质上有良好保障。除了做工到位，努比亚Z17mini在拍照、性能、性价比方面也有出色表现，整体来看，是一款颇为值得推荐的双摄千元机。
