Phablet俨然成为时下最受消费者青睐的跨界产品，在苹果推出5.5英寸的iPhone 6 Plus之后谷歌也带来了5.96英寸的Nexus 6，两者具备相似的外形和尺寸，对此国外知名拆解网站iFixit将其Nexus 6称之为“来自Android母亲的iPhone 6 Plus兄弟”，那么Nexus 6在内部构造上同苹果的最新旗舰又有什么不同哪？让我们跟随iFixit的脚步来拆解看看Nexus 6的内部构造。
在正式拆解之前让我们盘点下Nexus 6的硬件规格
◆ 分辨率为1440*2560的5.96英寸屏幕，像素密度为493ppi
◆ 2.7GHz的四核Krait 450处理器（高通骁龙805）+Adreno 420 GPU
◆ 3GB内存
◆ 32GB/64GB内置储存
◆ 运行Android 5.0 Lollipop系统
◆ 支持802.11ac 2x2 (MIMO) + Bluetooth 4.1 + NFC
◆ 3220mAh容量不可拆卸电池
◆ 带光学防抖的1300万后置摄像头
◆ 200万前置摄像头

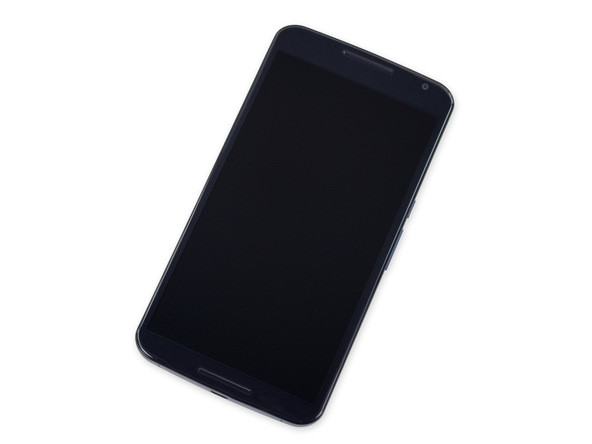

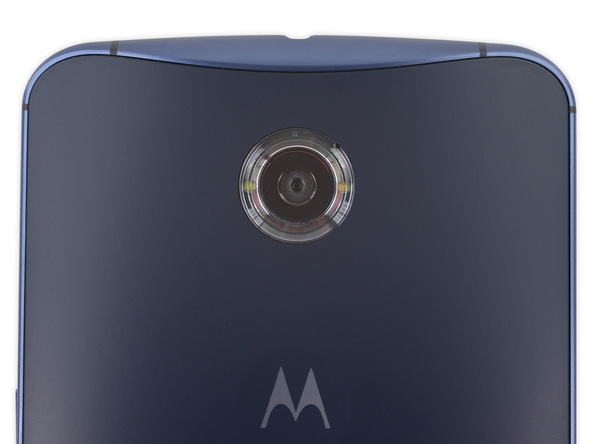

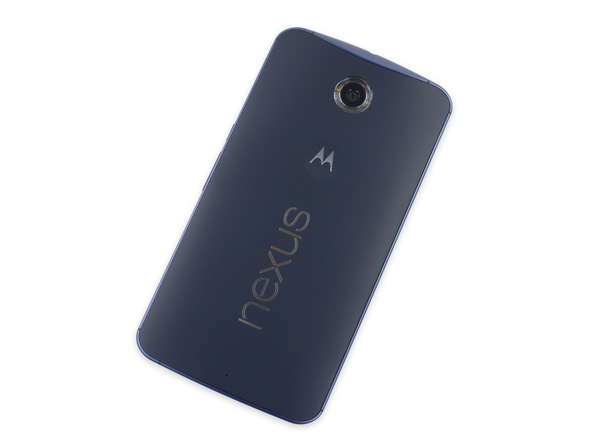

机身背面中间顶部只有圆形的后置摄像头，隐藏式的闪光灯。

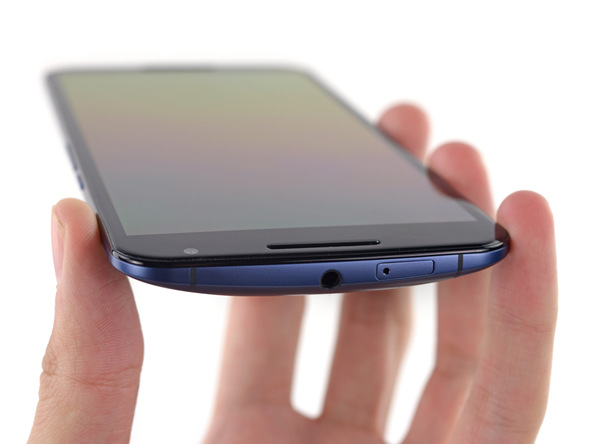

顶部为3.5mm耳机端口和nano-SIM卡槽

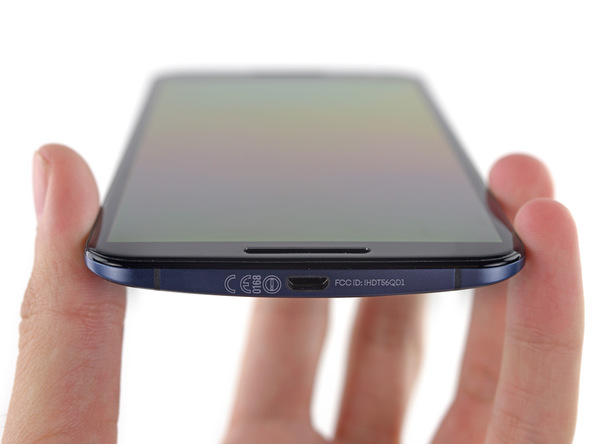

底部为MicroUSB端口，并印有FCC ID标识

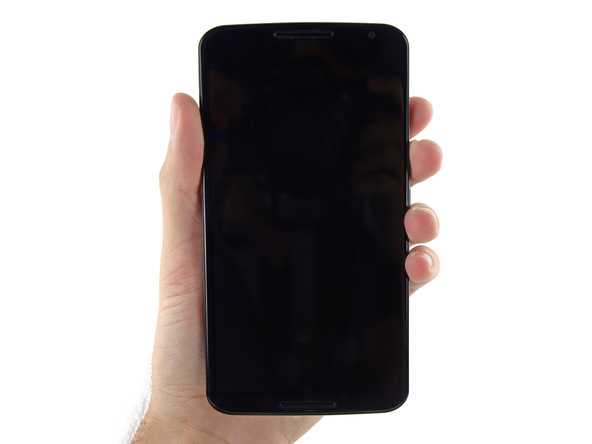

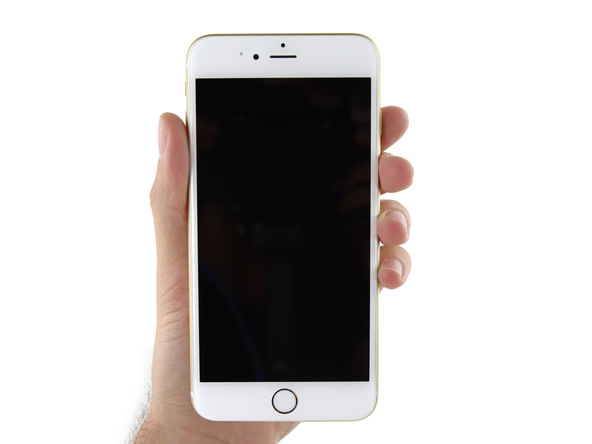

在尺寸上Nexus 6和iPhone 6的比较：Nexus 6的尺寸为82.98 mm x 159.26 mm x 10.06 mm；iPhone 6 Plus的尺寸为 77.8 mm x 158.1 mm x 7.1 mm

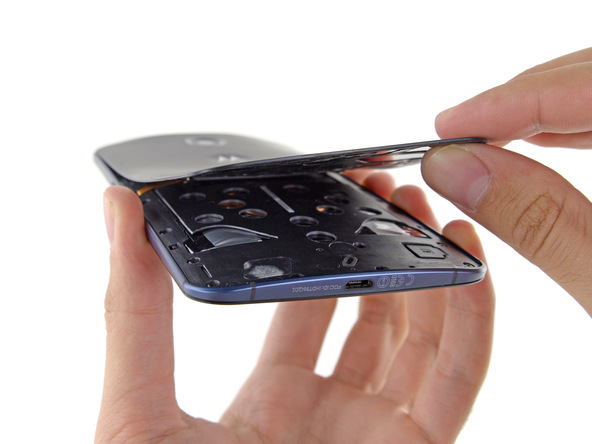

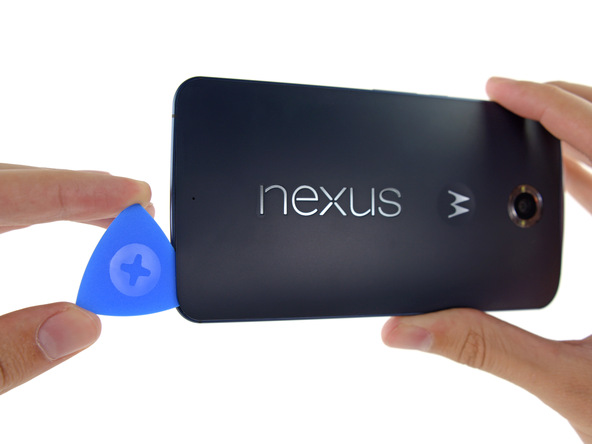

只需要通过塑料撬片就能轻松的打开Nexus 6的后盖，在拆除之后还不能看到内部元件，在顶部能够看到螺丝。

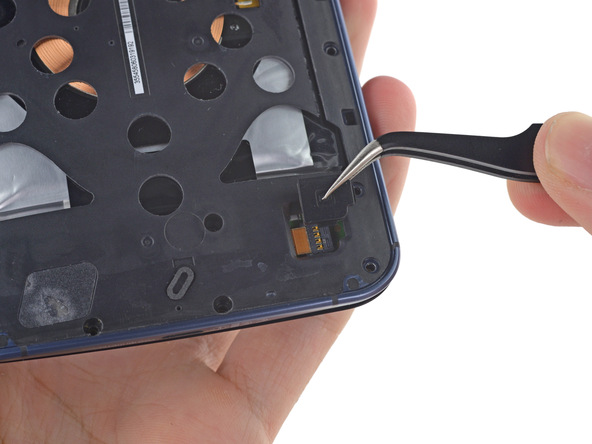

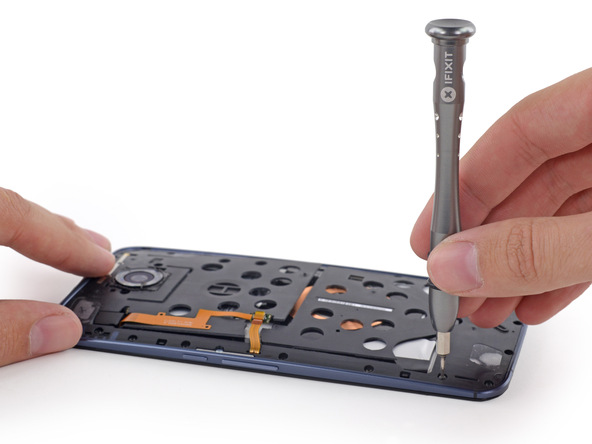

接下来拆除螺丝和连接件

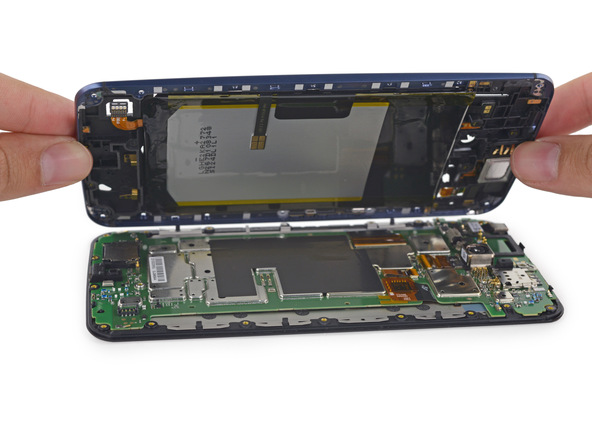

Nexus 6终于打开了，分为两半之后一方为主板，还有一边为电池

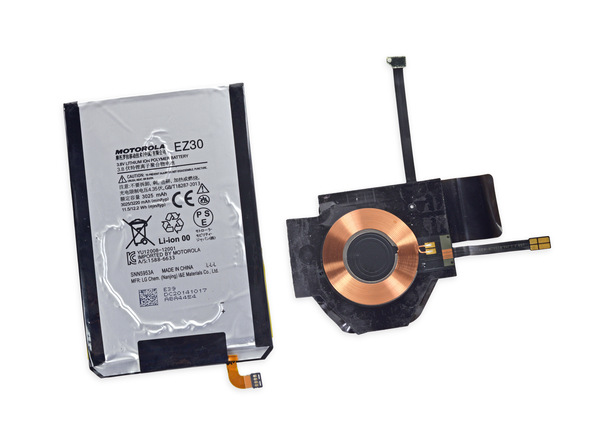

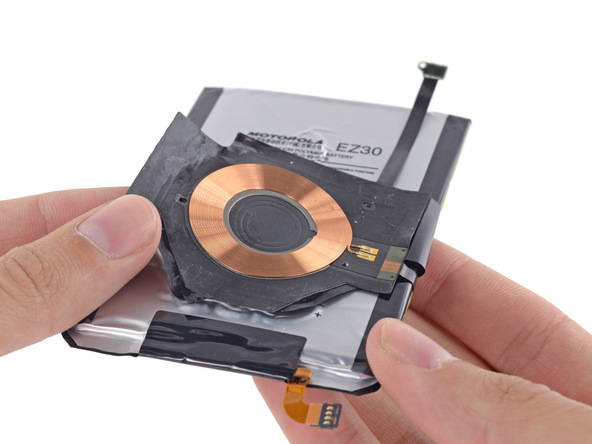

电池上附着用于无线充电的金属线圈，电池上可以看到摩托罗拉的EZ30电池，3.8V和3220mAh（12.2Wh），作为比较iPhone 6 Plus的电池为1.1Wh。

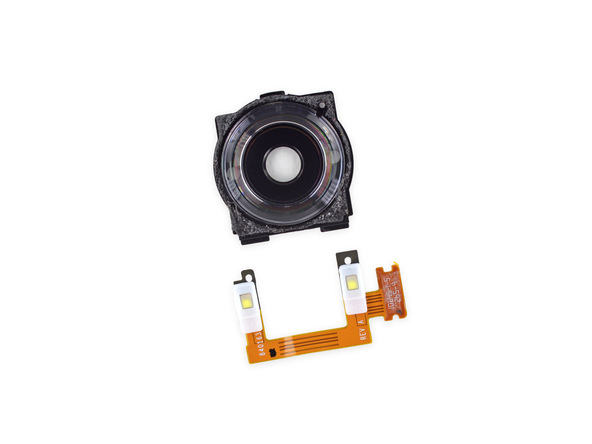

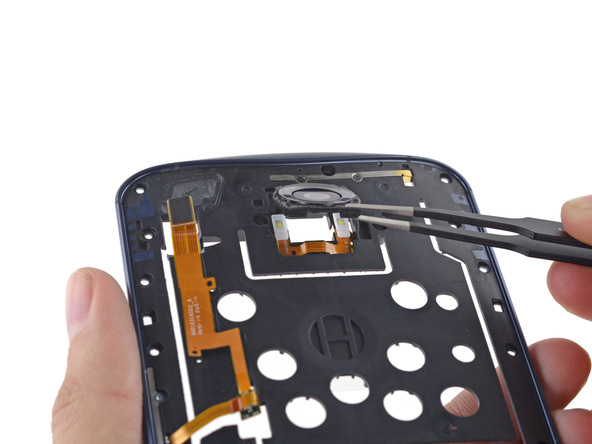

接下来拆除摄像头，在移除摄像头模组盖后可以看到安装在两侧的双闪光灯。

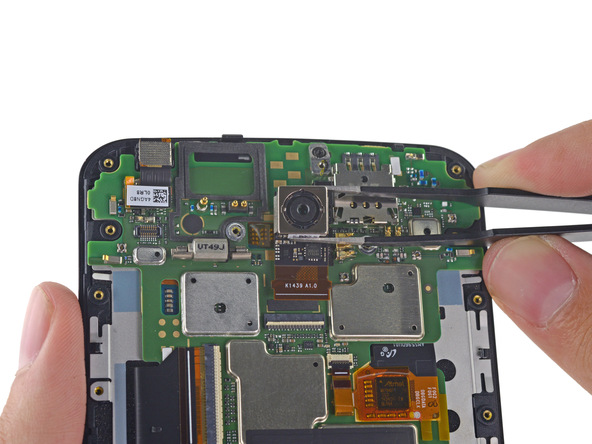

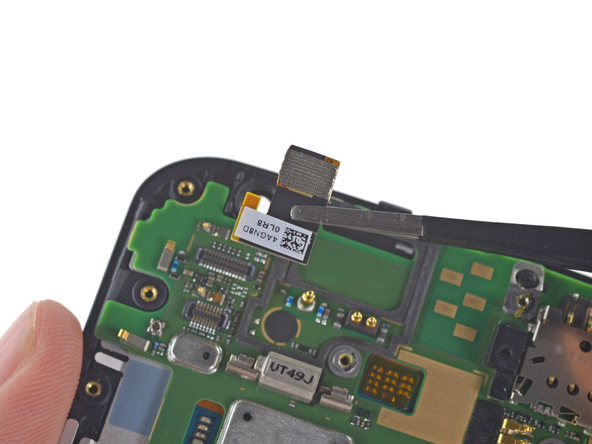

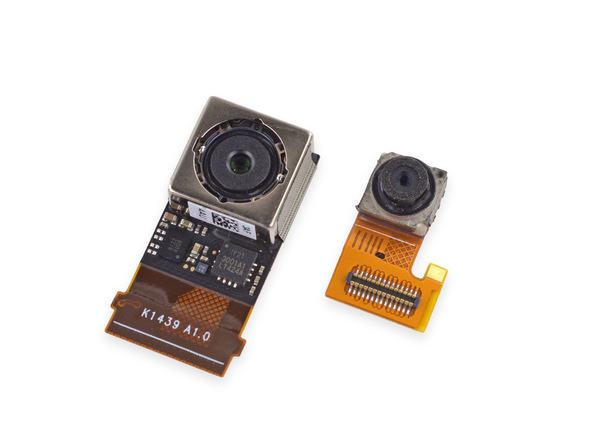

接下来我们拆除相机，可以看到这是一颗来自索尼的Exmor IMX 214 CMOS图像传感器，支持光学防抖。

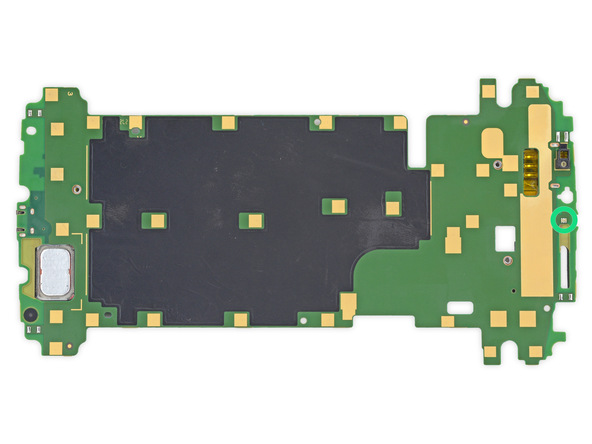

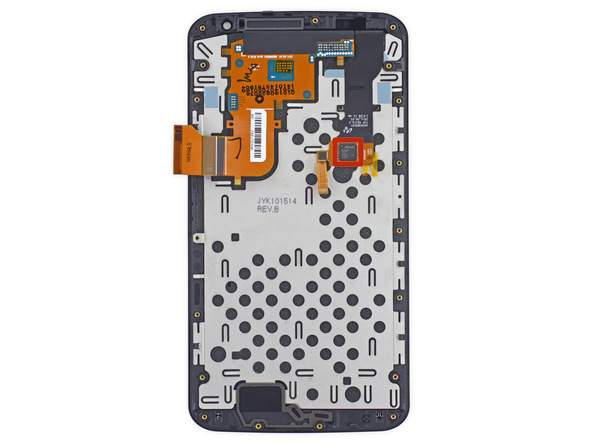

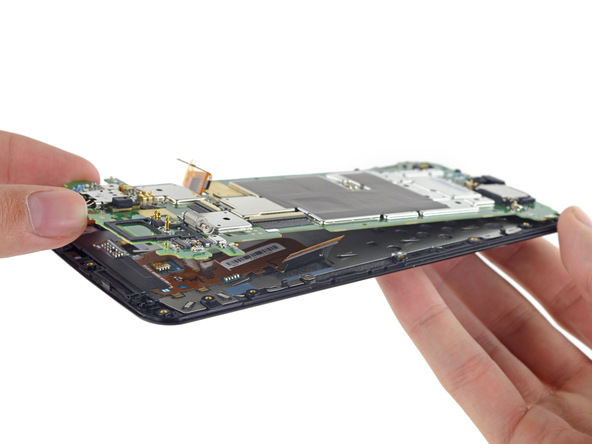

接下来我们将主板拆卸下来，可以看到单独的集成芯片，这是来自Atmel MXT640T CCU 1424D TW QLR64 触屏主控。

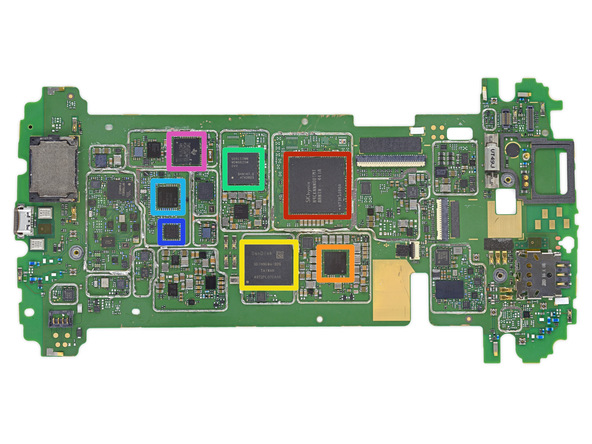

让我们来辨识下主板上的各个集成芯片
● 红色：SK海力士H9CKNNNDBTMTAR 24 Gb (3 GB) LPDDR3内存，在该芯片的下方安装了高通骁龙805处理器
● 桔色：高通PMA8084电源管理集成电路
● 黄色：SanDisk SDIN9DW4-32G 32 GB eMMC NAND闪存
● 绿色：高通 MDM9625M LTE模组
● 淡蓝色：高通 WTR1625L RF收发器
● 深蓝色：高通 WFR1620 只接收单向配套芯片
● 紫色：德州仪器的TMS320C55数字信号处理器

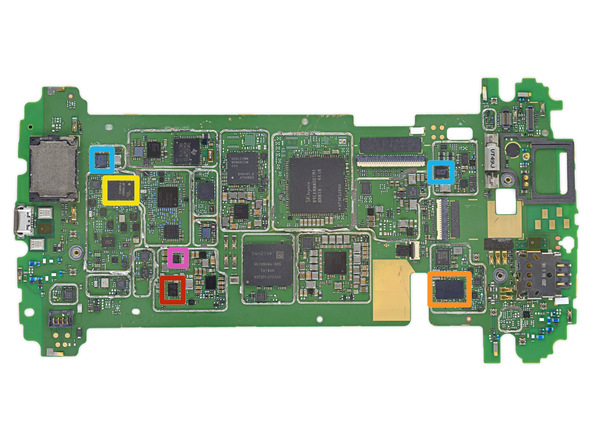

更多集成芯片：
● 红色：高通 SMB1359
● 桔色：博通BCM4356 802.11ac + Bluetooth 4.1 IC
● 黄色：RF Micro Devices公司RF7389EU F14NRC2封包追踪电源扬声器
● 绿色：扬声器格栅的RGB LED
● 蓝色：NXP TFA9890A 音频放大器
● 紫色：高通 QFE1100 Envelope Tracking IC

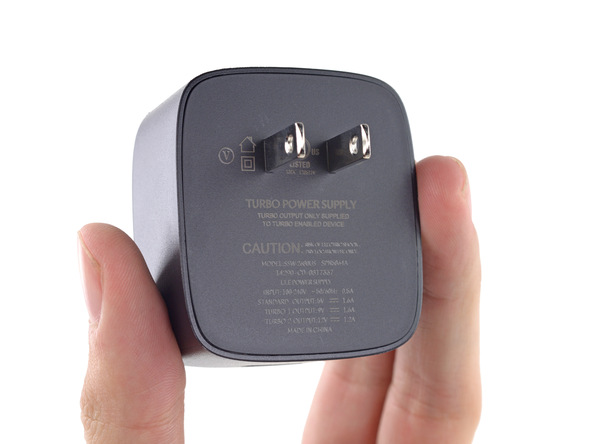

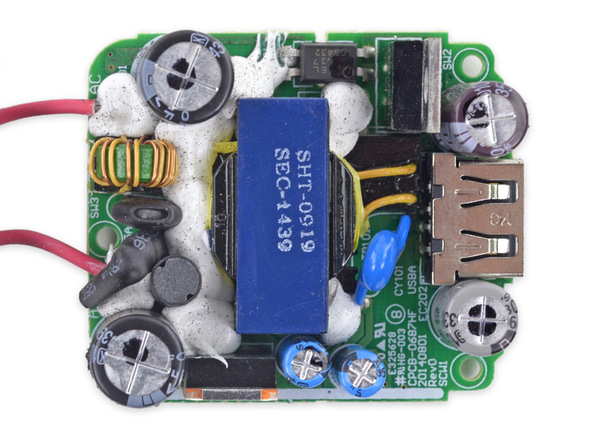

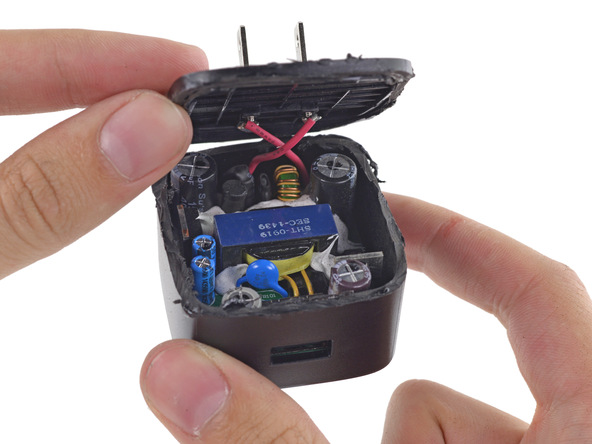

接下来我们拆解Nexus 6的充电适配器，根据摩托罗拉官方描述的所搭载的Turbo Charger，15分钟充电能够使用6小时。配合高通的Quick Charge 2.0技术，提供了三种不同的输出选项，5 V at 1.6 A, 9 V at 1.6 A, and 12 V at 1.2 A.
最后iFixit给Nexus 6打出了7分（总分10分，分数越高越容易维修），主要优缺点如下：
优点：
按压式接触点和线缆连接器让零件更换（相机、按钮和耳机模块）非常容易更换
Nexus 6的拆解过程只需要常用的T3螺丝刀就能完成拆解
大部分的螺丝都集中在中框部分，这让零件移动变得有点繁琐没但是意味着在前面板没有使用到胶水和夹子。
缺点：
胶合后的电池在拆卸方面有点困难。
部分零件（震动马达、SIM卡槽、扬声器和USB端口）都直接焊接在主板本，很难进行更换。
数字转换器（ digitizer）嵌入到屏幕上，当碎屏的时候增加了维修成本。
