神舟灵雅X55是该厂商在上月刚刚发布的一款千元4G产品，在之前我们已经针对这款神舟刚刚发布的神舟灵雅X55进行了详细的评测，除了在配置方面达到了同价位产品的主流水准以外，铝钛合金材质中框也体现了该机在工艺上的不同。既然说到工艺，想必大家对该机的内部做工也同样好奇，那么今天脚本之家小编就带来来对这款神舟灵雅X55进行一番拆解，来一探该机的内部做工究竟如何。
内部工整易拆装 神舟灵雅X55拆机图文评测
在拆解之前还是先来回顾一下这款神舟灵雅X55的硬件配置。神舟灵雅X55正面配备了一块5.5英寸720p屏幕，处理器方面采用了MTK6592八核处理器，跑分大幅领先红米Note 4G版，2GB RAM+16GB ROM的存储组合，500万像素前置摄像头+1400万像素主摄像头。

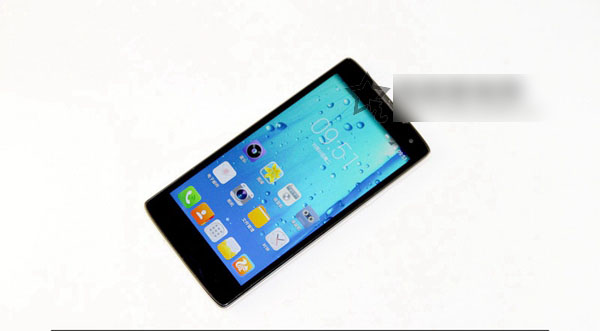

神舟灵雅X55正面外观

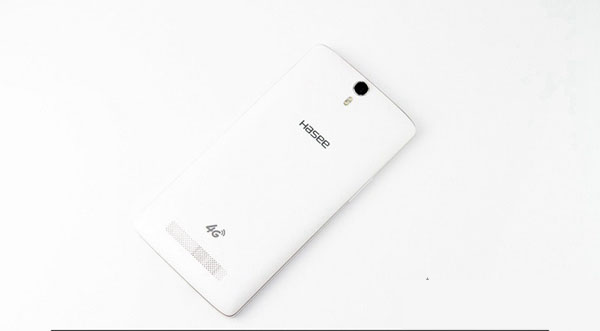

神舟灵雅X55背部采用了网格纹路的设计，相对于光面的后盖来说更加耐磨，也不易沾染指纹，同时该机还搭载了双LED闪光灯。
神舟灵雅X55背面外观

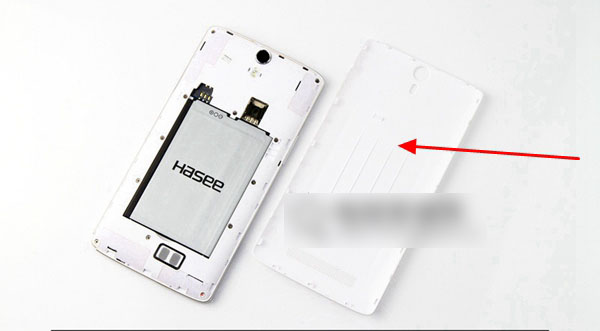

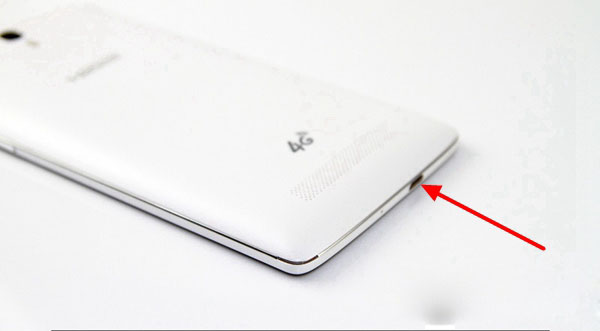

神舟灵雅X55的后盖可以自由拆卸，通过机身右下角缺口开启后盖。
神舟灵雅X55后盖拆解
拿掉后盖之后就能看见电池，此外神舟灵雅X55支持双卡双待以及TF卡扩展。

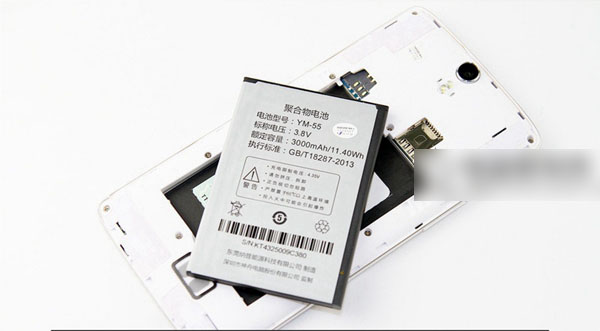

神舟灵雅X55配备了一块3000mAh聚合物电池，免去了很多用户出门必带移动电源的尴尬，毕竟电池比移动电源的体积小多了。

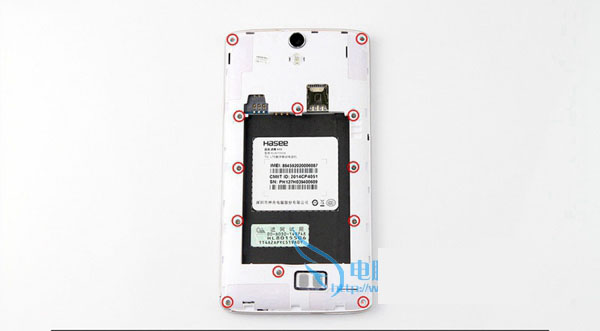

下面开始正式拆解，如图上所示，神舟灵雅X55机身内部共有12处螺丝点，右下角螺丝有防损贴纸

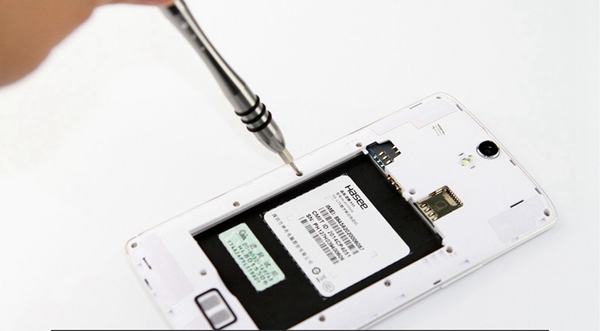

首先我们还是先使用十字口螺丝刀逐个拧下机身上的螺丝。

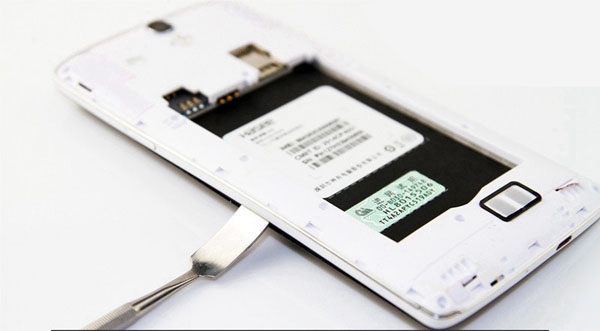

在将螺丝全部拧下之后笔者试图拆除中框，经过多次尝试才发现该机的中框与背板连为一体，并且与屏幕总成通过暗扣固定。

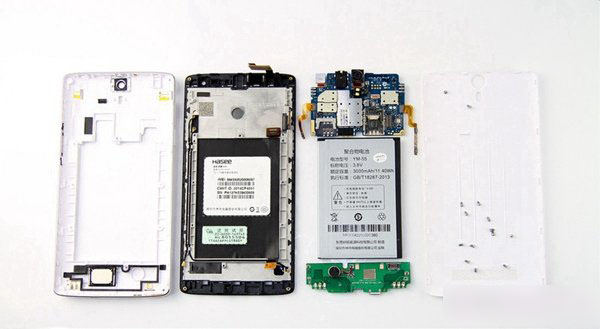

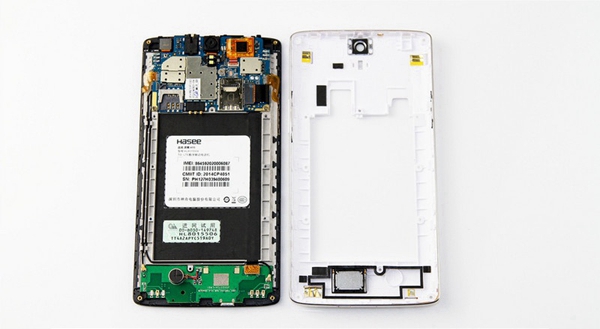

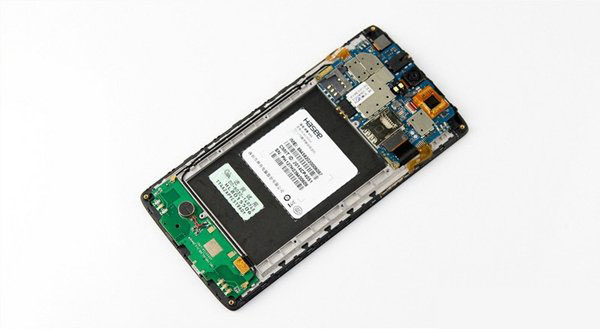

在拆除背板之后，神舟灵雅X55的内部布局一目了然，该机内部采用了较为常见的三段式设计，所以拆解起来要相对容易，并且这样的设计在后期维修的成本也相对较低。

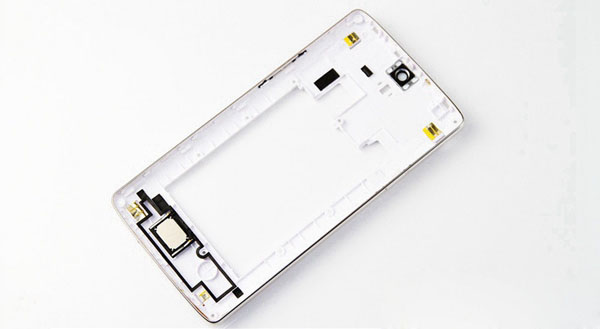

先把屏幕总成以及主板部分放在一边，背板上并没有看到太多的元器件。
扬声器特写。

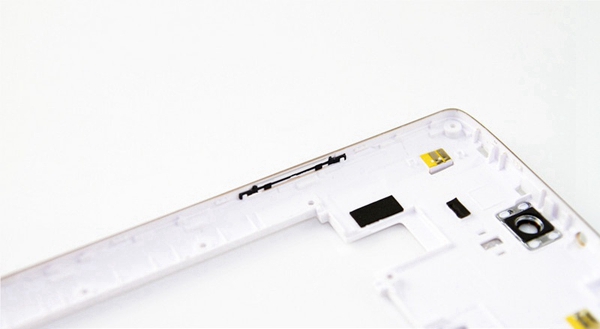

音量按键特写。
下面继续拆解，按照惯例我们还是把主板留在最后，先从底部的小主板入手。

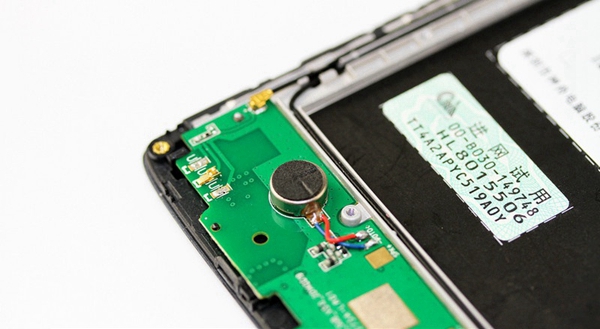

焊接在小主板上的震动模块。

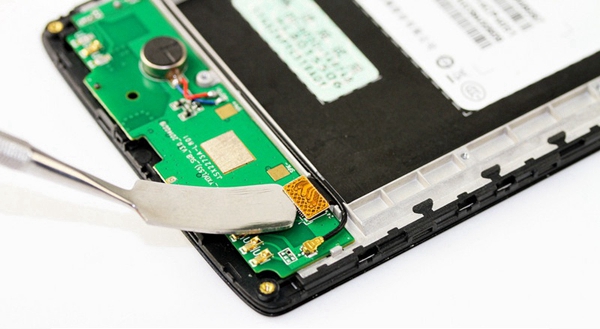

小主板同样是通过暗扣与屏幕总成固定，切勿暴力拆解。

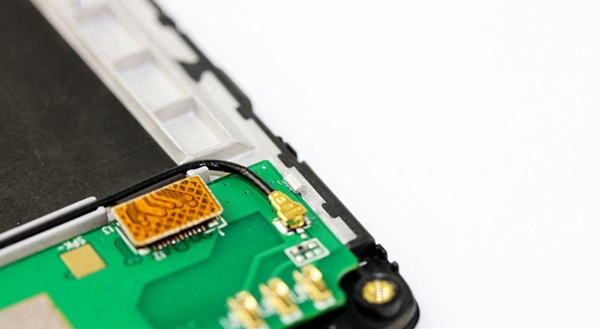

在拆解之前需要断开排线以及射频线。

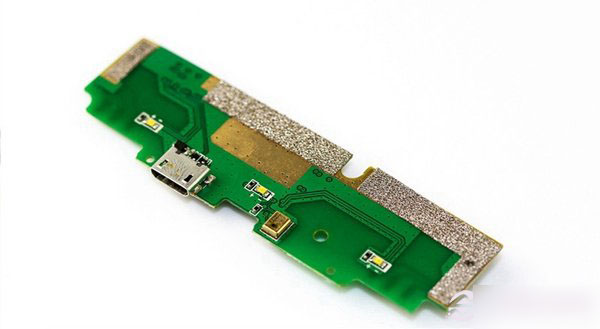

成功拆除小主板，可以看到在小主板背部的MicroUSB数据接口和降噪MIC。
最后拆除主板部分，主板部分与屏幕总成依靠两枚螺丝固定。

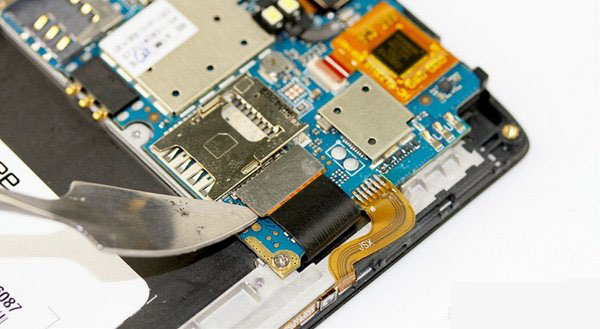

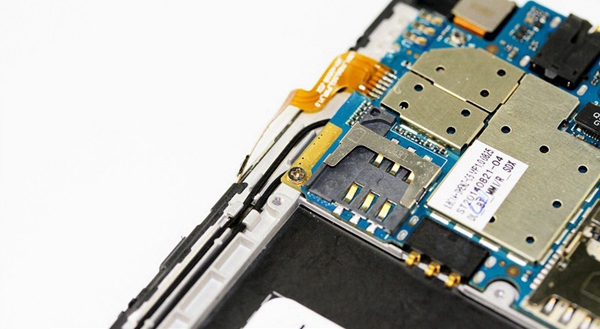

老规矩，先断开所有可以断开的排线。

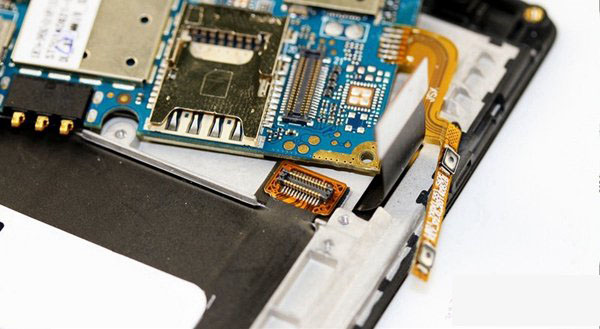

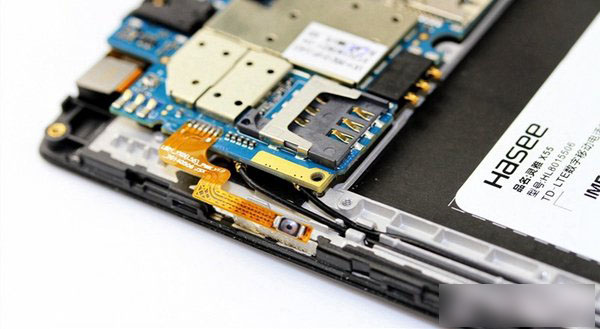

机身两侧的按键排线用胶固定在屏幕总成上。
这里需要特别注意的是射频线的另外一段连接在主板的背部，拆解时同样需要小心。
在拿掉主板之后才发现在主板背部还有一处排线，可谓是机关重重。

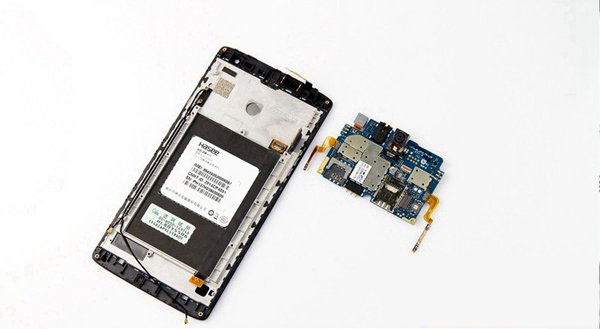

屏幕总成与主板成功分离。

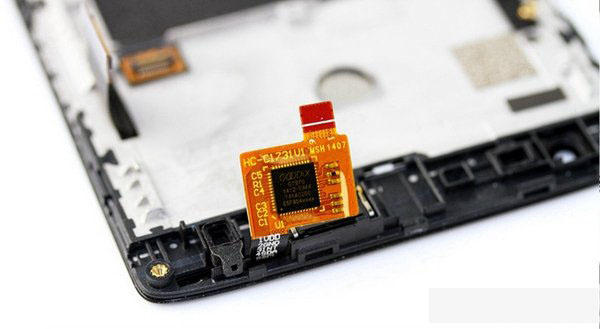

还是先把主板放在一边，图为触摸面板芯片特写。

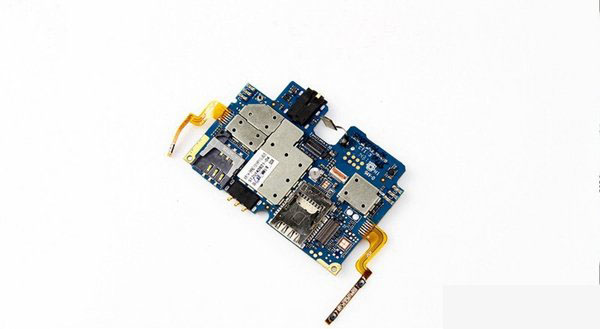

最后来看主板部分，主板部分占据面积最大的还是金属屏蔽罩，此外在内部主板上并没有发现用于散热的石墨贴纸。

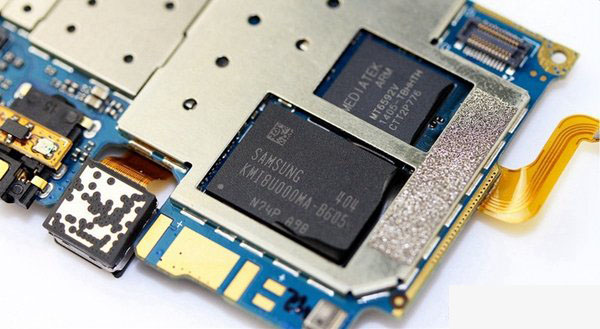

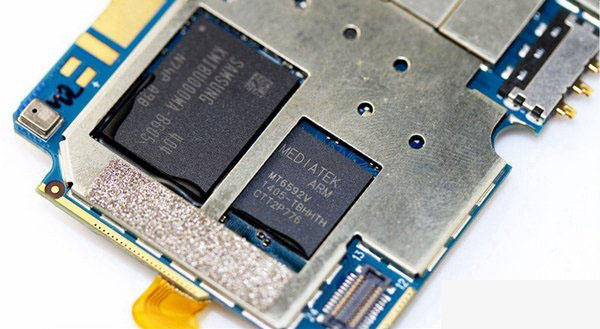

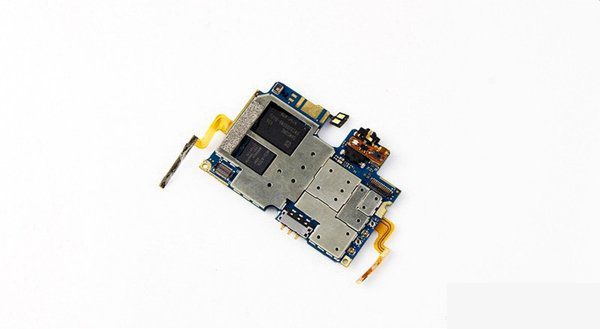

主板背部同样是大面积的金属屏蔽罩，不过在这里我们看到了该机的处理器和闪存芯片。
MTK6592八核处理器芯片特写。
三星404闪存芯片特写。

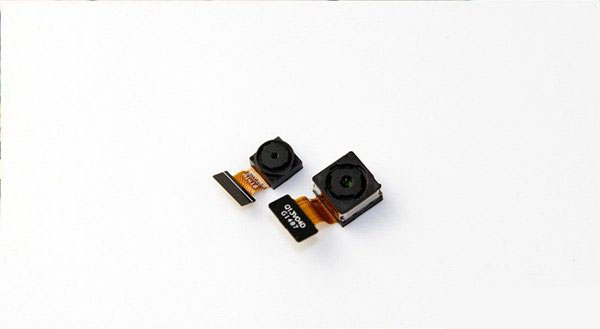

摄像头模块特写，神舟灵雅X55配备了前置500万像素摄像头以及1400万像素主摄像头，不过具体出自哪个厂商官方并没有给出相关信息。
总结：拆解到这里就告一段落，总体而言，神舟灵雅X55的内部结构较为工整，布局也相对简单，对于动手能力强的用户来说拆装并不费力，不过我们仍然还是不建议大家私自拆解，以免对手机内部的零件造成损坏
