今天是iPhone 6的拆解日。iFixit直播了自己对5.5寸iPhone 6 Plus的拆解过程，
随后放出了澳大利亚伙伴iExpert对于4.7寸iPhone 6的简单拆解，
但后者专业性实在有点不敢恭维，不但过程简单，也缺乏细致的介绍和分析。
现在，iFixit自己的4.7寸iPhone 6拆解分析来了！
4.7寸版买起来相对容易一些，货源较为充足，但也得排很长很长的队。5.5寸版还是靠粉丝的贡献才拿到的呢。
顺带一提，iFixit的这两个拆解都是借用了MacFixit澳大利亚墨尔本办公室完成的。为了第一时间奉上跑那么远，真是敬业。

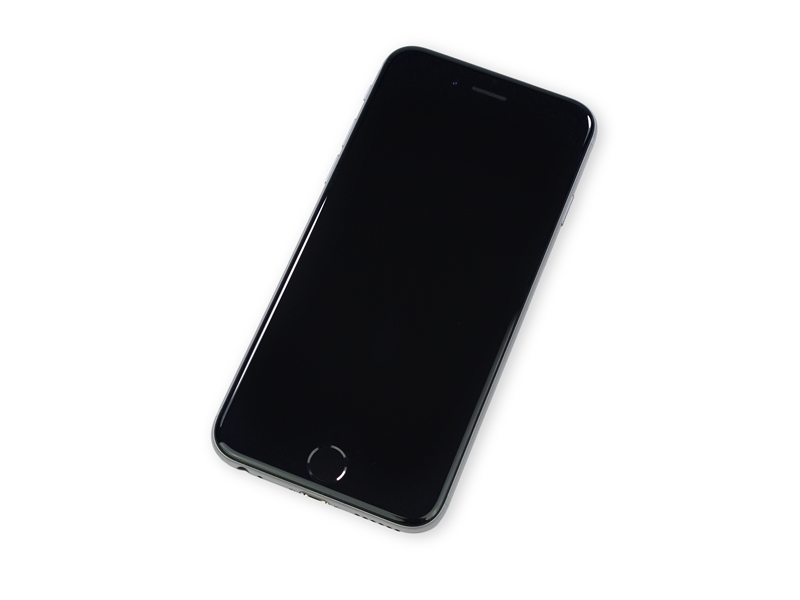

拆的是个灰色版。

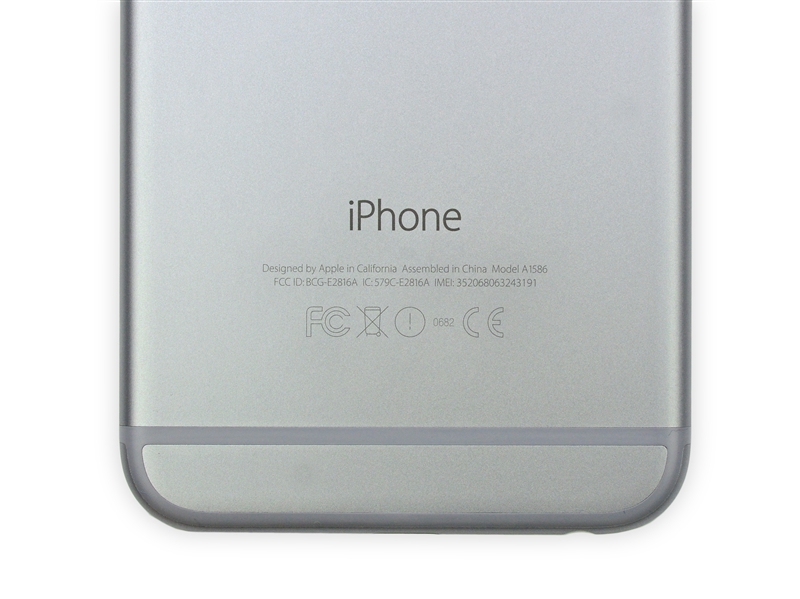

编号A1586，国行也有它，全网通版本，但是据说会屏蔽电信CDMA，5.5寸版的A1524也是如此。

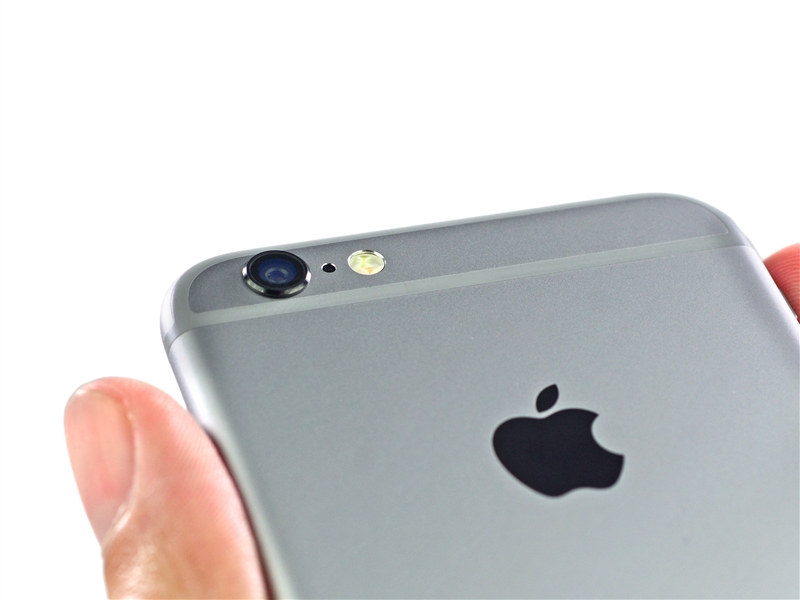

两条“白带”和摄像头突出是被吐槽最多的地方，估计大家看着看着也就习惯了。经过测量，摄像头的凸起幅度大约为0.6毫米。
圆润边角设计，瞬间回到第一代iPhone。

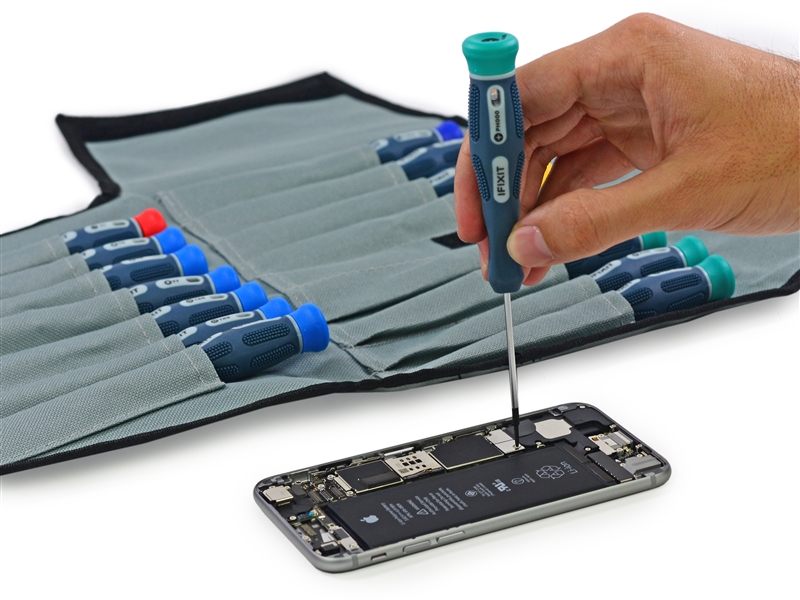

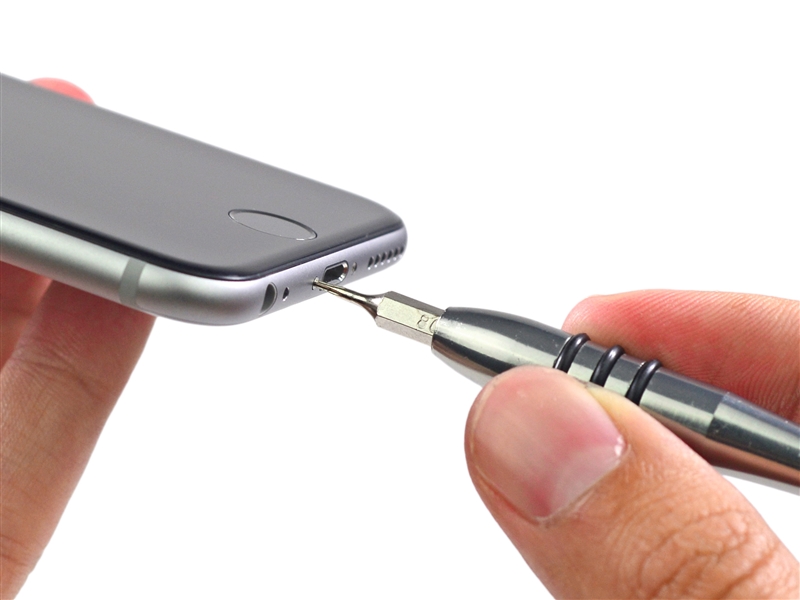

首先拧掉苹果专用的Pentalone螺丝。

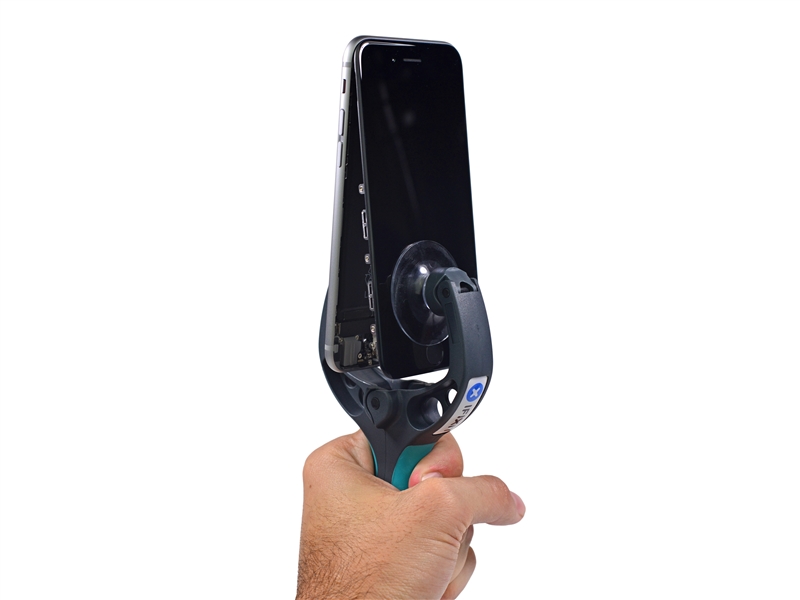

名为“iSlack”的屏幕拆卸专用吸盘工具。

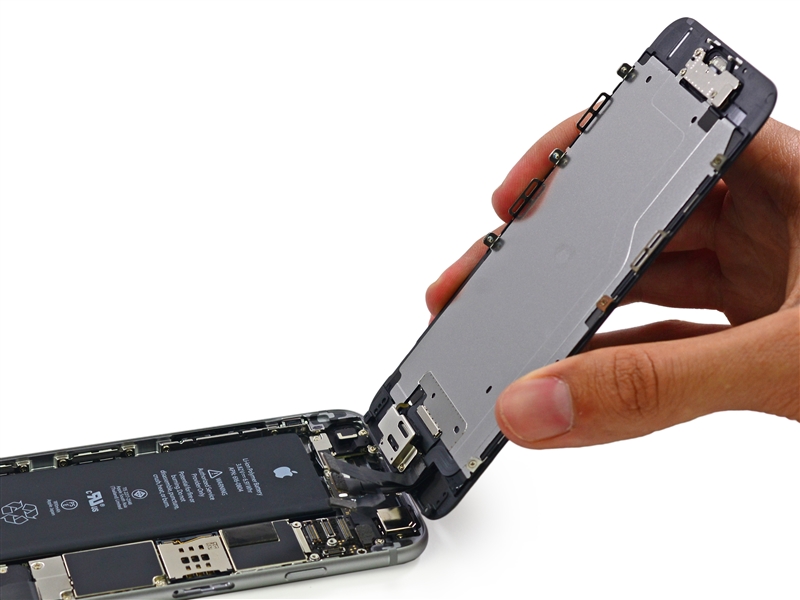

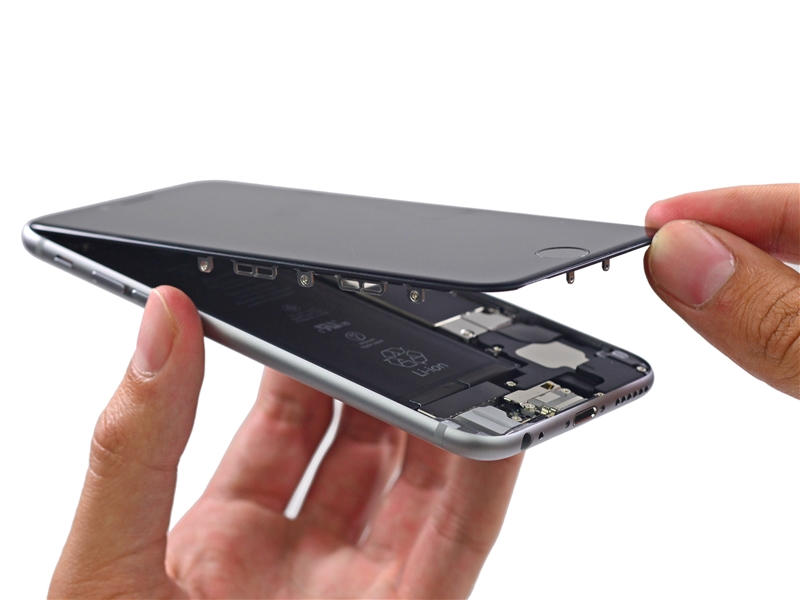

已经可以窥见内部了。

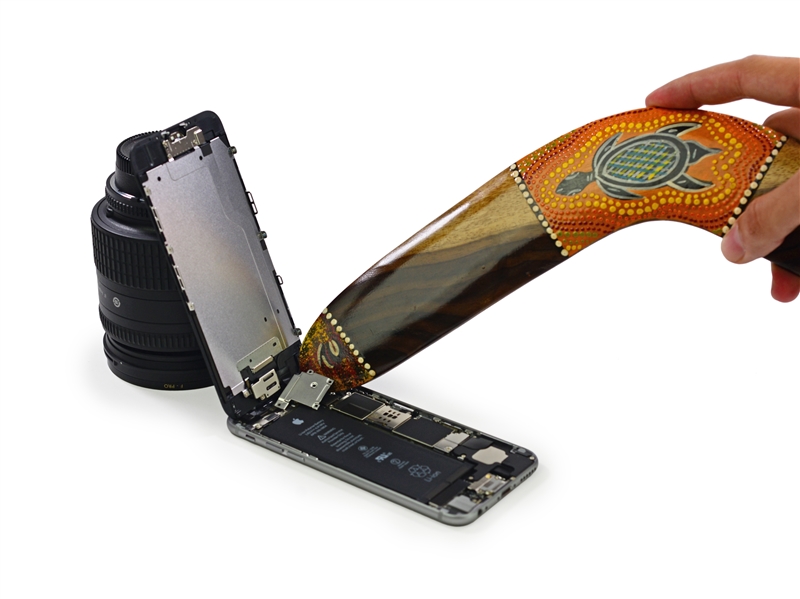

既然在澳大利亚拆机，不能少了当地的特色——土著回旋镖！
内部有飞利浦型螺丝，需要准备不同的工具。

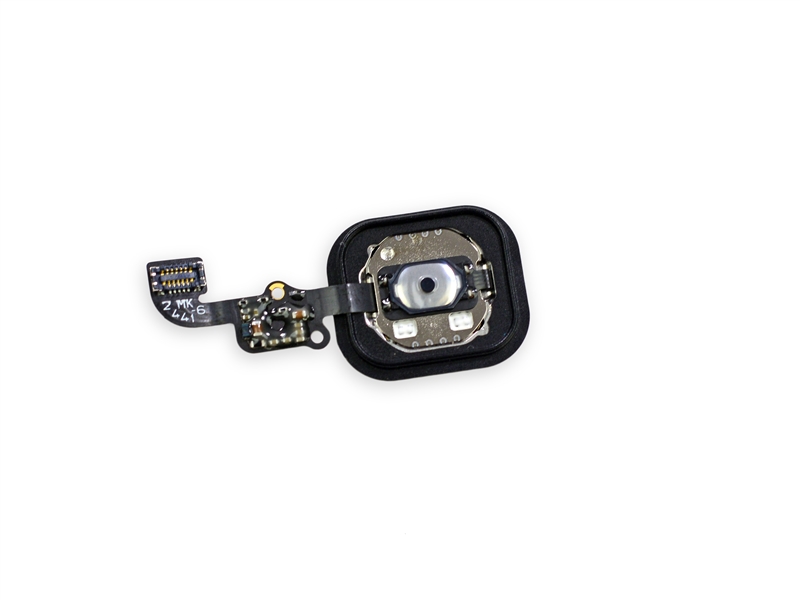

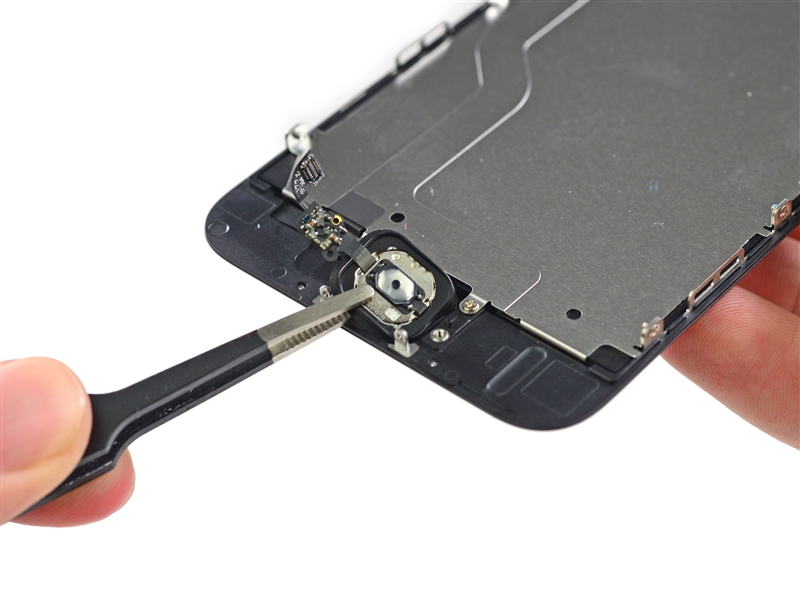

Home键不难取下，但是周围的橡胶垫圈比较脆弱，一定要轻轻下手。

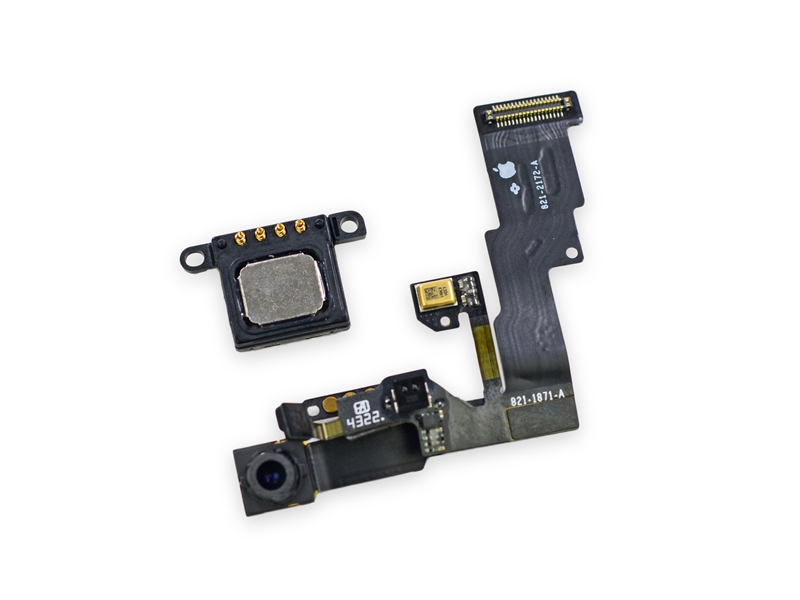

前置摄像头和听筒也在前面板上。

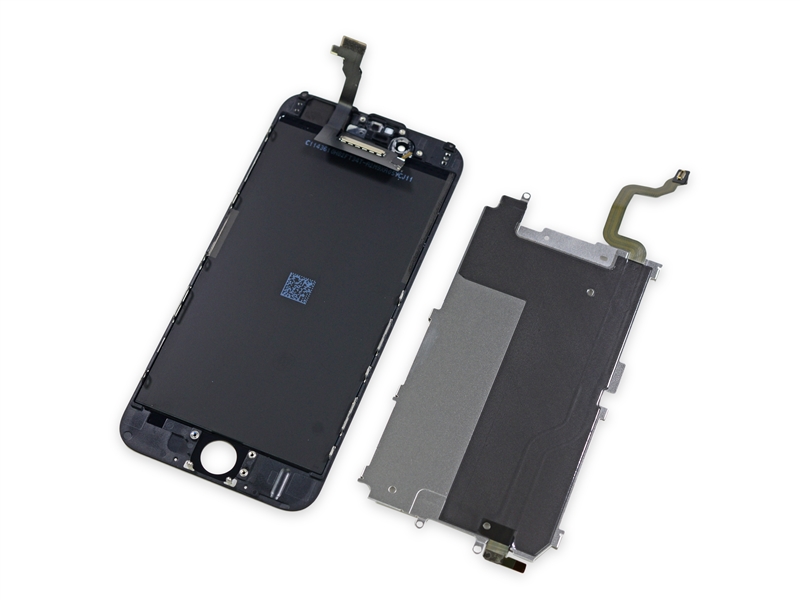

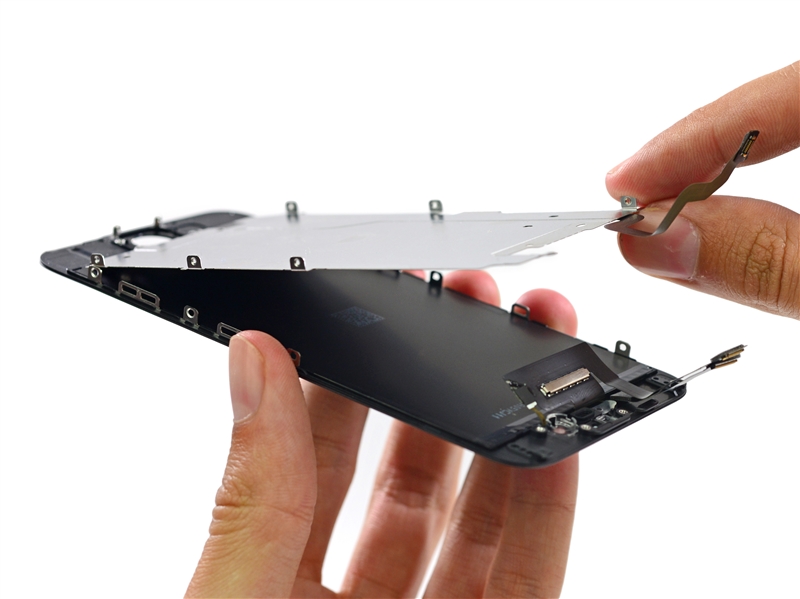

金属屏蔽罩很容易取下，Home键排线在它上边。
整体来说，4.7寸的结构和5.5寸的像极了。

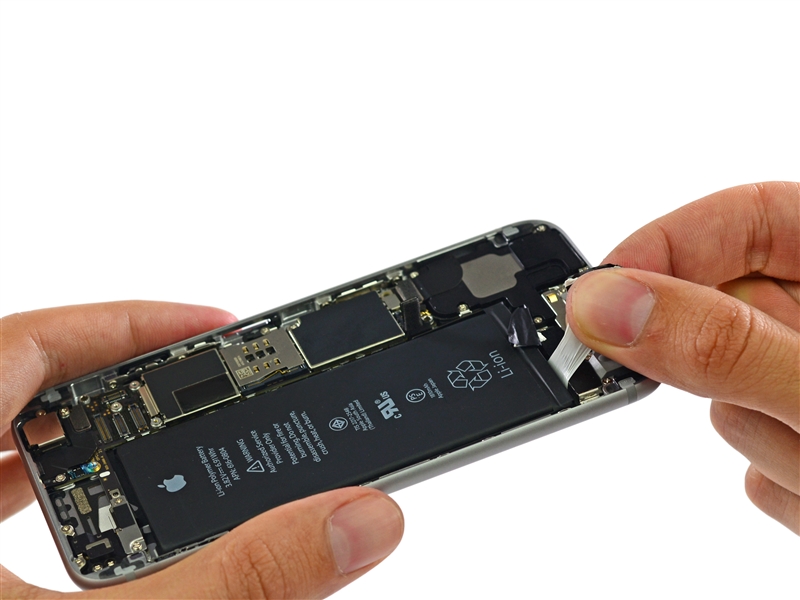

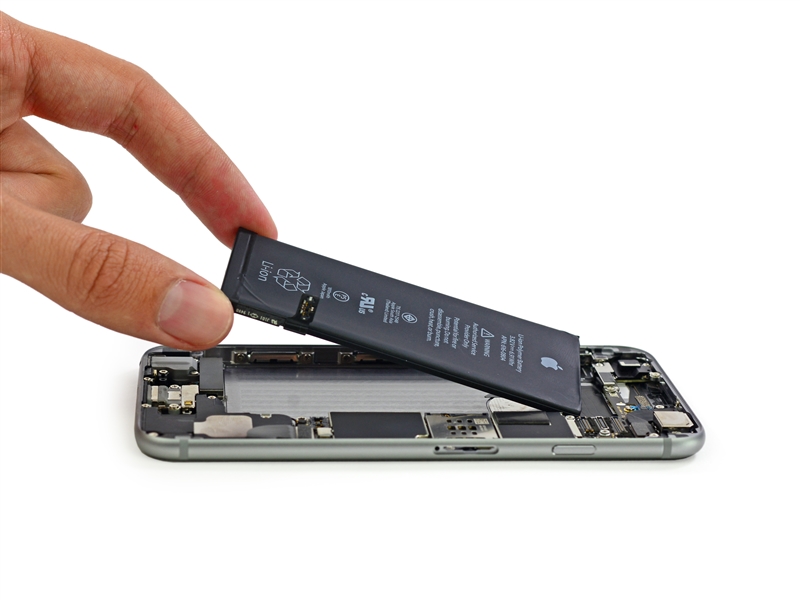

专业就是专业，iFixit轻松找到了电池上的拉片，一拽电池就下来了。
电池底下的胶水很少，粘得也不是很死。

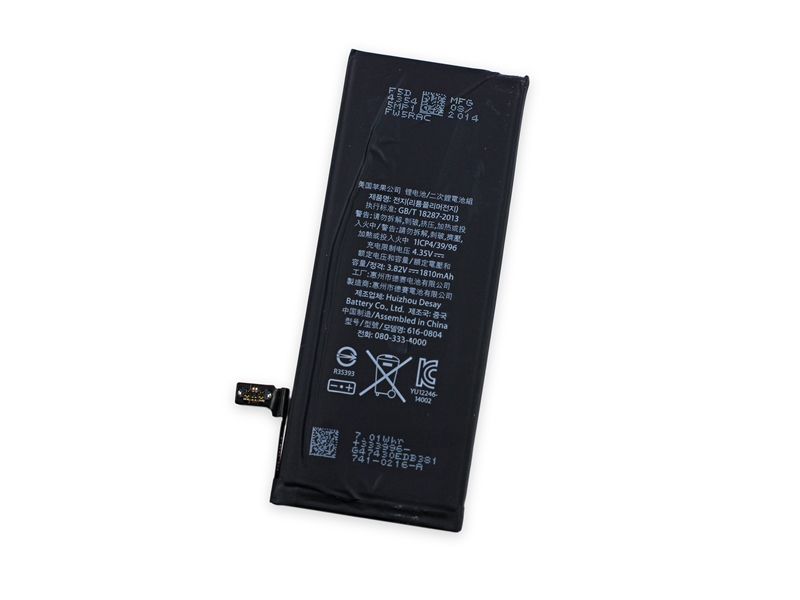

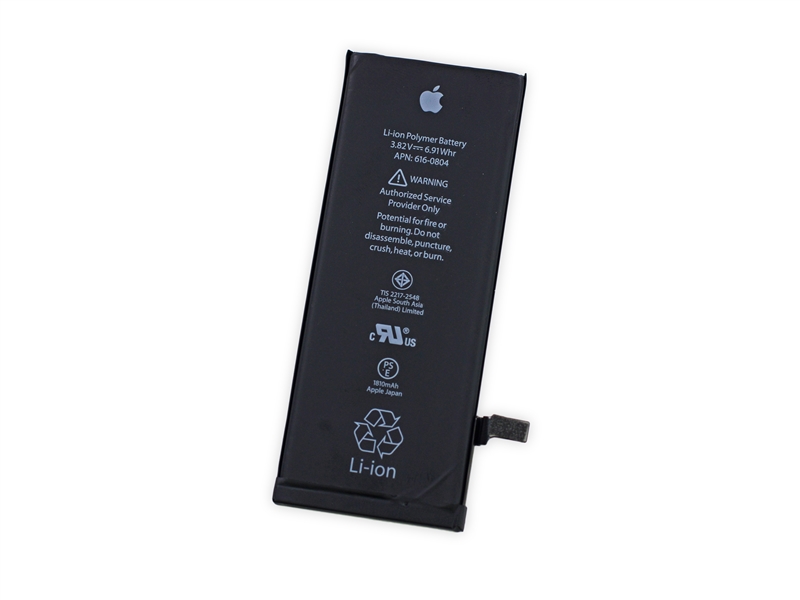

1810mAh 3.82V锂聚合物电池，也就是6.91Wh，重量约28克
惠州德赛电池制造，老伙伴了。5.5寸的来自欣旺达。

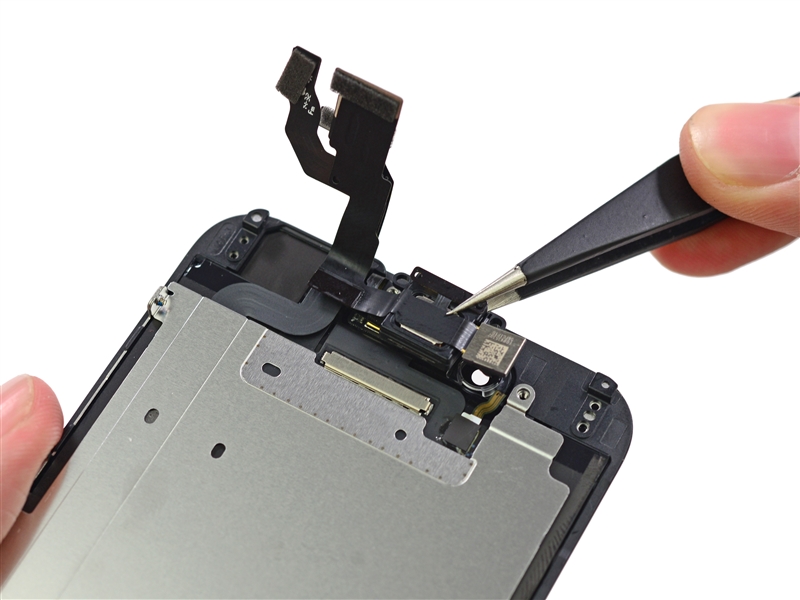

前置摄像头一样可以轻松夹出来。

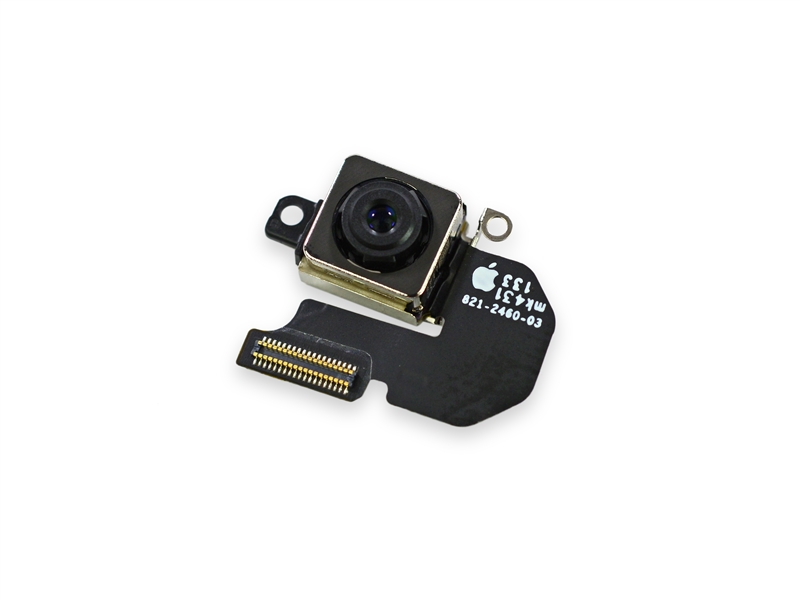

除了不支持OIS光学防抖，它和5.5寸上完全一致。

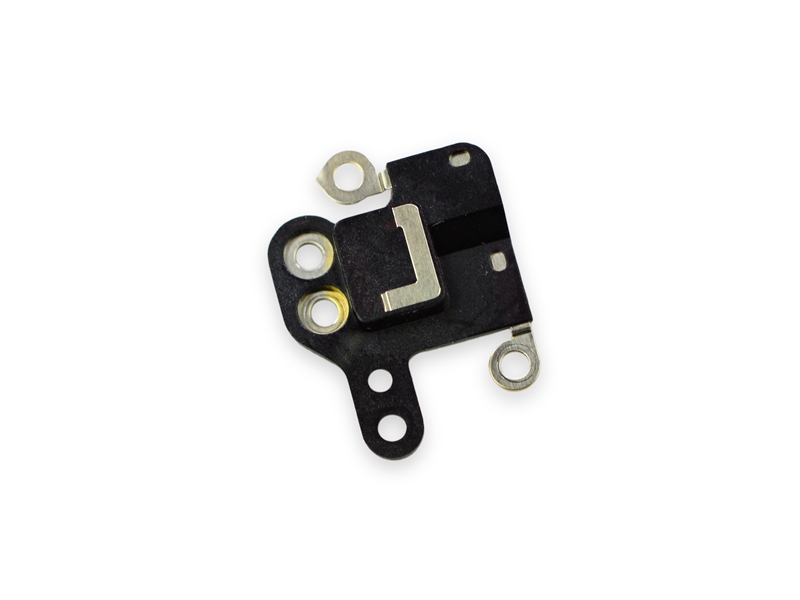

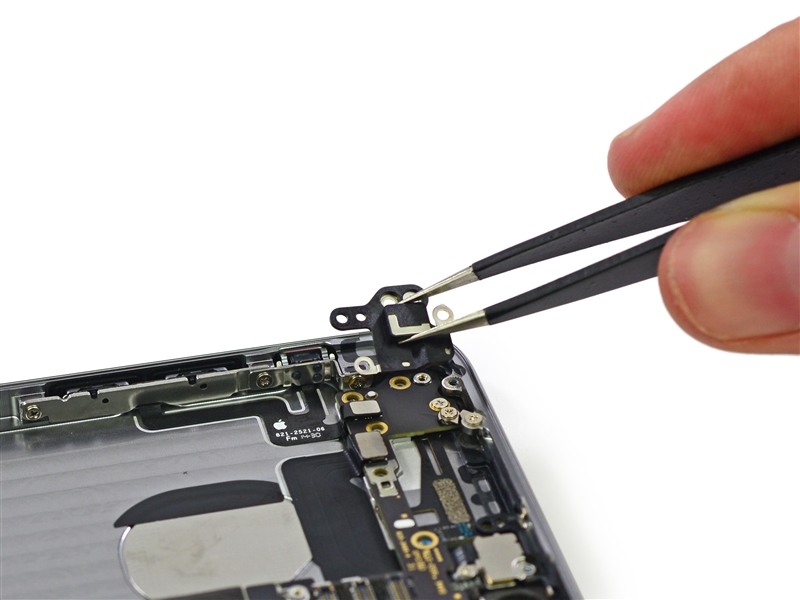

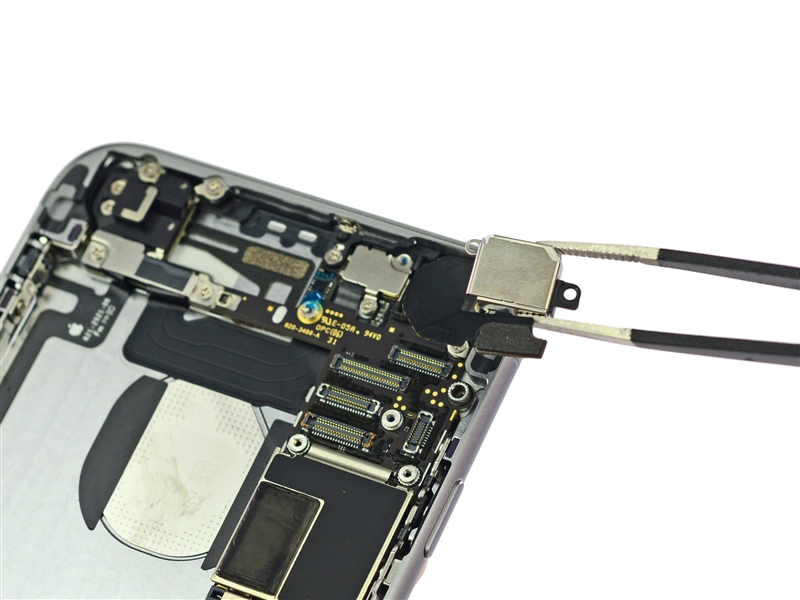

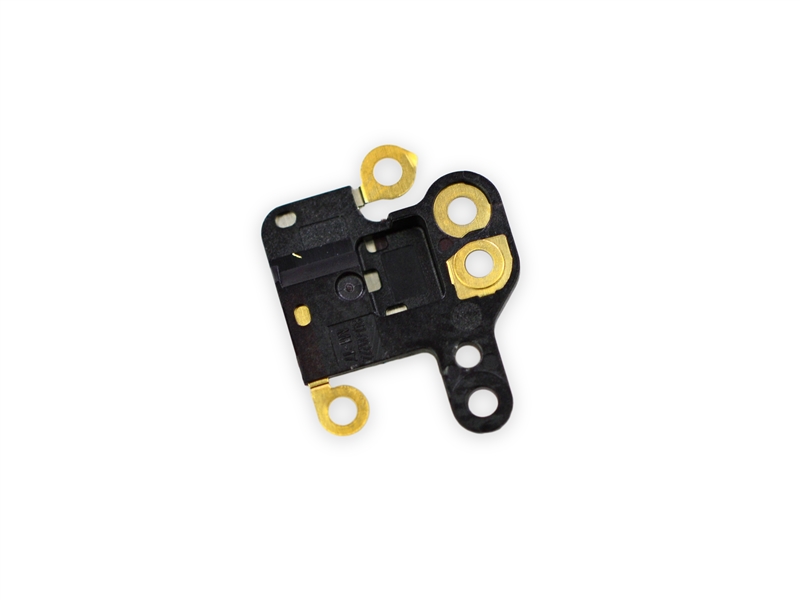

天线同样很容易搞定

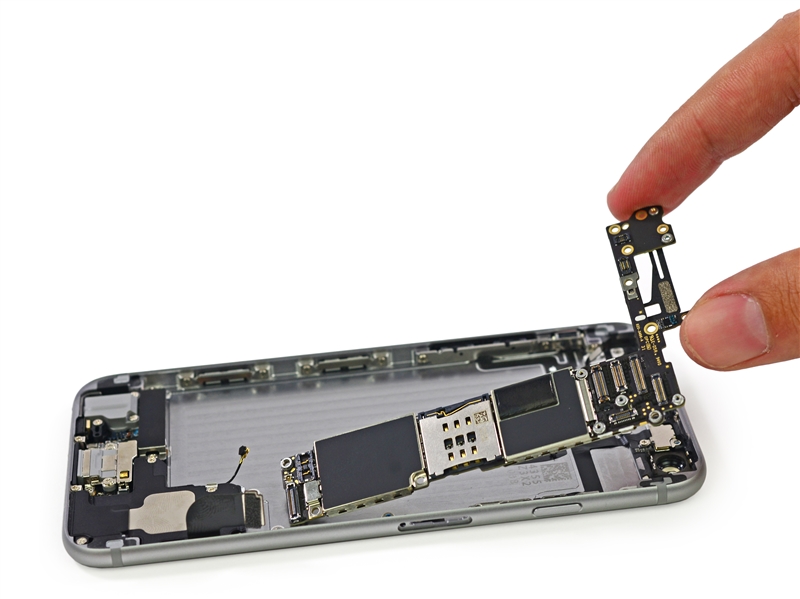

接下来，就该主板了。

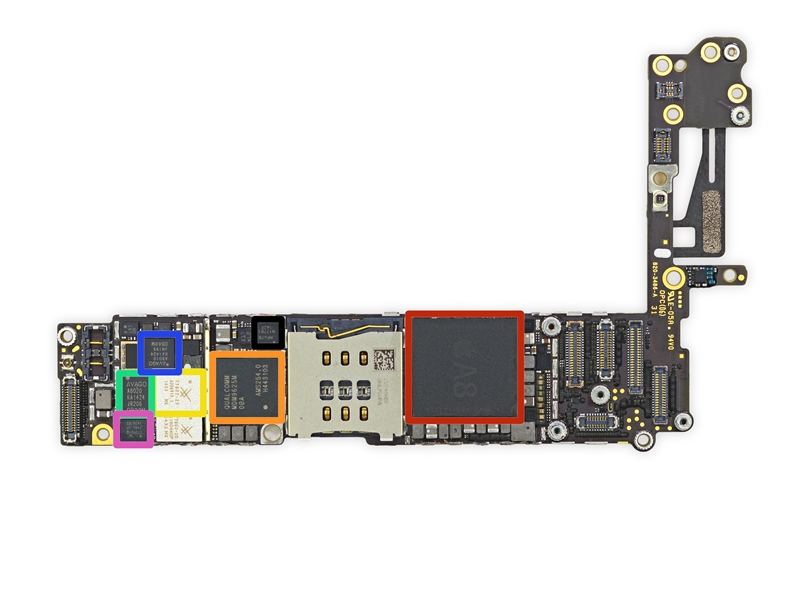

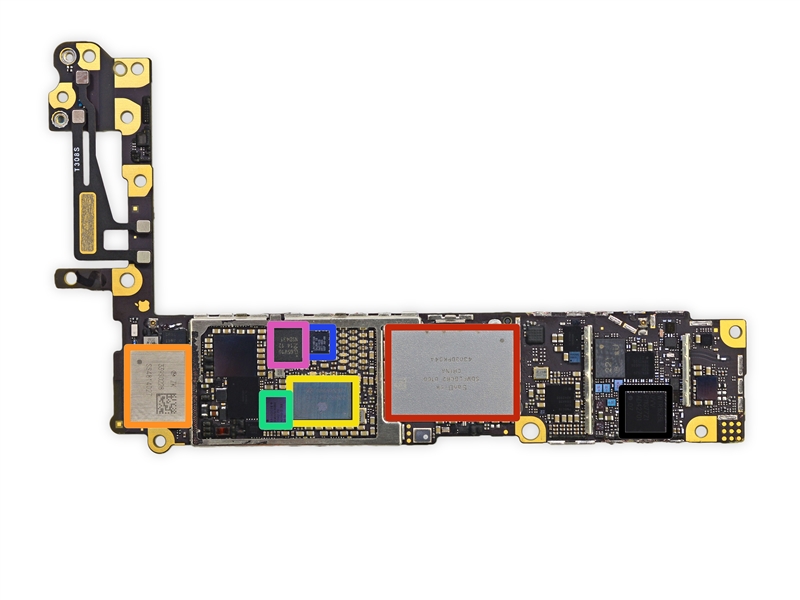

整体布局和5.5寸版极为相似，但底部多了一块，而且部分元件不一样，尤其内存不是尔必达的，而是来自海力士，
编号H9CKNNN8KTMRWR-NTH，当然了它也是1GB LPDDR3。

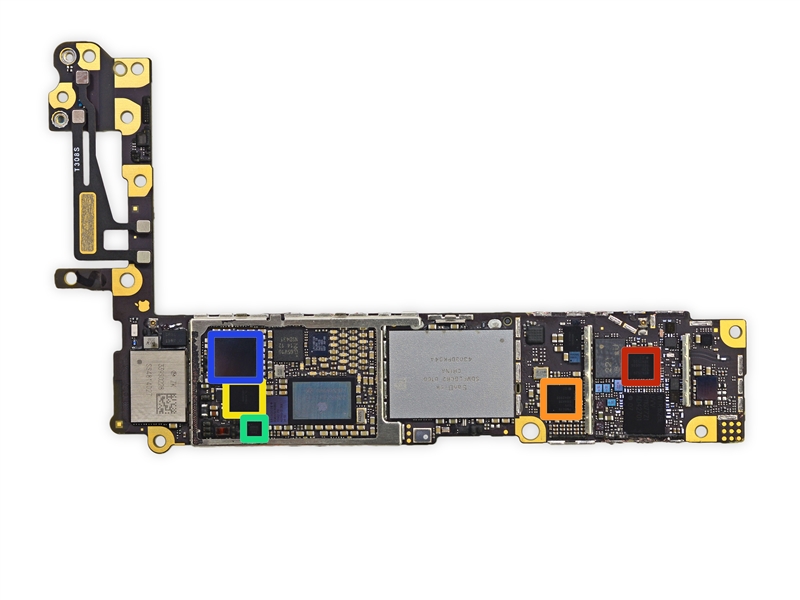

另外，粉色框里是Skyworks 77803-20，黑色框里是刚认出来的InvenSense MP67B六轴陀螺仪兼加速计。
其他一致：APL1011 A8处理器(红色)、Skyworks 77802-23 Low Band LTE PAD(黄色)、Avago A8020 High Band PAD(绿色)、Avago A8010 Ultra High Band PA + FBARs(蓝色)。

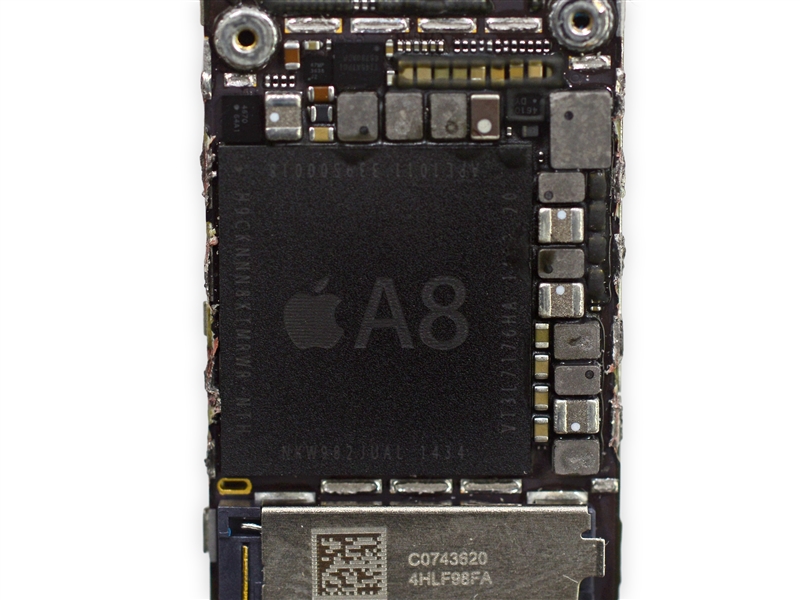

A8处理器近照。
黄色框里是SkyWorks 77356-8 Mid Band PAD，不同于5.5寸的77802-23 Low Band PAD。
其他一致：高通QFE1000包络跟踪芯片(红色)、RF Micro Devices RF5159射频/天线开关(橙色)。
闪存来自来SanDisk闪迪而非海力士，编号为SDMFLBCB2，16GB。其他完全和5.5寸相同，
其中绿色框里的AMS AS3923查出来是NFC标签前端，支持SIM、uSD微型卡的移动支付，蓝色框里是刚刚认出来的Cirrus Logic 338S1201音频编码器。

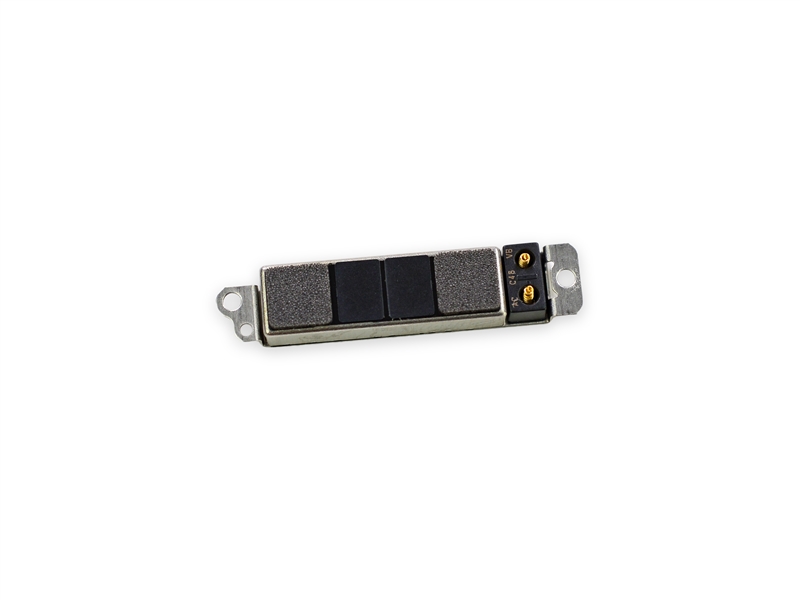

振动马达，金属外壳加持。

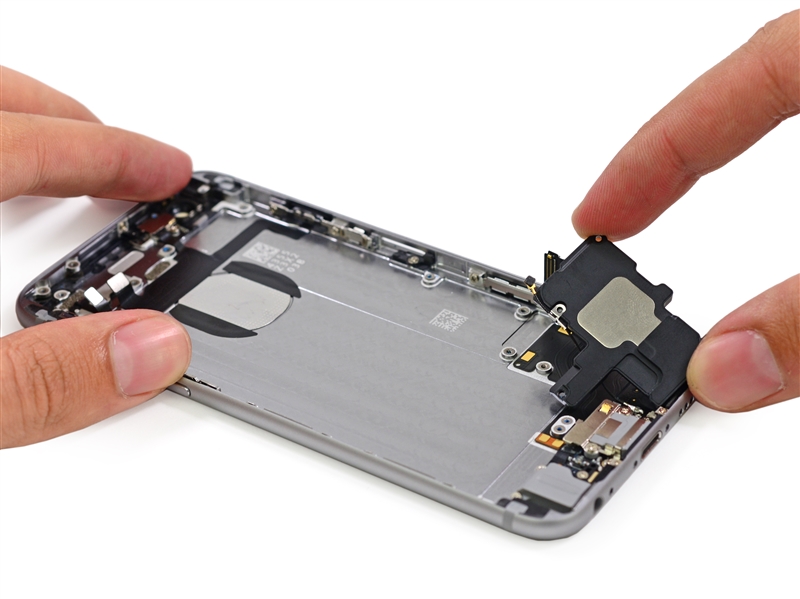

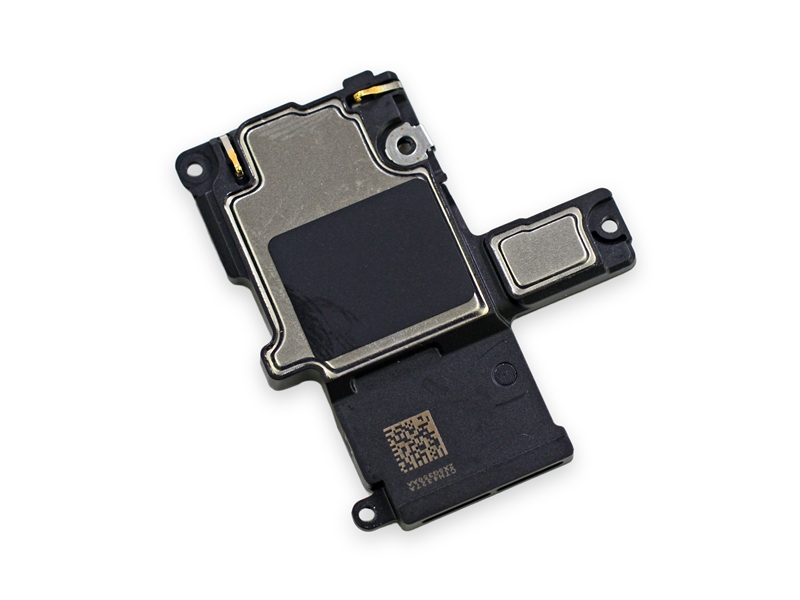

新设计的扬声器，但没有编号，详情不知。

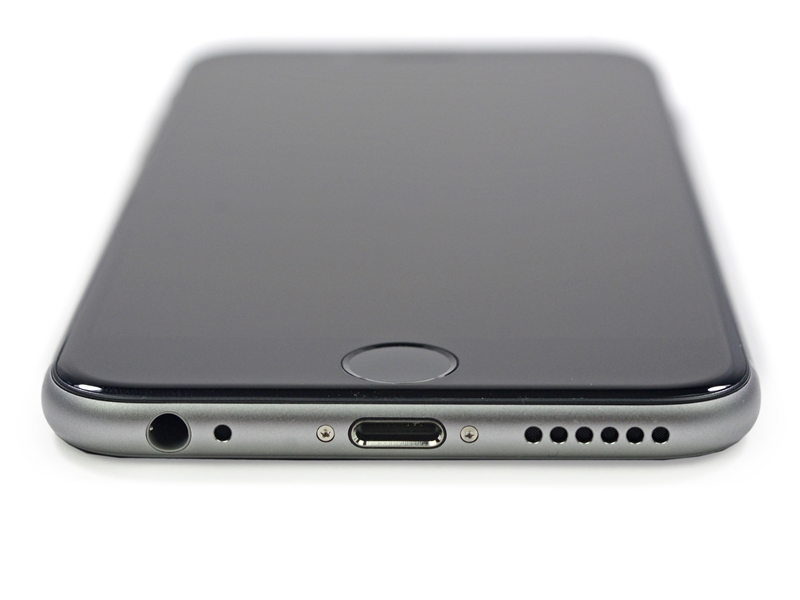

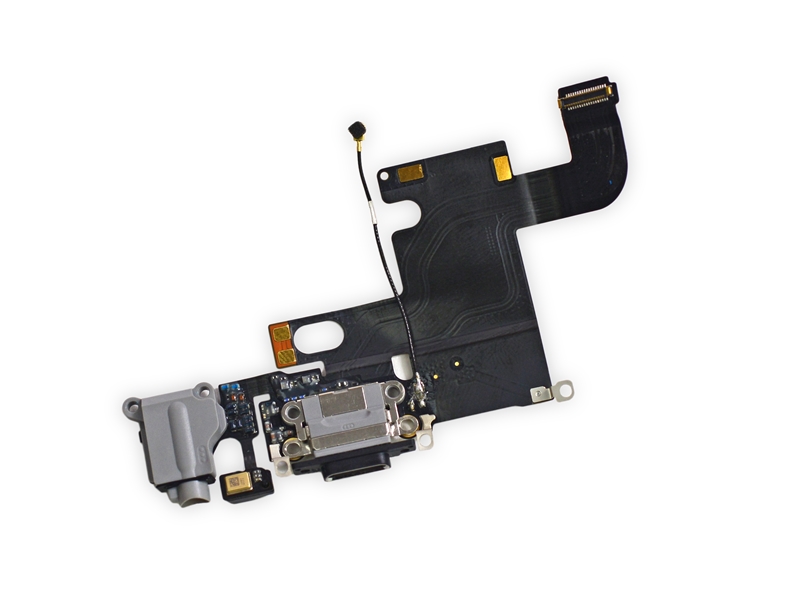

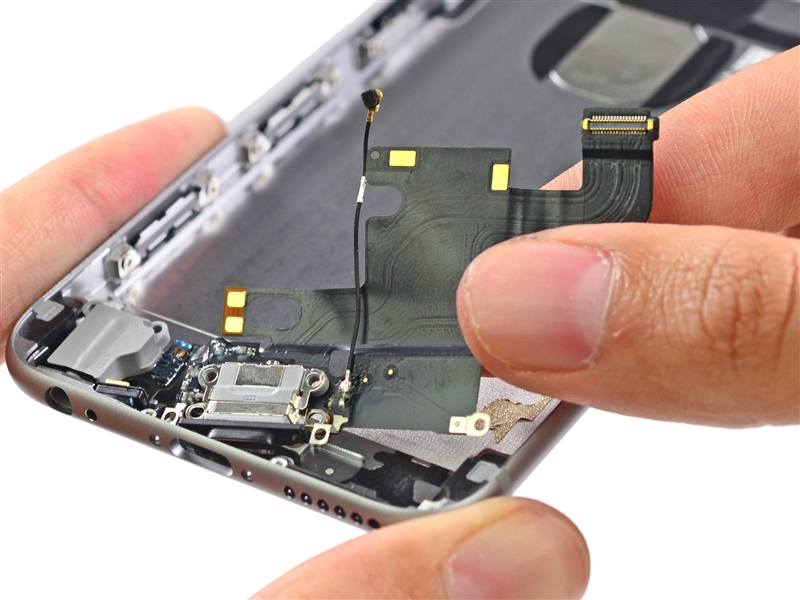

耳机、Lightning接口现在成一体了，意味着不能单独更换。

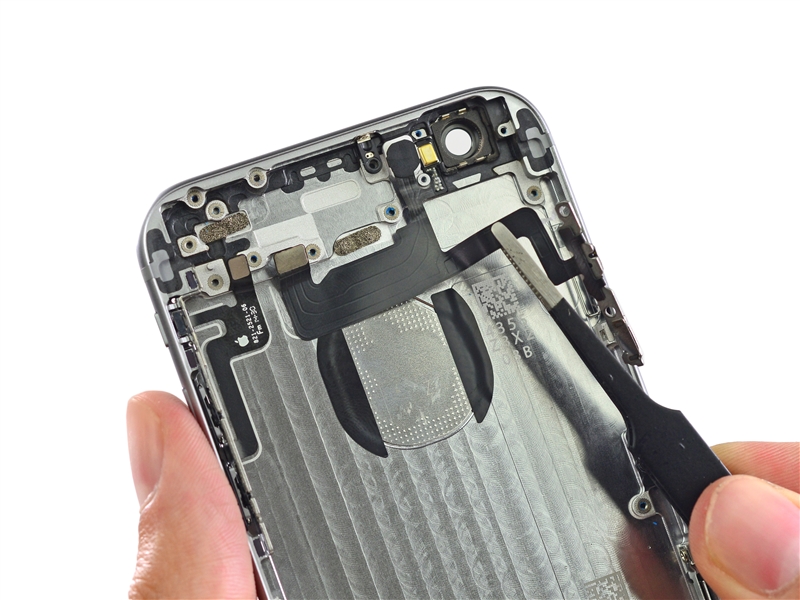

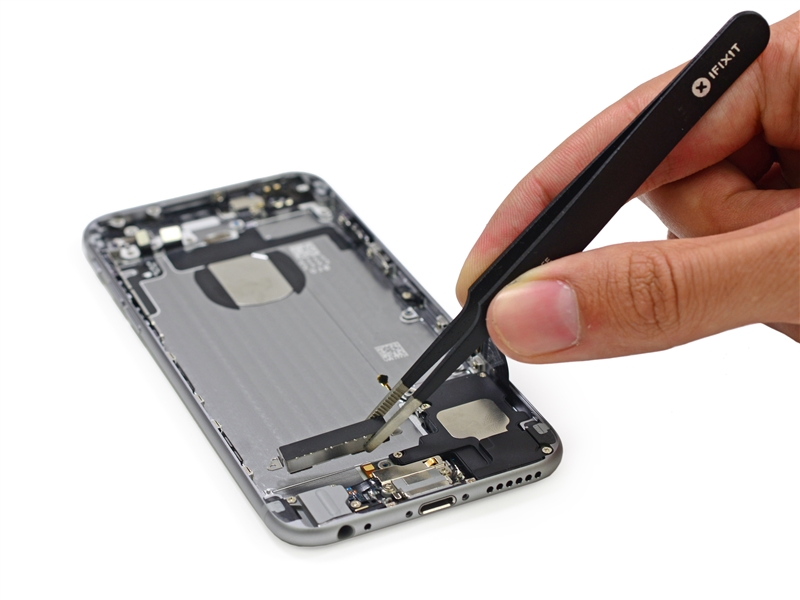

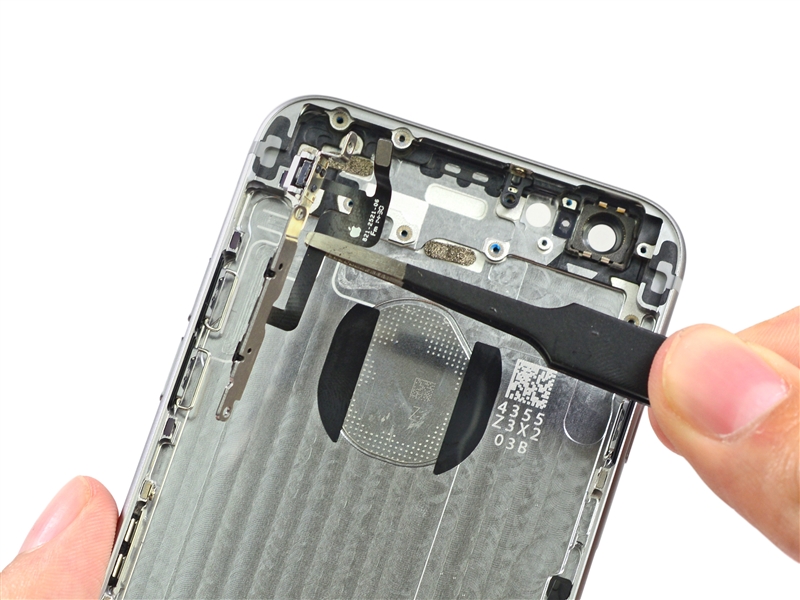

后壳上还有一些排线，很容易取下，也和5.5寸很像

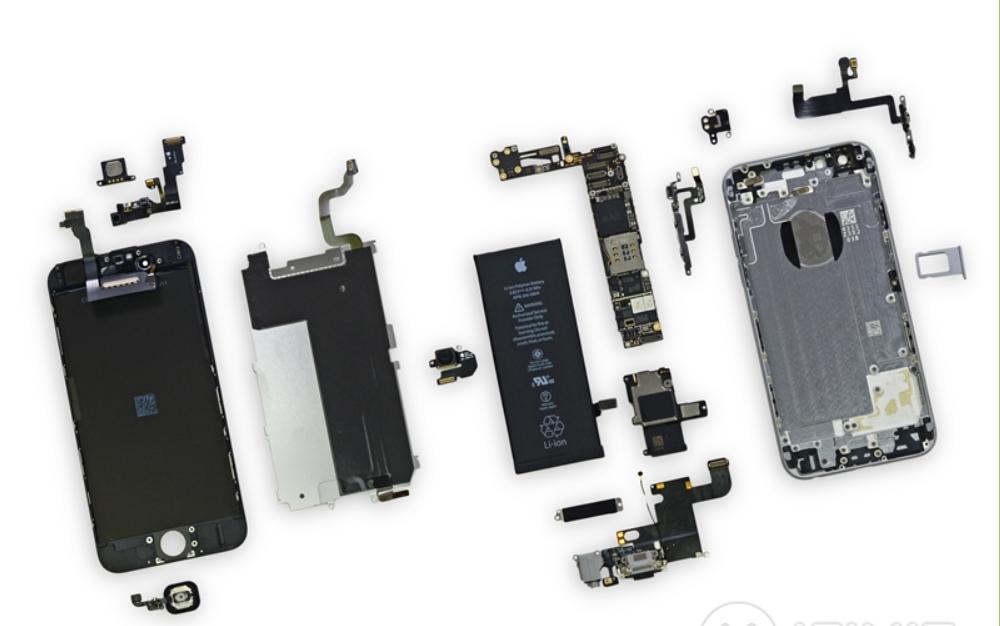

零部件大合集。哦对了，前面板是一体的，没法拆。
