千元机用户期待已久的酷派大神F2正式发布，大神F2属于上一代大神F1升级版本，新增4G网络支持，并且屏幕尺寸升级到了5.5英寸，其依旧采用联发科MT6592八核CPU，MTK最新的4G解决方案，售价仅为999元，具备很不错的性价比。究竟酷派大神F2内部做工用料又是如何？今天脚本之家小编为大家带来了最新的酷派大神F2拆机评测，通过本文来一探内部究竟。

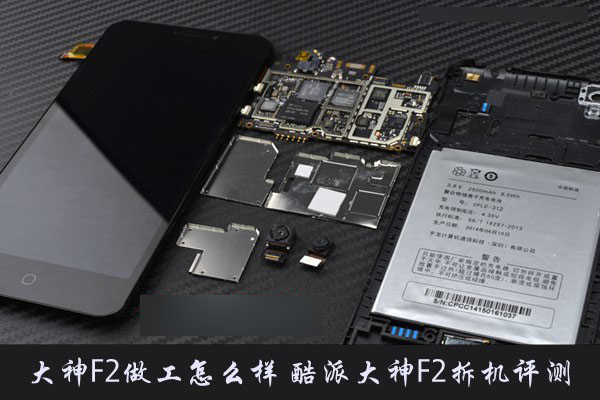

大神F2做工怎么样 酷派大神F2拆机评测

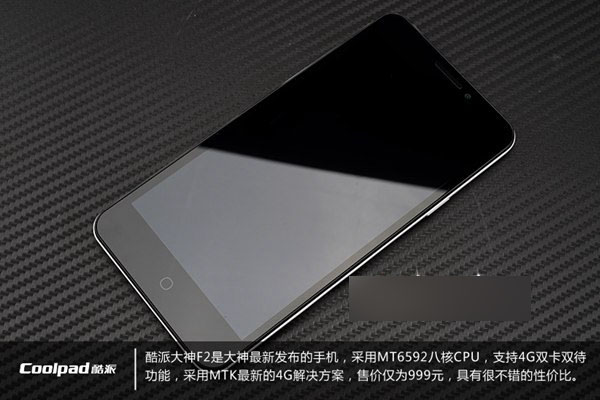

酷派大神F2采用联发科MT6592八核处理器，支持4G双卡双待功能，正面拥有一块5.5英寸大屏幕，在屏幕底部还拥有一个非常个性的光圈Home键，如下图所示：
图为酷派大神F2正面外观

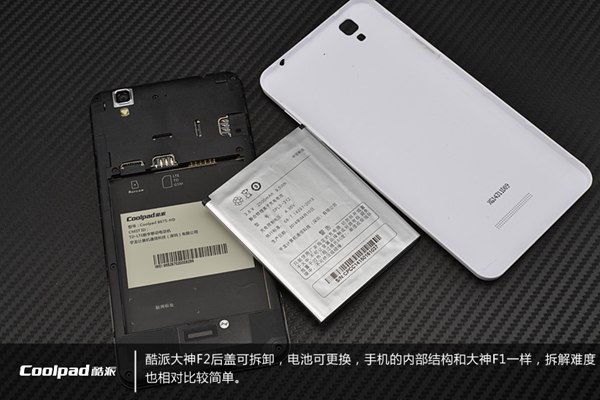

酷派大神F2后盖可拆卸，并且电池也可以自行更换，手机的内部结构和大神F1一样，拆机从内部开始，拆解难度也相对比较简单。
酷派大神F2拆机从背面开始

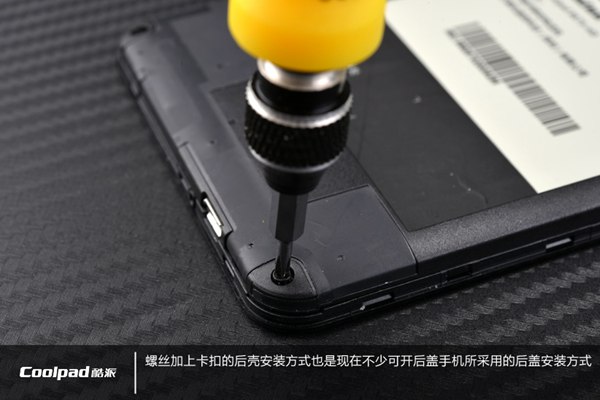

酷派大神F2内部采用螺丝+卡扣的安装方式，机身结实。下面拆解就需要拆解后盖内部的固定螺丝了，需要注意的是，固定螺丝上有易碎贴，也就是说，拆机将会导致大神F2失去保修服务，因此非专业人士，请勿尝试拆机。
酷派大神F2固定螺丝拆解

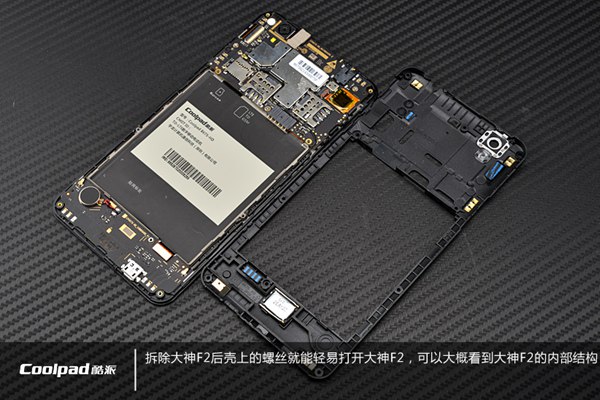

拆除大神F2后壳的螺丝后，就能轻易打开大神F2的固定中框了，如下图，已经可以看到，大神F2内部的大致结构了。
酷派大神F2中框拆卸

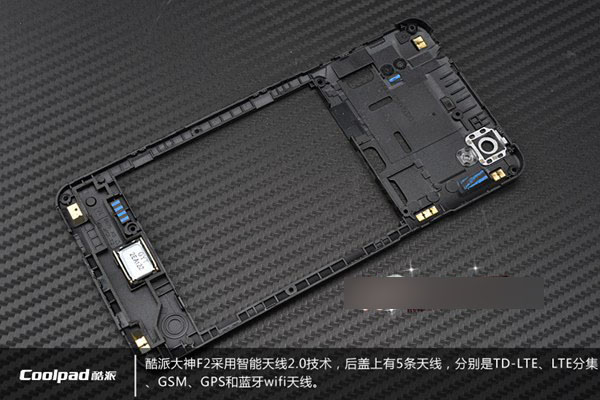

酷派大神F2采用智能天线2.0技术，后台上有5条天线，分别是TD-LET、LET分集、GSM、GPS和蓝牙Wifi天线。
酷派大神F2固定中框中的天线特写

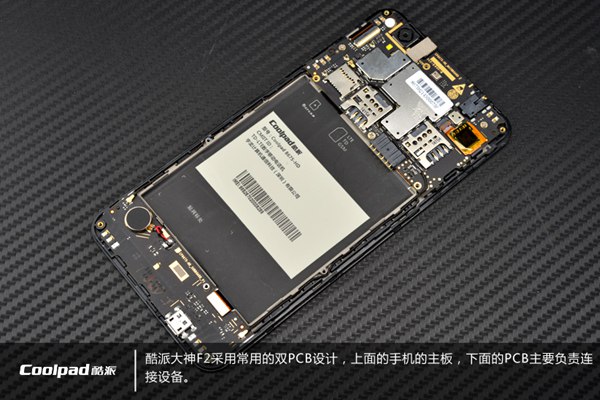

酷派大神F2内部采用了常见的上下双PCB设计，上面的是核心大主板，下面的小主板则主要负责连接设备，如下图所示：
酷派大神F2拆机内部主板结构特写

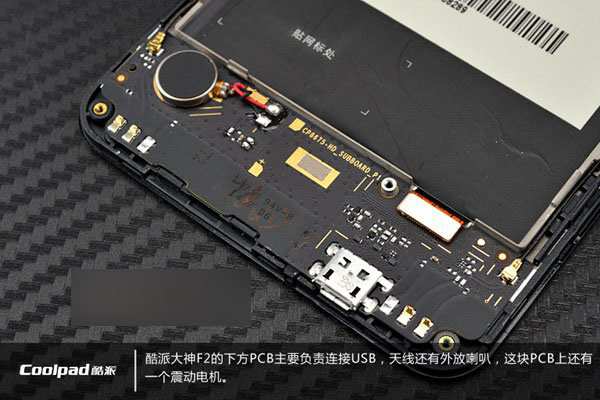

酷派大神F2机身底部的小主板主要负责连接USB数据接口、天线还有外放喇叭，这块PCB上还有一个震动电机，如下图所示：
酷派大神F2小主板拆解
酷派大神F2上部的大主板是整机的核心主板，可以看到其PCB设计非常紧凑，并且没有凌乱现象，如下图所示：
酷派大神F2大主板拆解

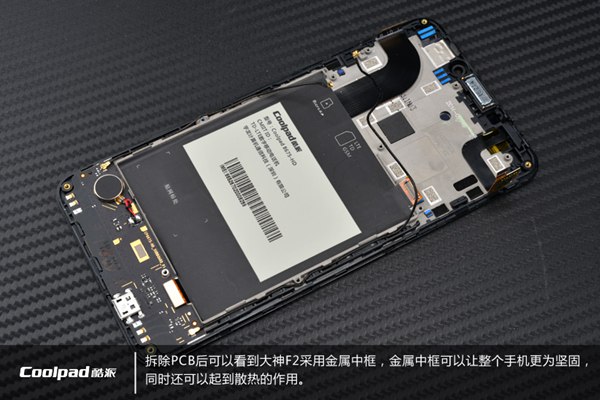

拆除大PCB主板后，我们可以看到，酷派大神F2采用了金属中框，金属中框可以让整个手机更为坚固，同时还起到散热的作用。
图为酷派大神F2金属中框特写

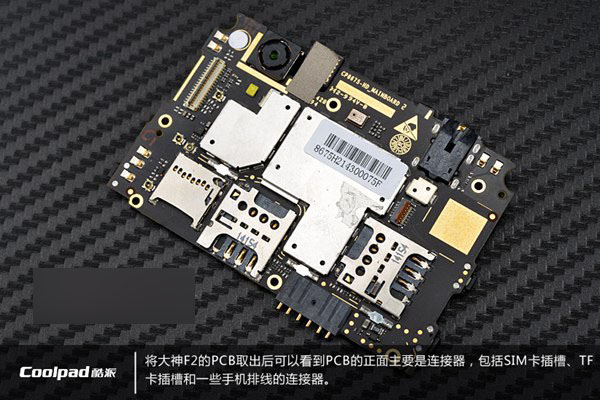

将酷派大神F2的PCB办取出后，可以看到PCB的正面主要是连接器，包括SIM卡槽、TF卡槽和一些手机排线的连接器。
酷派大神F2主板正面

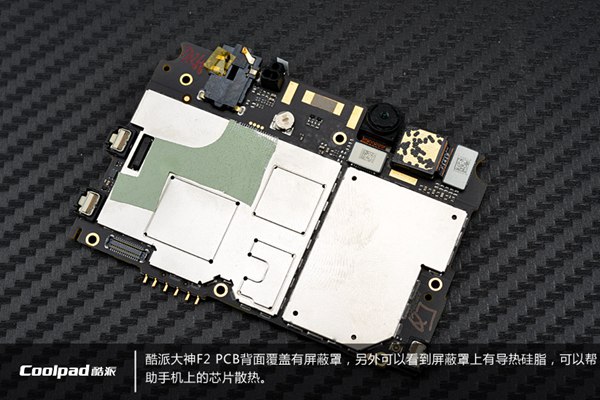

酷派大神F2主板的背面覆盖有屏蔽罩，另外可以看到屏蔽罩上有导热硅胶，可以帮助手机上的芯片散热。
图为酷派大神F2主板背面

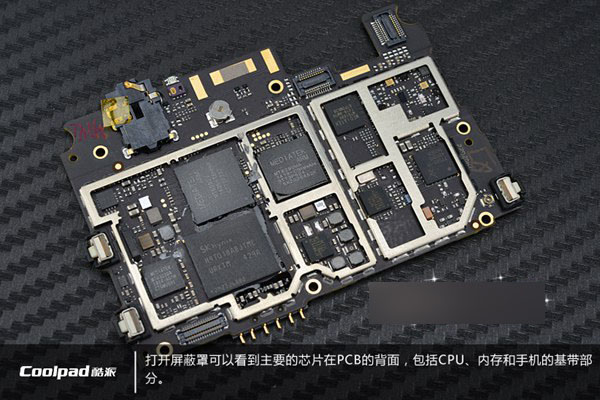

打开主板背面芯片上的屏蔽罩后，就可以看到酷派大神F2核心控制芯片了，包括CPU、内存、手机的基带芯片等部分，如下图所示：
酷派大神F2主板集成核芯芯片特写

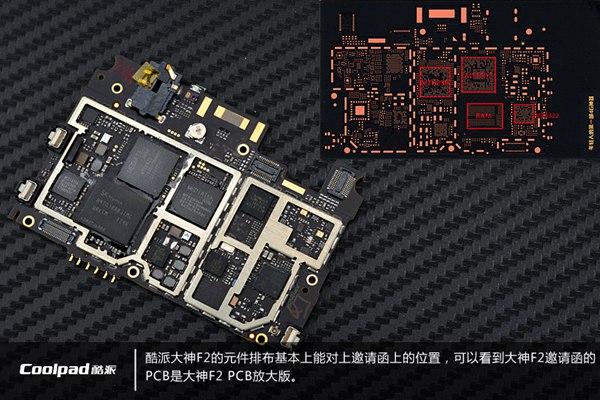

酷派大神F2的元件排布基本能对上邀请函上的位置，可以看到，大神F2邀请函的PCB是大神F2的放大版。
酷派大神F2拆机评测

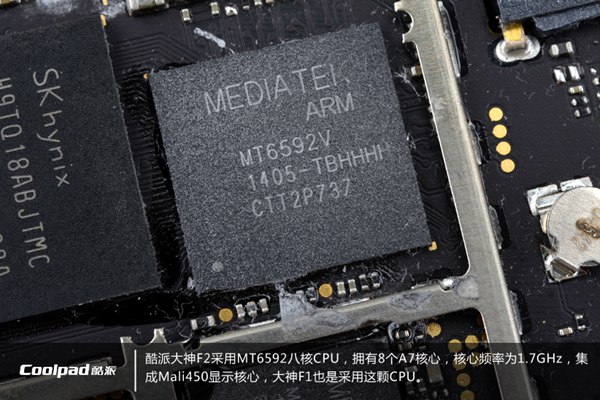

酷派大神F2采用联发科MT6592八核CPU，拥有8个A7核心，核心频率为1.7Ghz，内置Mali450核心显示，搭载的CPU与大神F1相同，性能定期中高端。
图为联发科MT6592八核CPU芯片

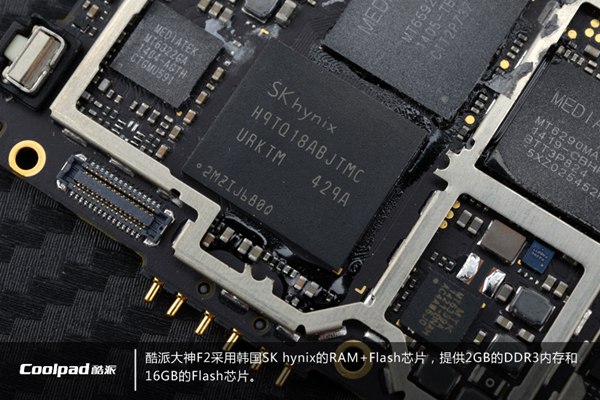

酷派大神F2采用韩国SK hynix的RAM+Flash内存芯片方案，提供2GB DDR3内存+16GB Flash存储芯片方案。
图为SK hynix的RAM+Flash内存芯片

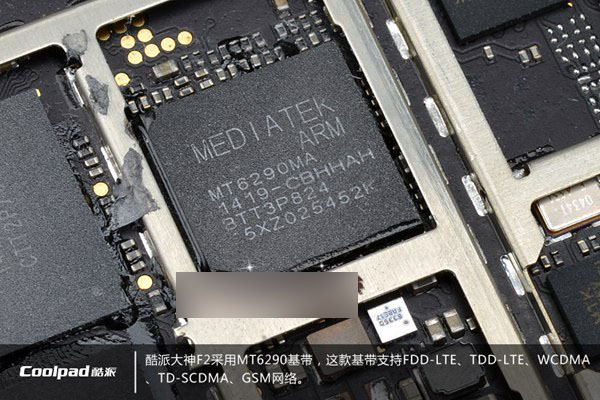

酷派大神F2采用MT6290基带，这款基带支持FDD-LTE\TDD-LTE\WCDMA\TD-SCDMA\GSM网络，网络支持非常全面，如下图所示。
图为联发科MT6290基带芯片
图为MT6322电源管理芯片，负责CPU的供电管理，和MT6592配合使用。
图为MT6322电源管理芯片

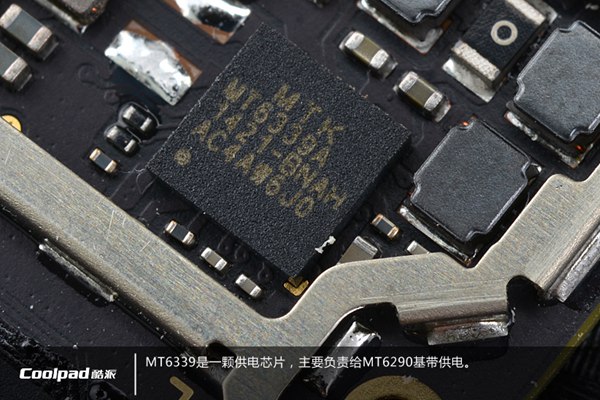

MT6339是一颗供电芯片，主要负责给MT6290基带供电。
图为MT6339供电芯片

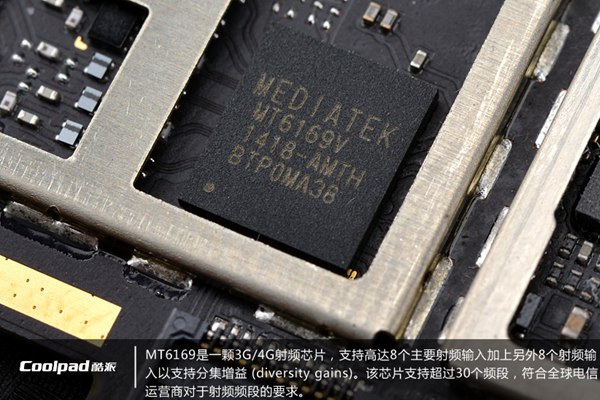

MT6169是一颗3G/4G射频芯片，支持高达8个主要射频输出，加上另外8个射频输入以支持分集增益，该芯片支持超过30个频段，符合全球电信运营商对于射频频段的要求。
图为MT6169射频芯片

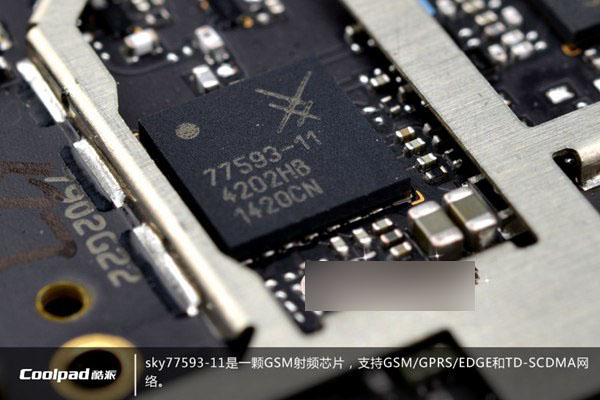

sky77592是一颗GSM射频芯片，支持GSM、GPS、EDGE和TD-SCDMA网络，如下图所示：
sky77592是一颗GSM射频芯片

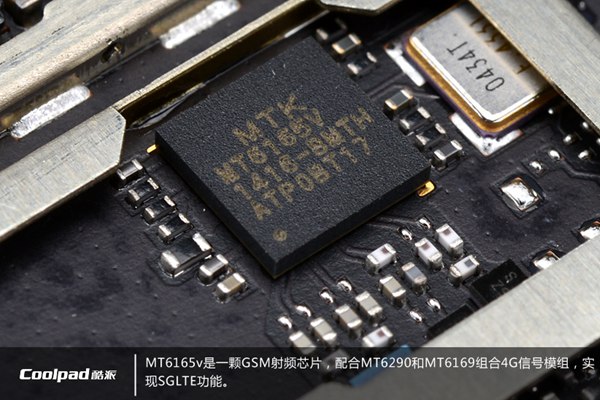

MT6165V是一颗GSM射频芯片，配合MT6290和MT6169组合4G信号模组，实现SGLTE功能。
MT6165V是一颗GSM射频芯片

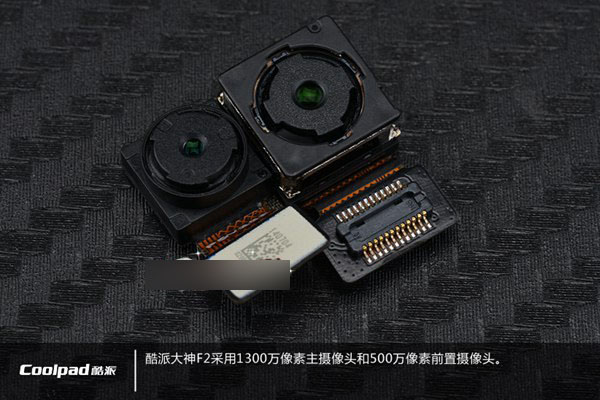

图为拆卸下来的酷派大神F2前后置摄像头，其前后分别为500万像素与1300万像素，也是目前的主流镜头规格。
图为酷派大神F2前后摄像头拆机
拆机评测总结：
酷派大神F2采用联发科MT6592+MT6290的4G解决方案，提供4G网络支持，同时还拥有八核高性能，在硬件配置上表现令人满意。通过以上拆解，我们还可以看出，酷派大神F2做工用料都非常出色，品质上延续了酷派一贯的扎实风格，质量可靠，而其售价不足千元，是一款超高性价比八核4G手机。
