贵为国产大品牌的联想手机A8，性能方面的出色让人欣喜，但这是否意味着它的内在同样表里如一？在拥有着更好使用感受的同时，其机身屏幕之下的诸多硬件组成又是如何？带来良好散热表现的走线布局和PCB主板又是怎样结合？今天小编就为大家带来，联想黄金斗士a8全面拆机评测，一起来看看吧！
尽管售价仅仅不足1000元，但不可否认联想手机A8作为S8的接任机型，在市面当中形成了一样出色的关注度。除了其大众价格之外，八核+4G是它受人关注的重要原因之一。采用了MT6592八核解决方案以及MT6290 LTE基带芯片的关系，不仅带来了八核主流性能和极速4G网络，同时过快的上市节奏也让联想A8成为了首款拥有八核4G卖点的智能手机。

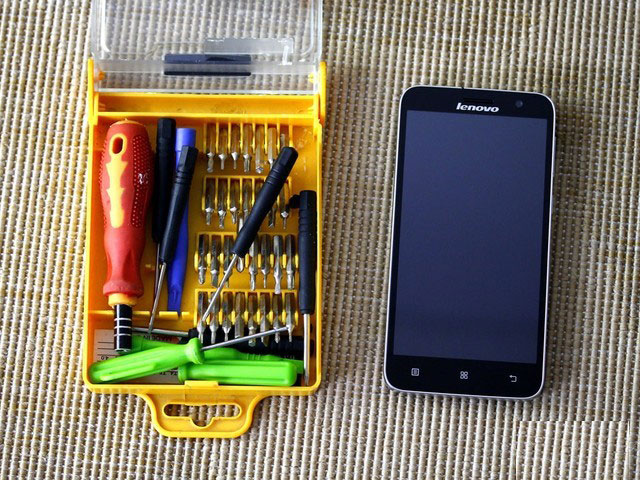

拆机前的准备工作，依然是手机事业部常用的拆机工具箱。其中包含多种不同类型的改锥头，撬棒，以及几个常用的螺丝刀，还有更利于进行细节工作的镊子。当然右边即为等待被拆卸并查看内在的联想手机A8，整体看去相当的简洁大方。

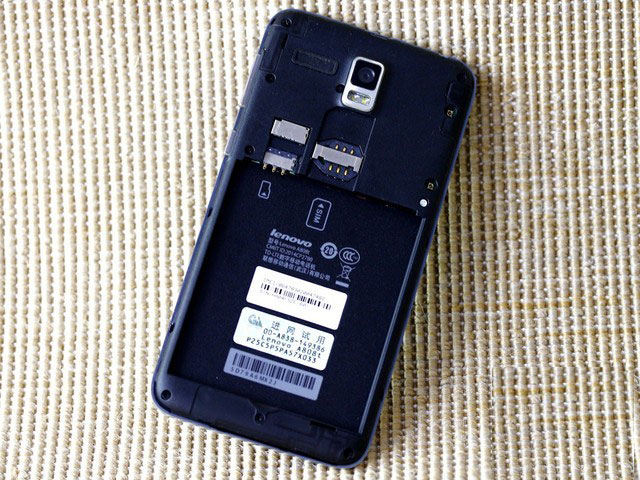

因为联想手机A8采用可拆卸后壳设计，所以对于这类机型的拆卸工作，一般也都会打开后壳开始。图为去掉后壳和电池之后，露出来的联想手机A8电池仓内部，从中可以看到它的设计和相关入网许可信息。同样联想手机A8的SD卡和SIM卡卡槽也都被安置在此，但凡进行插拔卡的操作都需要打开后盖并拔下电池才可。

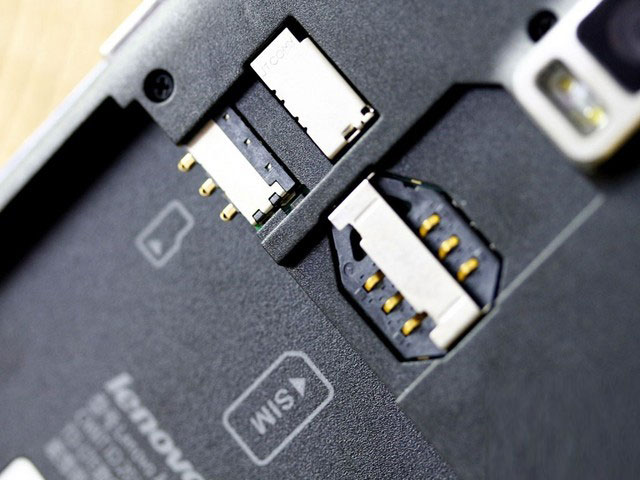

SD卡和SIM卡卡槽特写。在此需要向大家说明的是，联想手机A8本身自带16GB的ROM存储空间，如果你想要获得额外的扩展存储，那么可通过插入内存卡来实现。另外联想手机A8支持GSM/TD-SCDMA/TD-LTE/FDD-LTE等主流的网络制式，不过它仅可实现单卡单待，并非为双卡设计。
接下来就是正式拆机环节，第一步必然是将隐藏在后壳覆盖下的螺丝全部取出。通过相应的花字螺丝刀，这点并不难操作。

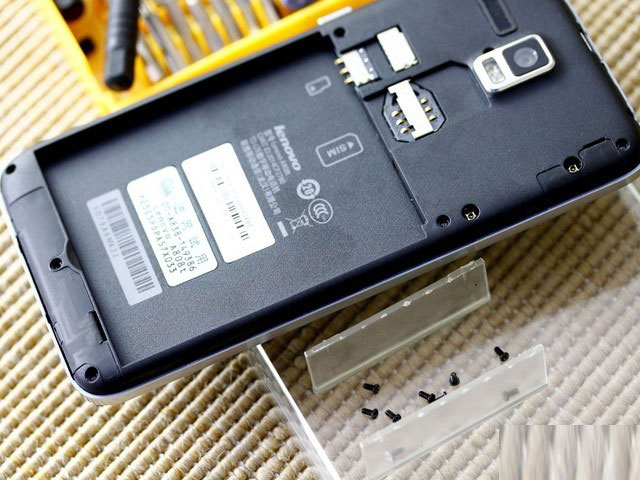

用于固定的八颗螺丝全部取出后效果。需要注意的是联想手机A8的右侧上方部分，两个裸露的金属孔部位并非是螺丝孔设计，所以大家不要看到图片后通过孔状物体来辨认螺丝数量。通过后壳我们也能看出A8的整体材质，尽管是常见的工程塑料，但胜在做工细致没有毛边粗糙等问题。

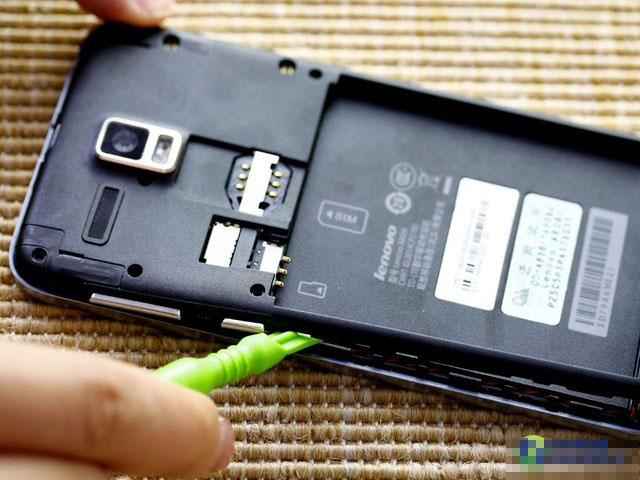

取下全部螺丝之后，联想手机A8的机身依然是纹丝不动。这时候就要借助撬棒来进行下一步的拆卸。在“嘎”“嘎”几声之后即可将中框部分拆下，由于都是采用卡扣式设计，所以自行拆机的用户也不用在听到响声之后担心，因为这是正常现象。

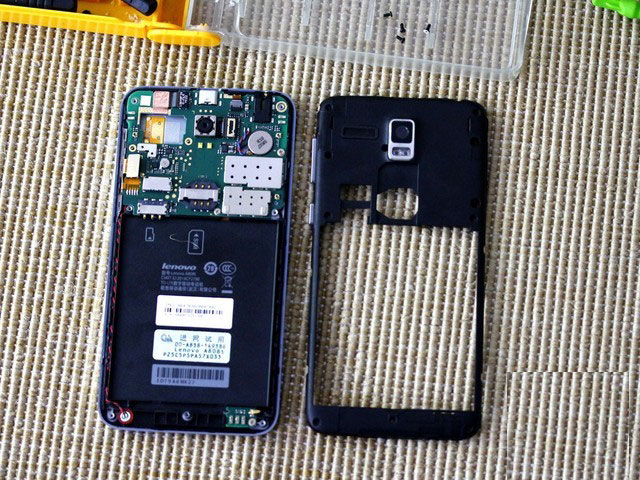

拆下中框之后的效果，这时候整个主板部位都已经露出来。可以看到它的主板就在电池仓上方，占据了不到一半的面积。大体扫去的话，后置摄像头，SIM卡/SD卡，排线等组成零件一览无余。

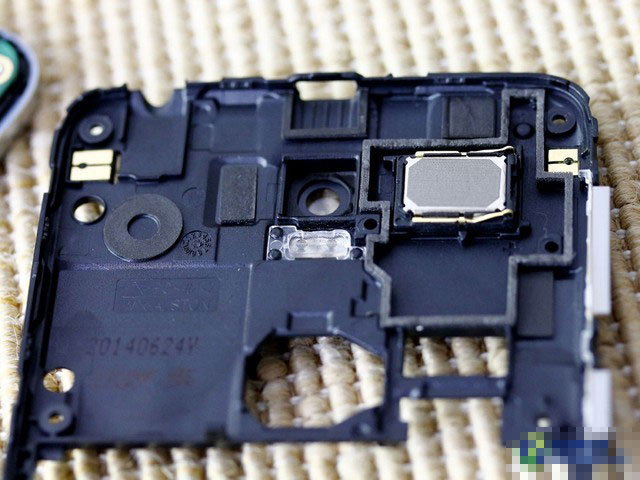

中框内层的设计部分，右侧长方形面积是扬声器单元，这与一般手机将扬声器设计在手机下方有所不同。如果你看上一张图的话，会发现主板相应部分有一处同等大小的空缺，这就是中框扬声器卡扣在主板上的部位。除了扬声器单元，闪光灯灯罩也可看到。

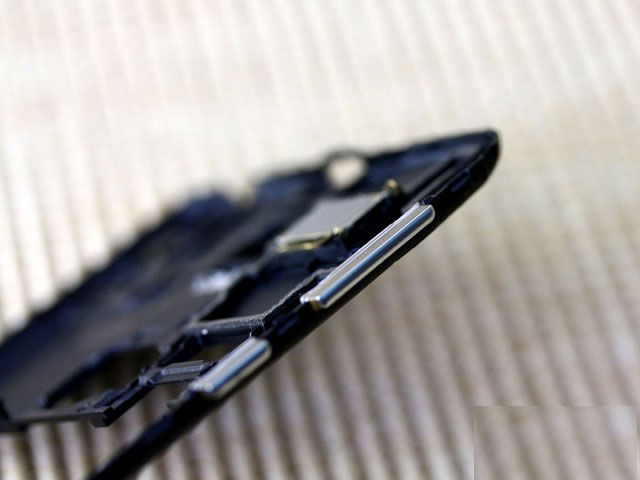

音量调节按键和电源按键同样被设计在中框之中，并采用卡扣式设计，这样的好处是在拆机之后按键不会意外脱落丢失。而且假如未来想要更换按键的情况下，也能够很好的进行取下更换。

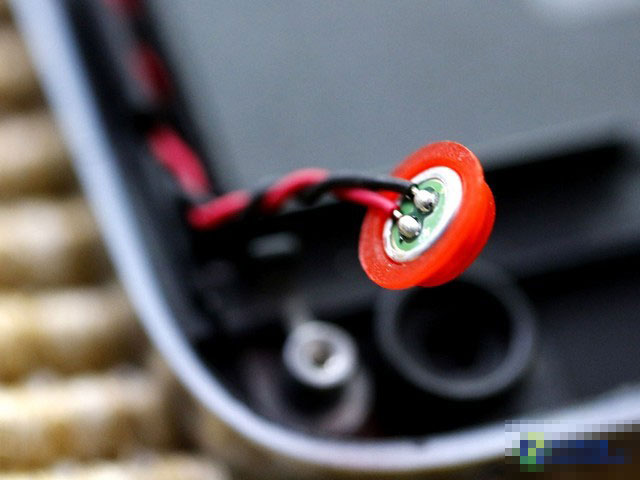

联想手机A8机身左侧部分有一条红黑组合的电路线，走线布局紧贴边框，既不显得突出同时又利于美观。尽管没有谁为了拆机观看走线，但利索简洁的走线布局确实也体现了联想手机A8的细致做工。

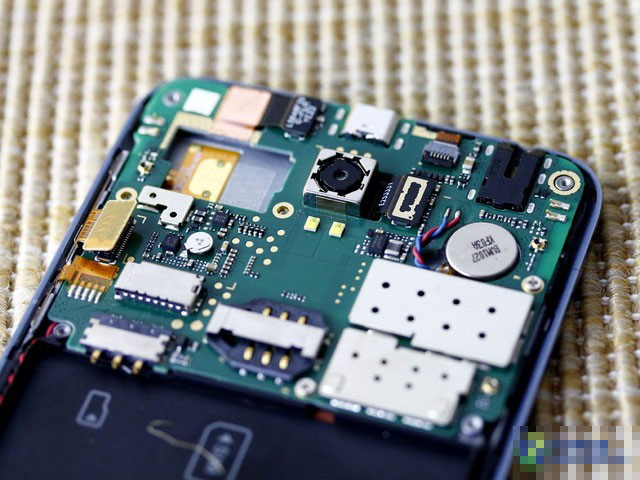

联想手机A8主板部分特写。关于后置摄像头，排线，SIM卡卡槽，数据线接口等等都能够看的到。有人会疑惑CPU/内存等硬件怎么看不到，不要着急，因为这些核心硬件都在主板的下方，稍后我们还会进一步拆解。

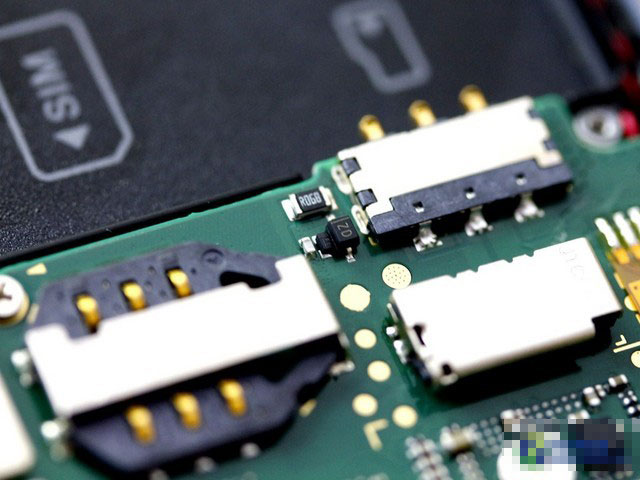

关于SD卡和SIM卡卡槽大家都已经屡见不鲜了，不过真正拆解之后的部分却并不常见。所以在此也将这两个卡槽来个特写，以满足有兴趣用户的好奇心理。

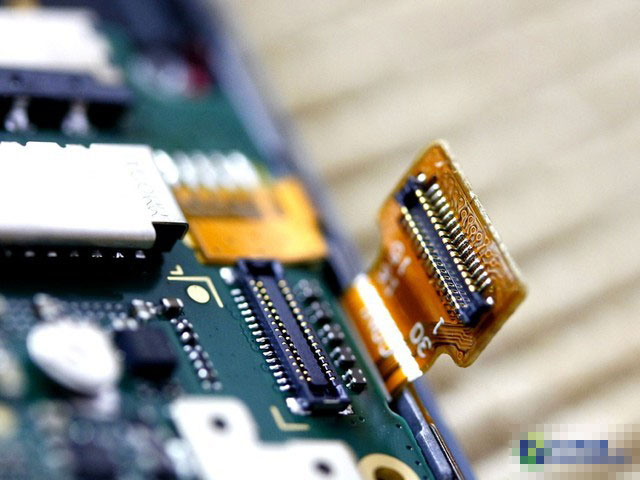

联想手机A8手机排线部分特写，现在手机都高度集成化，相对来说也更加的模块化。轻轻一抠，手机排线即被分开，在拆卸和维修时也更加容易。

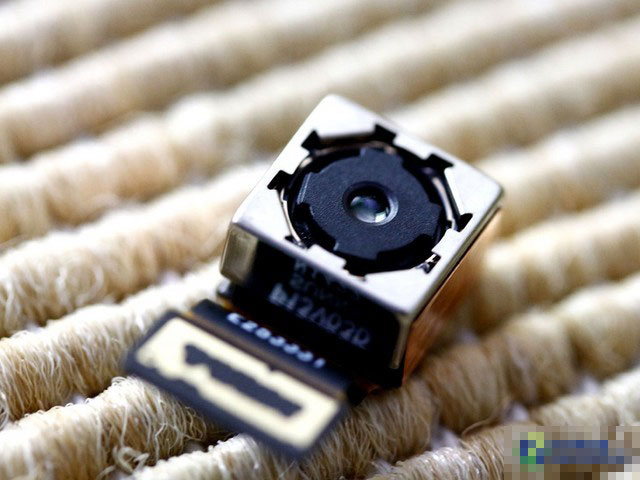

也正是因为模块化的原因，所以后置摄像头才能够轻松的拆卸。而图片当中正是联想手机A8背后所采用的一颗1300万像素背照式主摄像头，同样也是它为用户带来了不错的成像质量。

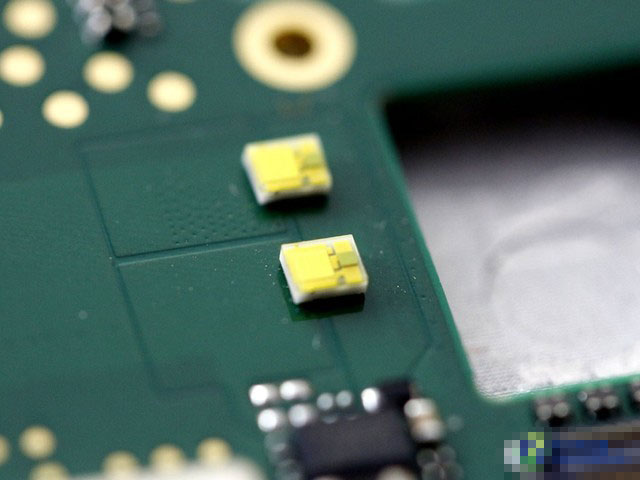

这两个小黄点是什么东西？它们正是联想手机A8的双闪光灯。可能有人第一次见到闪光灯的内部样子。你应该还没有忘记前面中框闪光灯灯罩的图片吧，把灯罩加上之后，就成了我们平常看到的闪光灯整体。

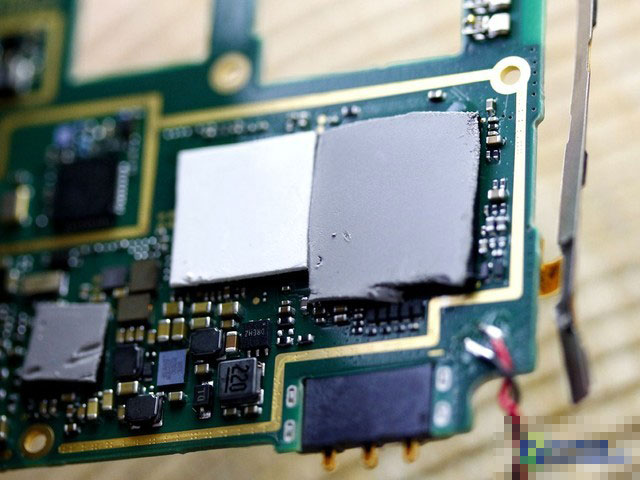

好吧看过了主板正面之后，让我们翻过来看看主板的背后（下方）都有些什么。这是刚刚把主板翻过来的样子，图中的几个灰色白色是啥玩意？DIY用户应该一看就知道它们正是硅脂，用于覆盖在CPU等硬件上方，主要目的是更好的散热。

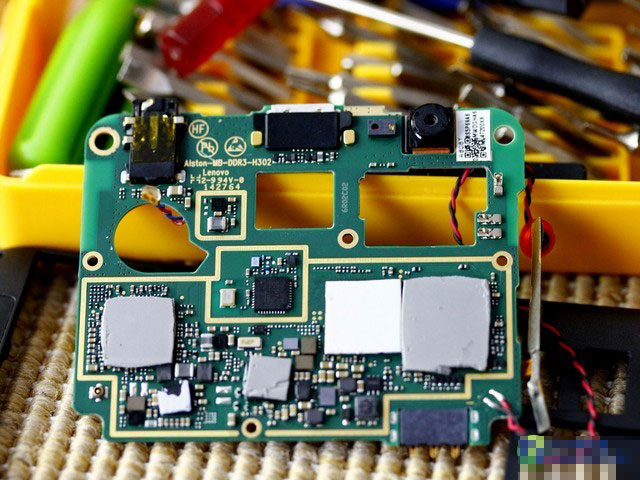

将主板拿掉之后另一方的核心硬件就显露无疑了，这些硬件在随后会为大家介绍。除了大大小小的处理器芯片之外，还能够看到前置摄像头，数据线接口等等。

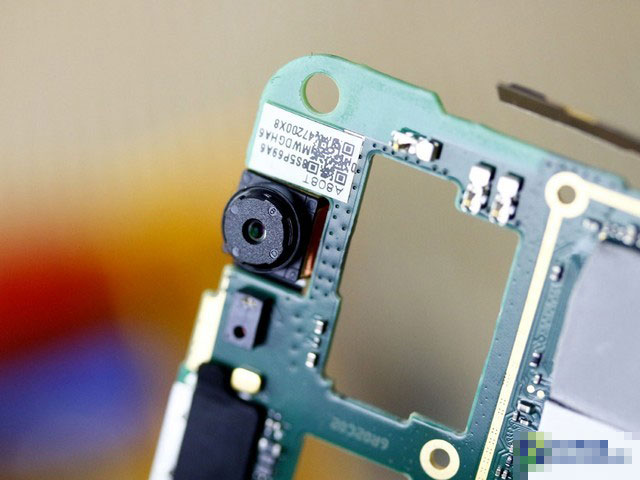

联想手机A8采用一颗500万像素的前置摄像头，了解或者使用该机的用户都知道这个配置项。但是前置摄像头到底是啥样呢？它就是这个样子，被设计在主板的右前方，时时刻刻准备着记录大家的每次自拍。

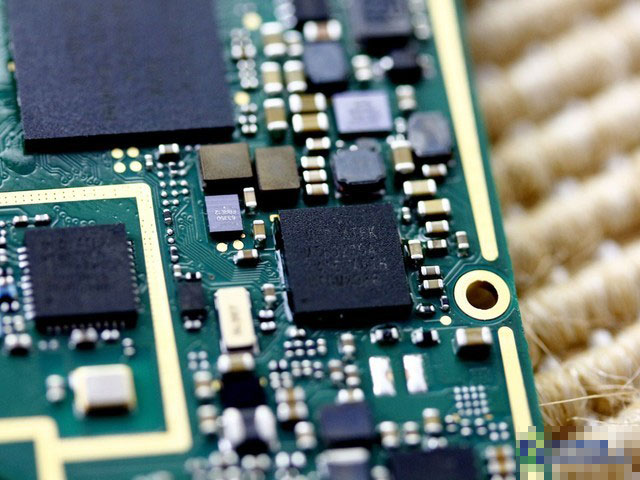

如果不将表面硅脂去掉的话，根本无法知晓这些处理器的型号和功能。当然一般情况下不建议大家清理硅脂，因为它们能够更好的进行散热，如果你认为联想手机A8的发热情况还不错，那么这些处理器表现的硅脂也起着一定的作用。图中的这颗芯片型号为联发科MT6322GA，主要用来进行电源管理。

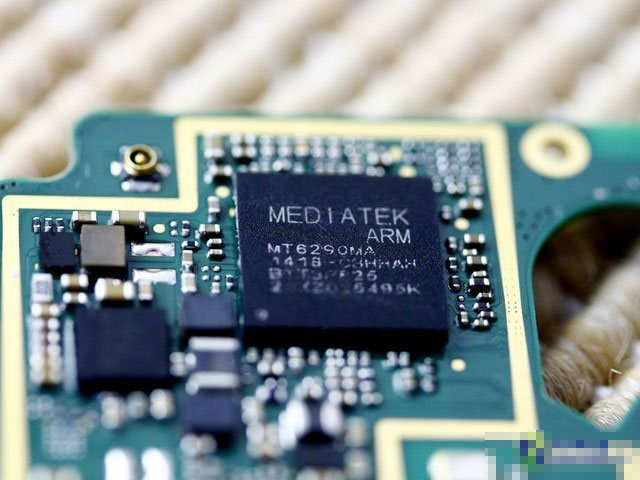

联想手机A8的八核4G卖点如何造成？尤其是4G方面到底靠什么实现？大家都知道MT6592八核处理器并不支持LTE网络，那么A8的4G是靠谁才能够实现？就是这颗MT6290基带芯片，正是它提供了LTE制式的支持，让大家在A8身上体验到了快速的4G网络。

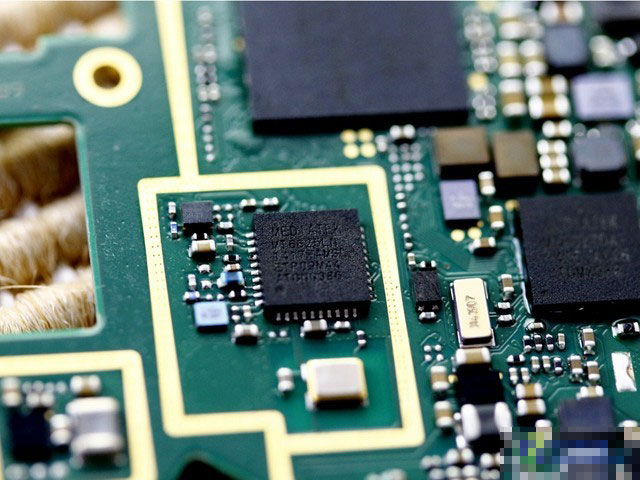

这颗芯片也是主板当中众多零部件之一，它主要是实现WIFI/GPS/蓝牙等功能的多合一芯片，整体非常微小，如同一般小手指的指甲盖那样大小，但却能够实现这么多的功能，可见手机的集成化程度之高。

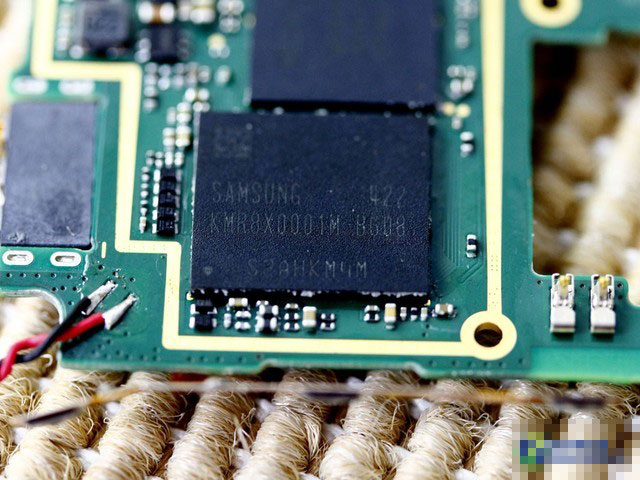

这颗在众多硬件当中面积最大的部件，是联想手机A8的内存，它的型号为三星KMR8X0001M-B608，现今多款手机当中都采用这个型号的硬件。

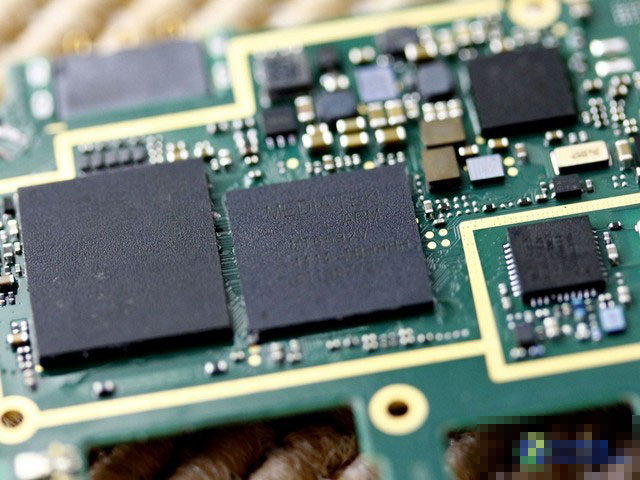

虽然MT6592不支持LTE网络，但它的八核心带来的性能表现却是实实在在的。它和MT6290共同实现了八核4G的卖点，一个主管手机的操控体验，一个主管手机的网络提议案，两不冲突而且结合起来的表现更加强大。

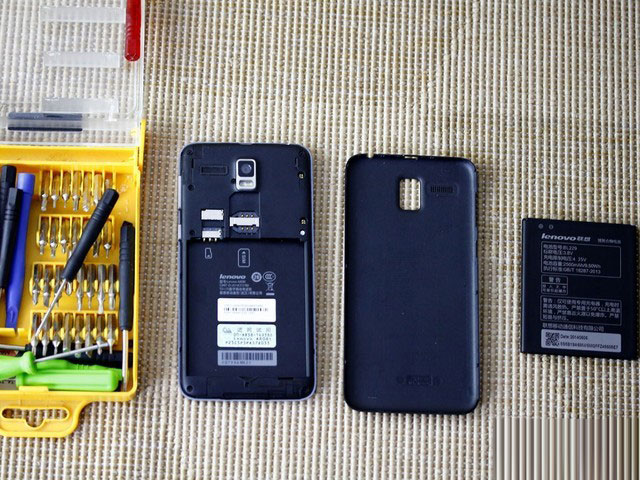

截止到上一张图片，联想手机A8的拆解已经差不多完成，再往下拆除已经没有太大必要，也超出了大家想要看到内部做工的参考意义。反之按照拆解步骤将其复原也比较简单，最终就是大家看到的样子，将电池装入将后壳盖上之后即可正常使用。联想手机A8细节做工方面很具大牌风范，走线清晰边角细致用料扎实，虽然并不像旗舰机型那般复杂或者高密度，但如此的严谨也符合它的定位。
以上就是联想黄金斗士a8全面拆机评测，希望大家喜欢！
