在目前最热的千元国产手机当中，酷派大神F1绝对算的上是目前最受关注的一款。酷派大神F1最大的亮点是再次刷新千元神器红米手机性价比记录，成为一款时下千元性价比手机终结者。对于一款时下最具性价比千元手机，很多网友会对该机产生做工与质量如何的怀疑，今天小编要为大家带来的是酷派大神F1拆机评测，感兴趣的朋友值得一看。

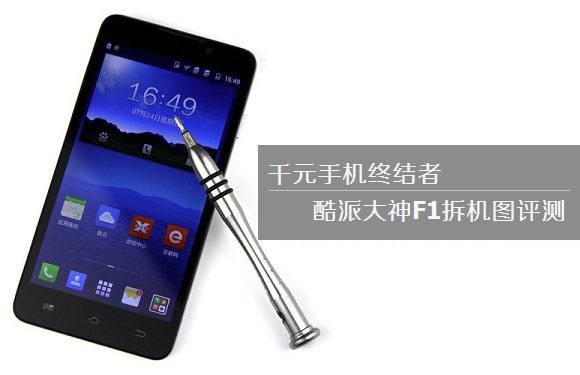

千元手机终结者 酷派大神F1拆机图评测
精彩推荐：大神F1怎么样 酷派大神f1评测

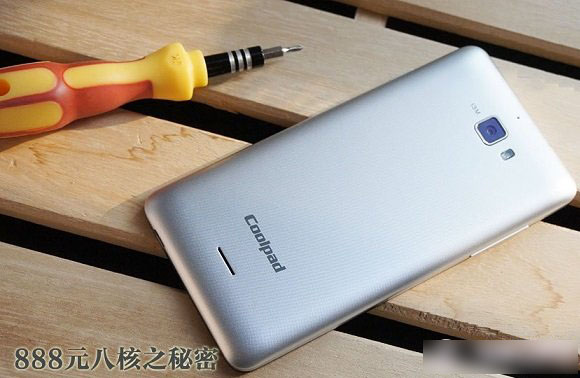

酷派大神F1后盖呈银色，尽管属于塑料材质，但外观视觉以及摸起来会给人一种金属机身的感觉。由于采用了可拆卸电池的设计，因此拆机第一步从后盖开始。
酷派大神F1后盖外观

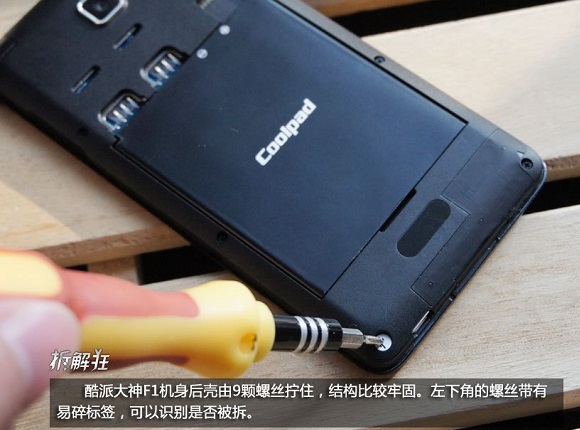

打开酷派大神F1的后盖后，我们可以看到酷派大神F1机身后壳由9颗螺丝拧住，结构比较牢固，左下角的螺丝带有易碎标签，用户识别是否私自拆卸过，因此大家最好不要去拆机，否则将失去保修服务。
酷派大神F1内部固定螺丝拆解

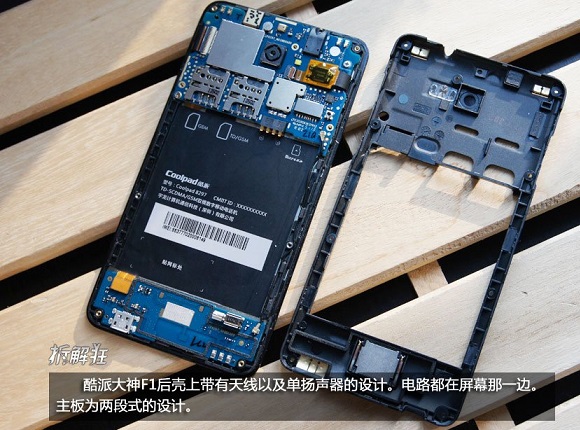

酷派大神F1后壳上带有天线以及单扬声器的设计，电路都在屏幕那一边，主板为两段式的设计。
酷派大神F1拆机内部一览

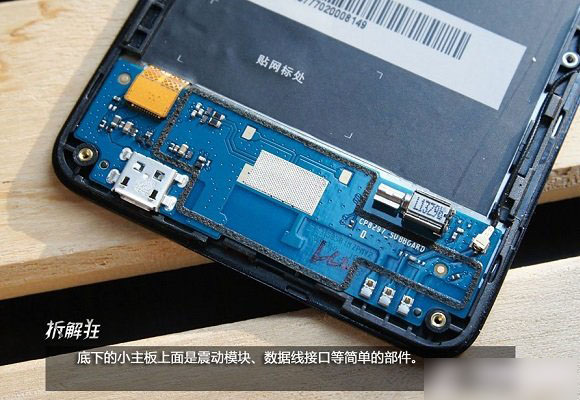

酷派大神F1内部底下的小主板上面是震动模块，数据线接口等简单的部件。
图为酷派大神F1内部底部小主板特写

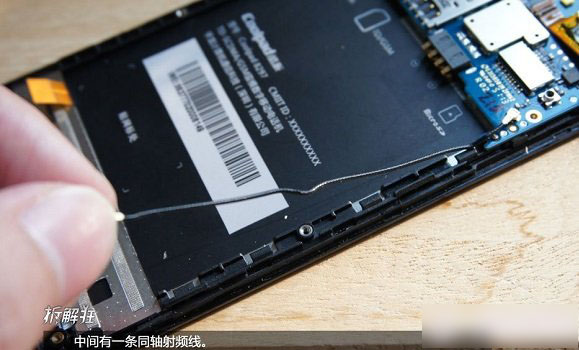

下图我们手指拿着看到的是一条同轴射频连线。
图为酷派大神F1同轴射频线

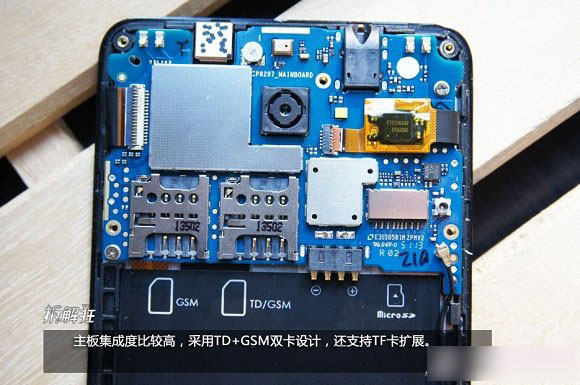

酷派大神F1内部集成度比较高，摄像头下方的有两个SIM卡槽和一个TF卡槽。 采用TD+GSM双SIM卡设计，还支持TF卡扩展。
酷派大神F1主板背面特写

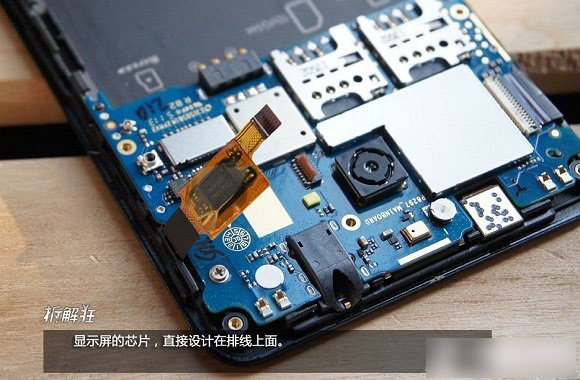

图为酷派大神显示屏的芯片，直接设计在排线上面。
图为酷派大神F1显示屏的芯片

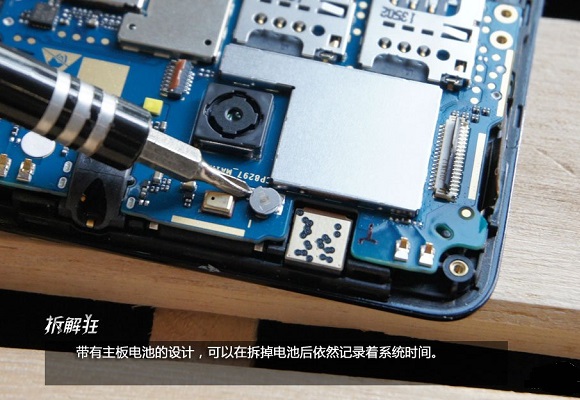

图为带有主板电池的设计，可以在拆掉电池后，依然记录系统的时间，类似于电脑主板上的CMOS电池。
图为酷派大神F1主板上的时钟电池特写

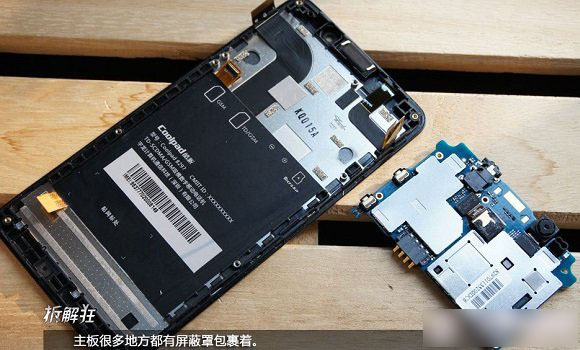

酷派大神F1内部主板上很多地方都有屏蔽罩包裹着，这些屏蔽罩内部多为芯片。
图为酷派大神F1主板正面图片特写

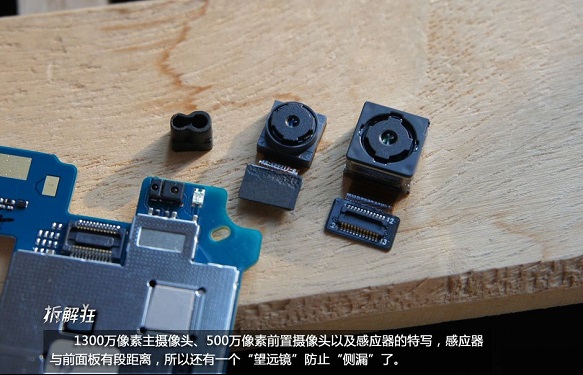

拆下主板后，其前后摄像头就可以很轻而易举的拆下来了。下图为拆卸下来的酷派大神F手机前后置摄像头，其中前置为500万，后置为1300万像素。如下图，我们还拆机下来了与前置摄像头附近的感应器，感应区与前面板有段距离，所有还有一个“望远镜”防止“侧漏”了。
图为拆解下来的酷派大神F1传感器与前后摄像头

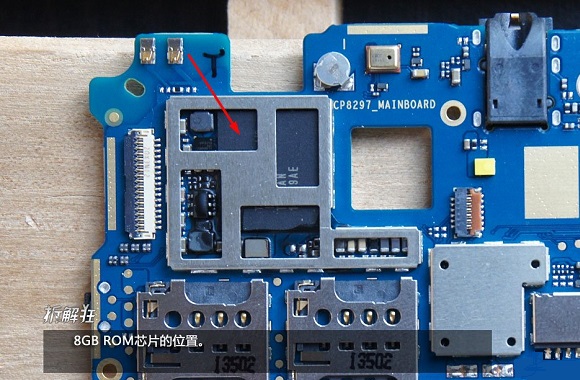

取下主板上的一些屏蔽罩后，我们就可以看到酷派大神F1手机的核心芯片了。下图为主板上集成的酷派大神F1 8GB ROM存储芯片位置，如箭头所示：
图为酷派大神F1 8GB ROM芯片

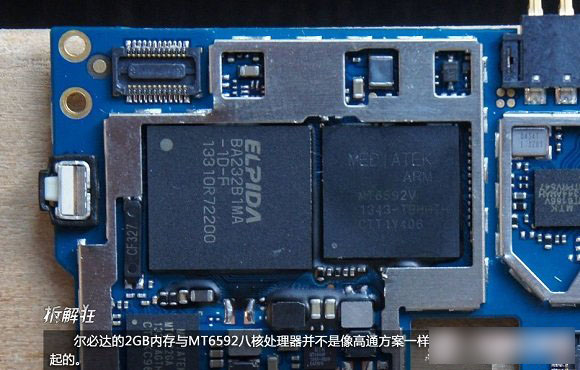

下图为尔必达的2GB运行内存与联科发MT6592八核处理器，其设计并没有像高通方案。，二合一融为一体，而是放在相邻的位置。
图为尔必达的2GB内存与联科发MT6592八核处理器芯片

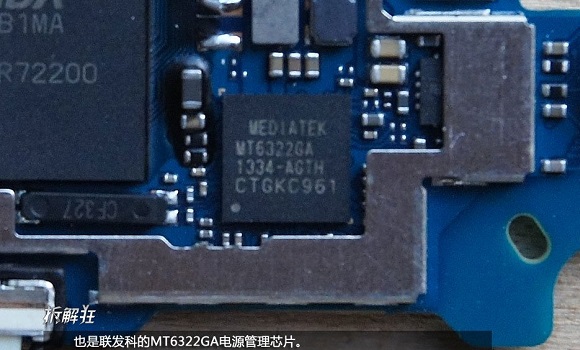

下图为联科发MT6322GA电源管理器芯片，用户内部电源电源控制与管理。
图为联科发MT6322GA电源管理器芯片

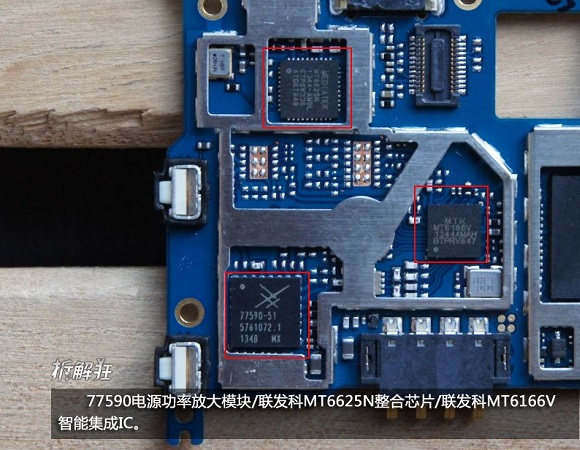

下图为77590电源功率放大模块/联科发MT6625N整合芯片/联科发MT6166V芯片。
文章最后，我们再为大家带来酷派大神F1拆机内部零件全家福。

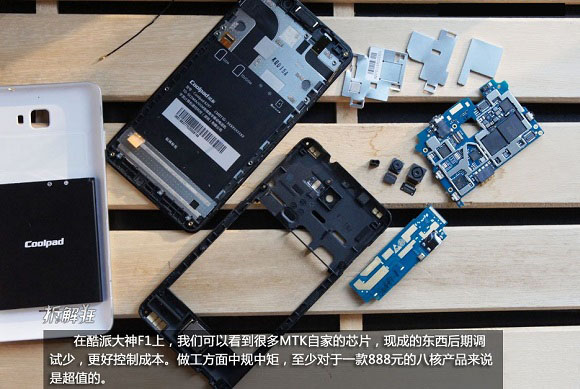

图为酷派大神F1拆机零件全家福
拆机评测总结：通过以上酷派大神F1真机拆解可以看出，大神F1采用了很多联科发MTK自家的芯片，现成的东西后期调试后，这样可以更好的控制成本，这或许是这款不足千元的八核性价比神器的关键所在。通过总体做工上来看，酷派大神F1做工上中规中矩，相比旗舰版的酷派大神做工要逊色一些，不过对于一款仅888元的八核高性价比手机来说，已经是相当不错了。
