青葱X1是国产手机品牌“北斗”在前不久的3月6日发布的一款千元八核高性价比手机，这款手机无论是从外观设计还是从硬件配置上看都表现十分抢眼。北斗青葱X1搭载了与酷派大神F1一样的八核处理器，同样运行1G内存，并且两者售价均为888元，不过青葱X1内置了更大的16G存储空间、更高的拍照摄像头，性价比似乎更为出色，而唯一不足的是，北斗品牌影响力较弱，并非国产知名厂商，很多网友对该品牌手机的做工与品质存在疑惑，因此今天小编将为大家带来了北斗青葱X1拆机详细评测。
青葱X1做工怎么样 北斗青葱X1拆机拆解评测
拆机前先简单看看这款手机的配置情况，青葱X1采用了5英寸720P全贴合IPS高清屏，搭载了1.7Ghz联科发MT6592真八核处理器，运行1G内存以及16G存储空间，拥有前置800万/后置1300万像素摄像头，内置1900mAh容量电池，支持移动3G+GSM双卡双待，基于安卓系统，售价888元，就综合配置而言，该机已经超越酷派大神F1了。

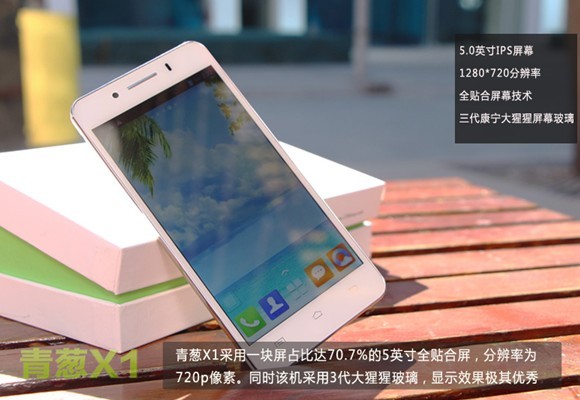

正面方面，青葱X1采用了块屏占比达70.7%的5英寸全贴合720P高清屏幕，并且采用的是三代大猩猩玻璃，显示效果非常出色。
青葱X1正面外观

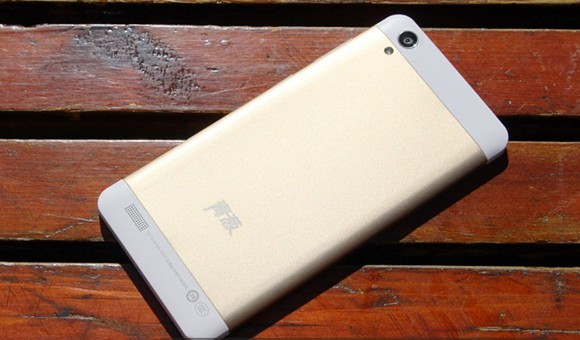

背面方面，青葱X1采用了金属三段式设计，并且不可拆卸后盖，该机内置1900mAh电池，续航方面较为一般，最好配备一个移动电源。
北斗青葱X1背面外观

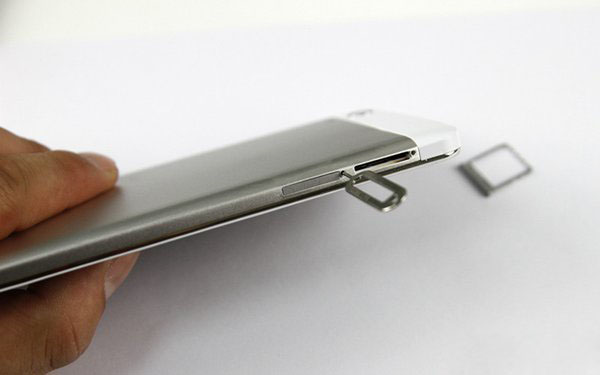

在进行北斗青葱X1拆机之前，我们需要先将其侧面的MicroSIM卡槽先取出，如下图所示：
北斗青葱X1拆机前准备

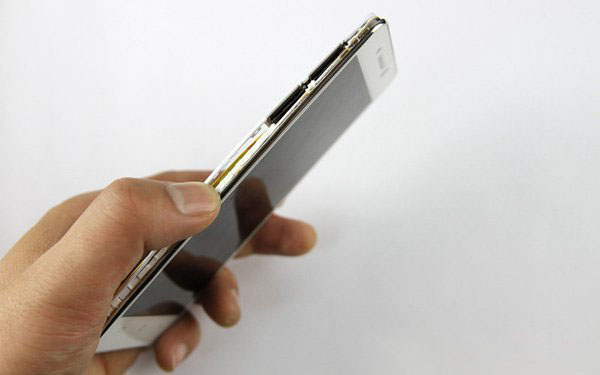

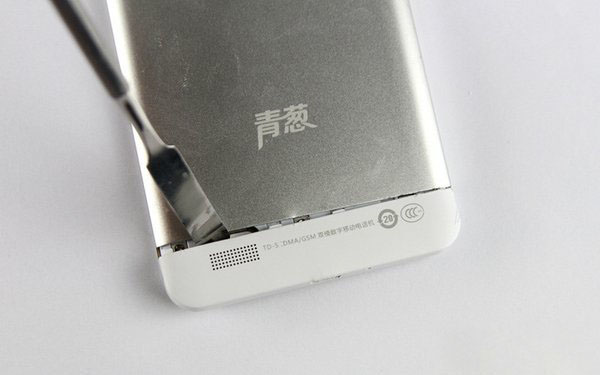

青葱X1拆机上相对比较困难，需要从后壳缝隙处慢慢撬开塑料壳，由于卡扣很紧，因此需要细心与稍微用力才行，如下图所示。
北斗青葱X1拆机方法图解

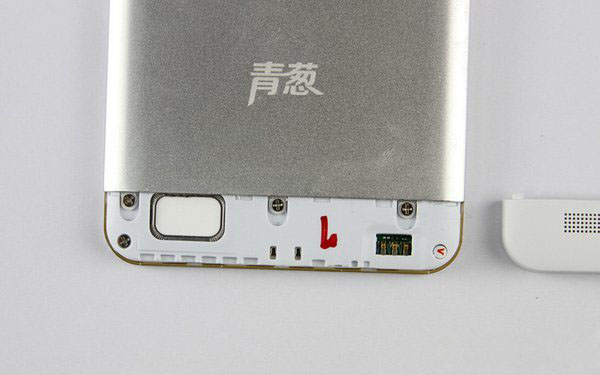

取下三段式底部后壳，我们就可以看到北斗青葱X1内部的固定螺丝了，如下图所示：
北斗青葱X1拆机图解

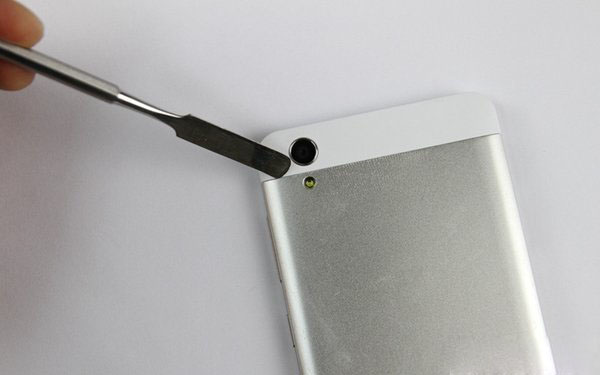

用同样的方法，我们还需要将顶部小盖撬开，如下图所示：
北斗青葱X1背部顶部小盖拆解

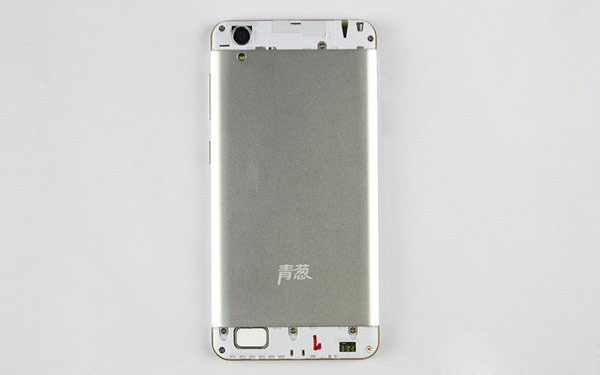

此时我们大概能看出青葱X1的外部组装结构，金属壳通过螺丝固定于中框，塑料壳卡扣在两侧，将螺丝覆盖，如下图所示。

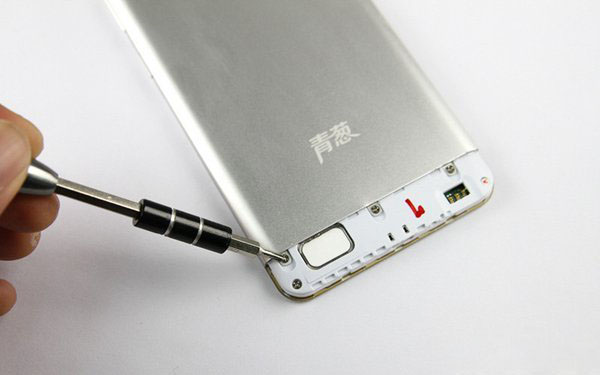

接下来就要将所见的8颗“十字口”螺丝拆除，以取出金属壳。这里需要注意的是，右下角的螺丝口粘有封纸，如果破损，那么厂商将不再提供保修。
北斗青葱X1固定螺丝拆解

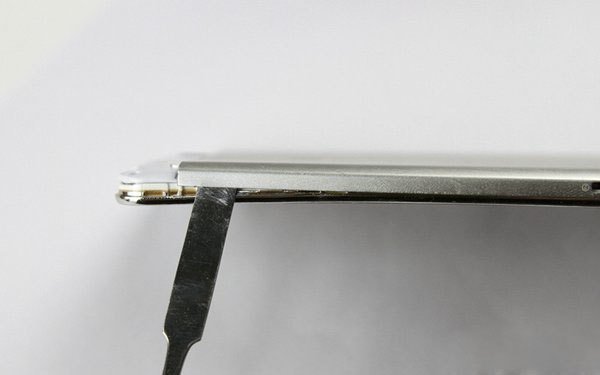

拆除固定螺丝，用撬棒沿边框处的缝隙，分离金属背壳，力度一定要轻，不然金属背壳很容易变形，如下图所示。
北斗青葱X1后壳拆解注意事项

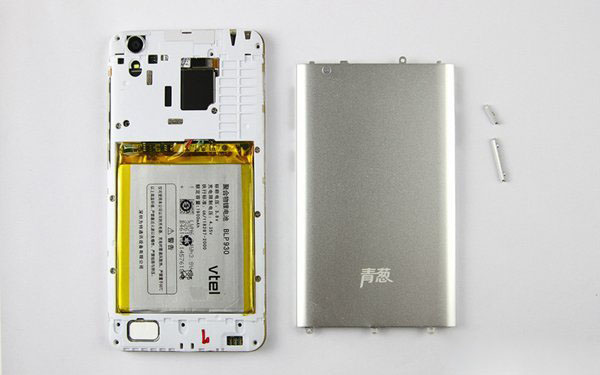

将后壳全部拆除后，我们就可以看到青葱X1手机的内部结构了，如下图所示：
北斗青葱X1拆机内部结构图

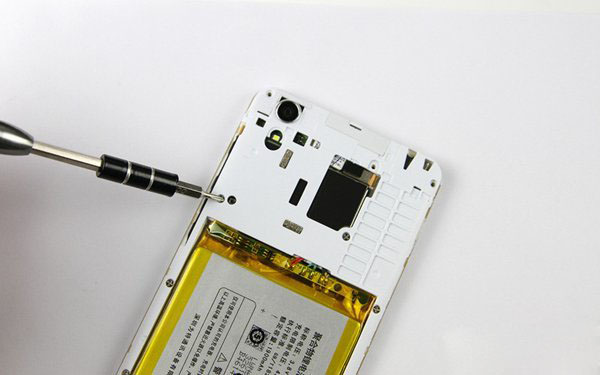

由于内部还有很多螺丝固定，因为我们还需要继续用螺丝刀拆除7枚十字口螺丝，如下图所示：
北斗青葱X1内部中框固定螺丝拆解

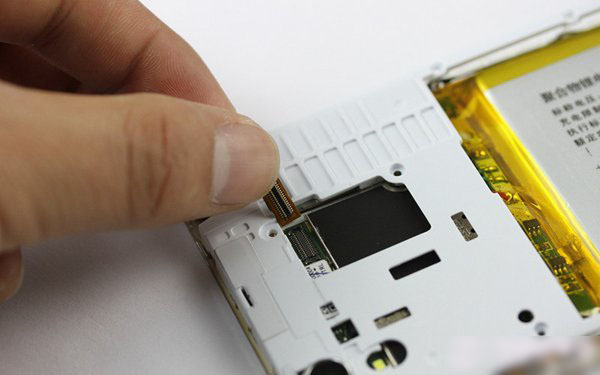

拆除完螺丝，我们就需要拆解中框了，注意底部的卡扣，并断开中框集成排线，如下图所示：
断开中框集成排线

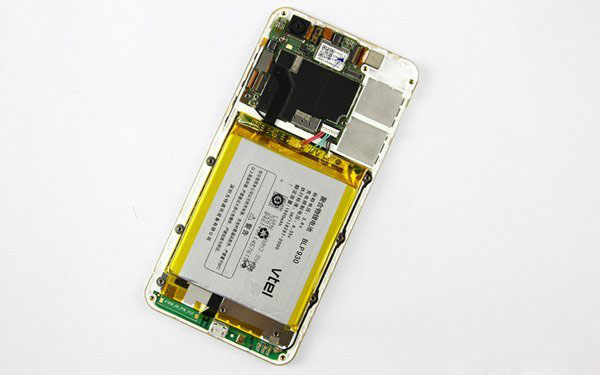

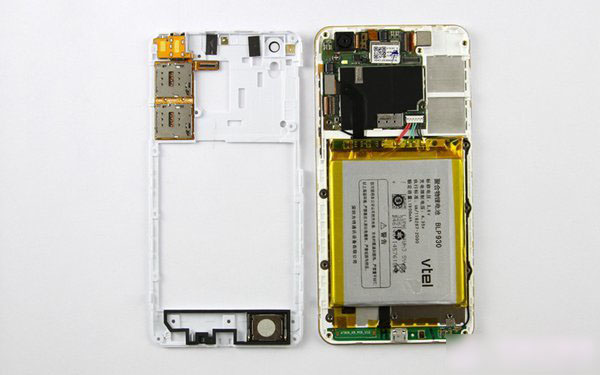

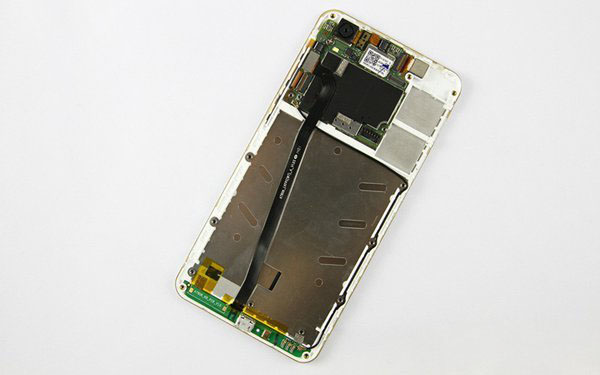

拆除中框后，我们就可以真正的看到青葱X1内部的布局与结构了，如下图所示：
北斗青葱X1内部的中框很薄，质地柔软，其实很难起到实质的保护作用。
北斗青葱X1内部中框用料差

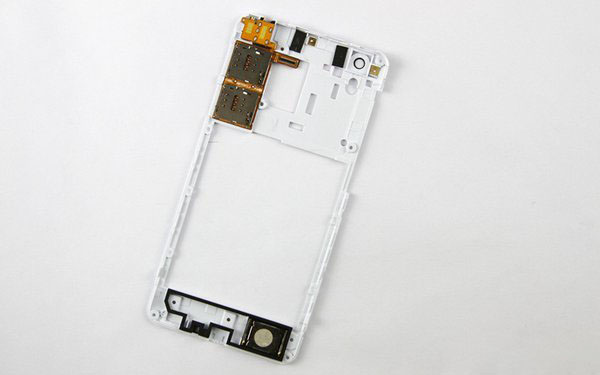

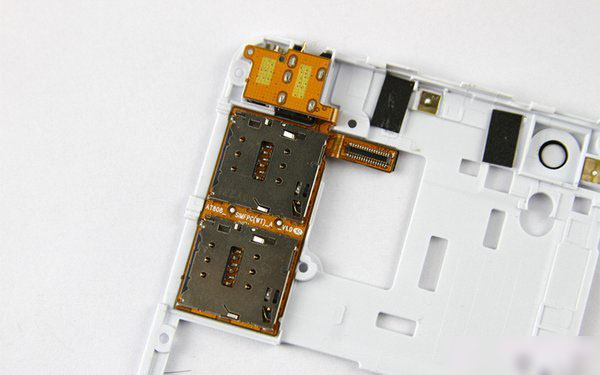

中框内部我们还可以看到双SIM卡槽，如下图所示：#p#分页标题#e#
青葱X1内部双SIM卡槽图

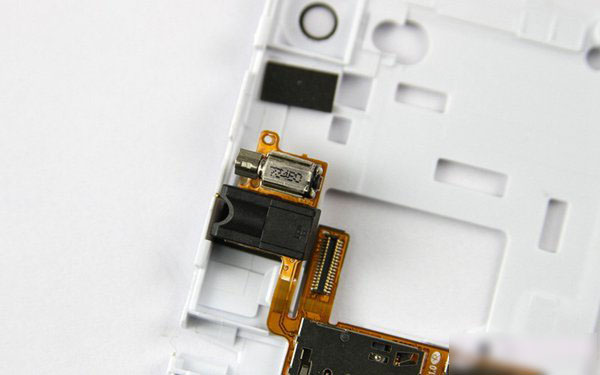

青葱X1震动模块也在中框上，如下图所示：
青葱X1震动模块
青葱X1的内部主板，分为主板和小主板两个部分，中间是电池，下面就进入最重要的环节--拆主板。
青葱X1手机主板拆解

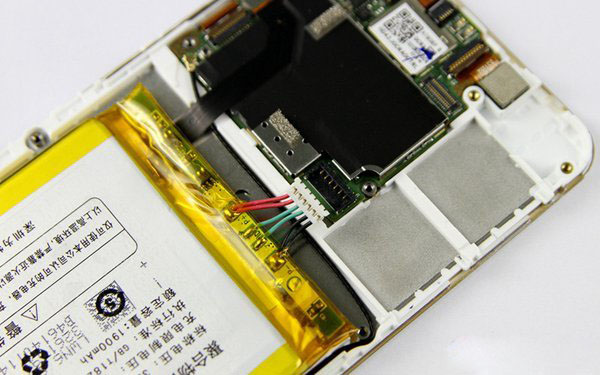

拆主板前，我们需要先断开电池连接，如下图所示：
断开电源

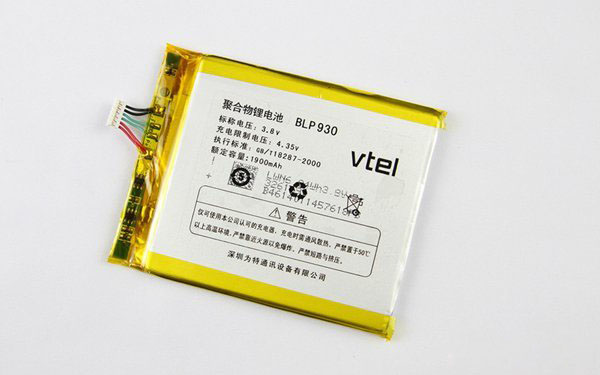

图为拆解下来的青葱X1内部电池特写，其容量为1900mAh，续航能力一般。
青葱X1手机内部电池拆解
接下来我们还需要断开主板的连接线PC841.COM，如下图所示：
断开主板连线
再接下来的是断开屏幕排线、按键排线和屏幕触控排线，如下图所示：
断开屏幕排线连接

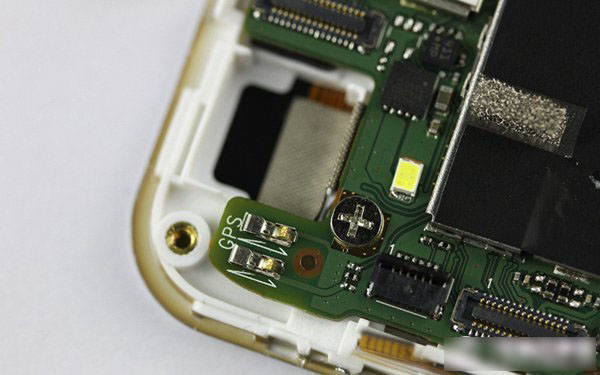

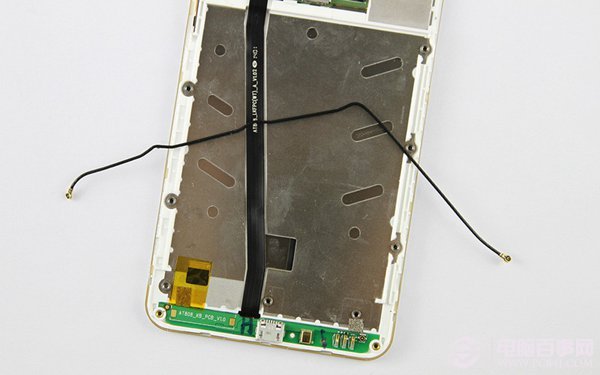

图为青葱X1的射频线，它的作用就是增强手机和Wi-Fi信号。
青葱X1射频线特写

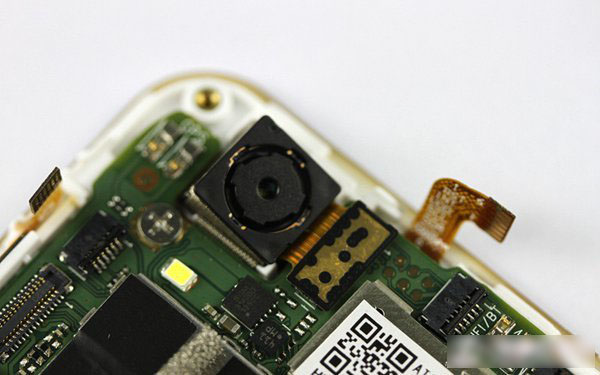

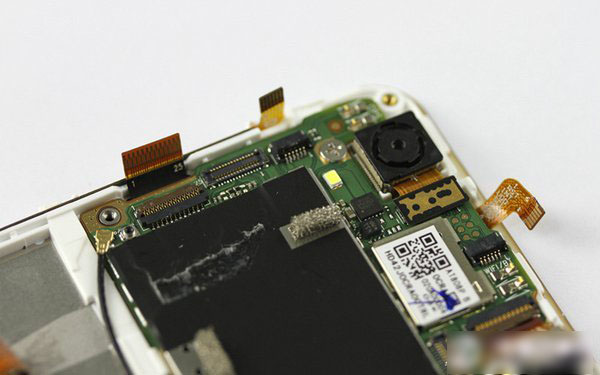

接下来我们先将青葱X1前后置摄像头拆解下来，摄像头拆解比较简单，基本是断开连线，直接取出即可，如下图所示：
青葱X1摄像头拆解

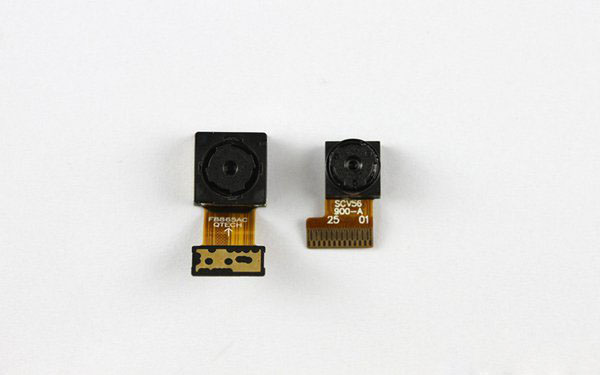

青葱X1前置800万/后置1300万像素摄像头，这对于一款仅888元的千元机，搭载的摄像头水准还是相当高的，下图为拆解下来的青葱X1前后置摄像头特写。
青葱X1拆解下来的前置摄像头特写
青葱X1内部螺丝感觉特别多，最后还看到有螺丝固定着主板，我们还需要拆螺丝，如下图所示：
青葱X1主板螺丝拆解

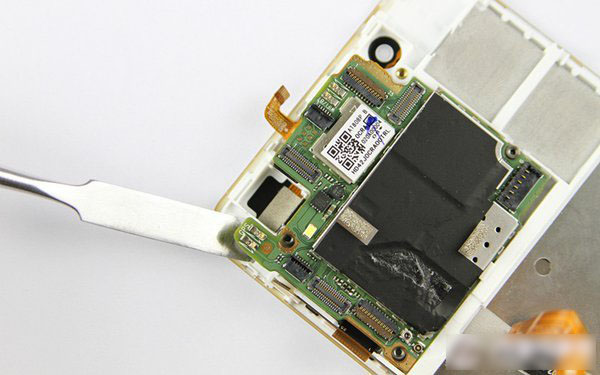

接下来终于可以轻松的拆出青葱X1内部主板了，如下图所示：
青葱X1主板拆解评测

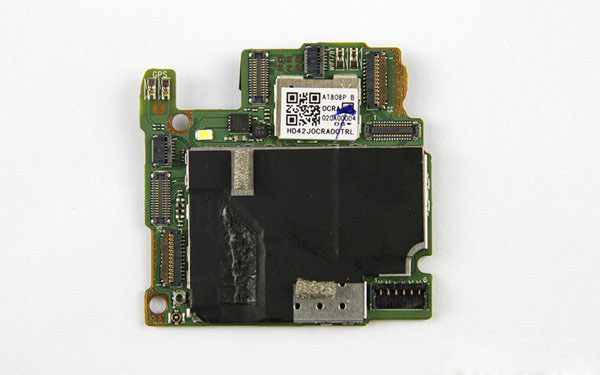

青葱X1内部主板很小，且主要芯片都位于正面，集成度较高，对日后的维修是不利的。主板正面覆盖屏蔽罩，对芯片起到保护作用。
青葱X1主板正面特写

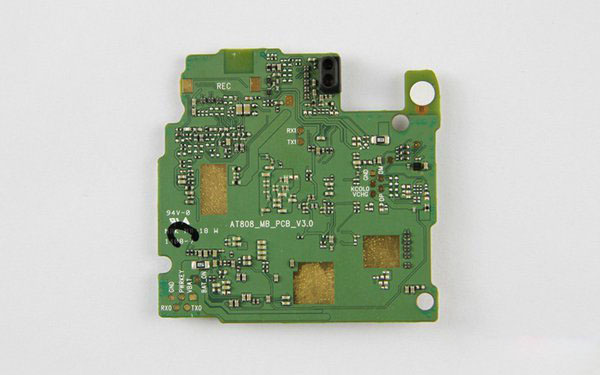

图为青葱X1主板背面特写，背面比较简洁。
青葱X1主板背面特写

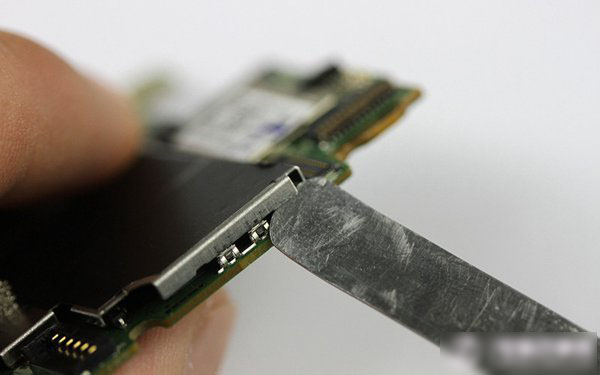

最后我们就来通过拆解主板上的屏蔽罩，来看看核心芯片部分吧。
青葱X1主板芯片屏蔽罩拆解

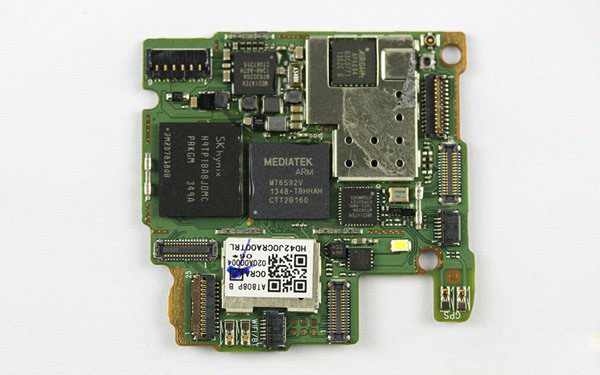

青葱X1主板核心芯片主要包括大家都已经非常熟悉的1.7Ghz联发科MT6592真八核处理器、海力士16GB存储芯片、联发科MT6332GA电源管理器芯片、联发科MT6625N多功能芯片（集成蓝牙、WIFI、GPS、FM功能）等，如下图所示：
青葱X1主板核心芯片特写

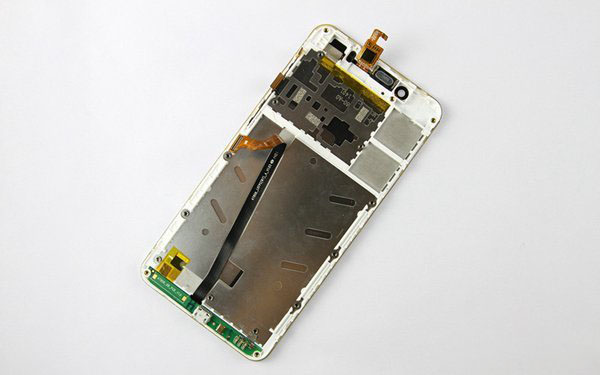

最后我来看看青葱X1的屏幕面板，其面板较厚，至少占据手机厚度的三分之二，如下图所示。
青葱X1屏幕面板

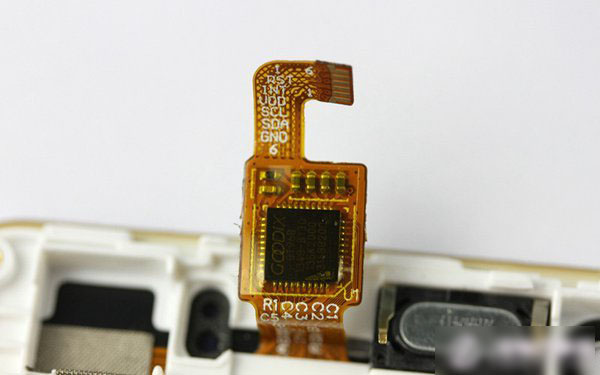

下图为青葱X1屏幕触控管理芯片特写，如下图所示：
青葱X1屏幕触控管理芯片

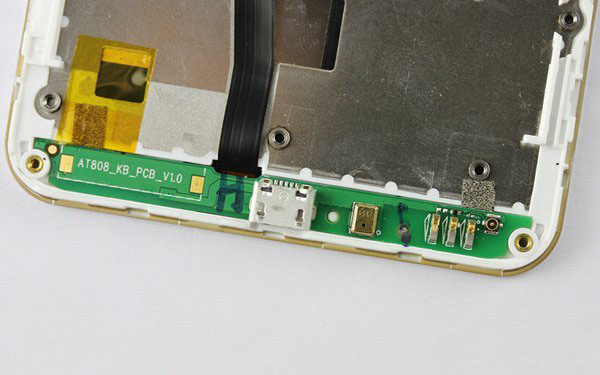

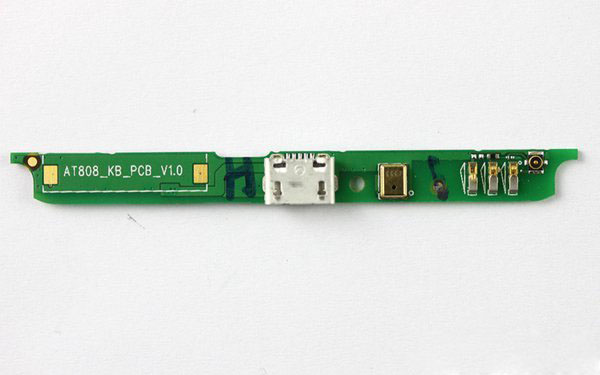

这里简单介绍下青葱X1的小主板部分，其通过连接线与刚才拆解过的核心主板相连。
青葱X1小主板特写
断开连接线、取出小主板，除MicroUSB接口之外，再无其它重要零件。
MicroUSB接口

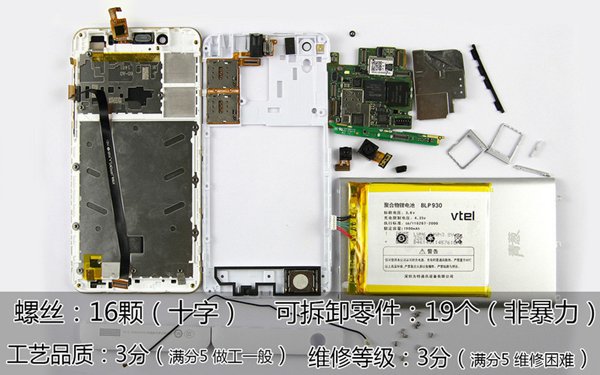

拆机到此，基本上就结束了，能拆解的我们基本都拆了，最为为大家放上一张北斗青葱X1拆机内部元件全家福吧。#p#分页标题#e#
斗青葱X1拆机全家福
拆机评测总结：通过本次青葱X1拆机评测我们从整个拆机过程中看，青葱X1拆机比较困难，内部主板集成度比较高，这两点比较值得肯定。不过青葱X1的内部做工一般，中框绵软，很多零部件的细节处并不精致，甚至还有些毛糙，不过作为一款非知名国产大牌，如此做工也相对可以理解。总体来说，对于一款极具性价比千元八核手机来说，一分钱一分货，总会存在一些查强人意的地方，因此总体来说，注重性价比的千元购机用户还是值得考虑的。
