酷派5951是一款近日开始上市的热门千元双卡双待手机，采用5.5英寸720P大屏，搭载了1.2G高通四核处理器，具备不错的性价比。那么酷派5951做工如何？以下脚本之家小编为大家带来这款手机拆机评测。
酷派5951做工怎么样 酷派5951拆机评测
>>.酷派5951和红米1S对比评测：红米1S与酷派5951哪个好？

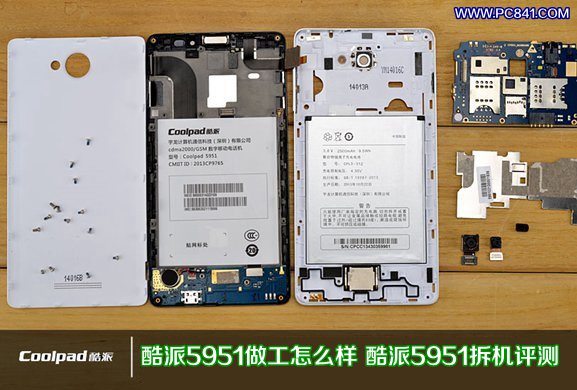

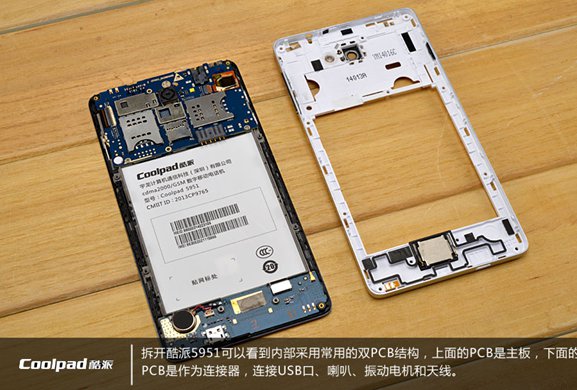

酷派5951采用了可拆卸后盖设计，拆开后盖以及拆掉固定螺丝和后壳后，我们就可以看到这款酷派5951手机内部架构了，采用了比较流行的上下双PCB板设计，上面的是核心主板，下面的则是一些连接器、连接USB、喇叭以及振动电机和天线集成主板，如下图所示。
酷派5951拆机内部结构图解

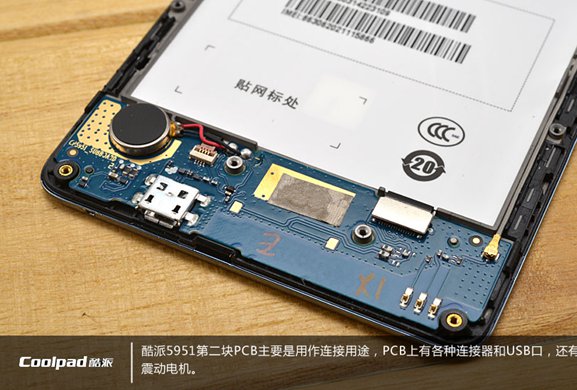

酷派5951的第二块PCB小主板其实主要是用作连接用途。
图为酷派5951小主板特写

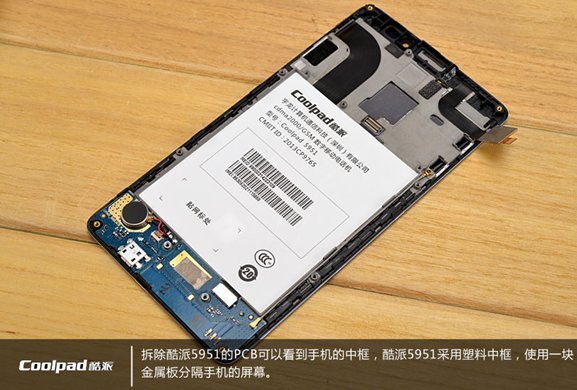

拆除酷派5951的PCB板我们可以看到手机的中框，由于是一款千元低价手机，酷派5951采用的是塑料中框设计，使用了一块金属分离板分离手机屏幕。

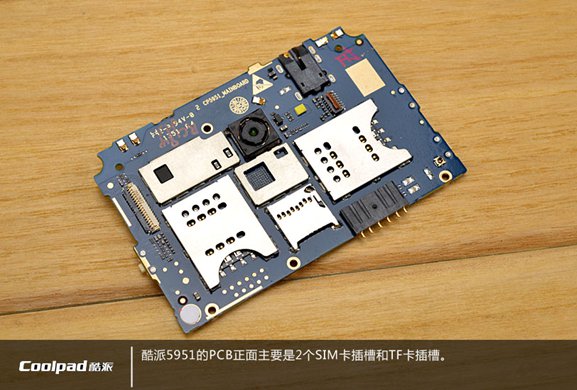

下图看到的是，我们拆解下来的酷派5951大主板的正面，主要包含两个SIM卡擦以及TF扩展存储卡槽。
图为酷派5951主板正面特写

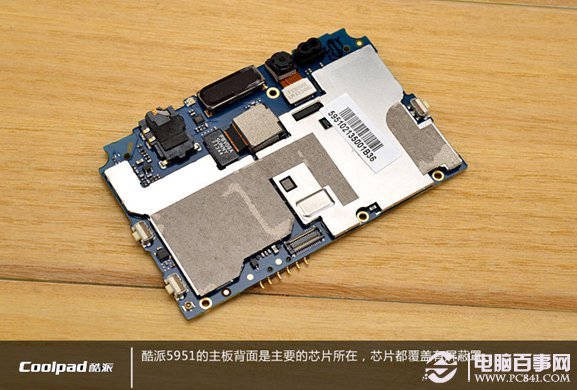

而酷派5951主板的背面主要是该机的核心芯片区域，如下图可以看到，芯片其实都有被屏蔽罩盖着，做工上还是很不错的。
图为酷派5951主板背面图片

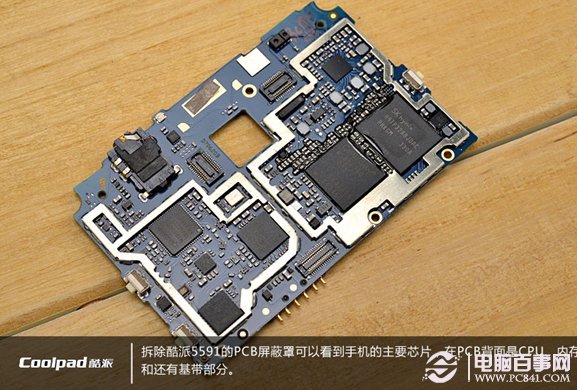

拆除酷派5951的PCB屏蔽早就可以看到该机的内部核心芯片细节了，这里主要集成了CPU、内存以及基带和电源控制等核心重要芯片都集成在此。

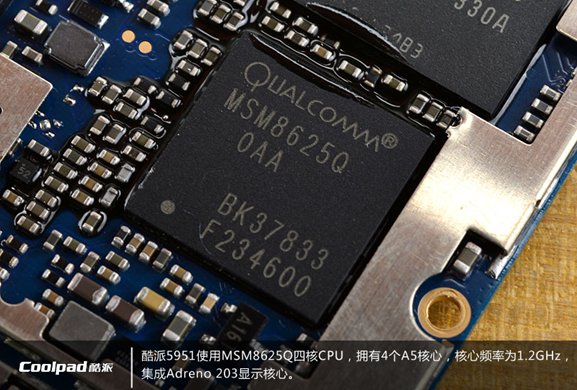

酷派5951搭载的是知名高通MSM8625Q四核处理器，拥有4个A5核心，核心频率为1.2Ghz，集成了Adreno 203显示核心。
图为高通MSM8625Q四核处理器芯片

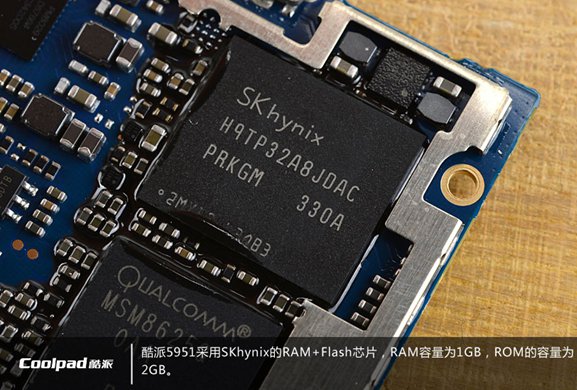

酷派5951采用看Skhynix的RAM+Flash芯片，其中RAM容量为1GB，ROM的容量为4G
图为酷派5951内存与存储芯片特写

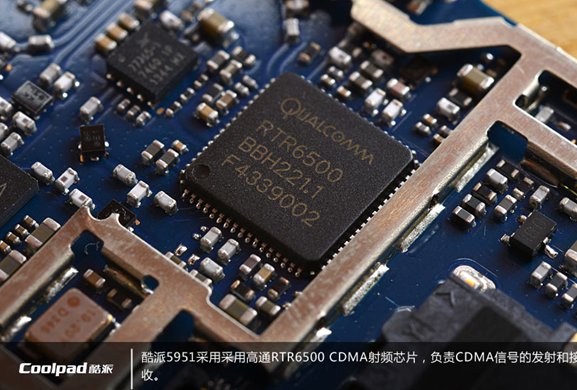

酷派5951采用的是高通RTR6500 CDMA射频芯片，负责CDMA信号的法神和接收。
高通RTR6500 CDMA射频芯片

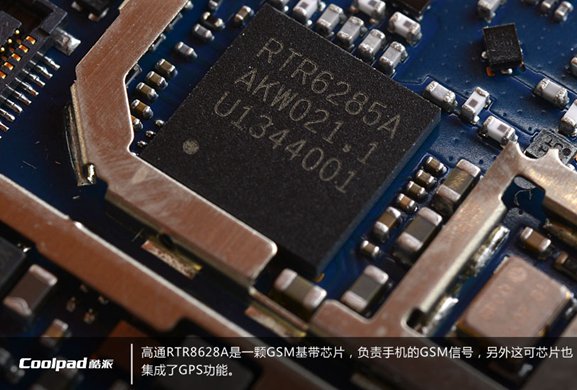

图为酷派5951集成的高通RT8628A GSM基带芯片，负责手机的GSM信号，另外这颗芯片也集成了GPS功能。
高通RT8628A GSM基带芯片

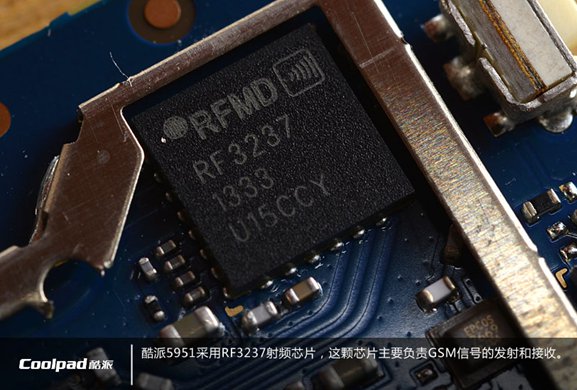

酷派5951采用RF3237射频芯片，这颗芯片主要负责GSM信号的发射和接受。
酷派5951内置RF3237射频芯片

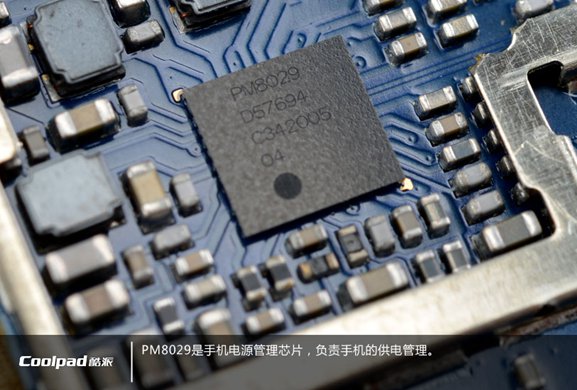

PM8029是酷派5951手机电源管理芯片，负责手机的供电管理。
PM8029电源管理芯片

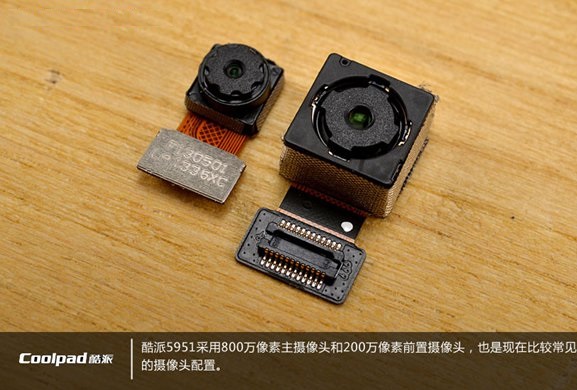

酷派5951采用了前置200万/后置800万像素摄像头，也是目前较为主流的摄像头配置，下图为拆解下来的酷派5951前后摄像头。
酷派5951前置摄像头拆解
拆机评测总结：酷派5951作为一款千元双网双待智能手机，采用了知名高通方案，内部做工与用料也是非常出色，保持了酷派一向的做工水准，该机售价1290元，具备不错的性价比，感兴趣的朋友，值得入手。
