2014年年初，酷派推出首款7寸大屏跨界手机大神，并搭载了八核处理器，而售价仅1888元，引起了非常大的市场反响，此前小编为大家带来了“酷派大神评测”，从中可以看出该机在外观、性能、性价比方面表现均十分不错。那么酷派大神的做工品质如何呢？以下笔者为大家带来酷派大神拆机图解评测。

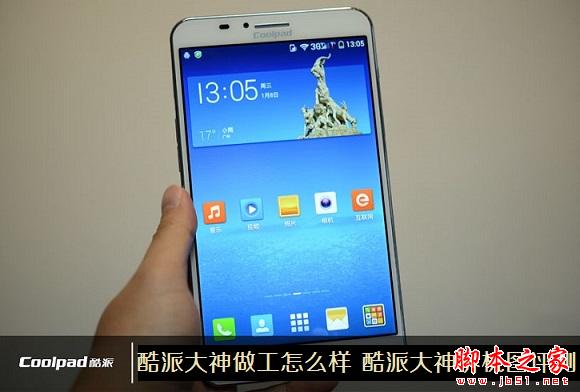

酷派大神做工怎么样 酷派大神拆机图评测
酷派大神采用了航空铝合金材料，并带有金属边框，外观上也是一大亮点。由于酷派大神背面和侧面没有任何螺丝，因此要将酷派大神的后盖打开，必须借助一些工具。

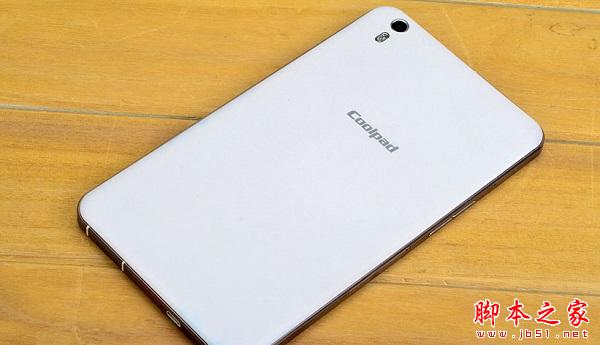

酷派大神一体机身设计
我们需要使用电吹风在酷派大神后盖加热1分钟左右，然后再使用吸盘就可以将酷派大神的后盖打开了。酷派大神使用双面胶和热熔胶粘合手机的后盖，如下图所示：
酷派大神后壳拆机图解

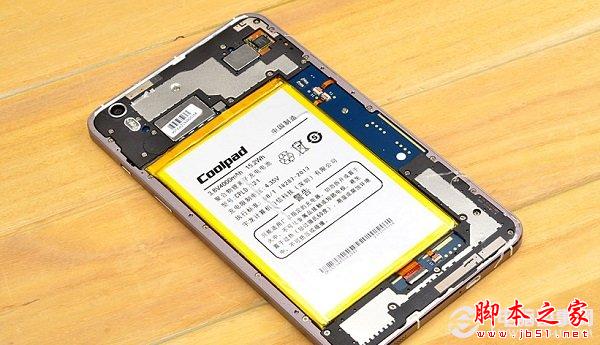

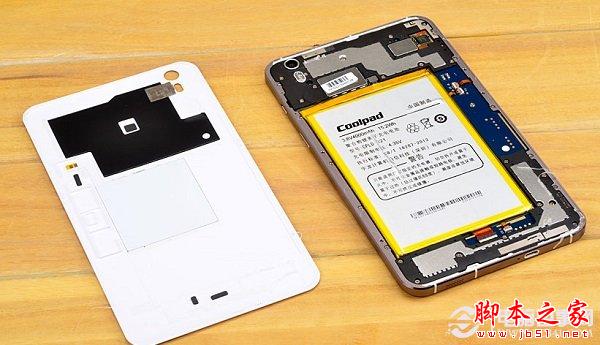

打开酷派大神后，就可以看到大神手机内部结构。
酷派大神拆解后壳后内部外观图片

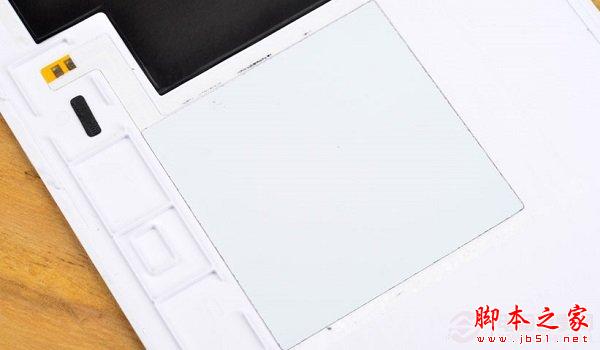

酷派大神的后盖上有一个NFC天线，因此我们也可以知道，酷派大神是支持NFC功能的，如下图所示：
酷派大神后壳上的NFC天线图片

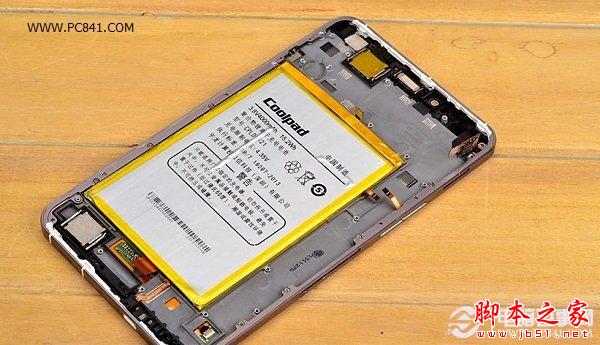

作为目前全球最大屏幕的智能手机，7英寸的酷派大神体积非常大，但在其内部可以看到，几乎大部分位置都被4000mAh超大容量电池占据，PCB上下都放有塑料保护罩。
酷派大神内部图

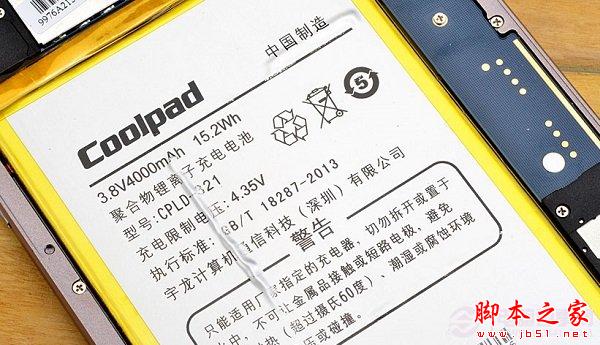

酷派大神提供4000mAh电池，为手机提供了非常好的续航表现。
酷派大神拆机电池特写

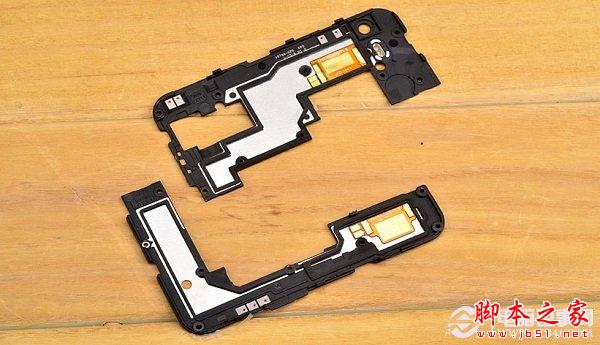

将酷派大神PCB版上的塑料保护罩拆除后，可以看到，这个保护罩既是天线，又是手机的喇叭音腔。
酷派大神PCB主板保护罩特写

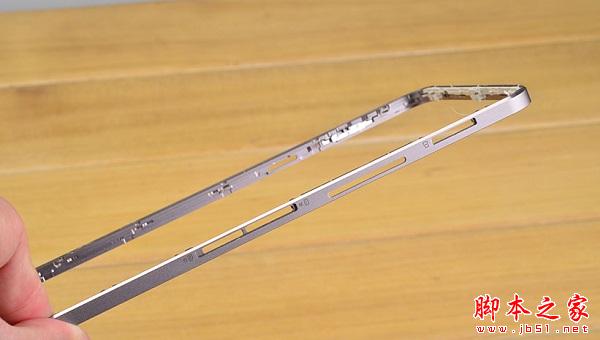

将酷派大神的PCB主板拆下后，剩下的就是手机的框架了，手机中的中框使用航空吕铝合金材质，中间的框架也采用了金属铸造，非常坚固。
拆解下来的酷派大神铝合金中框
酷派大神中框采用铝合金材质，经过多个工序打造，不仅是一个中矿，还是手机的5条天线。
酷派大神中框特写

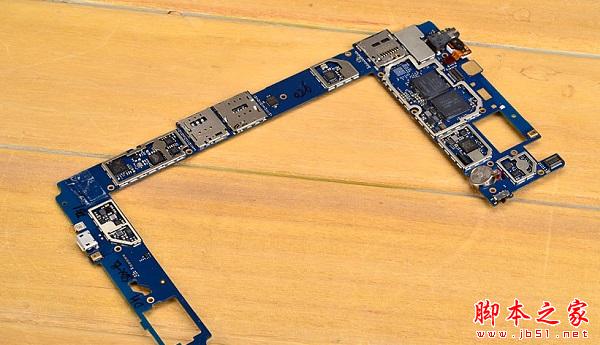

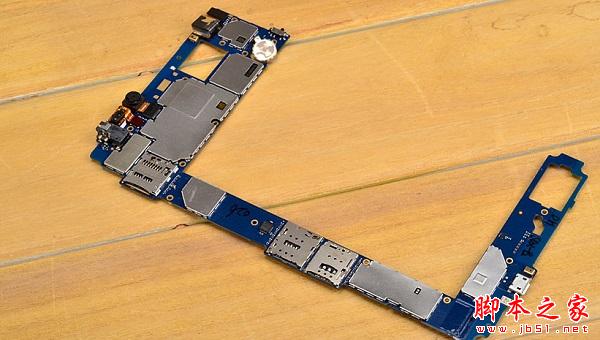

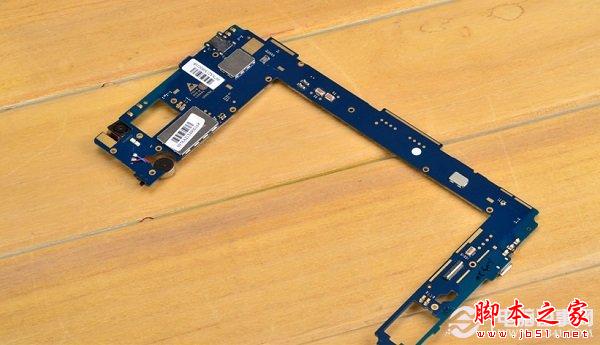

图为拆解下来的酷派大神内部PCB主板
酷派大神内部PCB主板正面基本没有什么元件，C字形PCB设计，可以减少连线的使用。
酷派大神内部PCB主板正面图片
拆开酷派大神PCB主板背面的屏蔽罩，我们就可以看到酷派大神所使用的核心芯片了。
图为酷派大神PCB主板背面

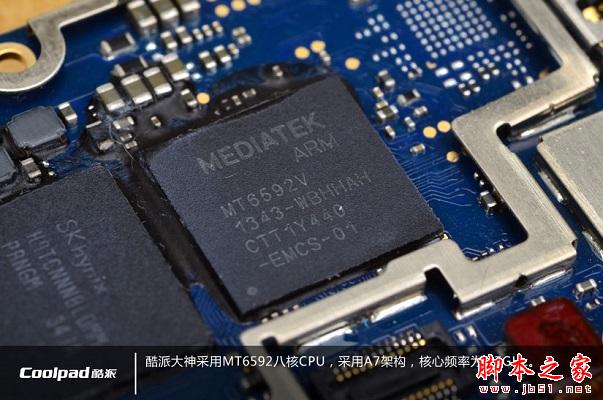

酷派大神采用了联科发生产的MT6592八核处理器，这也是联科发首批八核产品，采用了A7架构，核心频率为1.7Ghz，属于中高端性能。
图为联科MT6592八核CPU

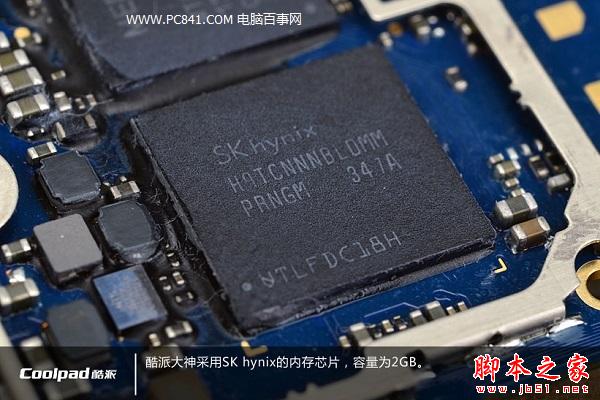

图为酷派大神采用的SK hynix的内存芯片，容量为2GB。
图为SK hynix 2GB内存芯片

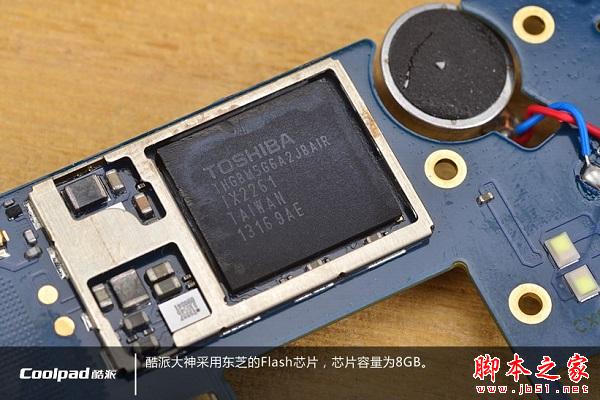

图为酷派大神采用的动作Flash存储次芯片，芯片容量为8GB。
图为酷派大神主板上的Flash存储芯片

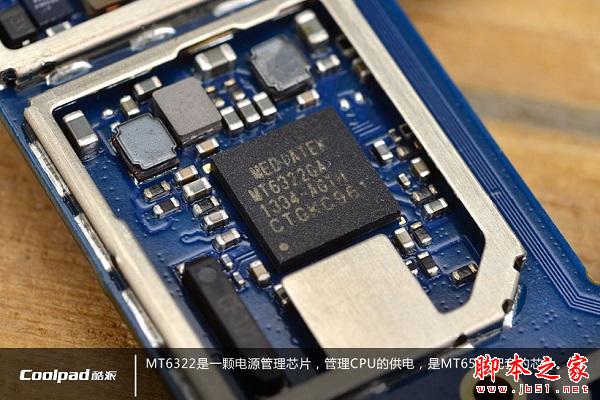

图为酷派大神MT6322电源管理芯片

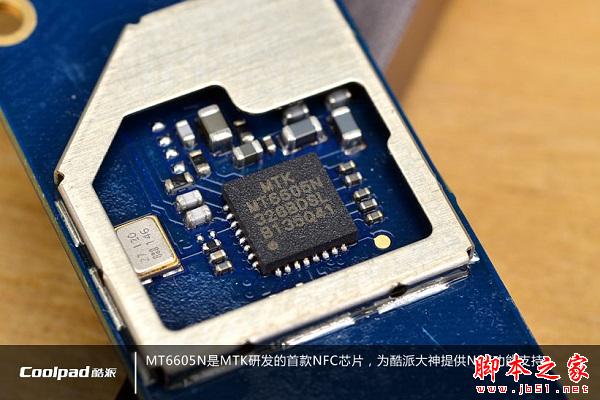

图为MT66505N首款NFC芯片，也是MTK研发的首款NFC芯片。
图为酷派大神MT66505N NFC芯片

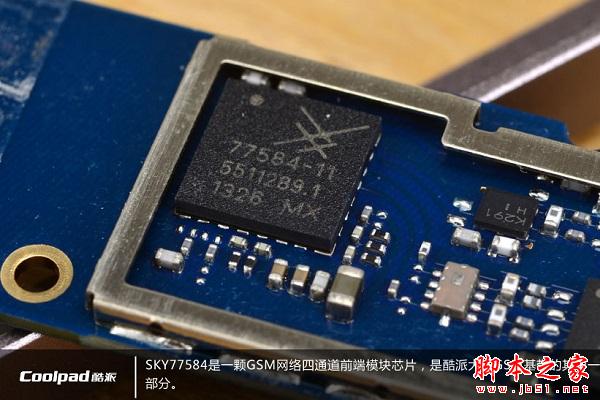

下图为酷派大神的SKY77584前端模块芯片，是一颗支持GSM网络的四通道模块，也是酷派大神GSM基带的其中一部分。
图为酷派大神的SKY77584前端模块芯片

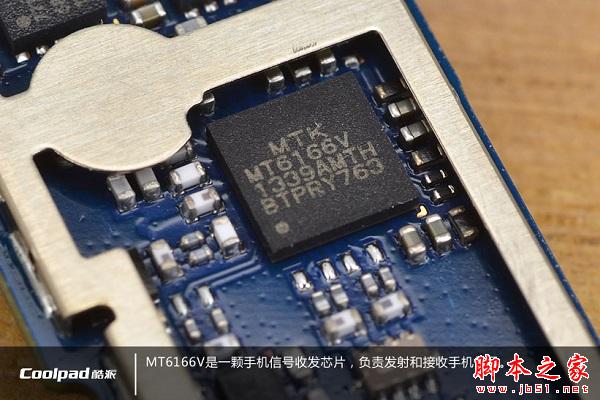

MT6166V是一颗手机信号收发芯片，负责发射和接受手机信号。
图为MT6166V手机信号收发芯片

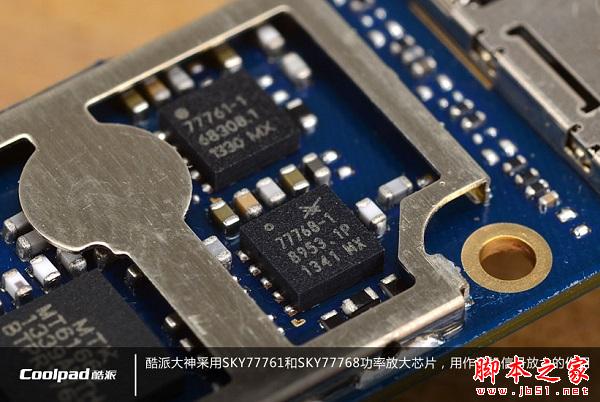

酷派大神采用SKY77761和SKY77768功率放大芯片，用作手机信号方法的作用。
图为酷派大神SKY77761和SKY77768功率放大芯片

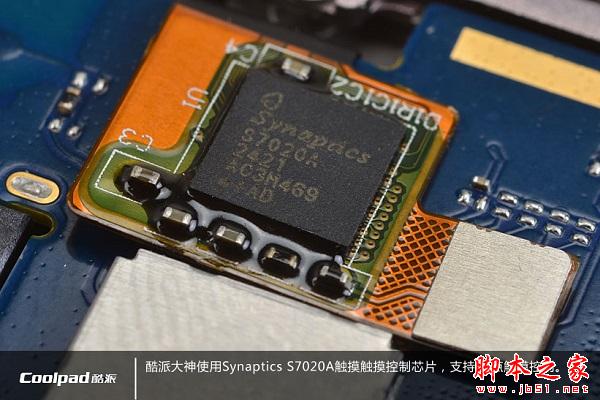

下图为酷派大神使用的Synaptices S7020a触摸触控芯片，支持10点触控操作。
图为Synaptices S7020a触摸触控芯片

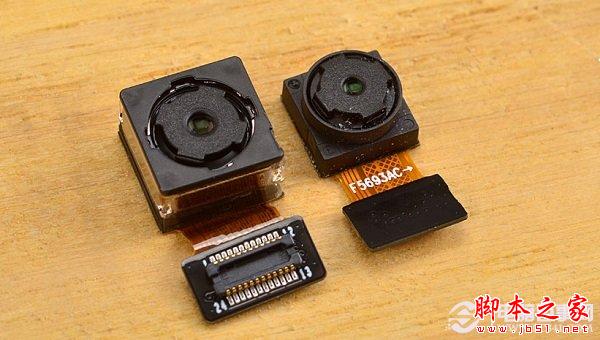

图为拆解下来的酷派大神前后置摄像头

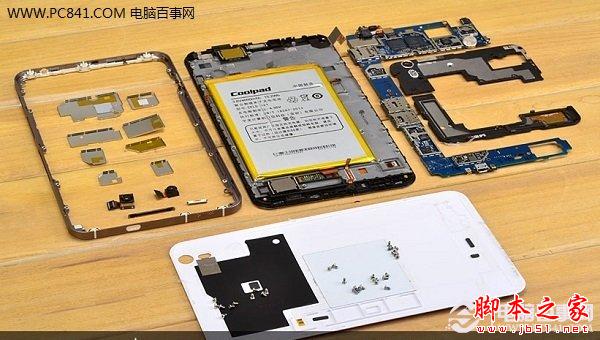

最后我们再来看看，酷派大神拆机配件全家福。
酷派大神拆机元件全家福
拆机评测总结：酷派大神的后盖使用了大量粘合剂，让该机后盖拆机上具备较大的难度，拆开后盖后，可以看到，酷派大神内部布局紧凑整齐，做工上延续了酷派一如既往的品质，同时航空铝合金中矿不仅美观同时也非常坚固，总体来说，这款手机内部做工好事非常不错的，售价仅1888元，对于一款巨屏八核手机来说，还是很超值的。
