ug中绘制零件模型很简单，今天我们就来看看UG旋转命令的使用方法。

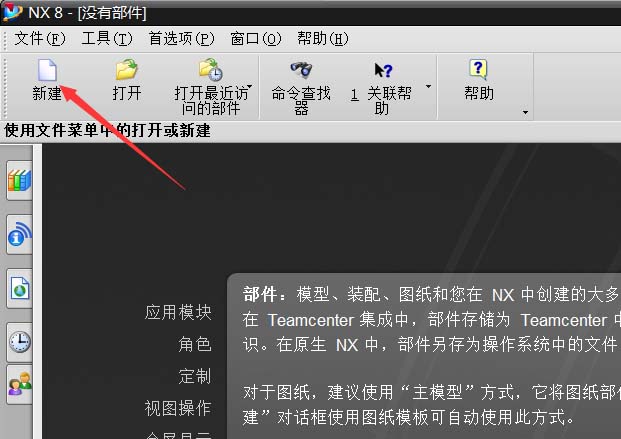

1、打开UG，进入如下界面，然后选择新建，弹出新建对话框。

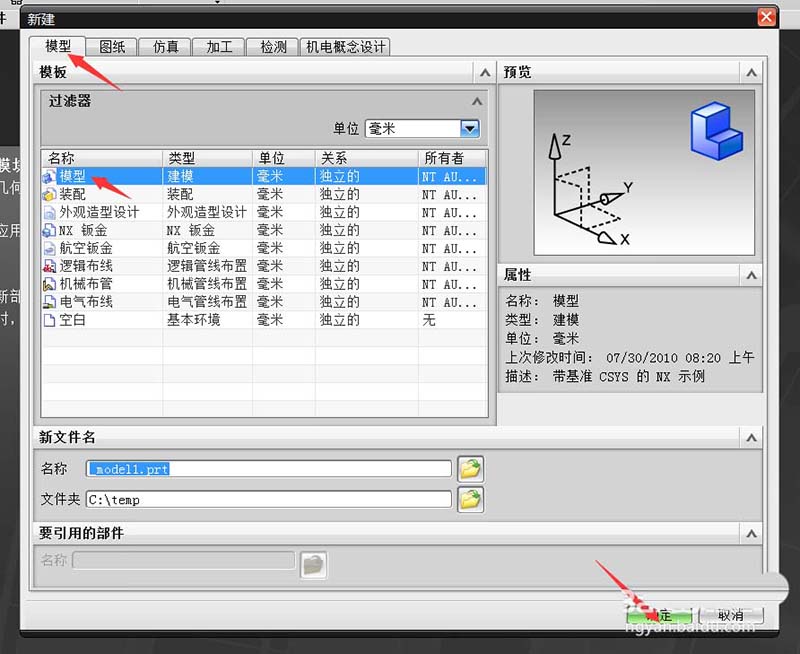

2、同样选择模型标签下的模型选项，然后确定，进入绘图界面

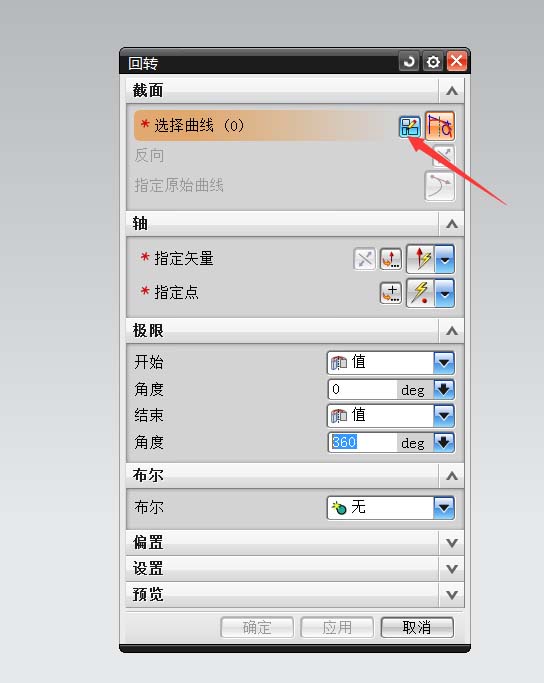

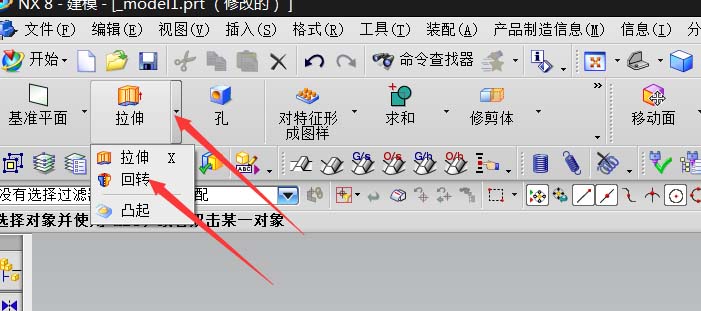

3、如下图所示，单击拉伸旁边的小三角弹出下拉菜单，然后单击“回转”，弹出“回转”对话框。如第二张所示单击“绘制截面”。弹出“创建草图”对话框。

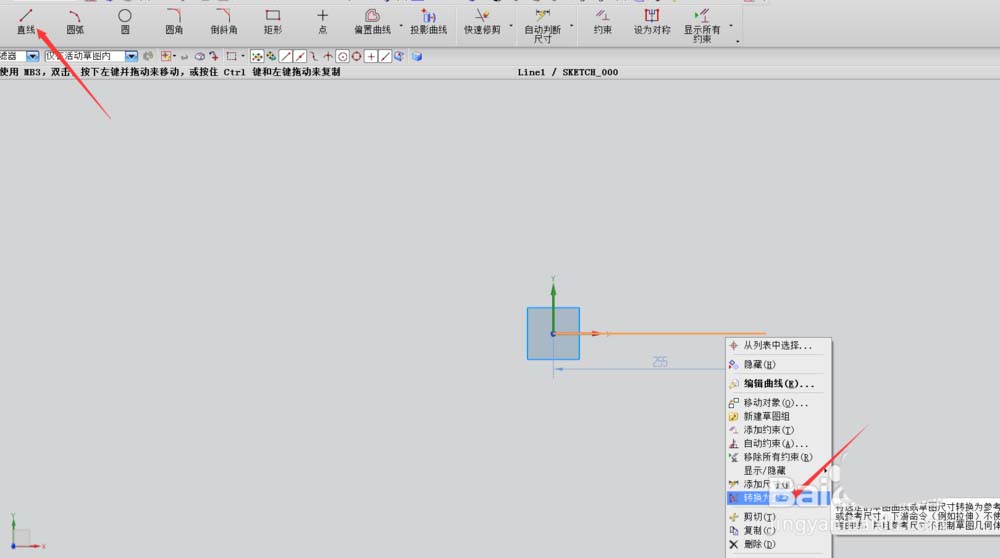

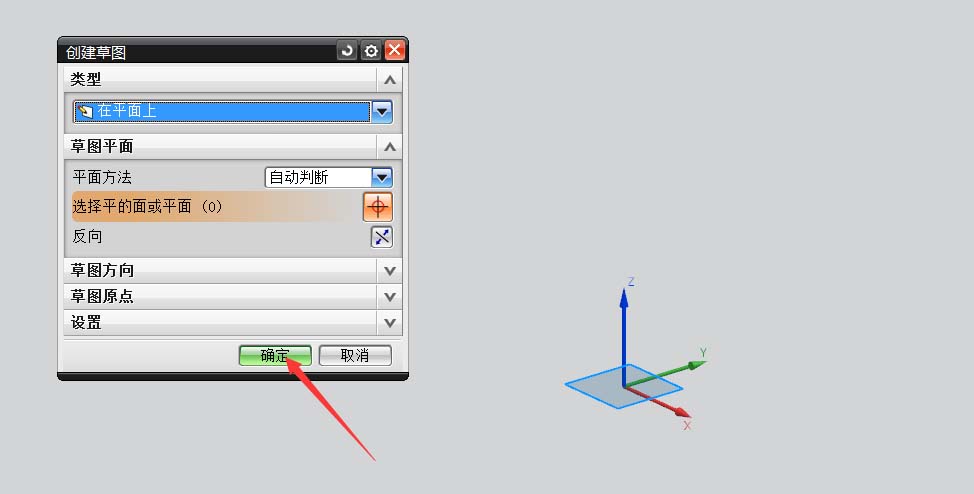

4、如下图所示单击“确定”，进入草图绘制界面。如下图所示，绘制直线，选中直线右键弹出菜单，选中“转换为参考”，将直线转换为参考线，即中心线。

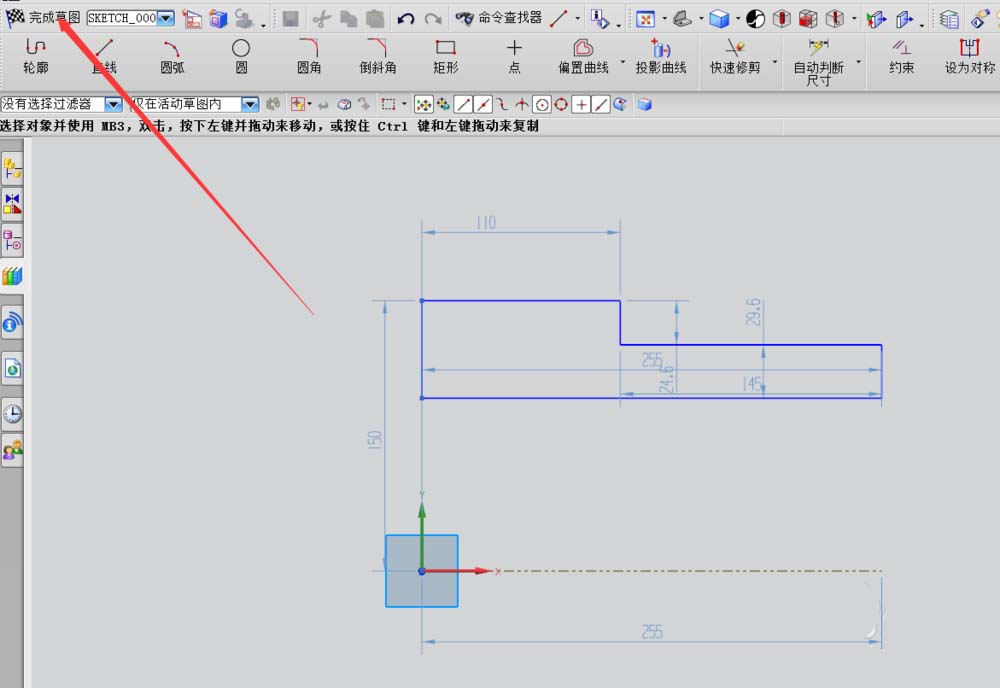

5、绘制下图所示的图形，然后在左上角单击完成草图，

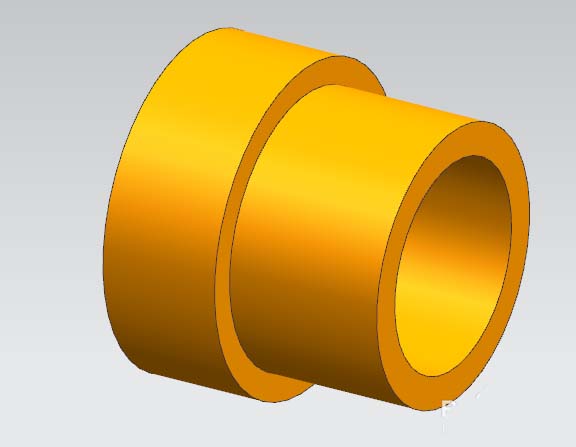

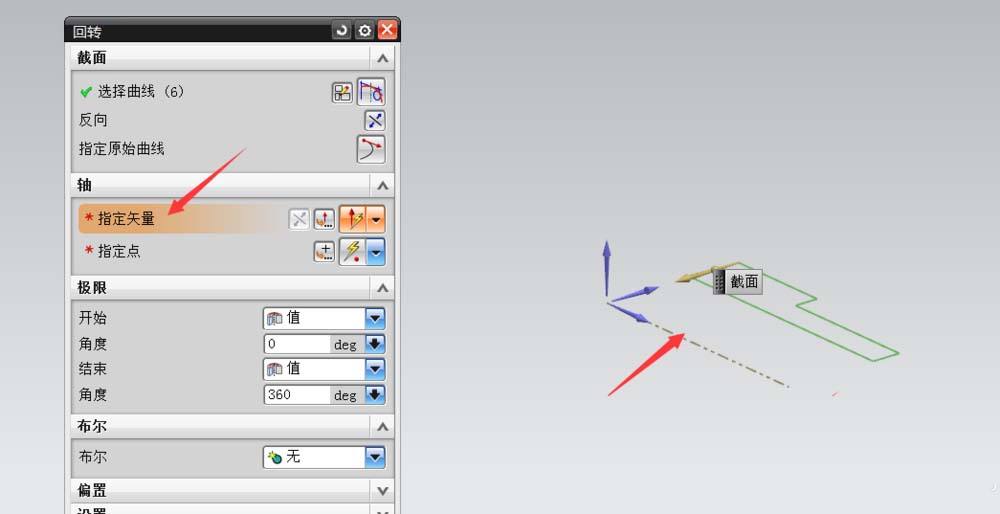

6、弹出“回转”对话框，在这里可以设置旋转角度，最后单击确定，如第二张图所示成功完成旋转。
以上就是ug旋转命令的使用方法，适合新手的基础教程，请继续关注脚本之家。
