Altium Designer 17(简称AD17)已经推出，新版带来了大量实用更新和增强，如全新的PCB布线及增强技术、动态铺铜、自动交叉搜索等等。设计者能够运用该版本中提供的诸多全新功能，将自己从干扰设计工作的琐碎任务中解放出来，从而完全专注于设计本身，尽情享受创新激情！
Altium Designer 17是一款简单易用、原生3D设计增强的一体化设计环境，它结合了原理图、ECAD库、规则和限制条件、BoM、供应链管理、ECO流程和世界一流的PCB设计工具。从概念到完成产品，您的设计过程可以分解为若干个不同的阶段，这些阶段需要保持一致性和连接性。利用Altium Designer强大的工具，您可以完全掌控设计过程，提高了整个设计团队的生产力和工作效率，为您节省总体成本、缩短产品上市时间，助您一直处于新科技的最前沿。
安装汉化教程：

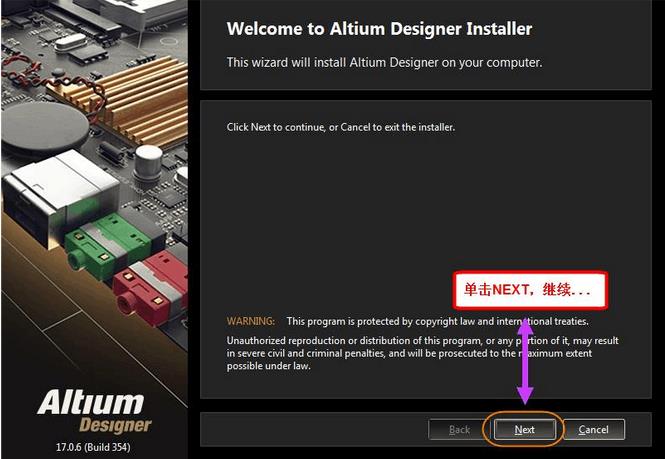

1、解压安装包，运行“AltiumDesignerSetup_17_0_6.exe”开始安装

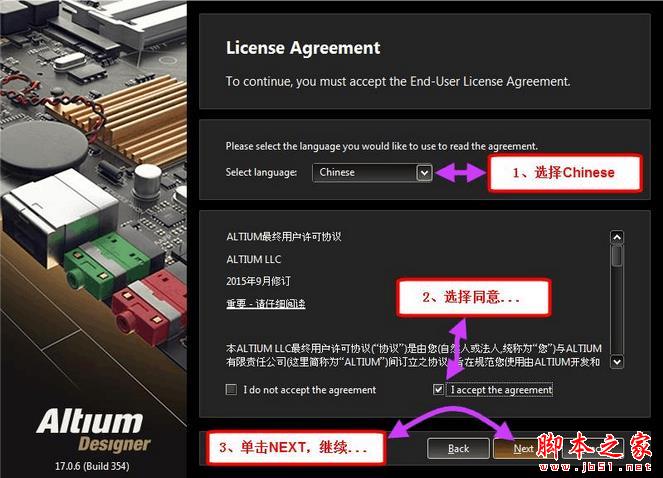

2、勾选允许用户协议

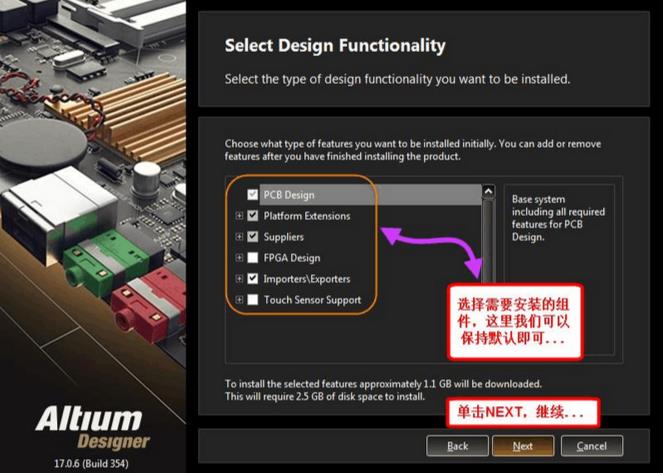

3、选择安装功能

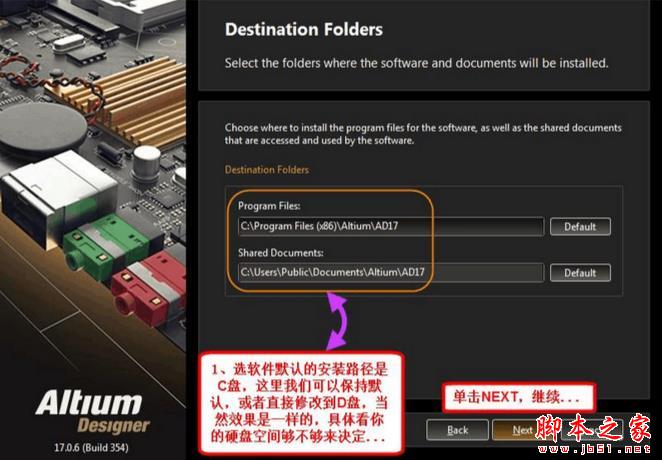

4、选择安装目录
5、等待安装完成

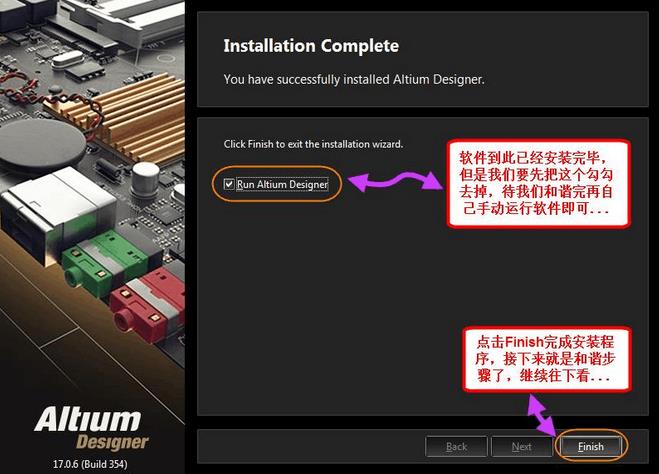

6、安装完成

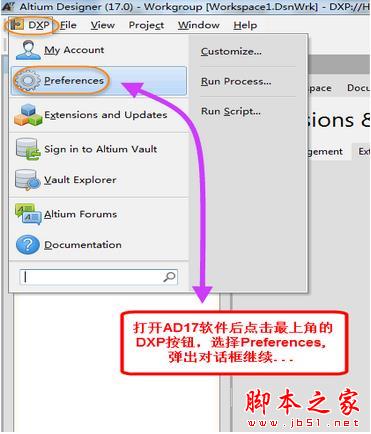

7、安装完成后，运行Altium Designer 17，软件默认英文，我们点击DXP，选择Preferences

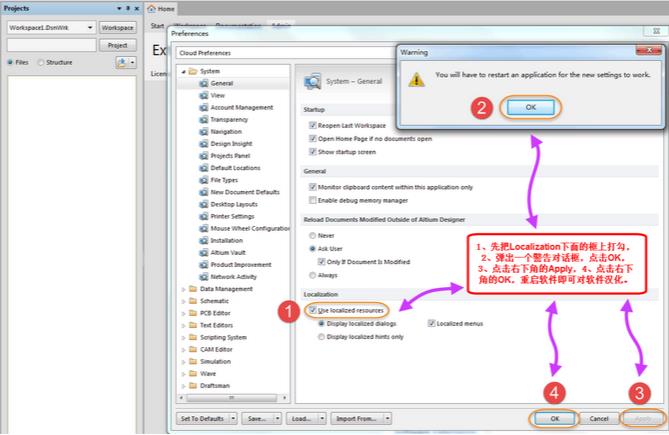

8、点击“system”》“general”》勾选“use localized resources”，然后重启软件就可以体验简体中文界面

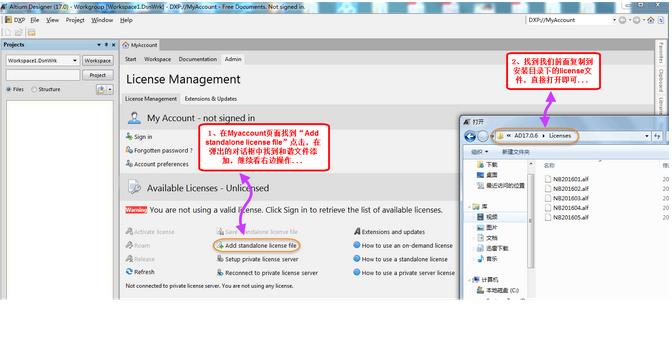

9、单机添加单机版license文件

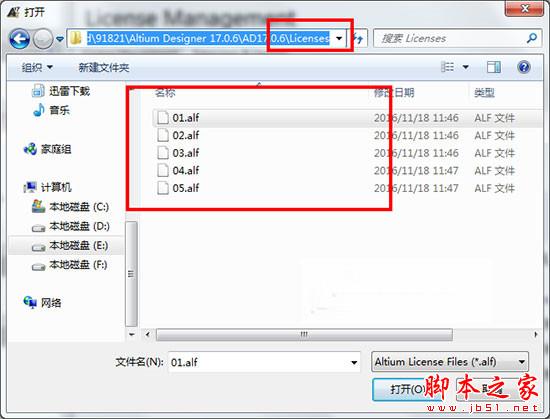

10、选择安装包，Licenses目录下任意一个文件载入即可，Altium Designer 17破解版安装完成。
功能特点：
一、PCB布线功能增强
对PCB布线工作流程的精确控制及其卓越性能，使我们面临着不断增强的工程复杂性的挑战。
1、ACTIVEROUTE
通过高性能的指导性布线技术，在短时间内进行高质量的PCB布线。
2、跟踪修线
运用布线路径自动对准功能，轻松优化PCB网络的长度和质量。
3、动态选择
运用全新的基于任意形状的选择工具，快速分组、编辑设计对象。
二、设计效率增强
凭借高速设计、设计文档以及PCB布线的效率增强，提升您的工程体验。
1、PCB 元器件参数
自动将部件参数传递至PCB设计中，以便轻松定义设计规则范围并传达设计意图。
2、DRAFTSMAN 功能增强
运用数据和设计对象间全新的PCB测量方法，优化您的文档工作流程。
3、动态铺铜
通过便捷的编辑模式及自定义边界，节约修改多边形铺铜的时间。
4、背钻孔
通过对钻孔的完全控制，减少高速设计时对信号完整性的干扰。
5、自动交叉搜索
通过在原理图及电路板间交叉引用，在设计工程的多个文件中快速导航
