对于UG三维软件的学习，首先要进行命令的学习掌握，接下来就是练习，不要担心刚刚起步时候的绘制速度，只要你感兴趣，只要你喜欢，我相信你很快就会学的很好。今天我给大家带来一节陈列命令使用的入门教程。

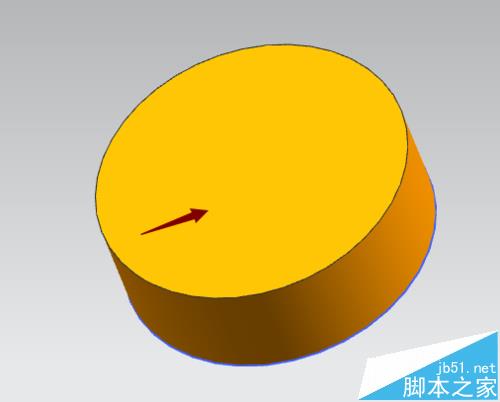

1、运行UG三维制图软件，以圆柱形上的通孔为例子进行陈列命令的详细讲解，首先进行圆柱体的绘制。首先建立草图，完成圆形草图的绘制，通过拉伸命令完成圆柱体的绘制

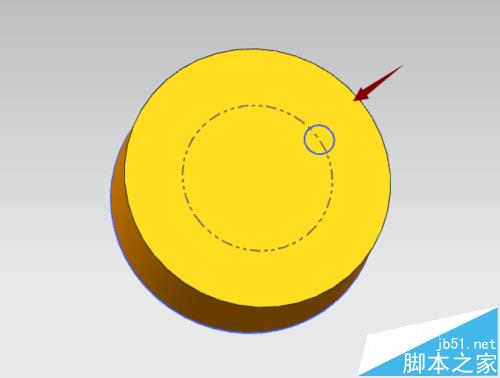

2、然后再圆柱体上挖空，同样通过拉伸命令完成，前期讲述过布尔运算的求差。首先建立平面，然后再圆柱上表面画小圆形草图

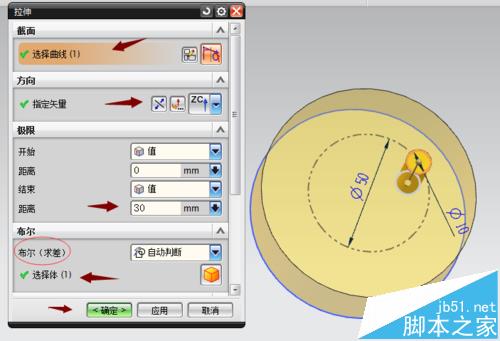

3、点击拉伸命令，弹出拉伸对话框，布尔运算选择求差。

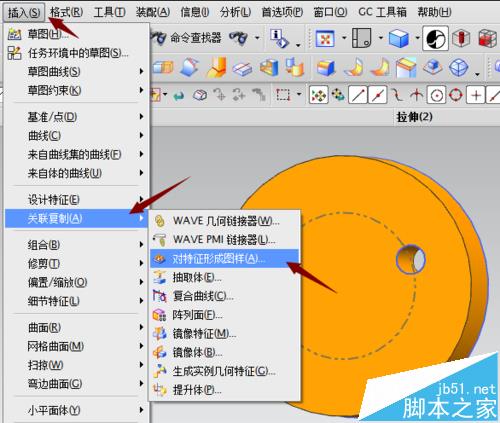

4、点击确定，完成了圆孔的绘制。那么接下来怎样运行陈列完成4个圆孔的绘制那。点击菜单栏里的插入，找到关联复制，找到形成特征形成图样

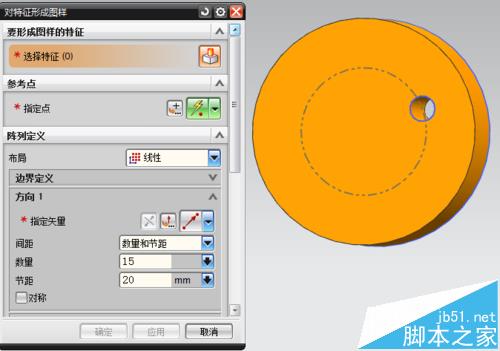

5、点击特征形成图形，弹出对特征形成图样对话框

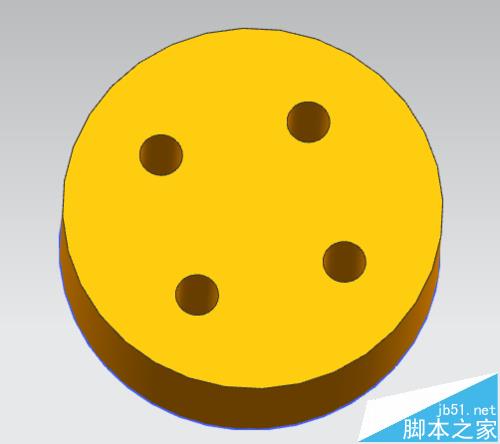

6、选择特征就是选择圆形，指定点即圆心。数量是4个，角度为90，点击预览，可进行图形预览，正确，点击确定即可完成4个圆孔的绘制。
注意事项：
主要是注意注意参考点和旋转轴的指定点的选择
