在UG NX软件的曲面造型方面，其它软件很难和它相比。这里以一颗钻石为例，仅使用一个直纹面完成钻石的全部造型，如下图，结合曲线与曲线，点与曲线均能生成实体特征的技巧。供大家共同学习研究。

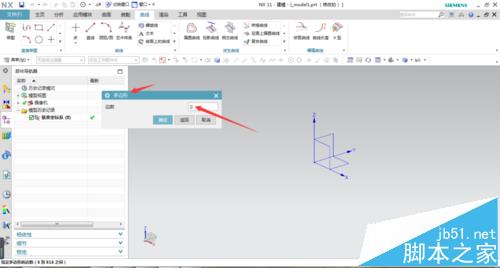

1、打开软件，进入曲线设计，选择曲线中的多边形命令，指定边数为8，选择内切圆半径，指定半径为30，角度为0，默认中心点为原点，生成一个八边形。

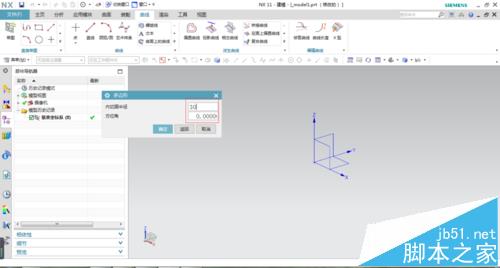

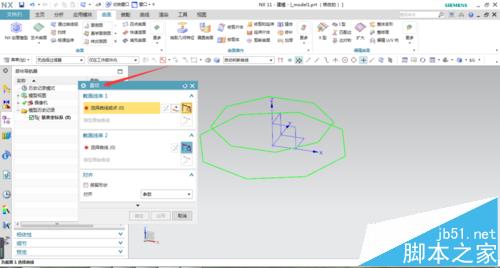

2、完成后单击返回，指定内切圆半径为24，角度为22.5，中心点为0，0，10。完成另一个八边形的创建。完成后进入曲面工具，选择直纹面，软件跳出直纹面对话框。

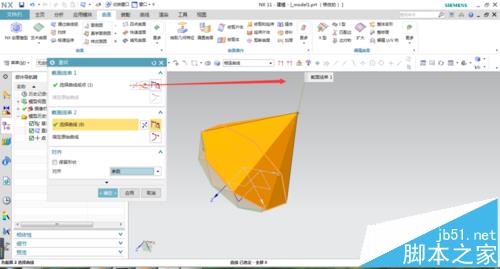

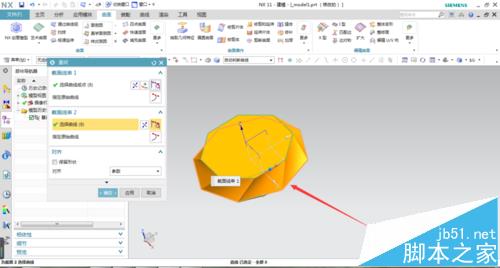

3、选择截面线1为其中一个八边形，选择截面线二为另一个八边形，则绘图区出现一个扭转的实体。如图所示。

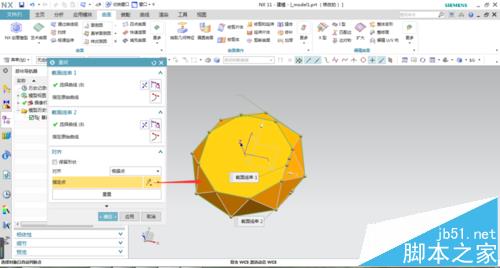

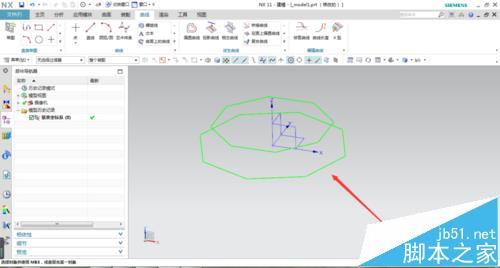

4、先不要点确定，在下面的对齐栏中选择根据点，选取上面八边形的八条线段的中点，增加八个调节点后，分别选中各个点拖动到相应的结点，最后结果如图所示。

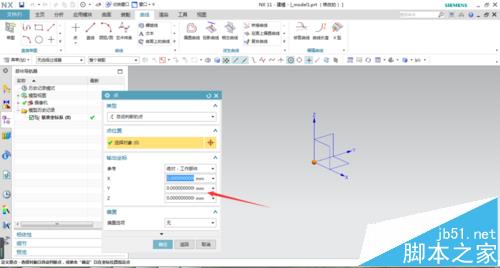

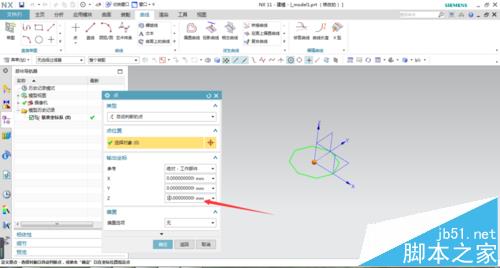

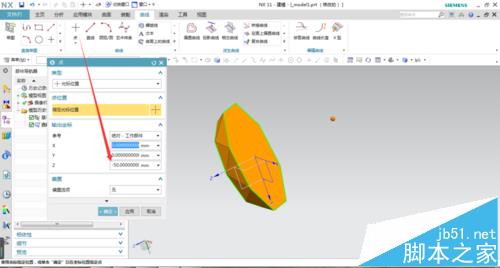

5、接着选择曲线中的点命令，指定坐标值为0，0，-50。创建出钻石的顶点。再次使用曲面中的直纹面，选择截面线1为刚刚创建的点，选择截面线2为面上的八条边，生成钻石锥体，如图。

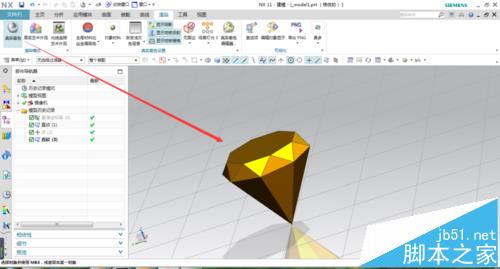

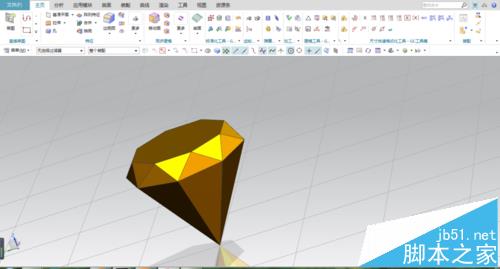

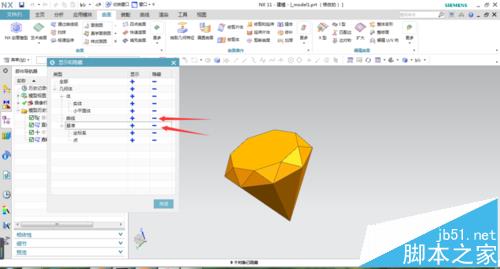

6、选择编辑中的显示和隐藏，隐藏掉曲线和坐标，这样留下生成的实体。在渲染工具栏中选择真实着色，效果如图。
注意事项：
注意直纹面的两截面线方向要一致。
